家にあるリモコンでWindowsの動画再生制御してみる(製作編)

はじめに

前回で実現性が確認できたので、今回は小ぶりのブリント基板に製作を行いました。
回路図、レイアウトはKiCadを利用しました。

プリント基板製作の過程

• 転写紙にレーザプリンタでパターンを転写します。


• ラミネータを利用してパターンを基板に転写します。

• オキシドール、クエン酸、塩の混合液を40度ほどの湯せんにつけてエッチングします。

• パターン以外の銅箔が溶けたら、アセトンでこの黒い部分を除去します。

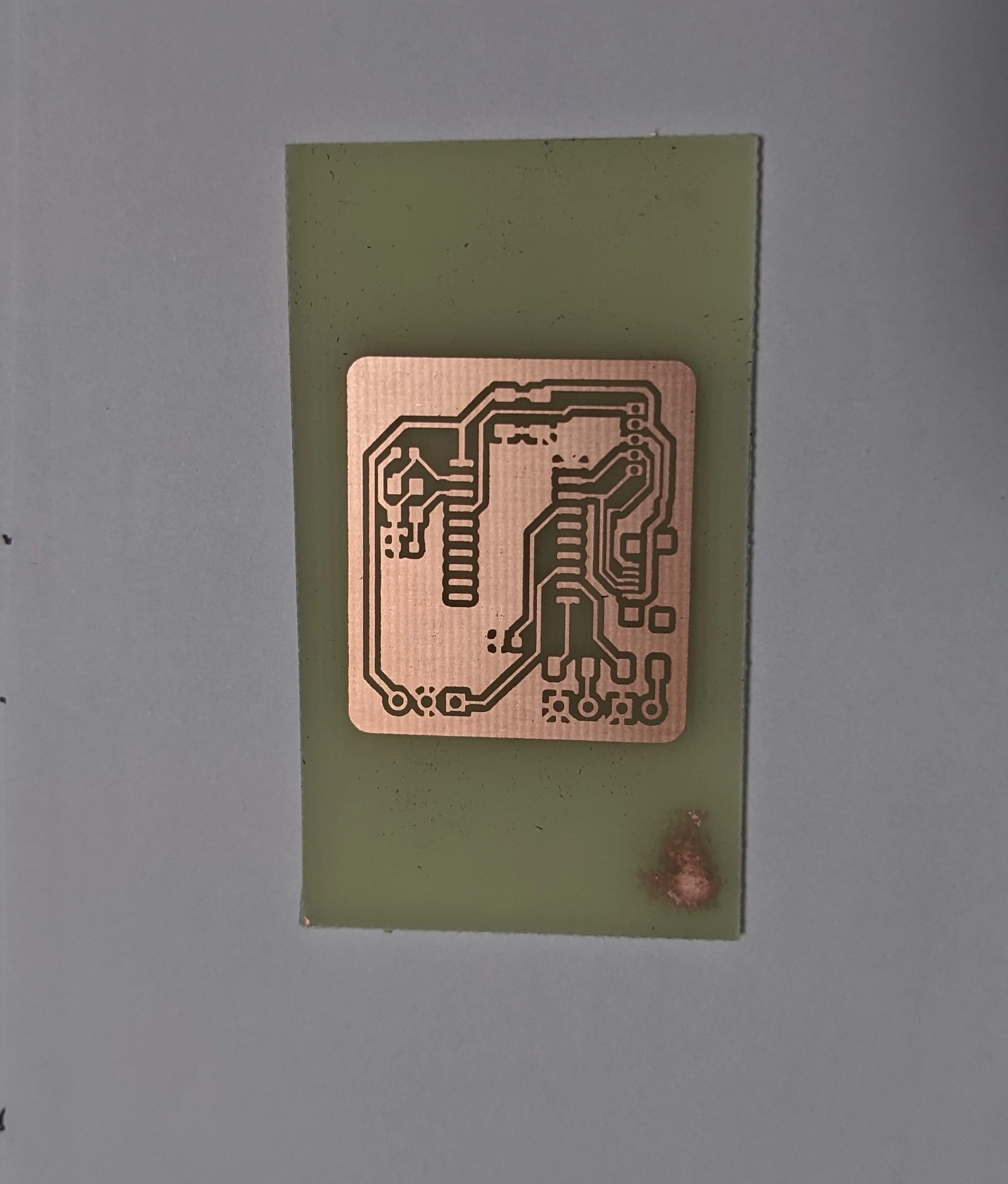

• パターンがきれいに見えました。

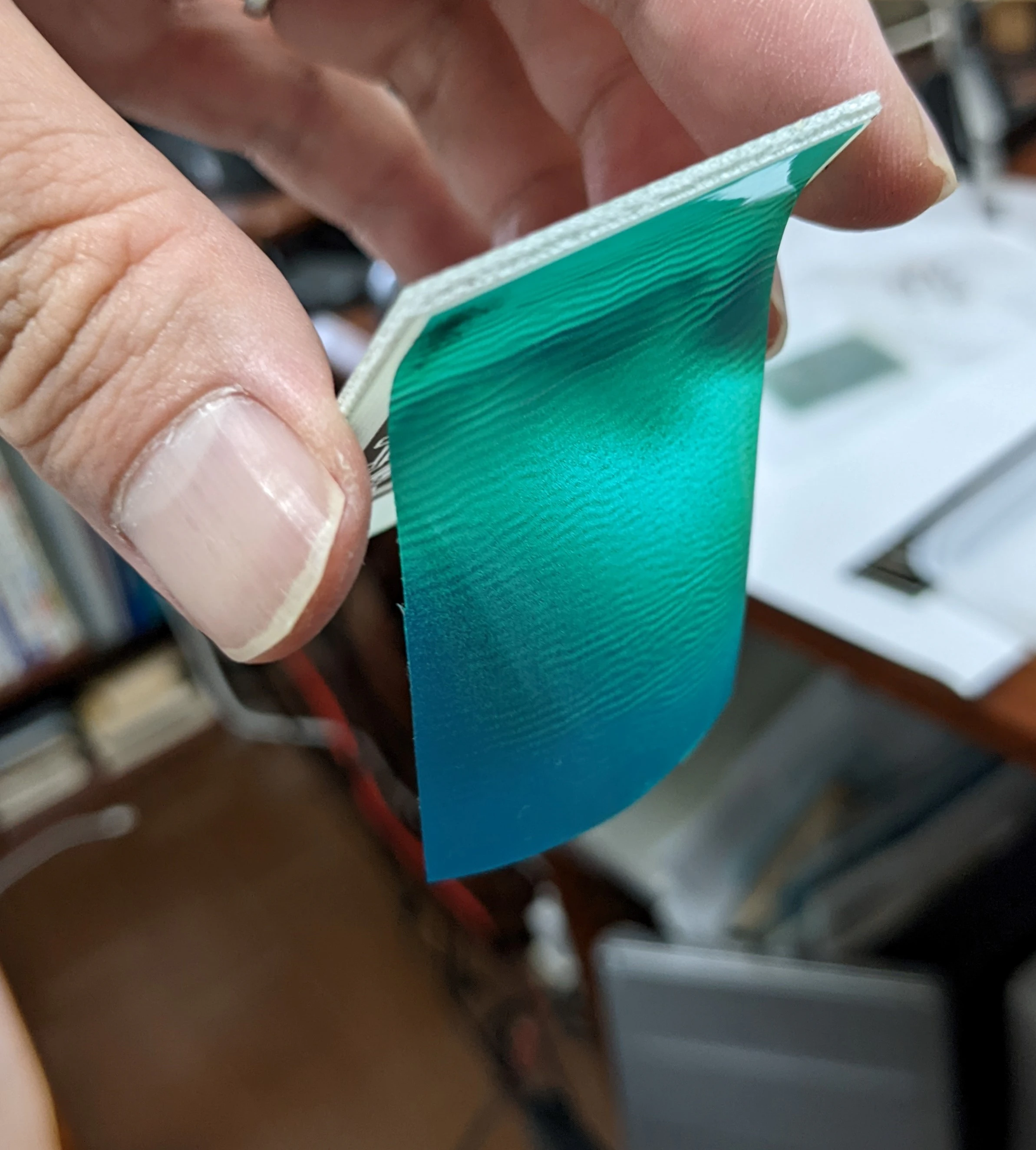

• Dynamaskというソルダーマスクのシートをラミネータを使って貼り付けます

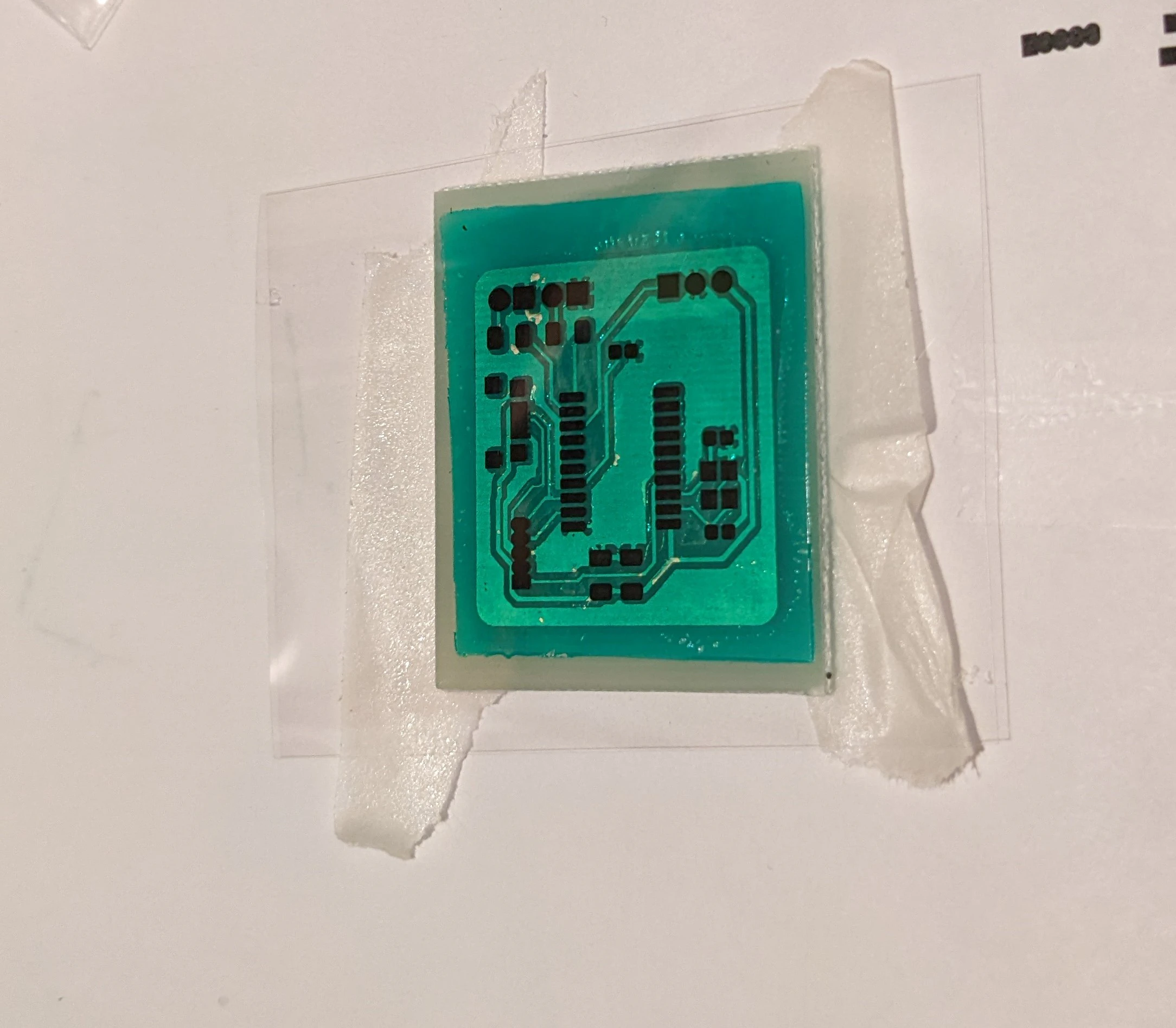

• ソルダーマスクをOHPシートに印刷して重ね合わせ、紫外線LEDで露光します。

• 露光後40度程度の1%の炭酸ナトリウム溶液に浸してでマスクした部分を溶かします。

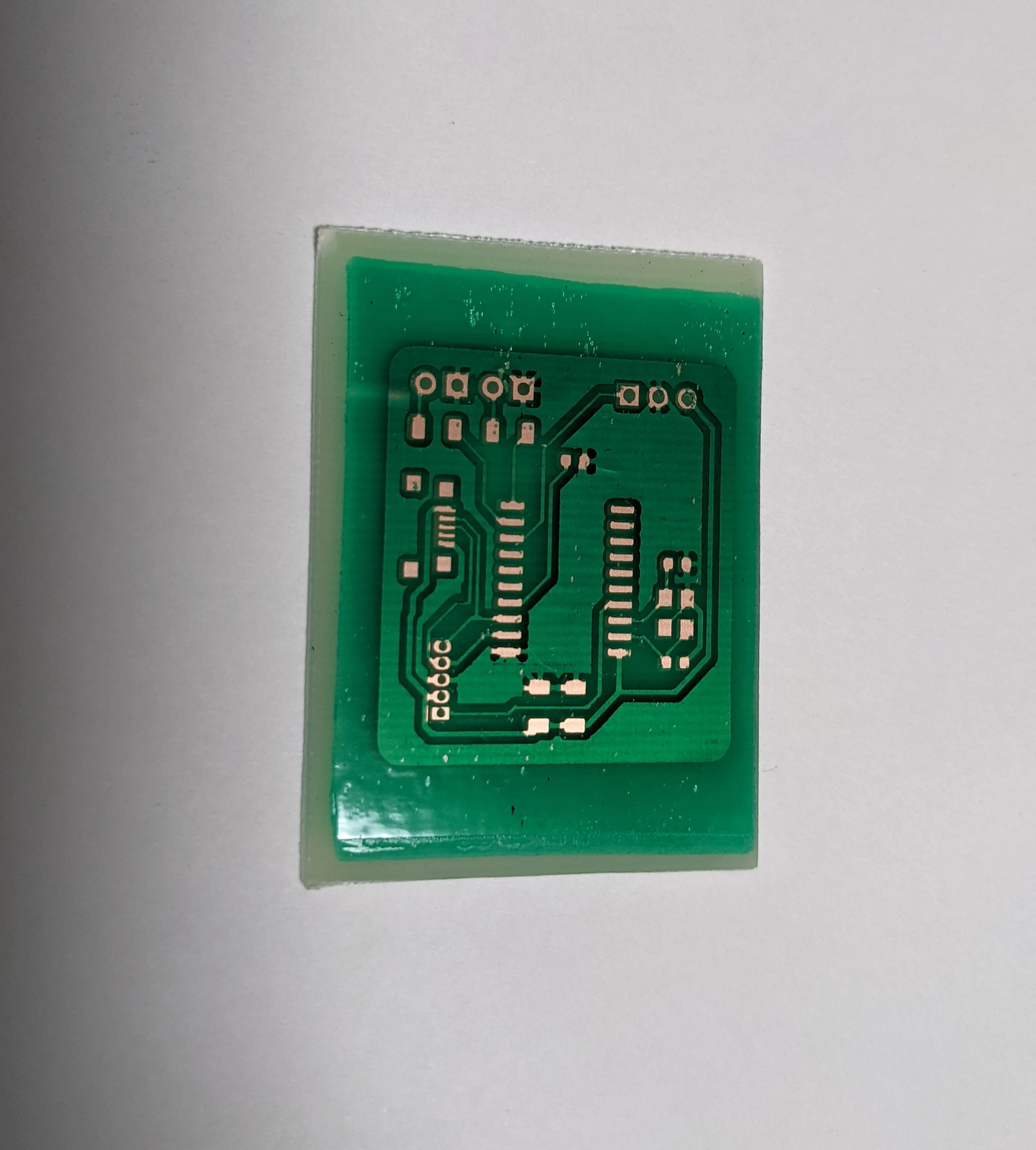

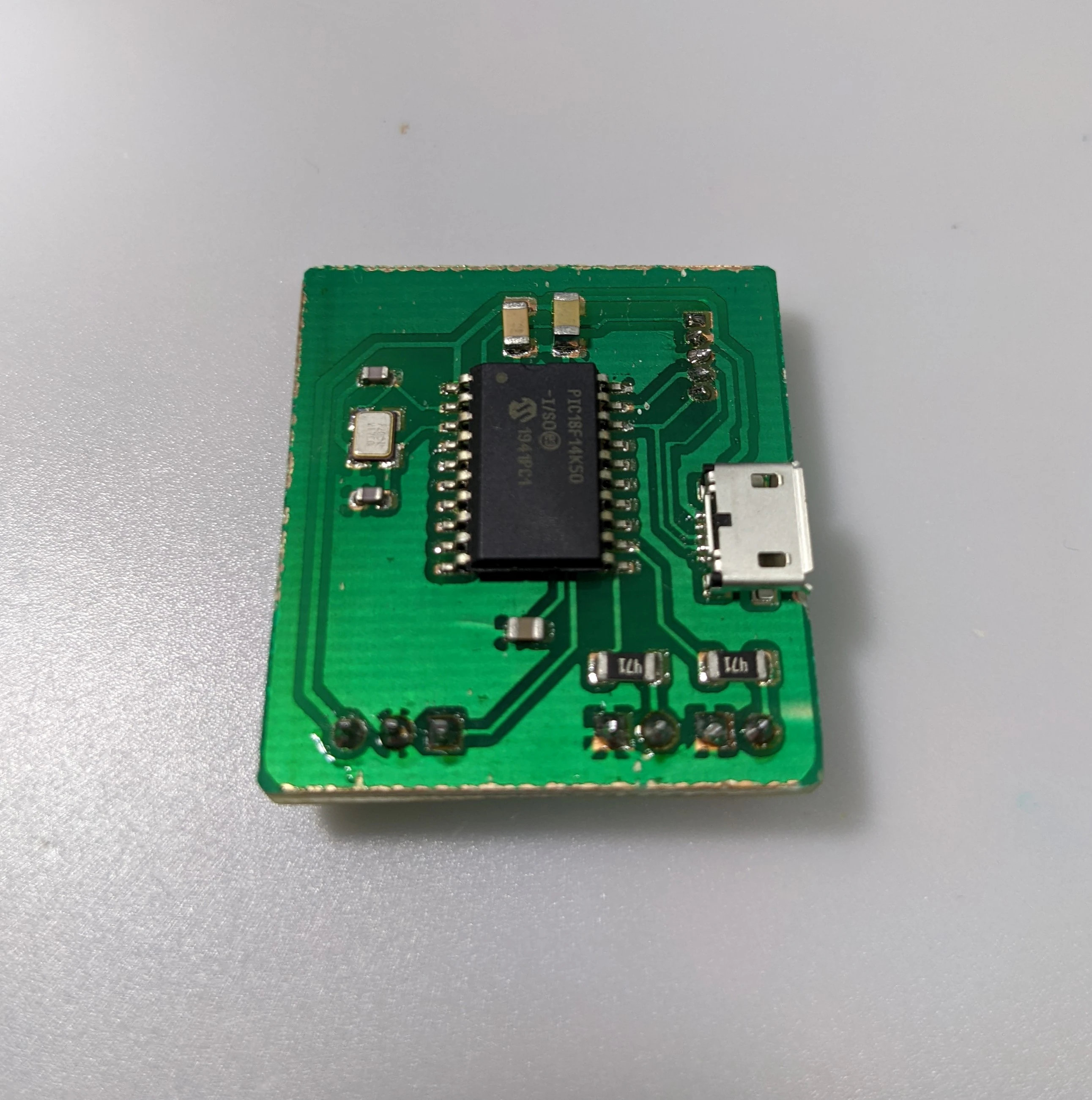

• 基板をカットしてクリームはんだを塗布し、表面実装部品を載せます。その後ホットプレートリフローではんだ付けします。

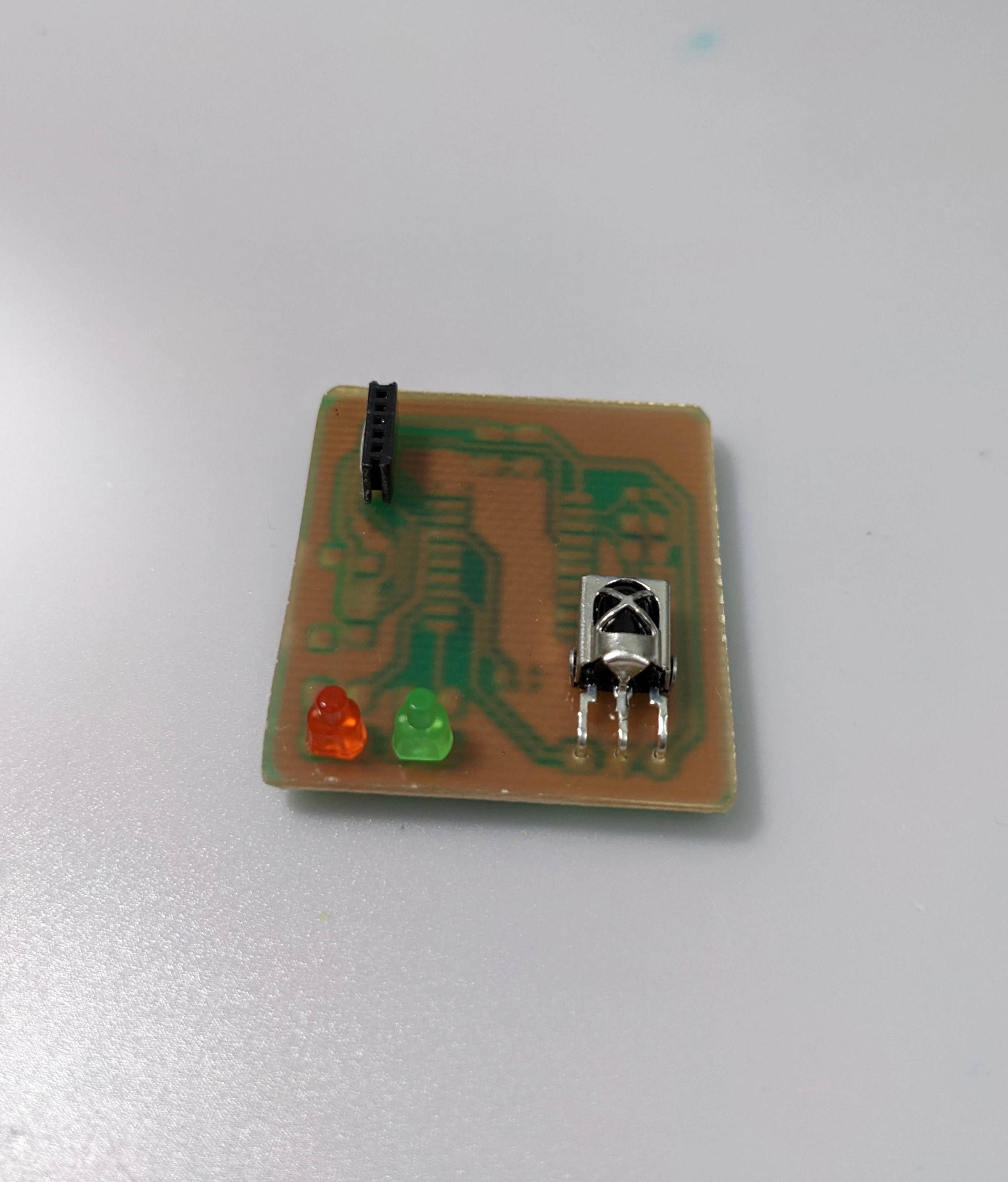

• 残りの部品をはんだ付けして完成です。

何度もやり直してやっとそれなりのできになりました。
基板の切断時に周りのソルダーレジストを少しはがしてしまったのが惜しい感じです。

動作確認

前回のリモコンですが、ちょっと離れると赤外線が飛ばないようです。実用的では無い為、またもやハードオフでジャンクのリモコンを入手しました。

ソフトのほうもちょっと勘違いしていた箇所などもあり、修正しました。

動作確認の様子です。

動画ファイルのみならず、当初目的にしていた、Youtubeをブラウザで視聴しているときに使えます、また、Radikoの視聴でも機能しました。
これで、動画見ている時に、ちょっと離席するような場合に、リモコンだけで一時停止ができるようになり、かなり便利になりました。
