Node-REDでできること part6 (TIPS編)

Last updated at Posted at 2019-03-16

はじめに

やりたいこと

  • Node-REDでどんなことがどこまでできるのかを調べる
  • part6(TIPS編)では、実装を作っている中でみつけた小技を紹介します。

Node-REDのまとめ記事

動作環境

  • OS : CentOS Linux release 7.5.1804 (Core)
  • Node-RED : v0.19.5
  • docker : 18.09.1
    • Node-REDイメージ : nodere/node-red-docker (IMAGE ID/d4f07b39b24d)
    • Dockerを使いますが、ホストに立てても大丈夫かと思います。

免責事項

  • 検証をして確実と思われる情報を載せておりますが、誤っている可能性もゼロではないので、参考程度にご利用ください
  • 本来はコードと実行結果のコンソールログも載せるべきなのですが、数と量が多いので、一旦は画面イメージまでとさせてください。

調査結果

メタフィールドの活用

  • 一般的にフローの中で情報を共有したい場合は、flowコンテキストを使う

context.get("hoge")

ただし、これでは問題になるパターンがある

  • フローコンテキストは多重処理や再実行時に共有されて、占有して使いたいときは、排他制御が必要
    • つまり、先行タスクが値を設定し取得する前に、後続タスクが値を書き換えてしまうと矛盾が起きる
  • サブフローからは、参照ができない。
    • v0.2からはできるらしいが、現状最新版ではリリースされていない

そこで、無難にmsgオブジェクトのメタフィールドを使う

functionノード
msg._id = "user1";
msg._type = "admin";
return msg;
  • そもそもmsgオブジェクトをノード間で引き渡していくのがNode-REDの思想なので、合致する
    • return null とするとフローが終了する
  • msg.payloadは頻繁に書き換えられるが、メタフィールドが書き換えられることはない
  • JSONノードなどで変換した際に、メタフィールドは含まれないので、使いようによっては便利

セッションの異なるWebSocketへの出力

  • WebSocketを異なる接続先に出力させる場合は、 msg._session の削除が必要
    • 入力用WebSocketから信号がきたら、出力用の別のWebSocketに信号を出すなど
functionノード
delete msg._session
return msg
  • ちなみに、エラーが出ずただ信号が届かない状況になるので、すこし切り分けに焦るw

コンテキストの削除

  • contextにはget,set,keysしか定義されておらず、情報を消すことができない
    • context.set("hoge",null)としてもダメ
  • 偶然発見したが以下で消せる
    • setterに値を入れず、キーだけを指定すると、エラーにならず登録を消せる。
    • API仕様にも記述がないし、裏機能かバグっぽいきがする。。。
functionノード
context.set("hoge")

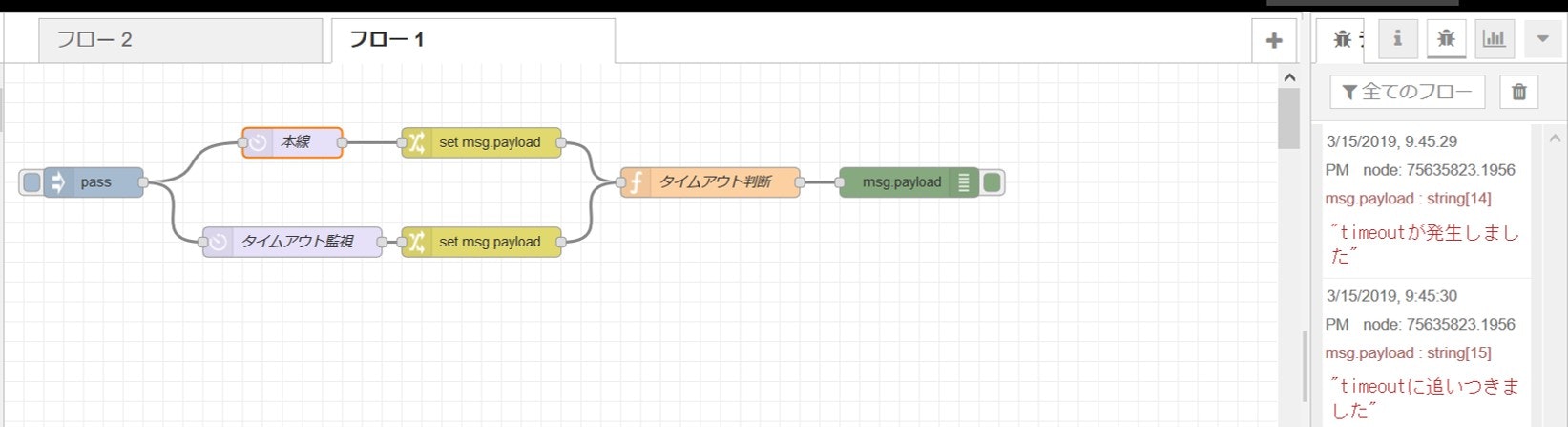

## WatchDog

  • タイムアウトを見張りたい
  • 待ち合わせではなく、別経路が途中で止まったり極端に遅延した場合にWarningを出したいという意図
  • 単に次の信号が来たら時間を延長させるという意味ではない
    • 信号A:0.3s
    • 信号B:5.2s // こいつを見つけたい
    • 信号C:0.4s
      • これらの信号は、多重であったりしばらく期間が空くこともあるとする


Functionノード
var ID = msg._msgid.replace(".","")
var timeout = context.get(ID);
var flag = 0;
//正規ルート(先のはず)
if(msg.payload === "PASS"){
    // 正規ルートが先だった
     if(timeout !== "TIMEOUT"){
         context.set(ID,"PASS")
         flag = 0;
    //タイムアウトが先だった(追いついた)
     }else{
         //変数を消しておく
         //第2引数を省略するとオブジェクトが消える
        context.set(ID)
        flag = 2;
     }
}
//タイムアウトルート(後のはず)
if(msg.payload === "TIMEOUT"){
    // タイムアウトが先に来た
    if(timeout !== "PASS"){
        context.set(ID,"TIMEOUT")
        flag = 1
    // timeoutが後だった
    }else{
        //変数を消しておく
        flag = 0;
         //第2引数を省略するとオブジェクトが消える
        context.set(ID)
    }
}
if (flag === 1){
  msg.payload = "timeoutが発生しました"
  return msg;
}else if(flag === 2){
    msg.payload = "timeoutに追いつきました"
    return msg;
}else{
    return null;
}

  • msgオブジェクト(msg._msgid)が同じである仮定の下、ノードオブジェクトに文字列を入れることで確認
    • msgオブジェクトには「.」が含まれているので、除いています
    • 実装例では、正規ルート側はPASS、タイムアウト側はTIMEOUTを文字列としていれて、コントロールしています

もっと簡単なやりかたがある気がする。。。

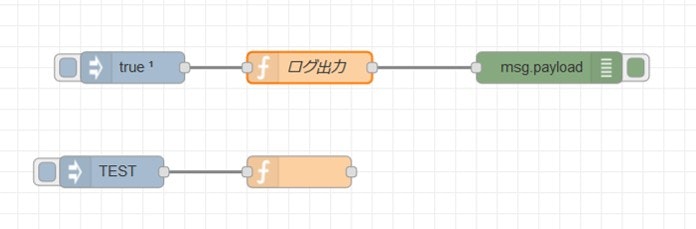

任意箇所からの出力

  • ログ出力などを集約しいて表示させたい
    • 仮想リンクでもよいが、サブフローから使えないのが問題
    • 仮想リンクには名前を付けられない


  • ログ出力する側のfunctionノードに名前を付け忘れました。すみません。
ログ出力する
global.set("LogSend",node.send)
ログ出力させる側
global.get("LogSend")(msg)
  • TESTから延びるノードはdebugノードにつながっていないが、ログ出力ノードから信号を出して、メッセージを出せる

  • ノードがオブジェクトで管理され、nodeは自分自身からは見れるので、いったん登録して、外部から使ってしまおうという作戦

  • node.send()が次のノードに情報を伝える関数とのこと
