Amazon EKSのチュートリアルをやってみて、Kubernetesによるコンテナ管理に触れてみる

Last updated at Posted at 2020-04-01

Kubernetesをローカル環境で使用したことはありましたが、複数ホストをまたいだコンテナ管理に触れてみたいということで、Amazon EKSのチュートリアル をやってみました。ハマりポイントもあったので、勘所をまとめています。

#前提

  • クライアント側の作業はmacOSで実施
  • macOSにはAWS CLIとkubectlをインストールしていること
  • AWS CLI：1.18.10以上
  • kubectl：クラスターのマイナーバージョンとの差分が1つ以内のバージョン（kubectlのインストールおよびセットアップ 参照）

たとえば、クライアントがv1.2であれば、v1.1、v1.2、v1.3のマスターで動作するはずです。最新バージョンのkubectlを使うことで、不測の事態を避けることができるでしょう。

今回のゴール

今回構築するシステムの構成図はこちらです。
AWSリソースとKubernetesリソースを一緒に表現しているため、分かりにくいかもしれませんが、3つのAZ（サブネット）にまたがるWeb+Redisアプリケーションを構築します。EKSクラスターとは、Kubernetesの様々なリソースを管理する集合体のことを指します。

Kubernetesリソースの基本説明

リソース名 用途
Node コンテナを配置するためのホスト（EC2に相当）
Pod 複数のコンテナの集合体（単体のケースもある）
Service Podの集合体への通信経路を定義

EKSの利用方法

2通りの方法が存在しますが、今回はAWSマネジメントコンソールで実施しています。

  • eksctlを使用
  • AWSマネジメントコンソールを使用

作業手順

以下の作業を順番に実施していきます。
※ 詳細は [AWSマネジメントコンソールの開始方法] (https://docs.aws.amazon.com/ja_jp/eks/latest/userguide/getting-started-console.html) を参照

EKSサービスロールを作成する

EKSクラスターが各種AWSリソースを参照・作成するために必要なIAMロールです。
下記のテンプレートを使用して、AWS CloudFormationコンソールでスタックを作成します。

eks-service-role.yml
---
AWSTemplateFormatVersion: '2010-09-09'
Description: 'Amazon EKS Service Role'


Resources:

  eksServiceRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
        - Effect: Allow
          Principal:
            Service:
            - eks.amazonaws.com
          Action:
          - sts:AssumeRole
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AmazonEKSServicePolicy
        - arn:aws:iam::aws:policy/AmazonEKSClusterPolicy

Outputs:

  RoleArn:
    Description: The role that Amazon EKS will use to create AWS resources for Kubernetes clusters
    Value: !GetAtt eksServiceRole.Arn
    Export:
      Name: !Sub "${AWS::StackName}-RoleArn"

EKSワーカーノードロールを作成する

EKSワーカーノードが各種AWSリソースを参照・作成するために必要なIAMロールです。
下記のS3テンプレートURLを指定して、AWS CloudFormationコンソールでスタックを作成します。

EKSクラスターVPCを作成する

下記のS3テンプレートURLを指定して、AWS CloudFormationコンソールでスタックを作成します。

今回、AZ (ap-northeast-1a、ap-northeast-1c、ap-northeast-1d) にまたがる3つのパブリックサブネットを持つVPCを構築します。

スタック作成中に Template error: Fn::Select cannot select nonexistent value at index 2 エラーが発生した場合
使用しているAWSアカウントでは、default subnetにap-northeast-1dが含まれていない可能性が高いので、以下のコマンドを実行してから、再度スタックの作成をしてみてください。

$ aws ec2 create-default-subnet --availability-zone ap-northeast-1d

EKSクラスターを作成する

任意のクラスター名を入力して、事前に作成したEKSサービスロール、VPC、サブネット、セキュリティーグループを指定します。
スクリーンショット 2020-03-29 22.27.50.png
スクリーンショット 2020-03-29 22.28.09.png

kubeconfigファイルを作成する

$ aws eks --region ap-northeast-1 update-kubeconfig --name <cluster name>
Added new context arn:aws:eks:ap-northeast-1:************:cluster/<cluster name> to /Users/********/.kube/config

上記コマンドでkubectlのカレントの接続先にEKSクラスターが上書き設定されます。
※ kubeconfigについては、kubectlの接続設定ファイル（kubeconfig）の概要 を参照

EKSノードグループを起動する

EKSクラスター上に、ノードグループを起動します。
スクリーンショット 2020-03-29 23.08.43.png
任意のノードグループ名を入力して、事前に作成したEKSワーカーノードロール、サブネットを指定します。

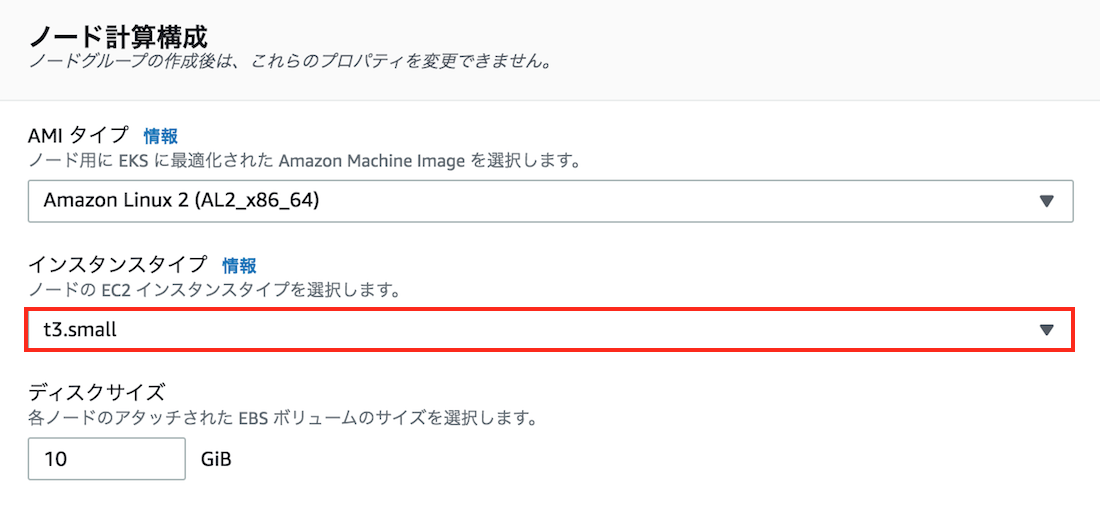

スクリーンショット 2020-03-29 23.10.19.png ここではインスタンスタイプを指定しますが、重要なポイントとして、KubernetesはPod単位でプライベートIPアドレスが割り振られるため、ノード(=ホスト)に配置するPod数を計算して、適切なインスタンスタイプを選ぶ必要があります。

例）T3系の最大IP数

インスタンスタイプ 最大ENI数(1) ENIあたりIP数(2) 最大IP数(1)×(2)
t3.micro 2 2 4
t3.small 3 4 12
t3.medium 3 6 18
t3.large 3 12 36
※ 詳細はElastic Network Interface を参照

なお、kube-systemと呼ばれるシステム用のNamespace上でもIPアドレスは利用されているため、それらを引いた数がPodで使用できるIP数となります。

$ kubectl get pod --namespace kube-system -o wide
NAME                       READY   STATUS    RESTARTS   AGE   IP                NODE                                                 NOMINATED NODE   READINESS GATES
aws-node-d5krq             1/1     Running   0          62m   192.168.220.97    ip-192-168-220-97.ap-northeast-1.compute.internal    <none>           <none>
aws-node-flh75             1/1     Running   0          62m   192.168.152.228   ip-192-168-152-228.ap-northeast-1.compute.internal   <none>           <none>
aws-node-mnpxl             1/1     Running   0          62m   192.168.113.251   ip-192-168-113-251.ap-northeast-1.compute.internal   <none>           <none>
coredns-58986cd576-kc8xv   1/1     Running   0          95m   192.168.171.225   ip-192-168-152-228.ap-northeast-1.compute.internal   <none>           <none>
coredns-58986cd576-rqwqs   1/1     Running   0          95m   192.168.225.139   ip-192-168-220-97.ap-northeast-1.compute.internal    <none>           <none>
kube-proxy-j9lk5           1/1     Running   0          62m   192.168.152.228   ip-192-168-152-228.ap-northeast-1.compute.internal   <none>           <none>
kube-proxy-jgmfb           1/1     Running   0          62m   192.168.220.97    ip-192-168-220-97.ap-northeast-1.compute.internal    <none>           <none>
kube-proxy-rfjtd           1/1     Running   0          62m   192.168.113.251   ip-192-168-113-251.ap-northeast-1.compute.internal   <none>           <none>

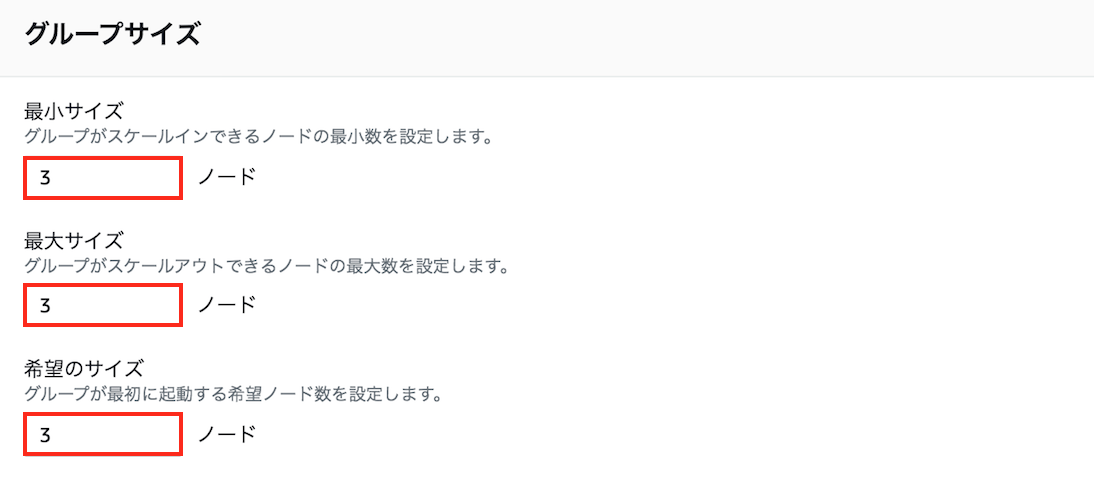

スクリーンショット 2020-03-29 23.10.59.png 最後にノード数ですが、こちらも事前に作成したサブネットや配置するリソースに応じて、適切な数を指定する必要があります。

サンプルアプリケーションを起動する

ここからサンプルのゲストブックアプリケーションを作成します。
※ 詳細は [ゲストブックアプリケーションを起動する] (https://docs.aws.amazon.com/ja_jp/eks/latest/userguide/eks-guestbook.html) を参照

Redisマスターレプリケーションコントローラーを作成 (Pod作成)

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/examples/master/guestbook-go/redis-master-controller.json

Redisマスターサービスを作成 (Service作成)

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/examples/master/guestbook-go/redis-master-service.json

RedisマスターPodがノードグループのうち1ノードに配置され、そのPodへの通信経路であるServiceも作成されています。

$ kubectl get pod,svc -o wide
NAME                     READY   STATUS    RESTARTS   AGE     IP               NODE                                                 NOMINATED NODE   READINESS GATES
pod/redis-master-5l8nr   1/1     Running   0          9m25s   192.168.74.238   ip-192-168-113-251.ap-northeast-1.compute.internal   <none>           <none>

NAME                   TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE     SELECTOR
service/kubernetes     ClusterIP   10.100.0.1     <none>        443/TCP    11h     <none>
service/redis-master   ClusterIP   10.100.59.64   <none>        6379/TCP   4m31s   app=redis,role=master

PodとServiceの関係性について、もう少し触れておくと、実行した下記の定義ファイルにあるように、PodのラベルとServiceのセレクタが合致した場合、対象のPodはそのServiceのターゲットとなり、Serviceを経由してトラフィックが流れる仕組みになっています。

redis-master-controller.json
"template":{
   "metadata":{
      "labels":{
         "app":"redis",
         "role":"master"
      }
   },
redis-master-service.json
"selector":{
   "app":"redis",
   "role":"master"
}

Redisスレーブレプリケーションコントローラーを作成 (Pod作成)

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/examples/master/guestbook-go/redis-slave-controller.json

Redisスレーブサービスを作成 (Service作成)

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/examples/master/guestbook-go/redis-slave-service.json

RedisスレーブPod（レプリカ数2）がノードグループのうち2ノードに配置され、そのPodへの通信経路であるServiceも作成されています。

$ kubectl get pod,svc -o wide
NAME                     READY   STATUS    RESTARTS   AGE     IP                NODE                                                 NOMINATED NODE   READINESS GATES
pod/redis-master-5l8nr   1/1     Running   0          28m     192.168.74.238    ip-192-168-113-251.ap-northeast-1.compute.internal   <none>           <none>
pod/redis-slave-hqpd2    1/1     Running   0          4m48s   192.168.192.184   ip-192-168-220-97.ap-northeast-1.compute.internal    <none>           <none>
pod/redis-slave-nrnwk    1/1     Running   0          4m48s   192.168.133.49    ip-192-168-152-228.ap-northeast-1.compute.internal   <none>           <none>

NAME                   TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE     SELECTOR
service/kubernetes     ClusterIP   10.100.0.1       <none>        443/TCP    11h     <none>
service/redis-master   ClusterIP   10.100.59.64     <none>        6379/TCP   23m     app=redis,role=master
service/redis-slave    ClusterIP   10.100.106.145   <none>        6379/TCP   4m34s   app=redis,role=slave

ゲストブックレプリケーションコントローラーを作成 (Pod作成)

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/examples/master/guestbook-go/guestbook-controller.json

ゲストブックサービスを作成 (Service作成)

$ kubectl apply -f https://raw.githubusercontent.com/kubernetes/examples/master/guestbook-go/guestbook-service.json

ゲストブックPod（レプリカ数3）がノードグループのうち3ノードに均等に配置され、そのPodへの通信経路であるServiceも作成されています。

$ kubectl get pod,svc -o wide
NAME                     READY   STATUS    RESTARTS   AGE     IP                NODE                                                 NOMINATED NODE   READINESS GATES
pod/guestbook-2wcm6      1/1     Running   0          4m20s   192.168.222.236   ip-192-168-220-97.ap-northeast-1.compute.internal    <none>           <none>
pod/guestbook-cnl46      1/1     Running   0          4m20s   192.168.124.194   ip-192-168-113-251.ap-northeast-1.compute.internal   <none>           <none>
pod/guestbook-smjjm      1/1     Running   0          4m20s   192.168.160.43    ip-192-168-152-228.ap-northeast-1.compute.internal   <none>           <none>
pod/redis-master-5l8nr   1/1     Running   0          38m     192.168.74.238    ip-192-168-113-251.ap-northeast-1.compute.internal   <none>           <none>
pod/redis-slave-hqpd2    1/1     Running   0          14m     192.168.192.184   ip-192-168-220-97.ap-northeast-1.compute.internal    <none>           <none>
pod/redis-slave-nrnwk    1/1     Running   0          14m     192.168.133.49    ip-192-168-152-228.ap-northeast-1.compute.internal   <none>           <none>

NAME                   TYPE           CLUSTER-IP       EXTERNAL-IP                                                                    PORT(S)          AGE     SELECTOR
service/guestbook      LoadBalancer   10.100.186.33    ac867331c722611ea8bc70e5c3799917-1903484356.ap-northeast-1.elb.amazonaws.com   3000:32317/TCP   4m13s   app=guestbook
service/kubernetes     ClusterIP      10.100.0.1       <none>                                                                         443/TCP          12h     <none>
service/redis-master   ClusterIP      10.100.59.64     <none>                                                                         6379/TCP         33m     app=redis,role=master
service/redis-slave    ClusterIP      10.100.106.145   <none>                                                                         6379/TCP         14m     app=redis,role=slave

システム構成も冒頭に説明した 今回のゴール 通りに作られているようです。

ゲストブックアプリケーションにブラウザでアクセス

http://ac867331c722611ea8bc70e5c3799917-1903484356.ap-northeast-1.elb.amazonaws.com:3000
スクリーンショット 2020-03-30 10.44.11.png

無事、ゲストブックアプリケーションが表示されました。

さいごに

今回のチュートリアルでは、作成したRedisおよびゲストブックPodが、均等に各ノードに配置されています。これにはタネも仕掛けも分からず、どこか釈然としない気持ちになってしまいましたが、Kubernetesの公式ドキュメントに以下の一節を見つけました。
Node上へのPodのスケジューリング

Podが稼働するNodeを特定のものに指定したり、優先条件を指定して制限することができます。 これを実現するためにはいくつかの方法がありますが、推奨されている方法はラベルでの選択です。 スケジューラーが最適な配置を選択するため、一般的にはこのような制限は不要です。

柔軟な指定もできるようですが、スケジューラー(Podのノードへの割り当てをつかさどるマスターコンポーネント)が頑張ってくれるようです。流石。
