はじめに

AWSを利用してインフラを構築する際、基本的なネットワーク設計や各サービスの役割を理解することが重要です。本記事では、実際に業務で構築したインフラの構成をもとに、VPCや各コンポーネントの役割を初心者向けに解説します。

インフラ構成の全体像

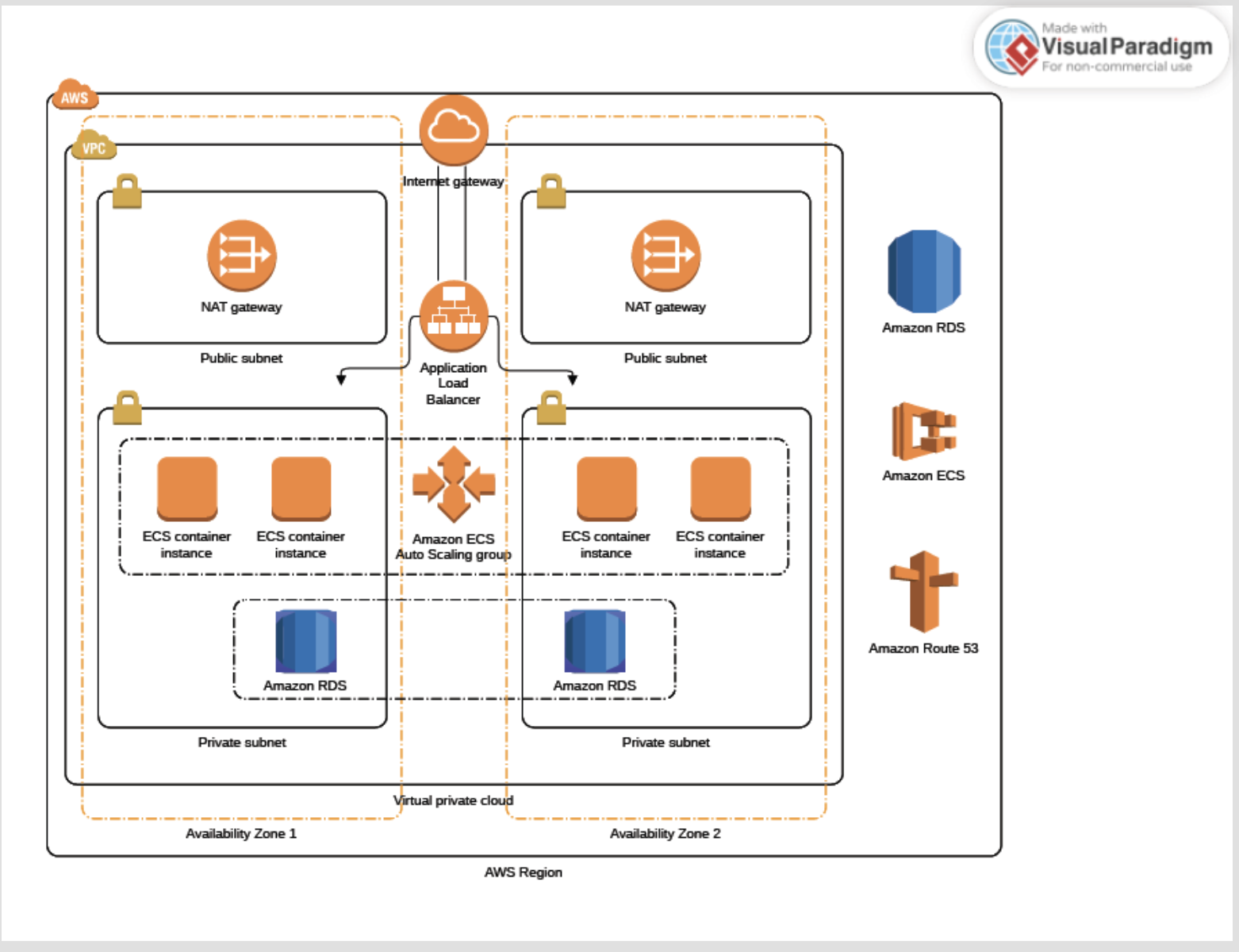

以下の図は、今回構築したAWSインフラの構成図です。

初めてこのインフラの構成を見たとき、正直さっぱり分かりませんでした。しかし、各コンポーネントの役割や関係性を一つずつ理解していくことで、どのようにシステムが動いているのかが見えてきました。

以下の図は、今回構築したAWSインフラの構成図です。

各コンポーネントの説明

1. VPC（Virtual Private Cloud）

VPCはAWS内に独自のネットワーク環境を構築できるサービスです。イメージとしては、VPCはAWS内に作られた“自分専用のオフィスビル”のようなものです。このビルの中には、公開エリア（パブリックサブネット）と、許可された人しか入れないエリア（プライベートサブネット）があり、それぞれのエリアが異なる役割を持っています。外部ネットワークから隔離された空間を作ることで、安全なインフラ環境を提供します。

VPCの主な構成要素

サブネット（Subnet）: VPC内のIPアドレス範囲を細分化したもの。イメージとしては、サブネットはオフィスビルのフロア分けのようなものです。パブリックサブネットは来客が自由に出入りできるロビーのようなもので、プライベートサブネットは社員専用のエリアで外部の人は自由に入れません。
- パブリックサブネット（Public Subnet）: インターネットに接続可能なサブネット。
- プライベートサブネット（Private Subnet）: 外部と直接通信しないサブネット。DBなど外部からアクセスされたくない情報を配置する。
インターネットゲートウェイ（Internet Gateway）: パブリックサブネットのリソースをインターネットに接続。これは、オフィスビルの正面玄関のようなもので、外部と自由に出入りできる通路を提供します。
NATゲートウェイ（NAT Gateway）: プライベートサブネットからインターネットに出る際に使用。これは、オフィスのセキュリティゲートを通じて外部の情報にアクセスする仕組みに似ています。例えば、社員が外部のWebサイトを見るためには、専用のゲートを経由しなければならないのと同じです。また、NATゲートウェイはプライベートIPアドレスをグローバルIPアドレスに変換する役割を持ち、プライベートサブネット内のリソースがインターネットと通信できるようにします。
グローバルIPアドレス: インターネット上で一意に割り当てられるIPアドレス。
プライベートIPアドレス: AWS内部のネットワーク内でのみ使われるIPアドレス。社内の電話番号のように、外部からは直接アクセスできません。

2. Application Load Balancer（ALB）

ALBは、複数のECSコンテナインスタンスに負荷を分散し、スケーラブルで耐障害性の高い構成を実現します。

例えば、飲食店で注文を受けるカウンターが1つだけだと混雑してしまいます。しかし、複数のカウンターがあるとスムーズに注文をさばけるようになります。ALBは、この「注文カウンター」の役割を果たし、リクエストを適切なサーバーへ分配することでシステムのパフォーマンスを向上させます。

ALBは、複数のECSコンテナインスタンスに負荷を分散し、スケーラブルで耐障害性の高い構成を実現します。

3. Amazon ECS（Elastic Container Service）

ECSは、コンテナ化されたアプリケーションをAWS上で効率的に運用するためのサービスです。

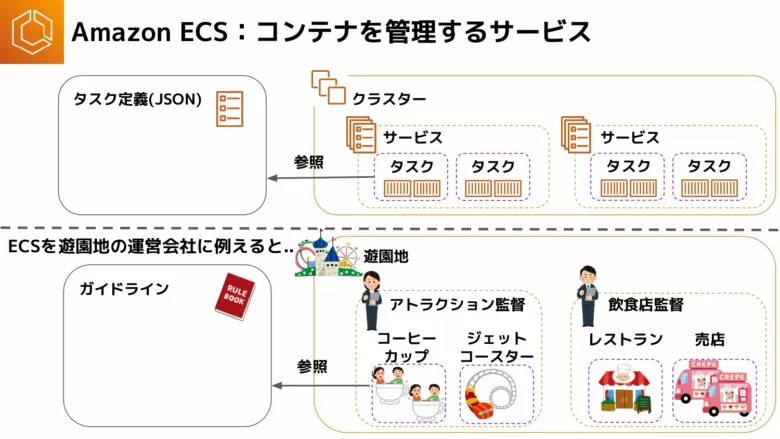

※【AWS初学者向け・図解】Amazon ECSとは？現役エンジニアがわかりやすく解説より画像引用

ECSの特徴

スケーラブルなコンテナ管理: トラフィックの増減に応じて、自動的にコンテナをスケールアウト・スケールインできます。
マネージドサービス: EC2やFargateを利用して、コンテナの実行環境を自動管理。
ロードバランシング: ALBと連携して、リクエストを適切なコンテナに分配。

ECSのイメージ（例え）

ECSを「フードデリバリーのキッチン」に例えると分かりやすいでしょう。

注文が少ない時間帯はシェフ（コンテナ）の数を減らして省エネ。
ピーク時には追加のシェフを増やして効率よく料理（リクエスト処理）を提供。
料理（データ）をお客様（ユーザー）へ届ける役割を果たす。

このように、ECSは需要に応じて柔軟に対応し、負荷の変動に強い仕組みです。

4. Amazon RDS（Relational Database Service）

Amazon RDSは、クラウド上でリレーショナルデータベースを簡単にセットアップ、運用、スケールできるフルマネージドなデータベースサービスです。これにより、データベースの運用負担を軽減し、パフォーマンスやセキュリティを向上させることができます。

今回の構成では、マルチAZ構成を採用し、可用性と耐障害性を向上させています。

RDSの特徴

マネージドデータベースサービス: データベースのバックアップ、パッチ適用、スケーリングなどを自動で管理。
マルチAZ構成: もし1つのデータセンターが故障しても、別のデータセンターでデータを維持し続ける仕組み。これにより、サービスが止まるリスクを減らせます。
スケーラビリティ: 需要に応じてストレージやインスタンスのサイズを変更可能。
セキュリティ強化: データはVPC内で管理され、特定のユーザーやシステムだけがアクセスできるように制限されます。さらに、暗号化を利用してデータを安全に保管できます。

このように、Amazon RDSを活用することで、データベース運用を効率化し、可用性の高いシステムを構築することができます。
