自宅にSFP+で10GbE環境を構築しよう

Last updated at Posted at 2025-05-01

はじめに

アーリーアダプターには普及してきた10Gネットワーク環境ですが、一般の家庭にはほぼ普及しておらずコンシューマー機器の弾数も非常に少ないのが現状です。
さらに、供給数が少ない分コストが非常に高いです。
TP-Linkの5ポートスイッチが3万円強、今私の自宅で使用している、八丁スイッチでお馴染みXikestorの8ポートスイッチでもだいたい3万円程度掛かります。

また、10G通信は従来よりさらに高速な処理が要求され、エラー訂正とA/D変換も加わることでかなりの電力を消費します。
NIC・スイッチともに発熱が大きく、最近はNICの挙動が不安定になってきたので、今回は自宅ネットワークをSFP+と光ファイバーでリプレースしていきます。

パーツ

今回使用するパーツたちです。

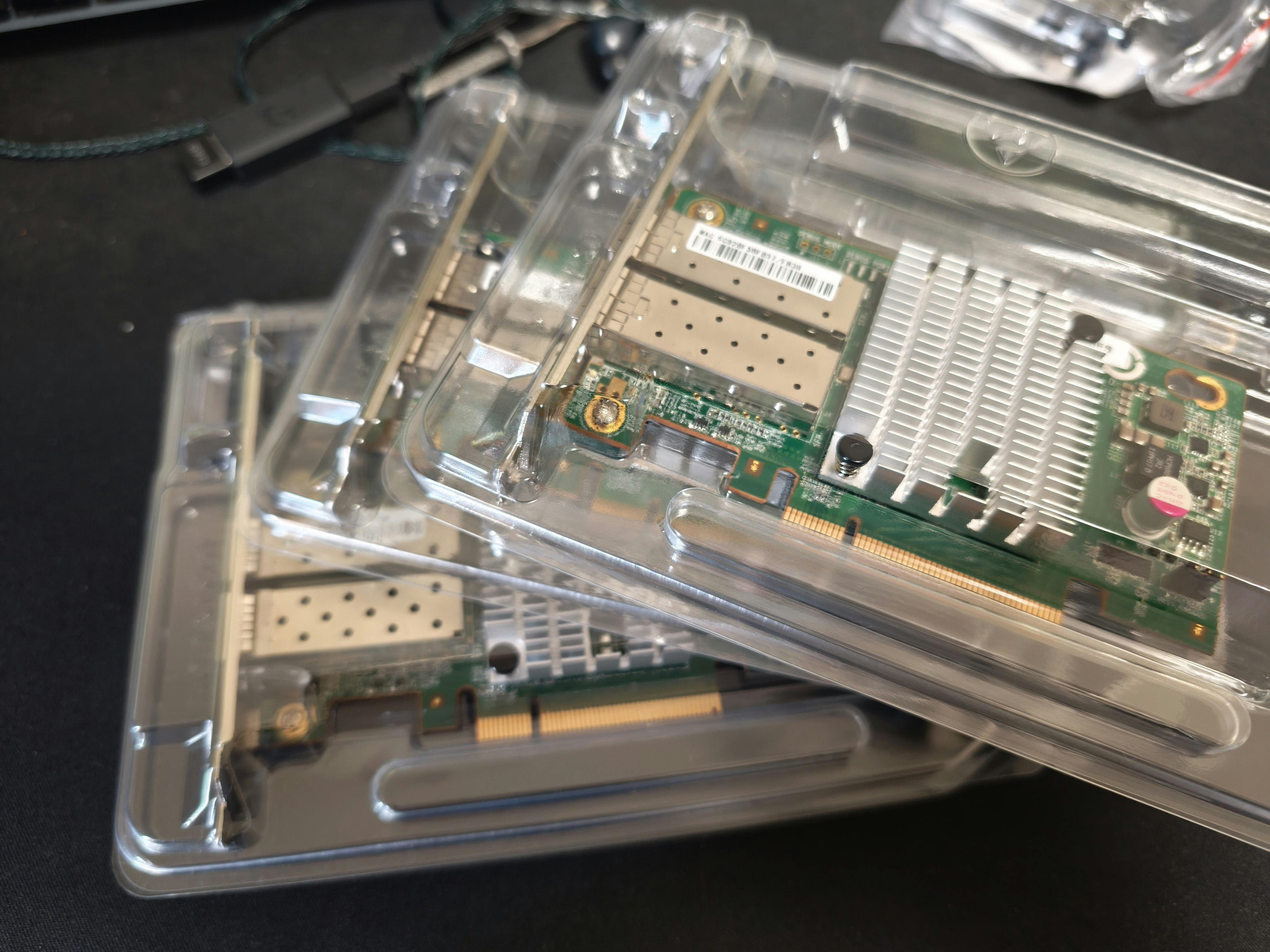

NIC

今回使用したNICは、82599ES搭載のX520-DA2互換ボードです。
互換ボードだからか、ベンダーロックはありませんでした。
なぜかリンクランプがついているモデルとついていないモデルが混ざっていました。

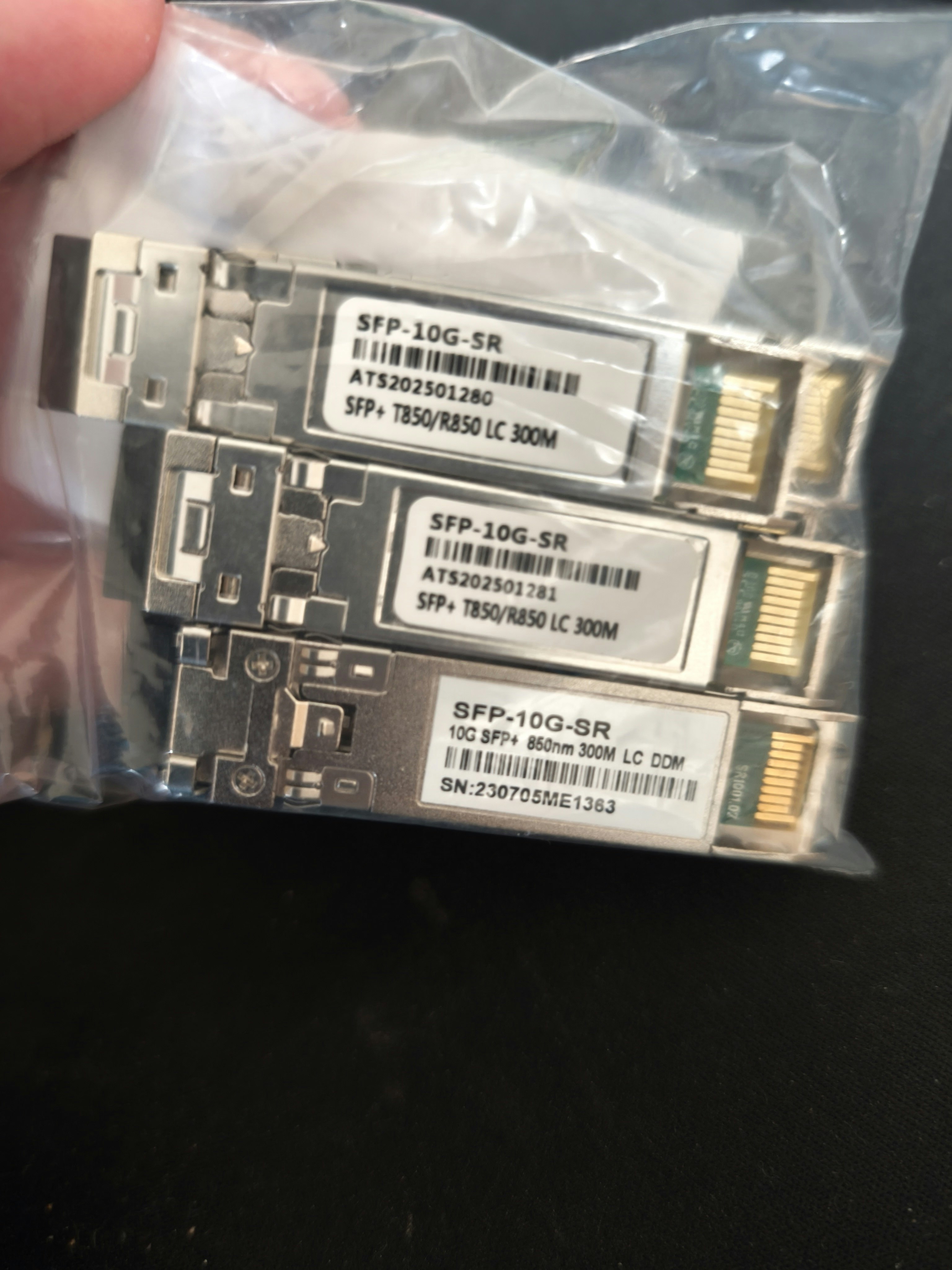

SFP+モジュール

ノーブランドのSFP+モジュールです。
SFP-10G-SR互換だと思います。
aliexpressのよりどりで1つ500円だったのでまとめ買いしました。

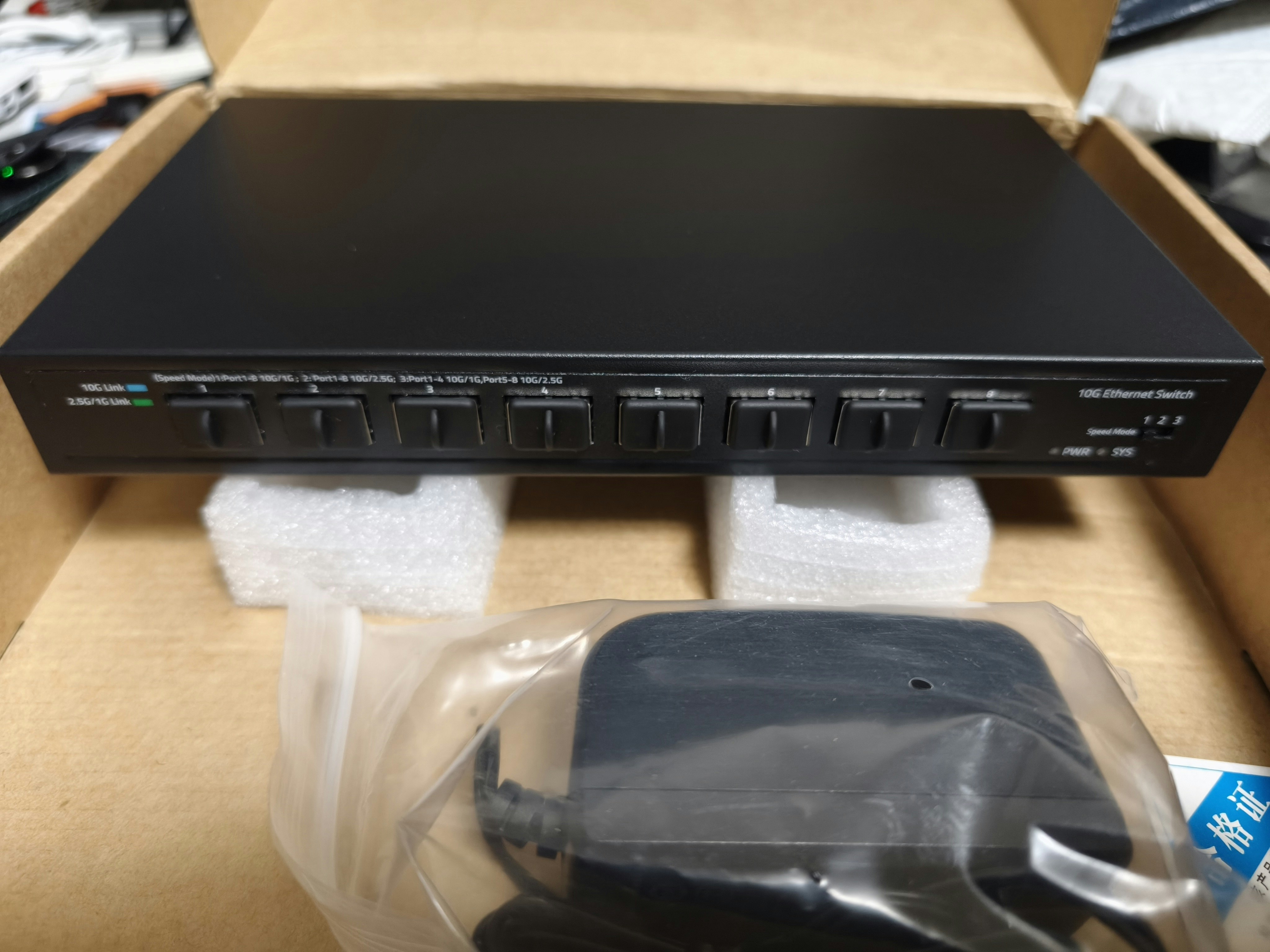

10G SFP+スイッチ

HORACO?とかいうメーカーの8ポートスイッチを購入しました。
中華製ですがしっかりした作りです。

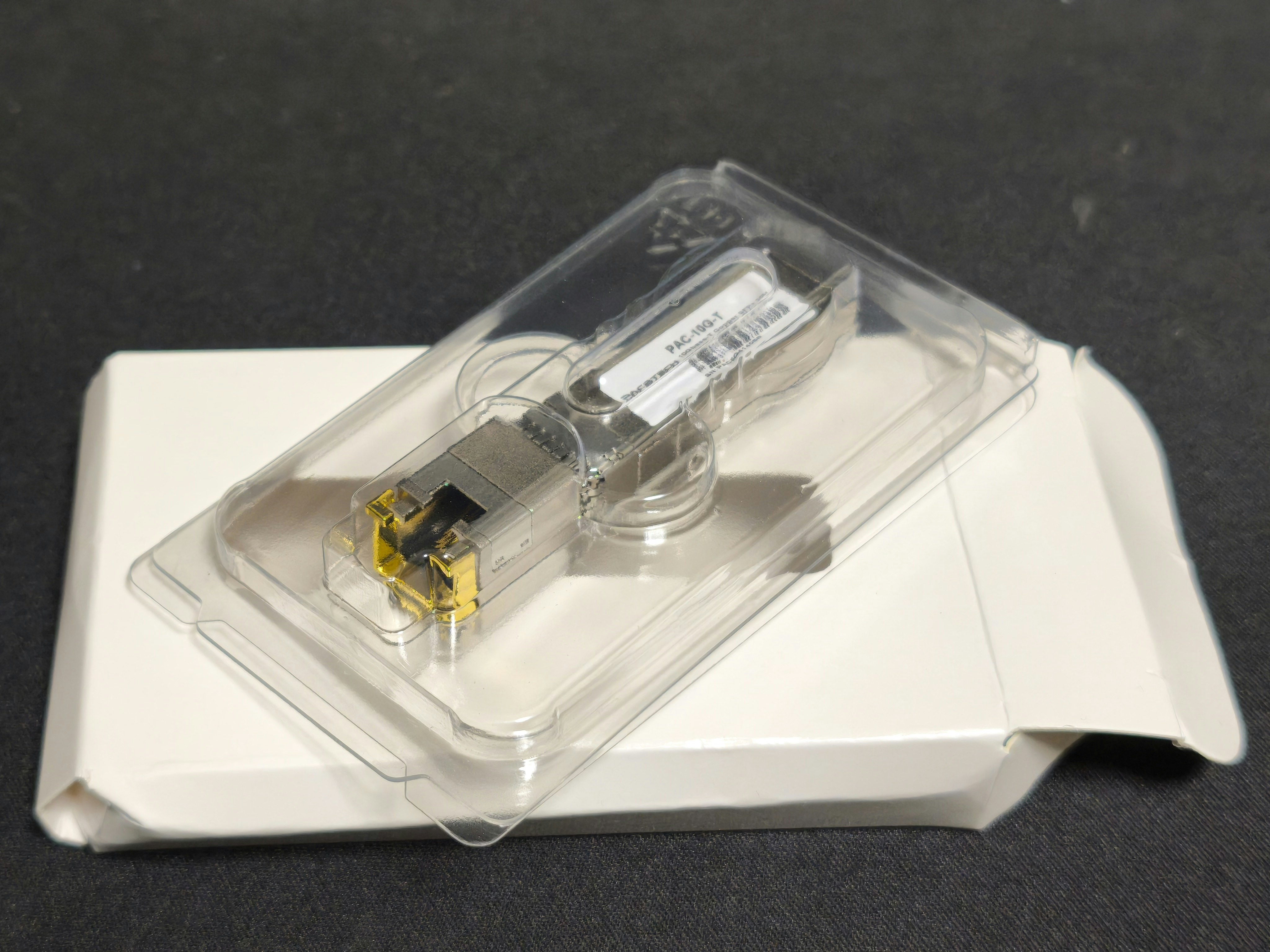

10GBASE-T <-> SFP+トランシーバ

こちらはルーターとスイッチを接続するために購入しました。
このモジュールだけ異様に発熱します。


OM3 LC-LCケーブル

こちらもかなりしっかりした作りで、個別パッケージでした。
必要そうな本数を適当に注文しました。


SFPクリーナー

あったほうがいいとどこかで見たので一応買いました。
突っ込んでカッチンするとクリーニング完了らしいです。



コスト

今回リプレースに掛かったコストです。

品名 個数 単価
X520-DA2互換NIC 3 1689円
SFP-10G-SR互換モジュール 6 500円
HORACO 10Gスイッチ 1 10664円
10GBASE-T <-> SFP+トランシーバ 1 2751円
OM3 LC-LCケーブル 0.5m 2 676円
OM3 LC-LCケーブル 5m 1 1020円
SFPクリーナー 1 342円
累計 24,196円

トータルで2万5千円程度で構築できました。
10GBASE-Tで構築した場合、NICやスイッチが高価なためトータルで5万円程度かかりますが、今回は半額で構築することができました。
これから自宅に10Gネットワークを作りたい場合は、SFP+で構築することをおすすめします。

作業

作業自体はとても簡単です。

SFP+とケーブルを接続

まずはケーブルとモジュールを接続します。
いきなり接続するのではなく、SFPクリーナーでモジュールとケーブル端をクリーニングしてから接続します。

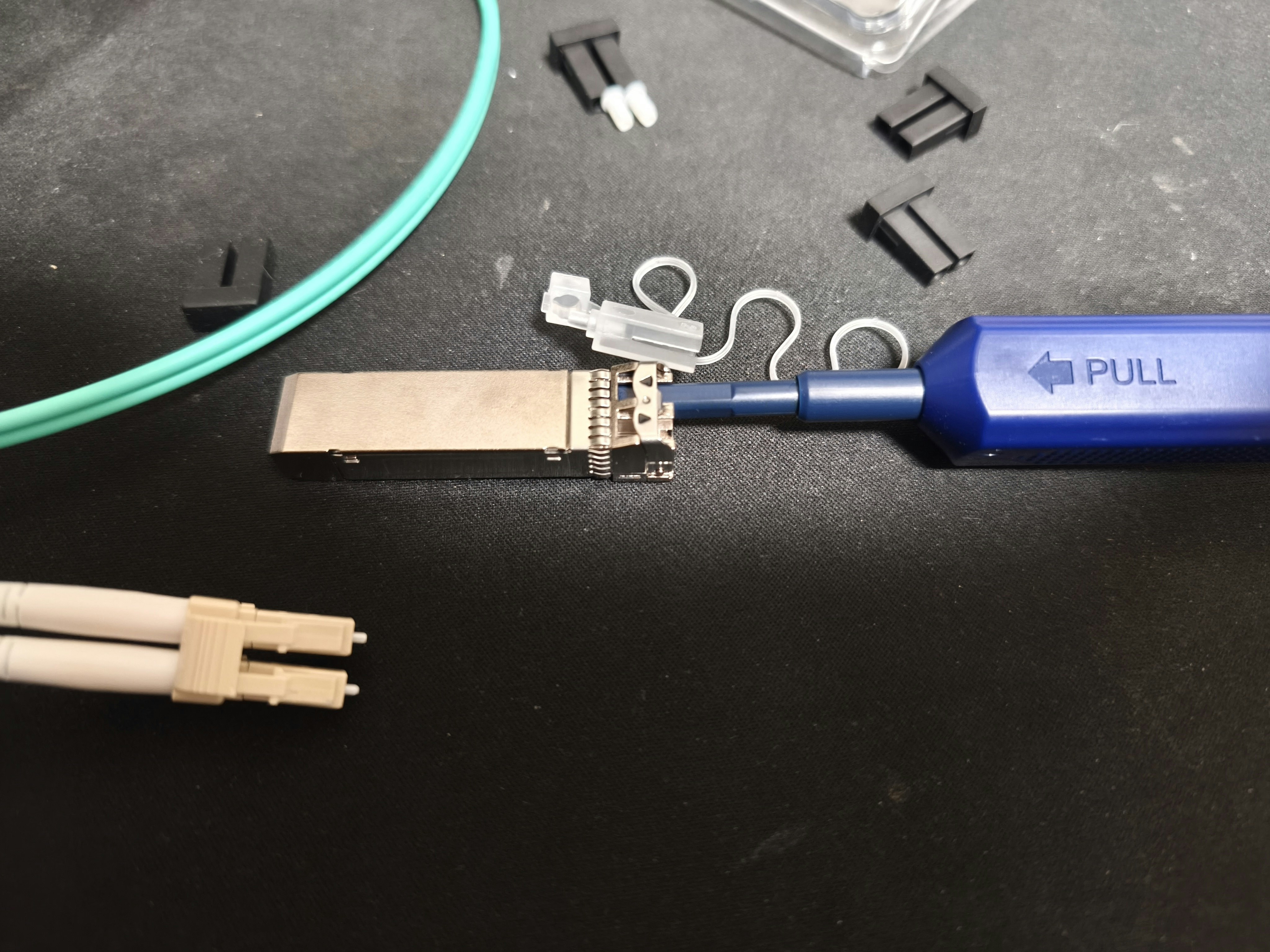

モジュールにクリーナーを突っ込んで、カチッというまで押し込めばOKです。

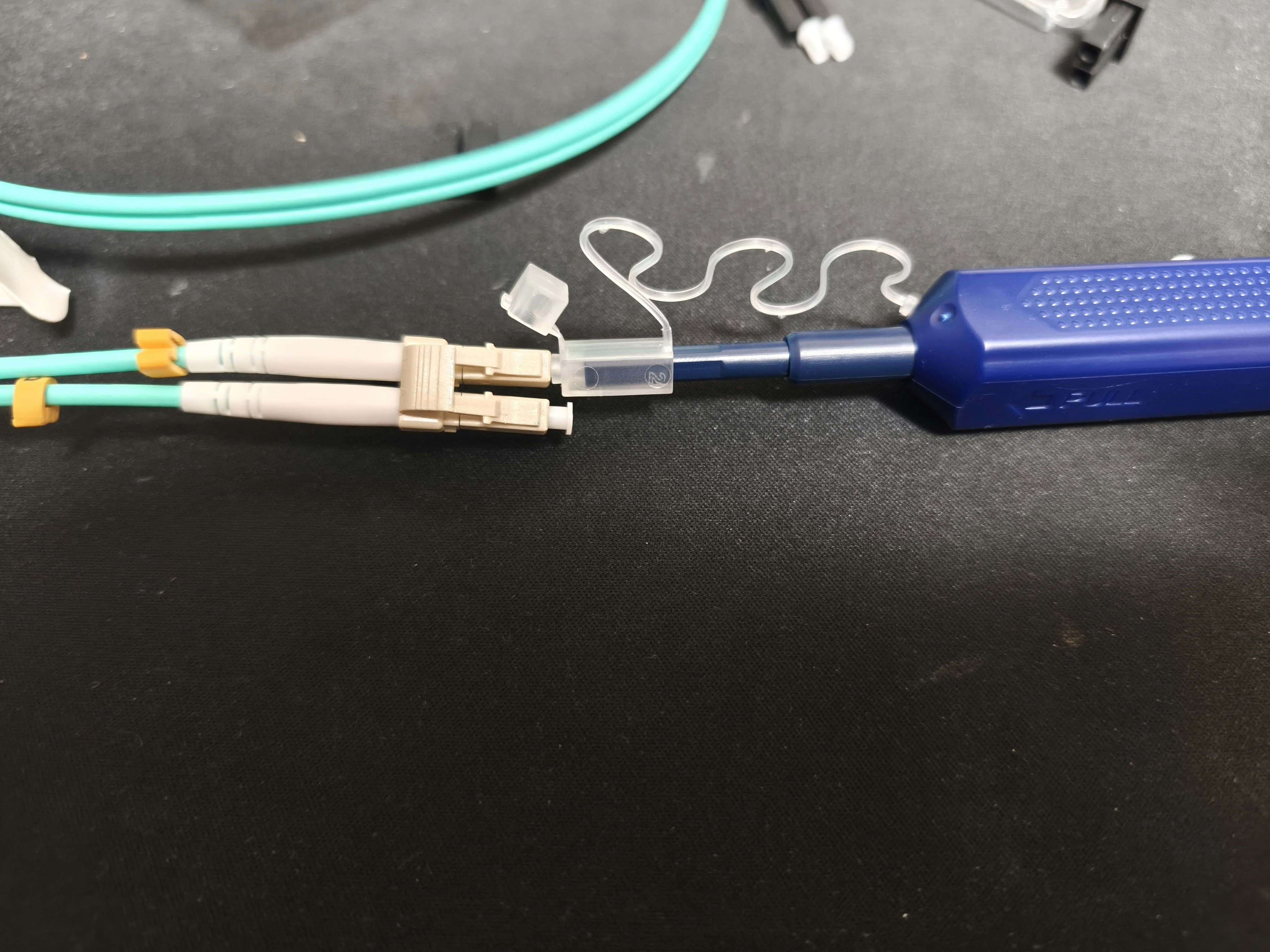

ケーブル端のクリーニングをする場合は、キャップをつけてから押し込みます。


クリーニングが終わったら、モジュールとケーブルを接続します。


これ以降、ケーブルを最小曲げ径より曲げると折れて断線するので気を付けましょう。

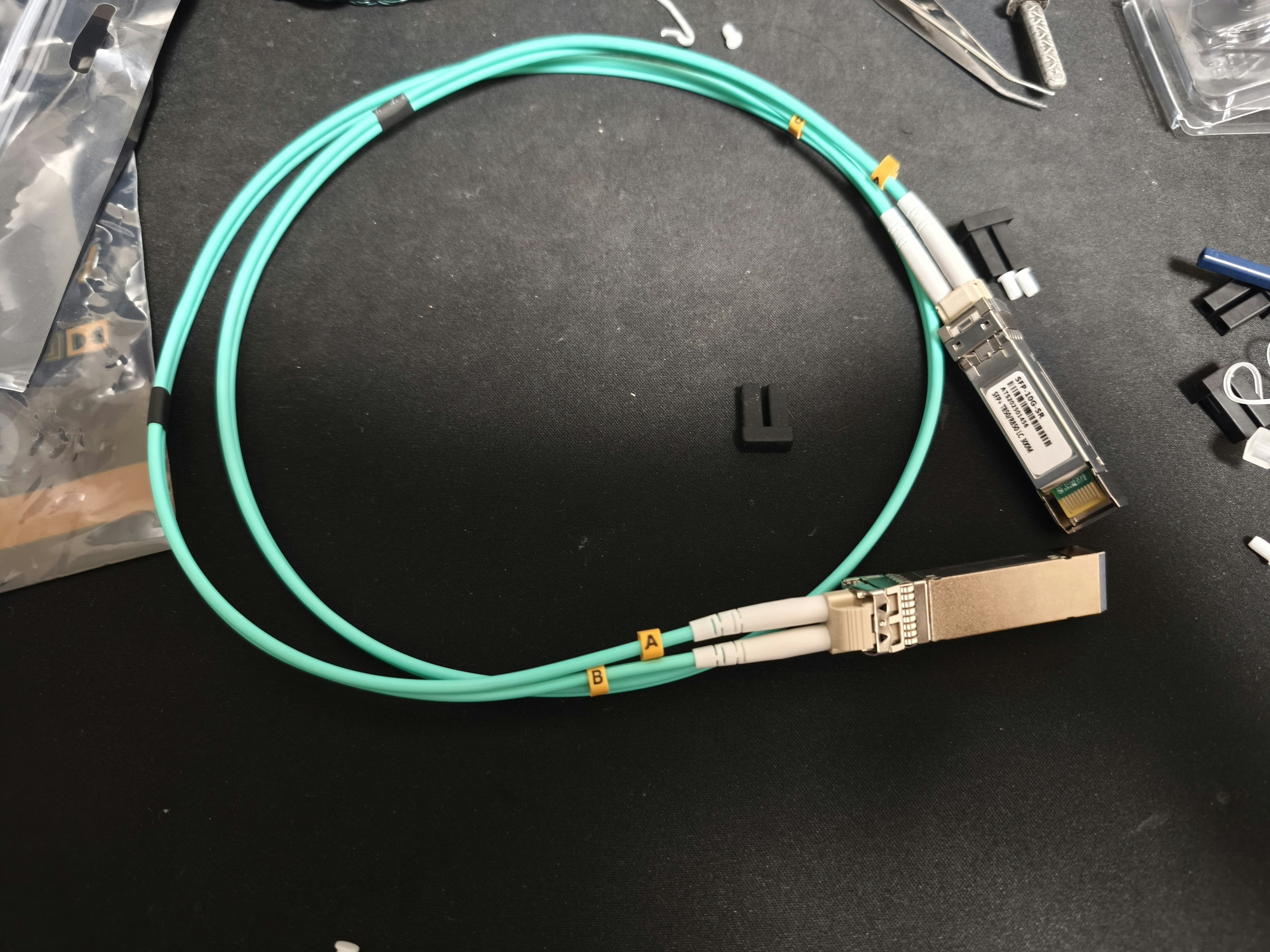

ケーブルが完成したら、NICとスイッチにそれぞれ挿入して終了です。


一番右はルーターから10GBASE-Tで引っ張ってきています。


まとめ

Windows11でX520の互換ボードを使用する場合は、IntelからWindows10用ドライバを落としてzipを展開し、デバイスマネージャーで展開したフォルダを選択してドライバを当ててください。

もしベンダーロックのかかったIntel NICを引いてしまった場合は、EEPROMを書き換えると使えるようになるらしいです。

NIC


# ethtool -m enp2s0f1
        Identifier                                : 0x03 (SFP)
        Extended identifier                       : 0x04 (GBIC/SFP defined by 2-wire interface ID)
        Connector                                 : 0x07 (LC)
        Transceiver codes                         : 0x10 0x00 0x00 0x01 0x00 0x00 0x00 0x00 0x00
        Transceiver type                          : 10G Ethernet: 10G Base-SR
        Transceiver type                          : Ethernet: 1000BASE-SX
        Encoding                                  : 0x06 (64B/66B)
        BR, Nominal                               : 10300MBd
        Rate identifier                           : 0x02 (8/4/2G Rx Rate_Select only)
        Length (SMF,km)                           : 0km
        Length (SMF)                              : 0m
        Length (50um)                             : 80m
        Length (62.5um)                           : 30m
        Length (Copper)                           : 0m
        Length (OM3)                              : 300m
        Laser wavelength                          : 850nm
        Vendor name                               : OEM
        Vendor OUI                                : 00:02:c9
        Vendor PN                                 : SFP-10G-SR
        Vendor rev                                : A
        Option values                             : 0x00 0x3a
        Option                                    : RX_LOS implemented
        Option                                    : TX_FAULT implemented
        Option                                    : TX_DISABLE implemented
        Option                                    : RATE_SELECT implemented
        BR margin, max                            : 0%
        BR margin, min                            : 0%
        Vendor SN                                 : 230705ME1363
        Date code                                 : 230705
        Optical diagnostics support               : Yes
        Laser bias current                        : 5.250 mA
        Laser output power                        : 0.6261 mW / -2.03 dBm
        Receiver signal average optical power     : 0.5037 mW / -2.98 dBm
        Module temperature                        : 41.81 degrees C / 107.26 degrees F
        Module voltage                            : 3.3468 V
        Alarm/warning flags implemented           : Yes
        Laser bias current high alarm             : Off
        Laser bias current low alarm              : Off
        Laser bias current high warning           : Off
        Laser bias current low warning            : Off
        Laser output power high alarm             : Off
        Laser output power low alarm              : Off
        Laser output power high warning           : Off
        Laser output power low warning            : Off
        Module temperature high alarm             : Off
        Module temperature low alarm              : Off
        Module temperature high warning           : Off
        Module temperature low warning            : Off
        Module voltage high alarm                 : Off
        Module voltage low alarm                  : Off
        Module voltage high warning               : Off
        Module voltage low warning                : Off
        Laser rx power high alarm                 : Off
        Laser rx power low alarm                  : Off
        Laser rx power high warning               : Off
        Laser rx power low warning                : Off
        Laser bias current high alarm threshold   : 12.000 mA
        Laser bias current low alarm threshold    : 0.000 mA
        Laser bias current high warning threshold : 11.000 mA
        Laser bias current low warning threshold  : 1.000 mA
        Laser output power high alarm threshold   : 1.2589 mW / 1.00 dBm
        Laser output power low alarm threshold    : 0.1995 mW / -7.00 dBm
        Laser output power high warning threshold : 0.7943 mW / -1.00 dBm
        Laser output power low warning threshold  : 0.3162 mW / -5.00 dBm
        Module temperature high alarm threshold   : 80.00 degrees C / 176.00 degrees F
        Module temperature low alarm threshold    : -10.00 degrees C / 14.00 degrees F
        Module temperature high warning threshold : 75.00 degrees C / 167.00 degrees F
        Module temperature low warning threshold  : -5.00 degrees C / 23.00 degrees F
        Module voltage high alarm threshold       : 3.6300 V
        Module voltage low alarm threshold        : 2.9700 V
        Module voltage high warning threshold     : 3.4700 V
        Module voltage low warning threshold      : 3.1300 V
        Laser rx power high alarm threshold       : 1.5848 mW / 2.00 dBm
        Laser rx power low alarm threshold        : 0.0398 mW / -14.00 dBm
        Laser rx power high warning threshold     : 1.0000 mW / 0.00 dBm
        Laser rx power low warning threshold      : 0.0630 mW / -12.01 dBm

チャッピーくんの分析

モジュール基本情報

項目 値 説明
Identifier 0x03 (SFP) モジュール種別
Extended identifier 0x04 (GBIC/SFP defined by 2-wire interface ID) 2-wire インターフェース定義
Connector 0x07 (LC) コネクタ形状（LC デュプレックス）
Transceiver type 10G Base-SR
1000BASE-SX 		対応規格：10G-SR（850 nm）、1 GbE-SX
Encoding 0x06 (64B/66B) 10 GbE 符号化方式
BR, Nominal 10300 MBd 基本ビットレート（10.3 Gbaud）
Rate identifier 0x02 (8/4/2G Rx Rate_Select only) Fibre Channel 用レート選択
Length (50 µm) 80 m 50 µm マルチモードケーブル伝送距離
Length (62.5 µm) 30 m 62.5 µm マルチモードケーブル伝送距離
Length (OM3) 300 m OM3 マルチモードケーブル伝送距離
Laser wavelength 850 nm 発光波長
Vendor name OEM 製造元
Vendor PN SFP-10G-SR 型番
Vendor SN 230705ME1363 シリアル番号
Date code 230705 製造年月（2023年7月5日）

DOM（Digital Optical Monitoring）診断値

診断項目 実測値 単位 警告閾値（Low – High） 状態
Laser bias current 5.250 mA 1.000 – 11.000 mA 正常
Laser output power 0.6261 mW / −2.03 dBm mW / dBm 0.3162 – 0.7943 mW
(−5 – −1 dBm)		 正常
Receiver avg. optical power 0.5037 mW / −2.98 dBm mW / dBm 0.0630 – 1.0000 mW
(−12.01 – 0 dBm)		 正常
Module temperature 41.81 °C / 107.26 °F °C / °F −5 – 75 °C 正常
Module voltage 3.3468 V 3.1300 – 3.4700 V 正常

アラーム／警告フラグ

全項目ともにアラーム・警告は Off。閾値を超えておらず、正常動作中。

Laser bias current high alarm             : Off
…
Laser rx power low warning               : Off

iperf3

# iperf3 -s
-----------------------------------------------------------
Server listening on 5201 (test #1)
-----------------------------------------------------------
Accepted connection from 192.168.1.15, port 54118
[  5] local 192.168.1.100 port 5201 connected to 192.168.1.15 port 54119
[ ID] Interval           Transfer     Bitrate
[  5]   0.00-1.00   sec  1.10 GBytes  9.45 Gbits/sec
[  5]   1.00-2.00   sec  1.10 GBytes  9.49 Gbits/sec
[  5]   2.00-3.00   sec  1.10 GBytes  9.46 Gbits/sec
[  5]   3.00-4.00   sec  1.10 GBytes  9.49 Gbits/sec
[  5]   4.00-5.00   sec  1.10 GBytes  9.49 Gbits/sec
[  5]   5.00-6.00   sec  1.10 GBytes  9.49 Gbits/sec
[  5]   6.00-7.00   sec  1.10 GBytes  9.47 Gbits/sec
[  5]   7.00-8.00   sec  1.10 GBytes  9.48 Gbits/sec
[  5]   8.00-9.00   sec  1.10 GBytes  9.47 Gbits/sec
[  5]   9.00-10.00  sec  1.10 GBytes  9.49 Gbits/sec
[  5]  10.00-10.02  sec  17.5 MBytes  9.46 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate
[  5]   0.00-10.02  sec  11.1 GBytes  9.48 Gbits/sec                  receiver

ネットワーク構成図
