IstioのEnvoyへの中継方法を理解したい

Istioのiptablesを理解したい

HUIT Advent Calendar 2023の14日目の記事です。
Istioを触ってて気になったことを書き残していきます。

初めに

IstioのEnvoyをサイドカーとして挿入する構造はわかりやすいですが、 目的地のアドレスを入力するだけで自動的にEnvoyを通す仕組みが気になり調べてみました。

Version

Istio: 1.20.1

Istioとは

雑に説明すると、Kubernetesで扱えるサービスメッシュ実装の１つ。
ここら辺はわかりやすい記事が沢山あるので貼っておきます。

新卒でもわかる！Istioとは？ | SIOS Tech. Lab

Istioの構造

大まかにコントロールプレーンとデータプレーンの２つに分かれています。
コントロールプレーンではポリシーやプロキシ設定の管理を。
データプレーンでは各PodにEnvoyをプロキシーとして配置、サービス間の通信を制御する構成です。

全ての通信をEnvoyに通すために

アプリケーションからはProxyの存在を意識することなく、目的地のアドレスを指定して通信することができます。
ここで、その状態でProxyを通すにはどうしているのか気になりました。

調べてみると、Istioではサービスからの通信を、iptablesを用いて制御しているらしいです。
これはPod毎に指定されており、INPUT, OUTPUTそれぞれにおいてEnvoyに一度リダイレクトするように指定されています。

iptablesの設定を確認する

iptablesの設定を見ていきたいです。
手元のkindで簡単なnginxサーバーを構築してIstioをインストールしてみました。

Pod内のコンテナはネットワーク名前空間を共有しているので、iptablesやport,deviceなどは共有されているみたいです。（初めはコンテナが２つあるので、iptablesが別々に設定されるものかと思ってた）

下の実行結果から、nginxとenvoyのプロセスが同一のネットワーク名前空間に属していることがわかります。

network namespace

# docker execでノード内に入り、lsnsコマンドで確認 （4026533805は名前空間のid)

$ lsns 4026533805
  PID  PPID USER  COMMAND
 1122  1102 65535 /pause
 1252  1102 root  nginx: master process nginx -g daemon off;
 1297  1252 _rpc  |-nginx: worker process
 1298  1252 _rpc  |-nginx: worker process
 1299  1252 _rpc  |-nginx: worker process
 1300  1252 _rpc  |-nginx: worker process
 1301  1252 _rpc  |-nginx: worker process
 1302  1252 _rpc  |-nginx: worker process
 1304  1252 _rpc  |-nginx: worker process
 1305  1252 _rpc  `-nginx: worker process
 1314  1102 1337  /usr/local/bin/pilot-agent proxy sidecar --domain default.svc.cluster.local --proxyLogLevel=warning --proxyComponentLogLevel=misc:error --log_output_level=default:info
 1338  1314 1337  `-/usr/local/bin/envoy -c etc/istio/proxy/envoy-rev.json

それでnginxのコンテナに入り、iptablesコマンドで確認したものは以下になります。

iptables

Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
ISTIO_INBOUND  tcp  --  anywhere             anywhere

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
ISTIO_OUTPUT  tcp  --  anywhere             anywhere

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination

Chain ISTIO_INBOUND (1 references)
target     prot opt source               destination
RETURN     tcp  --  anywhere             anywhere             tcp dpt:15008
RETURN     tcp  --  anywhere             anywhere             tcp dpt:15090
RETURN     tcp  --  anywhere             anywhere             tcp dpt:15021
RETURN     tcp  --  anywhere             anywhere             tcp dpt:15020
ISTIO_IN_REDIRECT  tcp  --  anywhere             anywhere

Chain ISTIO_IN_REDIRECT (3 references)
target     prot opt source               destination
REDIRECT   tcp  --  anywhere             anywhere             redir ports 15006

Chain ISTIO_OUTPUT (1 references)
target     prot opt source               destination
RETURN     all  --  127.0.0.6            anywhere
ISTIO_IN_REDIRECT  tcp  --  anywhere            !localhost            tcp dpt:!15008 owner UID match 1337
RETURN     all  --  anywhere             anywhere             ! owner UID match 1337
RETURN     all  --  anywhere             anywhere             owner UID match 1337
ISTIO_IN_REDIRECT  tcp  --  anywhere            !localhost            tcp dpt:!15008 owner GID match 1337
RETURN     all  --  anywhere             anywhere             ! owner GID match 1337
RETURN     all  --  anywhere             anywhere             owner GID match 1337
RETURN     all  --  anywhere             localhost
ISTIO_REDIRECT  all  --  anywhere             anywhere

Chain ISTIO_REDIRECT (1 references)
target     prot opt source               destination
REDIRECT   tcp  --  anywhere             anywhere             redir ports 15001

• UIDの1337はEnovyを実行しているユーザー
• Envoyの重要なポート番号
  • 15001: Envoy outbound
  • 15006: Envoy inbound

他のポート番号は公式ドキュメントを参照
https://istio.io/latest/docs/ops/deployment/requirements/

これだけでは理解が難しいので、入力と出力の２種類を分けて詳しくみていきます。

Outbound

アプリケーションからの出力では、Servcie -> EnvoyとEnvoy -> Serviceの２通りに分けて考えることができます。

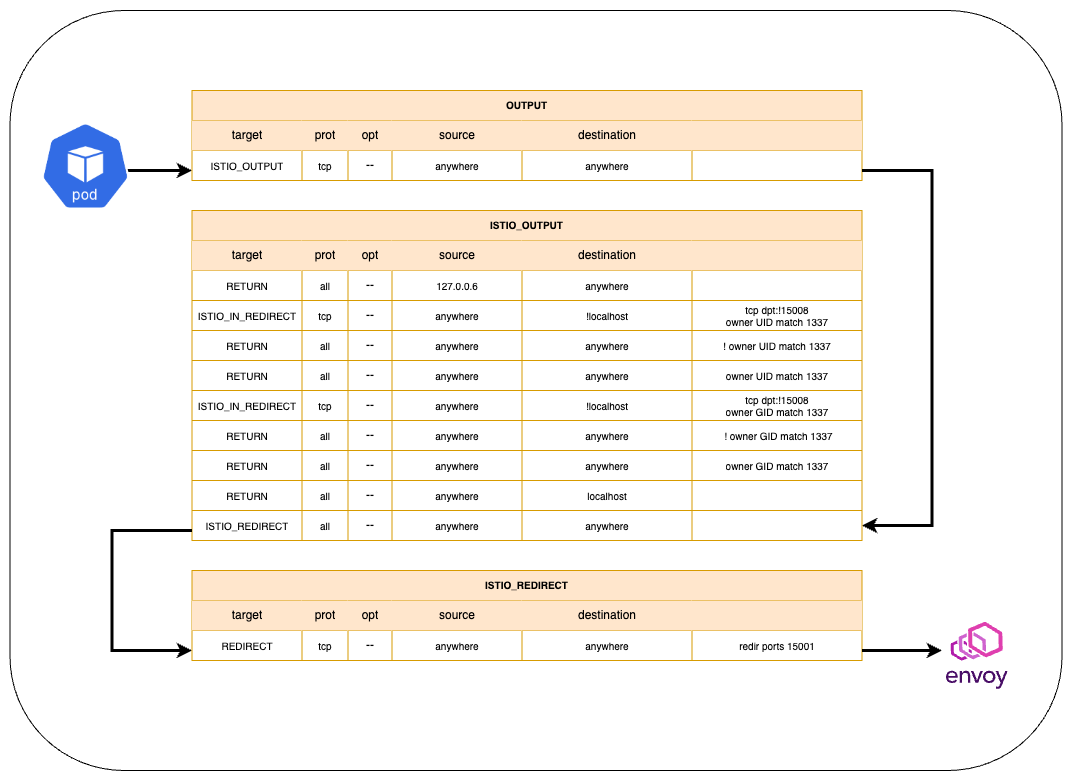

Service -> Envoy

このルートの目的は、アプリケーションからのリクエストをEnvoyの15001ポートにリダイレクトすることになります。

ルーティングテーブルを追うと、
OUTPUT -> ISTIO_OUTPUT -> ISTIO_REDIRECT -> REDIRECT(15001)
となっていました。

基本的な全てのリクエストはISTIO_OUTPUTの一番下のルールに引っ掛かり、ISTIO_REDIRECTチェーンでport:15001にリダイレクトしています。

ここでNATでパケットを書き換えることなく、リダイレクトすることで目的地のIPアドレスをそのままにするのがポイントになっていそう。

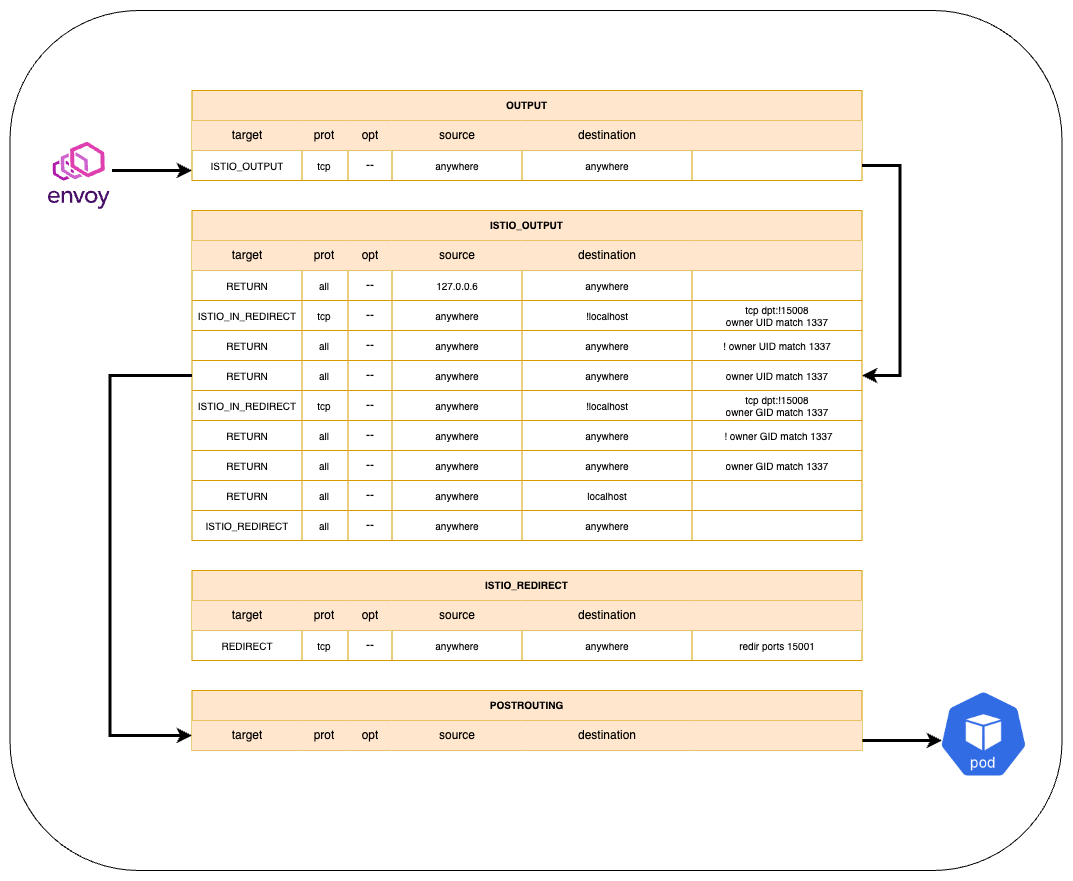

Envoy -> Service

このルートの目的は、Envoyから目的地にリクエストを投げることです。
ルーティングテーブルを追うと、
OUTPUT ->ISTIO_OUTPUT -> RETURN -> POSTROUTING
となっています。
UIDがEnvoyの1337からのリクエストなので、ISTIO_OUTPUTの上から４番目のルールにヒットしRETURNされます。
この仕組みでリクエストがループすることを防いでいます。

Inbound

外部ネットワークからの入力でも同様に、Servcie -> EnvoyとEnvoy -> Serviceの２通りに分けて考えることができます。

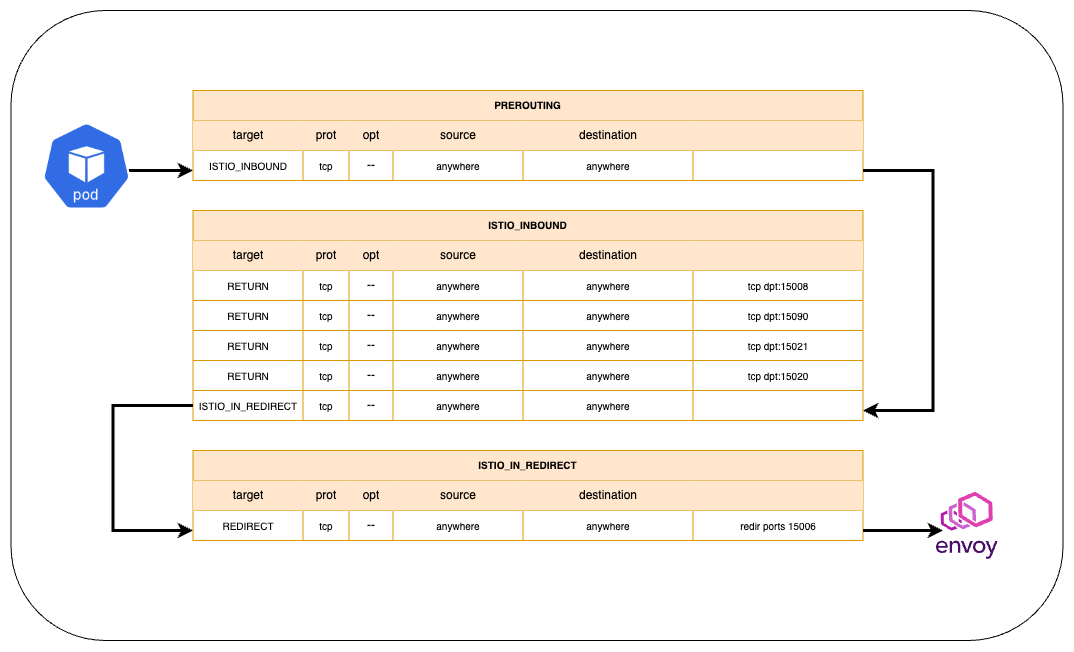

Service -> Envoy

このルートの目的は、外部からの通信をEnvoyの15006ポートにリダイレクトすることです。
PREROUTING -> ISTIO_INBOUND -> ISTIO_IN_REDIRECT -> REDIRECT(15006)
Istioの管理用ポートが予約されており、それは150~となります。それ以外のポートはISTIO_INBOUNDチェーン一番下のISTIO_IN_REDIRECTにヒットするので、15006にリダイレクトされるようです。

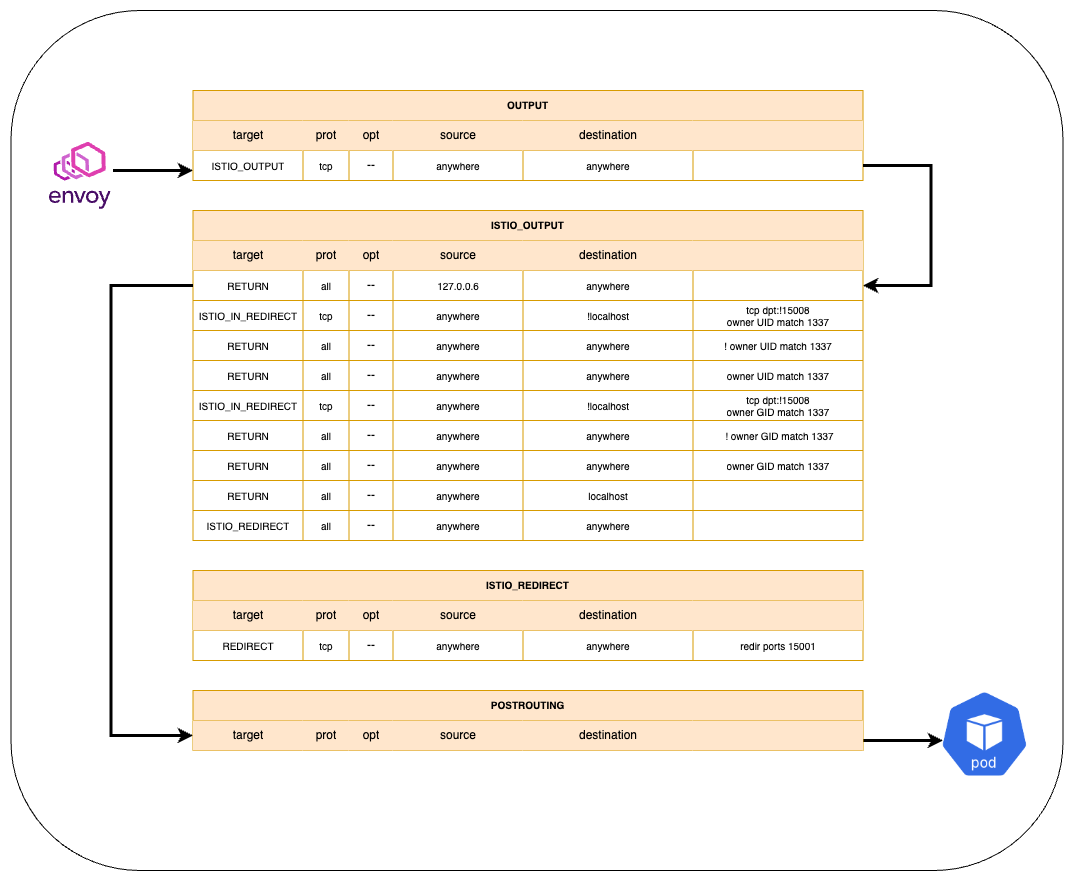

Envoy -> Service

このルートの目的は、Envoyから目的地にリクエストを投げることです。
ルーティングテーブルを追うと、
OUTPUT ->ISTIO_OUTPUT -> RETURN -> POSTROUTING
inboundの時はEnvoyが送信元IPアドレスを127.0.0.6に書き換えるので、一番上のルールに引っ掛かりRETURNされます。

最後に

コンテナの通信をあれこれ調べるの楽しい！
初心者が頑張って調べた程度なので、間違ってる箇所があれば教えてください〜。
