M5Stack Gray購入後に必要なセットアップとHello Worldの実行まで

本記事の内容

• M5Stack Grayでアバターにしゃべらせてみた

M5Stackのアバターに画面に出せるアバターがとっても可愛いんです。

M5Stackでアバターを動かしてみた！かわいい～ pic.twitter.com/Q2pN0uYhOd

— kanameyo (@kanamekunkun) September 24, 2021

可愛さに惹かれて、、勢いで購入してしまいました！
いろいろ喋らせたり、ラズパイとも連携していきたいなと考えてます。
まずはセットアップをします。

実施環境

• Windows 10
• Arduino 1.8.16
• M5Stack Gray

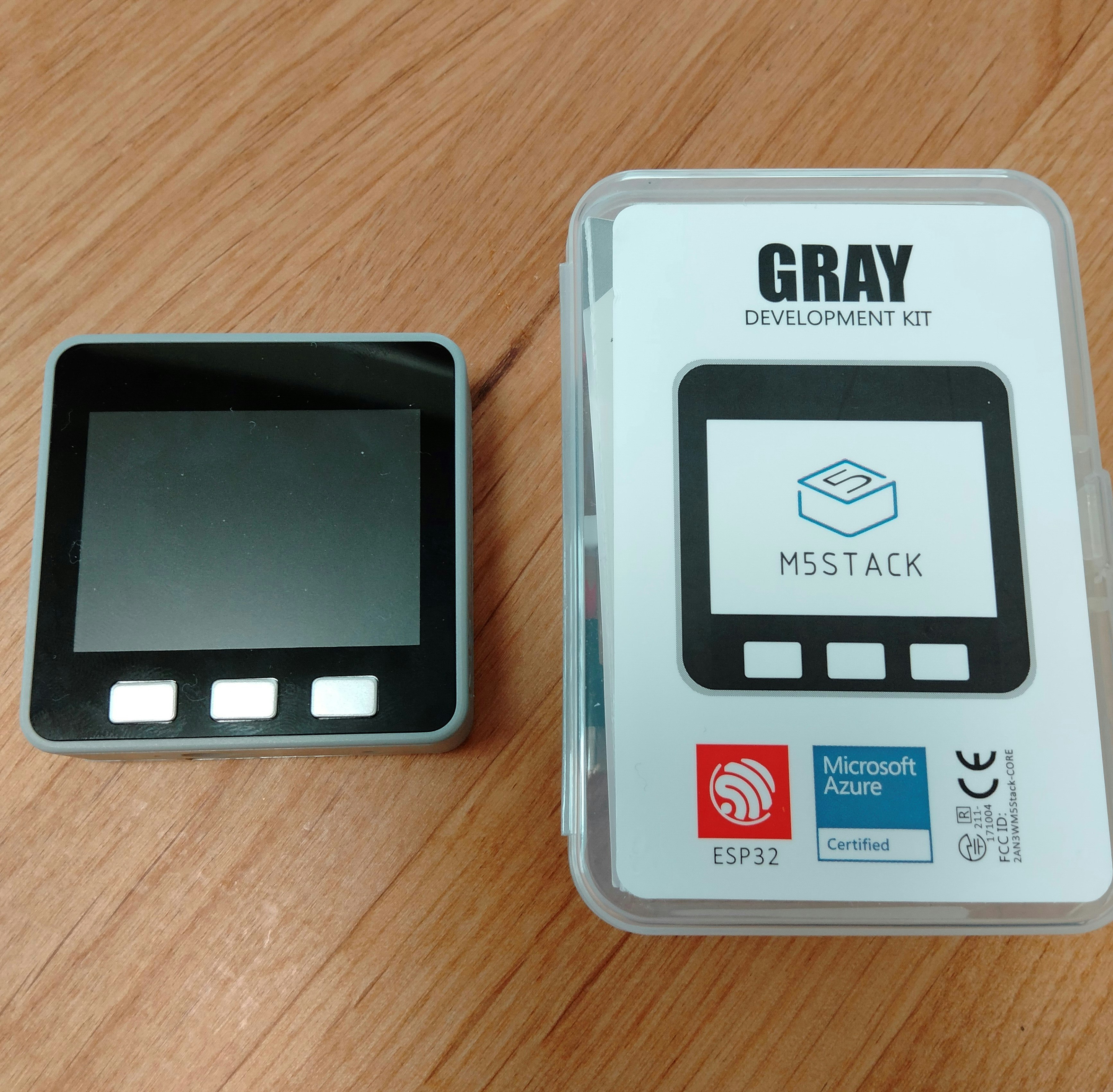

思っていたより小さくてびっくり。

手順の流れ

1. ArduinoIDEのインストール
2. USBドライバー(CP2104 Driver)のインストール
3. M5StackのPC接続
4. ArduinoIDEの初期設定
5. サンプルプログラム(Hello World)の実行

1. ArduinoIDEのインストール

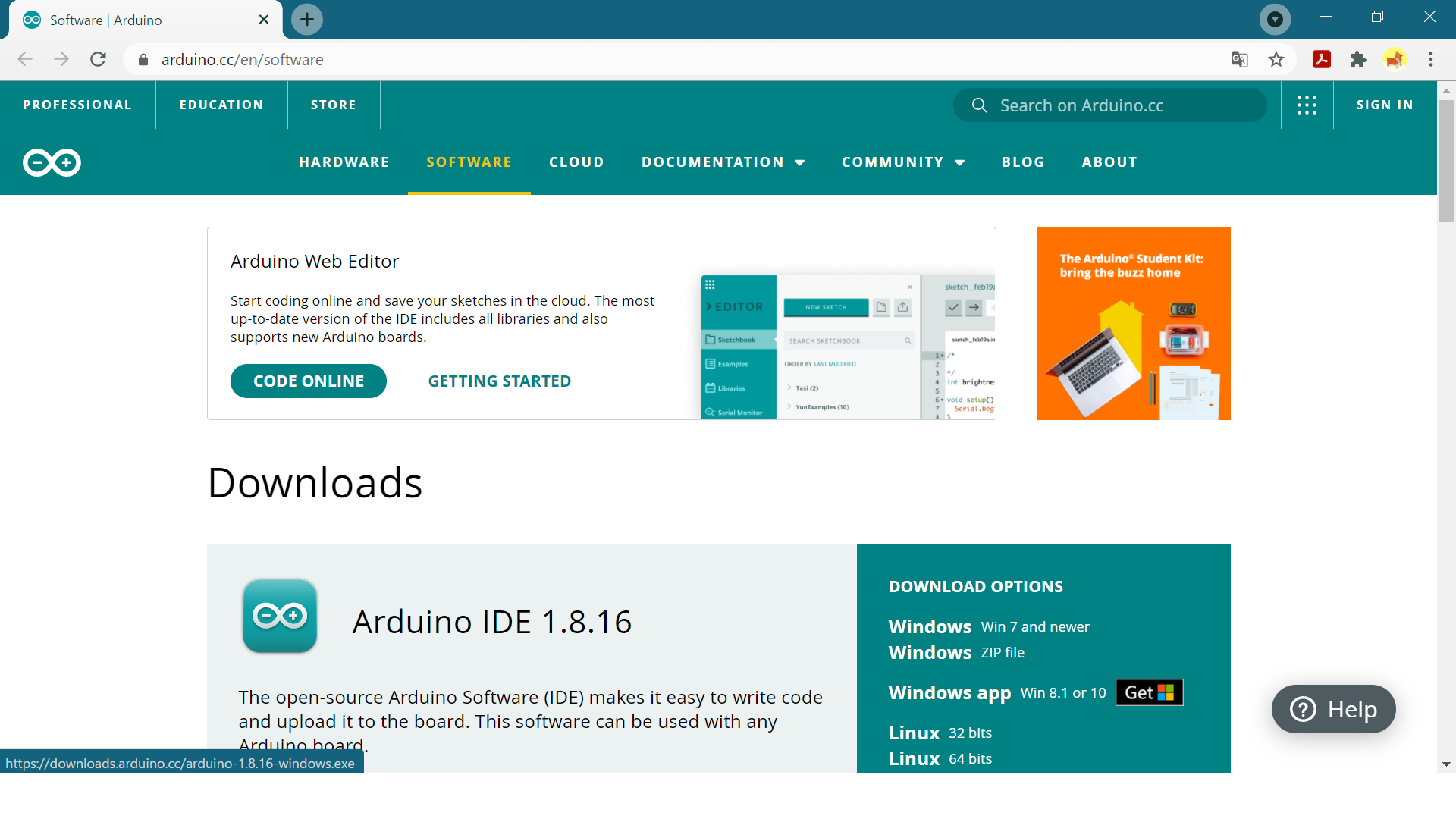

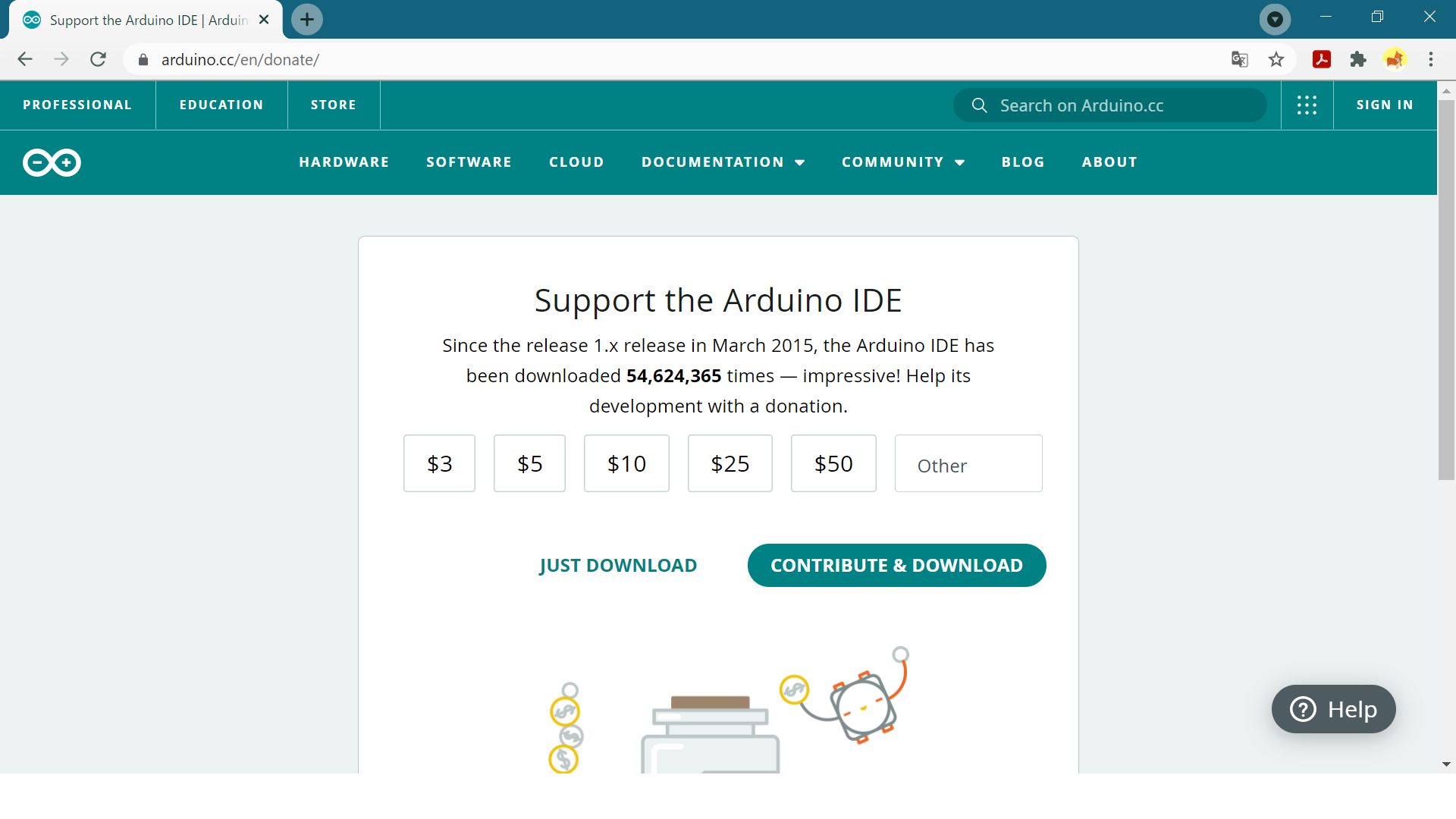

Arduinoのページにアクセスして、
自分の環境にあったインストーラーをダウンロードする。

ダウンロードしたインストーラーを実行し、指示に従ってインストールを進める。
私はデフォルトのままインストールしました。

2. USBドライバー(CP2104 Driver)のインストール

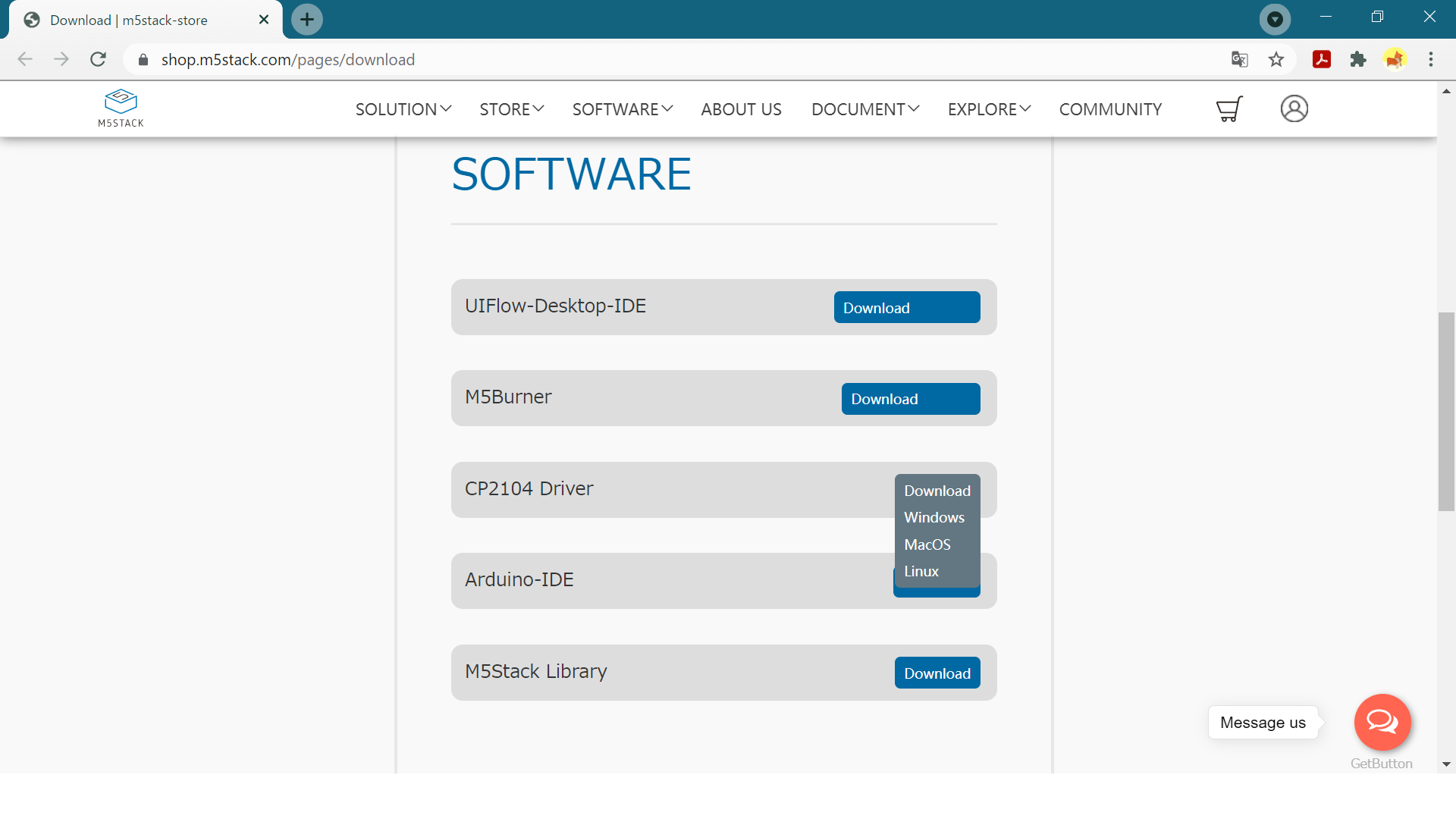

M5Stackのページから自身の環境にあったドライバーをダウンロードする。

ダウンロードした「CP210x_VCP_Windows.zip」を解凍し、PCの環境にあったインストーラーを実行する。私の環境は64bitなので、「CP210xVCPInstaller_x64_v6.7.0.0.exe」を選択。

3. M5StackのPC接続

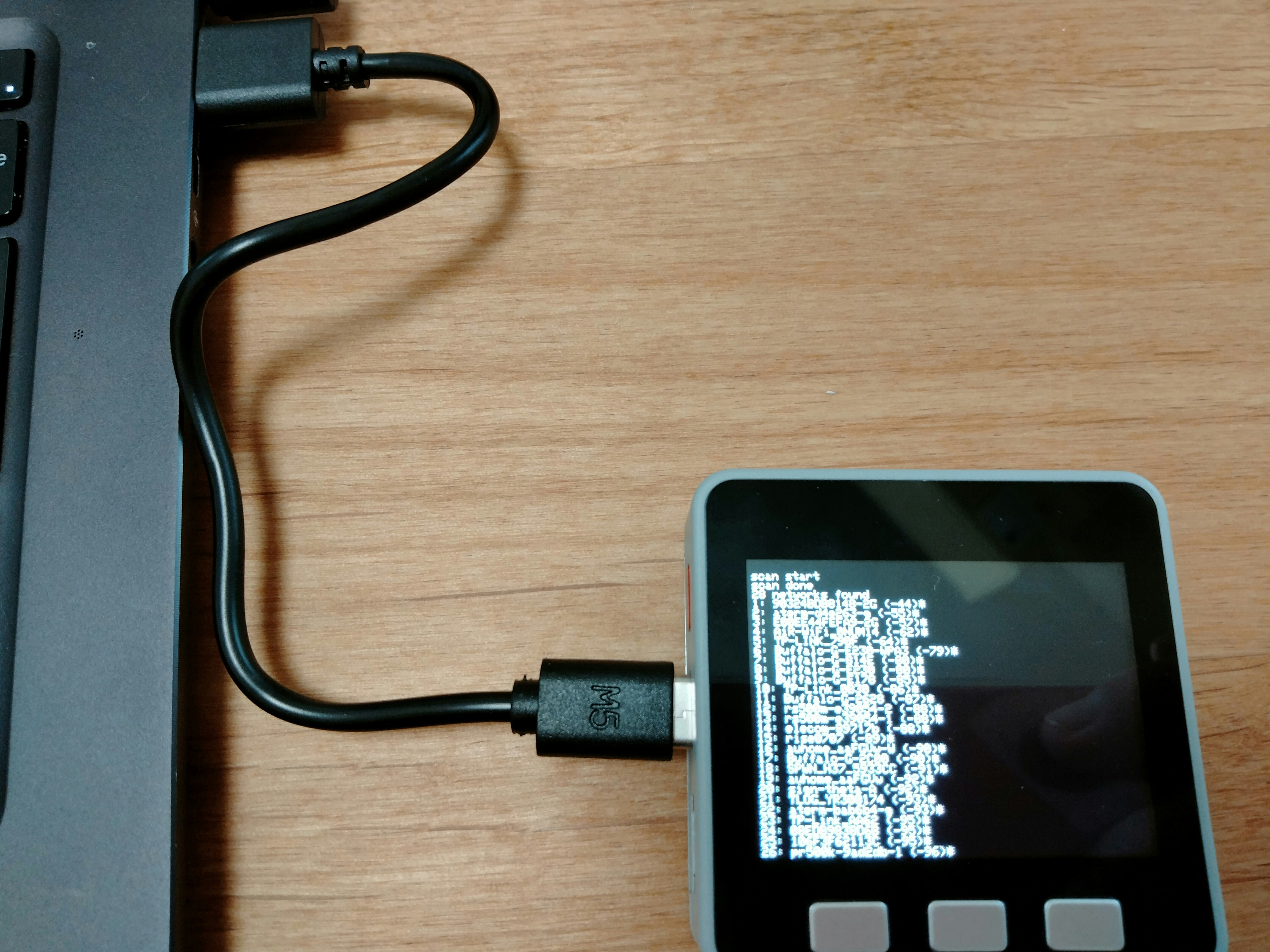

USB Type Cケーブルを用いて、M5StackをPCに接続した。

ここで起動音が鳴り、画面が切り替わった。
音が鳴ると思わなかったので、少しびっくり。

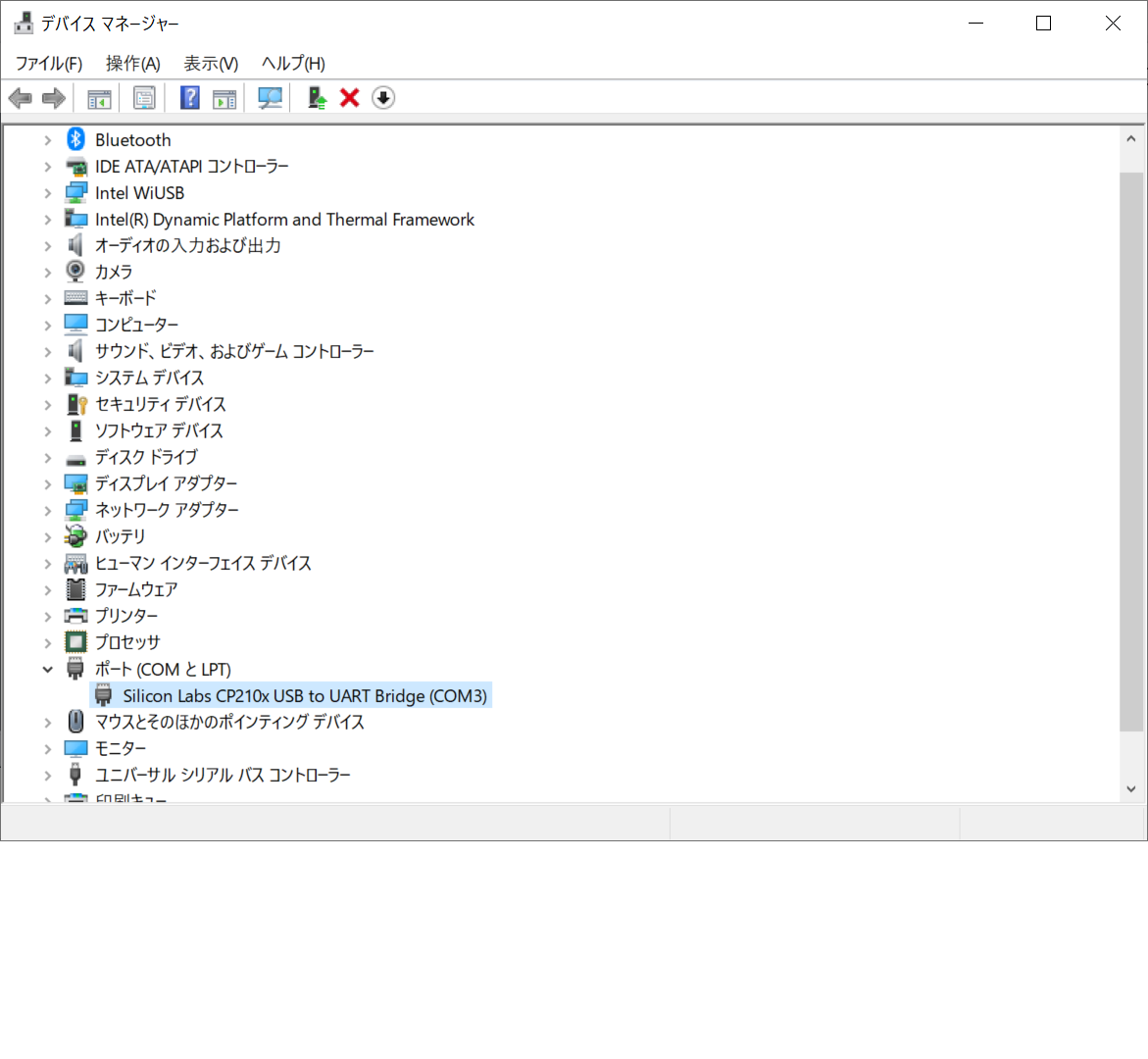

Windowsの画面左下のスタートボタンの上で右クリック > デバイスマネージャを開く。
「ポート(COMとLPT)」をクリックし「Silicon Labs CP210X USB～」が認識されていることと何番COMなのかを確認する。私の環境では、COM3で認識されていた。一応メモ。

4. ArduinoIDEの初期設定

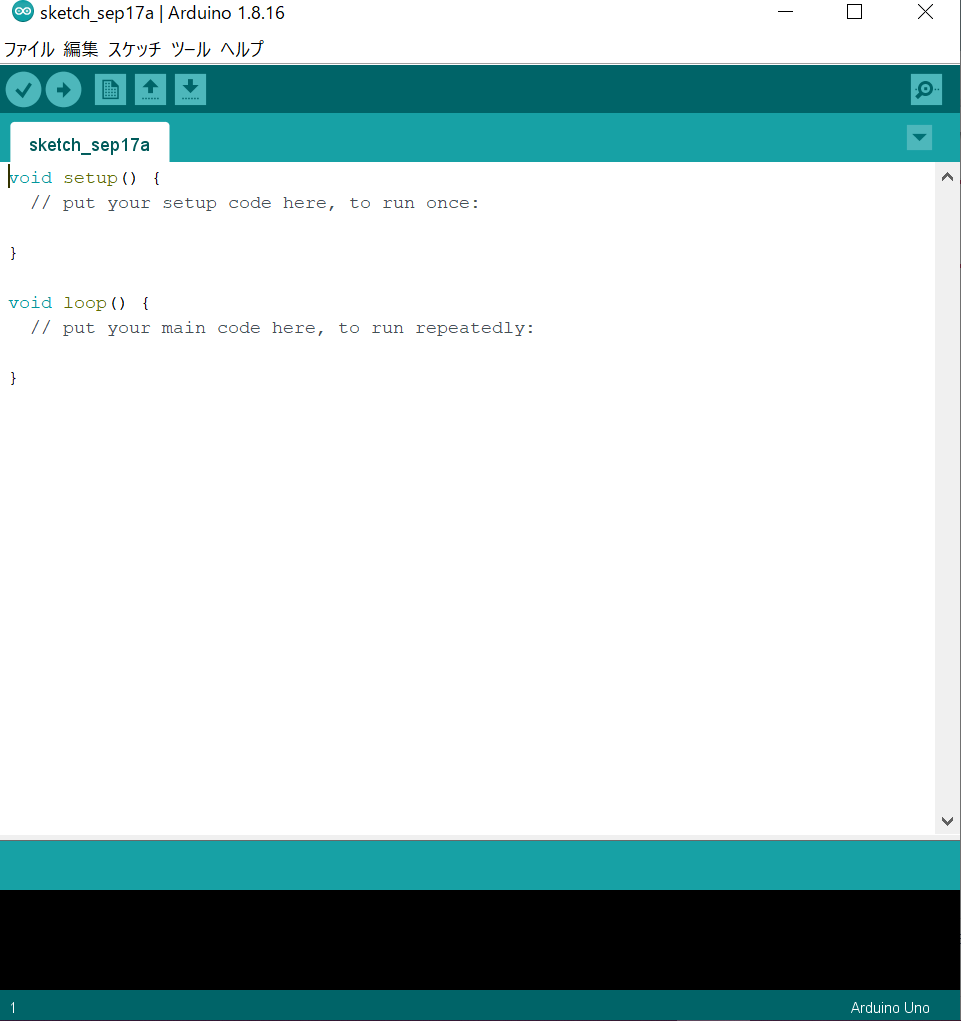

ArduinoIDEを起動する。

4.1 ボードマネージャの設定

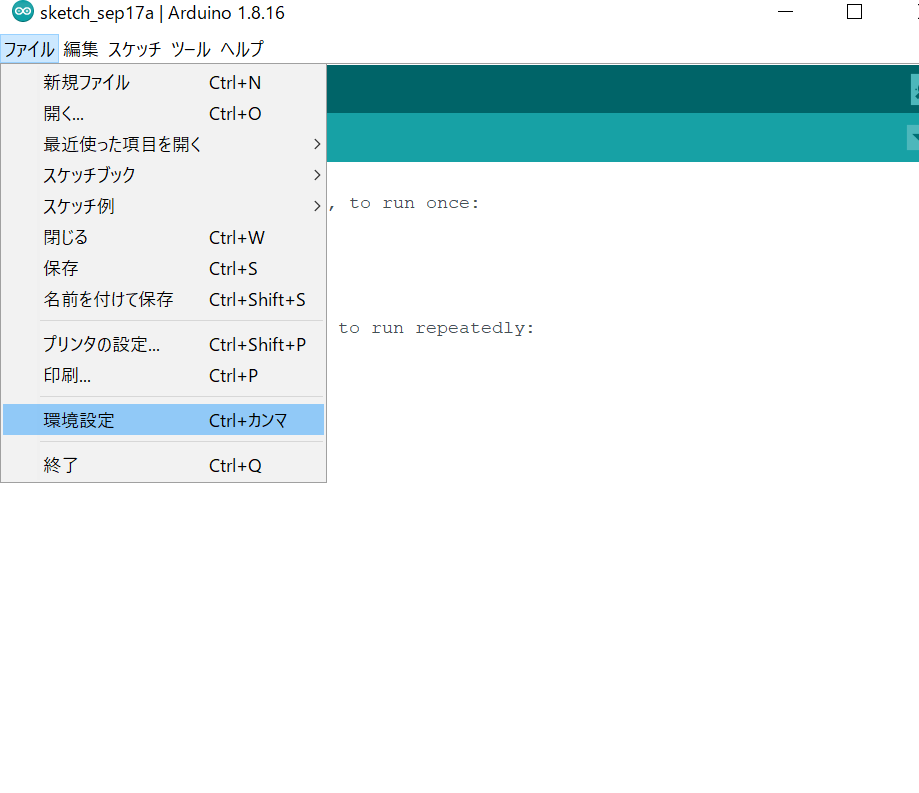

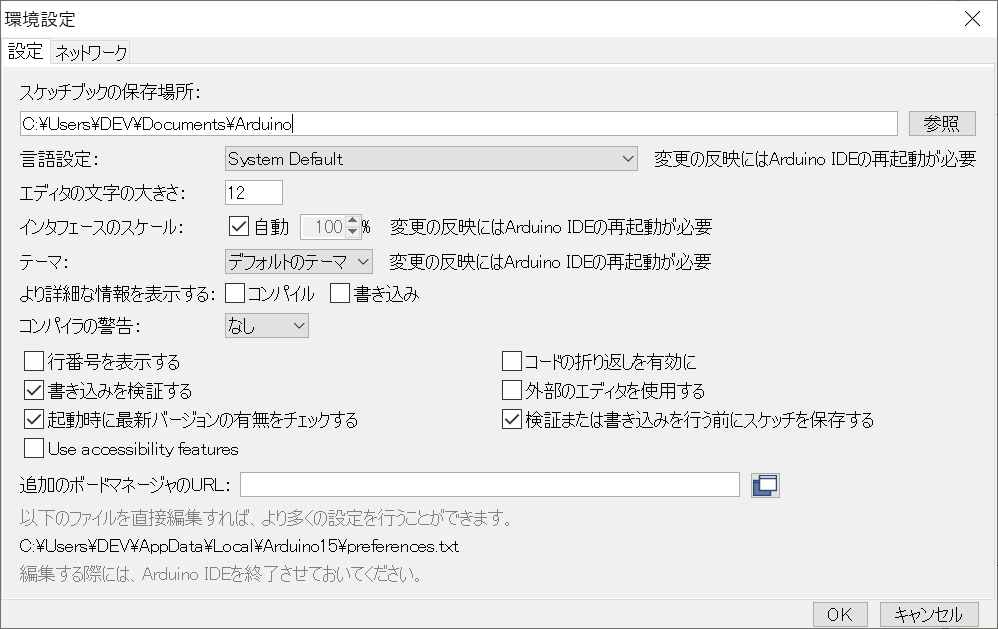

メニューからファイル > 環境設定を辿る。

追加のボードマネージャーのURLの右のアイコンをクリックする。

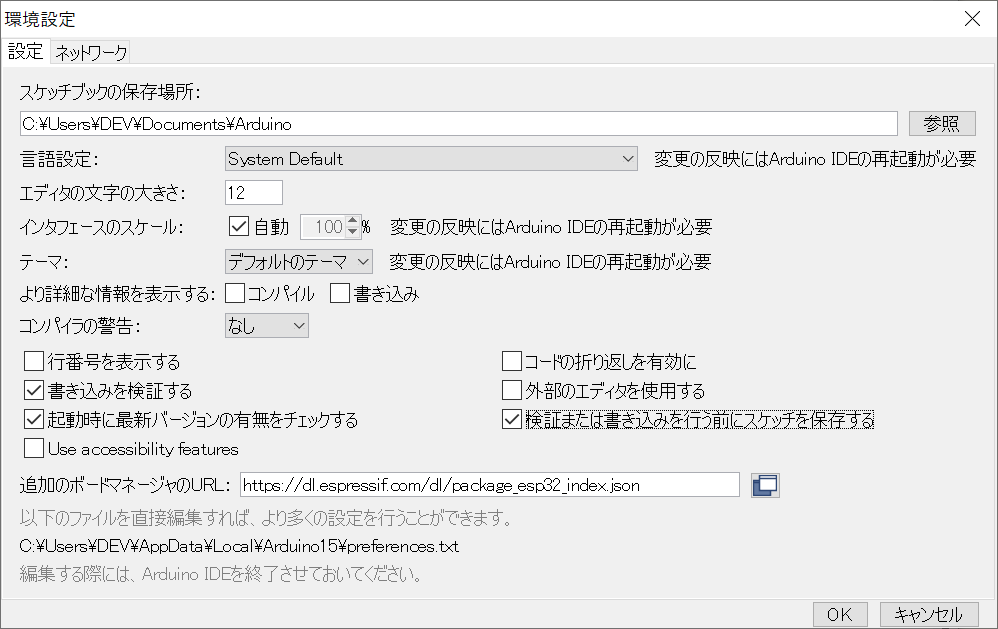

新しく出たポップアップに対して、https://dl.espressif.com/dl/package_esp32_index.json を入力し"OK"をクリックする。
※M5Stackに同梱されていたQuick Startに書かれていたURLがこちらでした。

元の画面に戻ったら、"OK"をクリックする。

4.2 ESP32ライブラリーのインストール

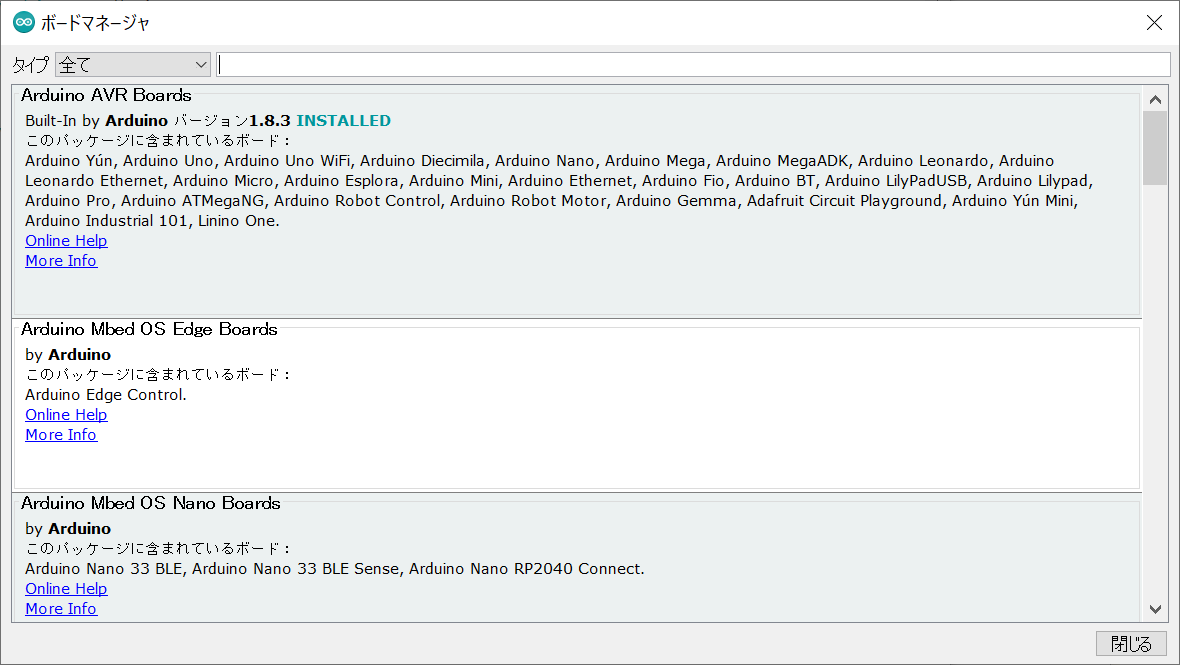

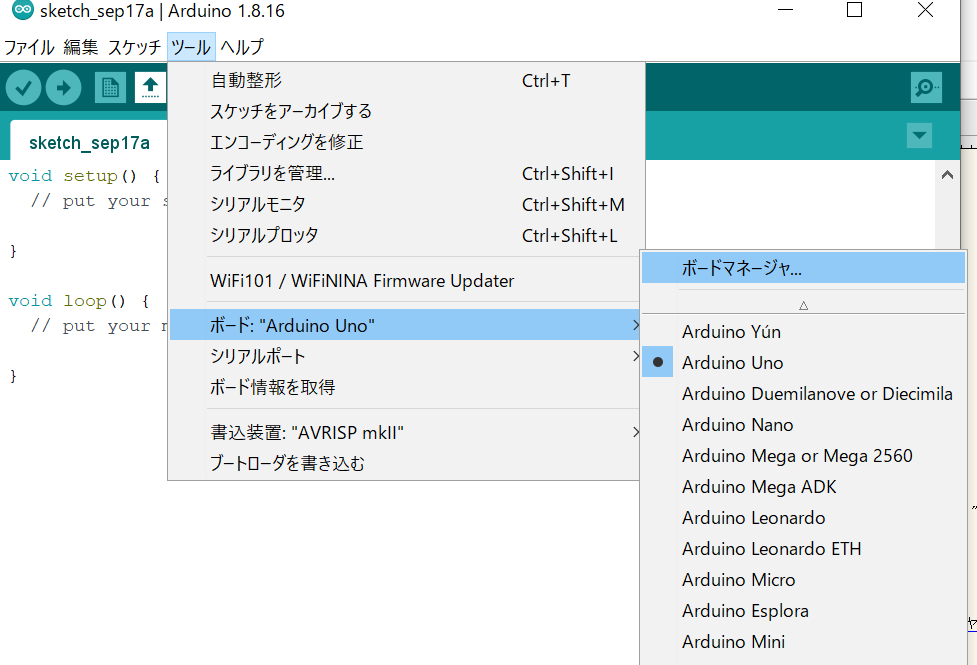

ESP32ライブラリーをインストールするために、ツール > ボード："Arduino Uno" > ボードマネージャーを開く。

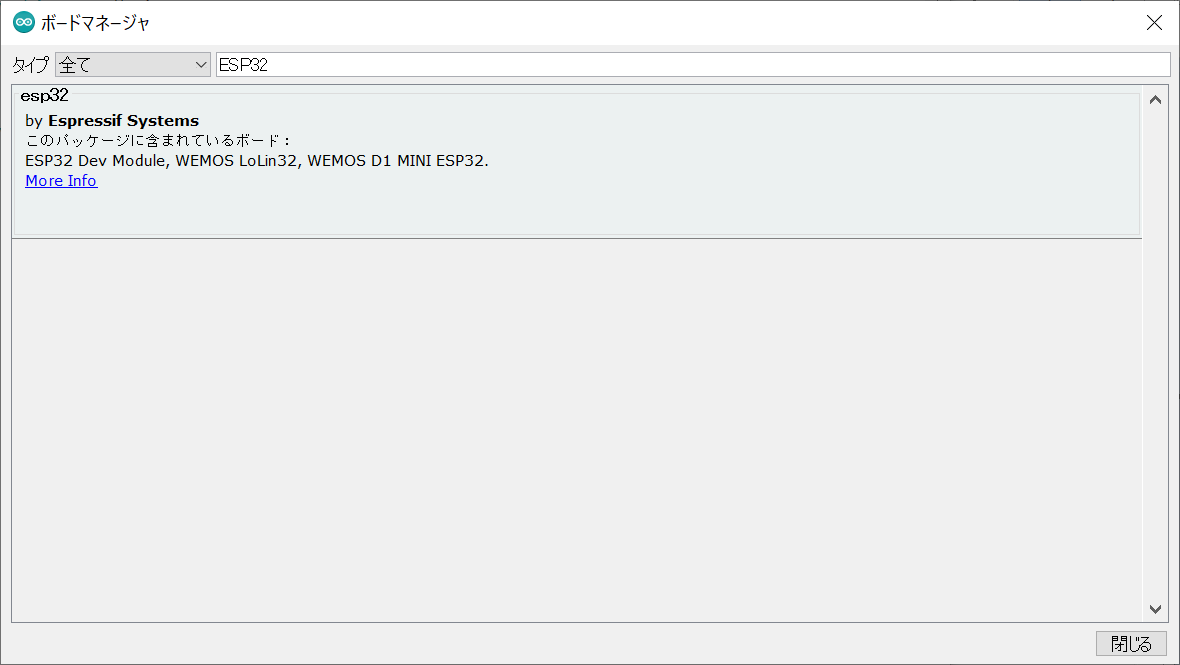

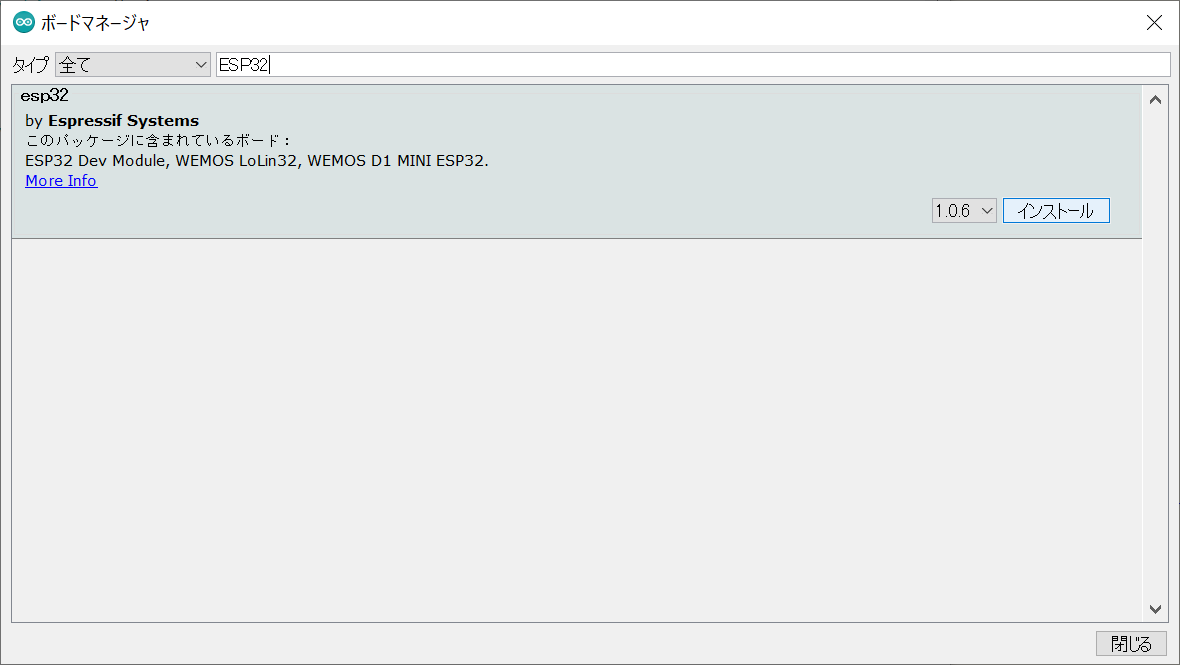

入力ボックスに"ESP32"を入力する。

表示されたライブラリーにカーソルを合わし"インストール"をクリックする。
※カーソルを合わせることで、右側にインストールボタンが出た。

インストールが完了すると、"～バージョン1.0.6"の記載の横に"INSTALLED"と表示された。
※私はインストール中にエラーが出たので、再度"インストール"をクリックすることでインストールを完了できました。

"閉じる"をクリックし、ポップアップを消す。

4.3 M5stackのライブラリーのインストール

M5stackのライブラリーのインストールのために、スケッチ > ライブラリをインクルード > ライブラリを管理 を開く。

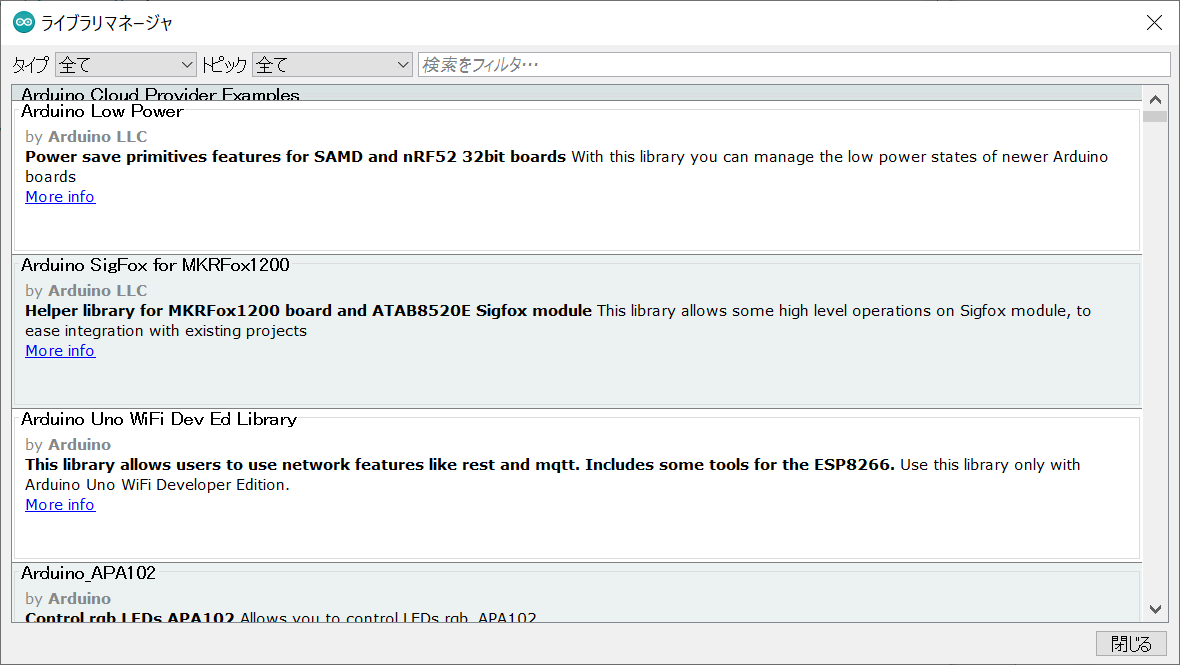

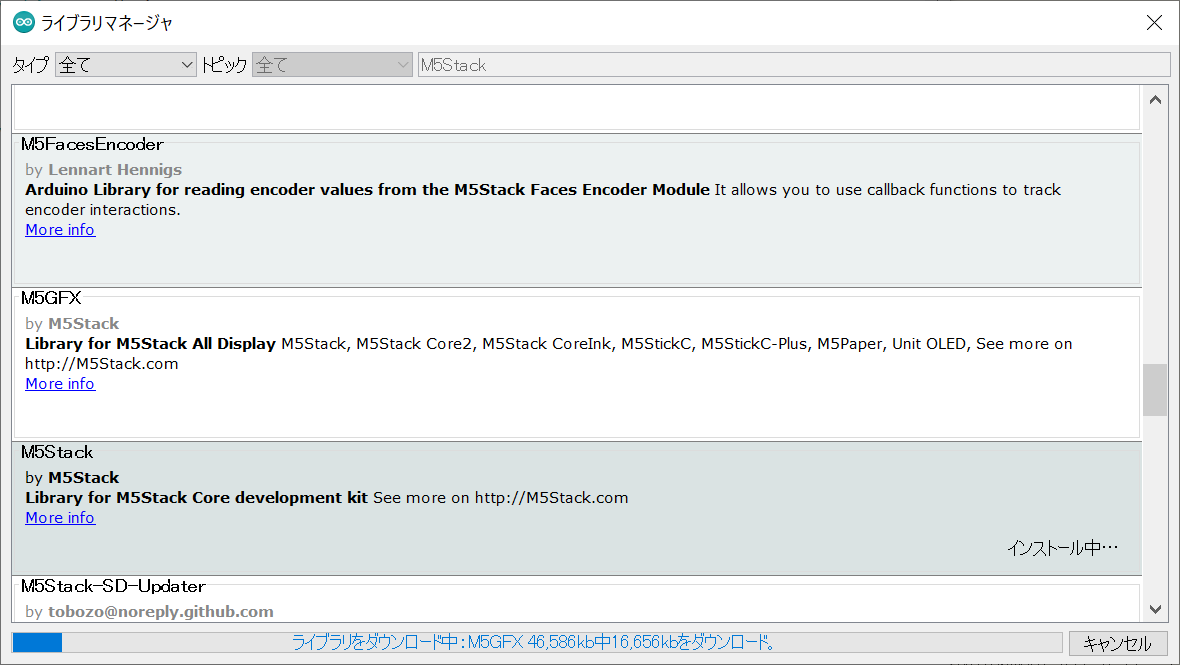

ライブラリーマネージャが表示された。

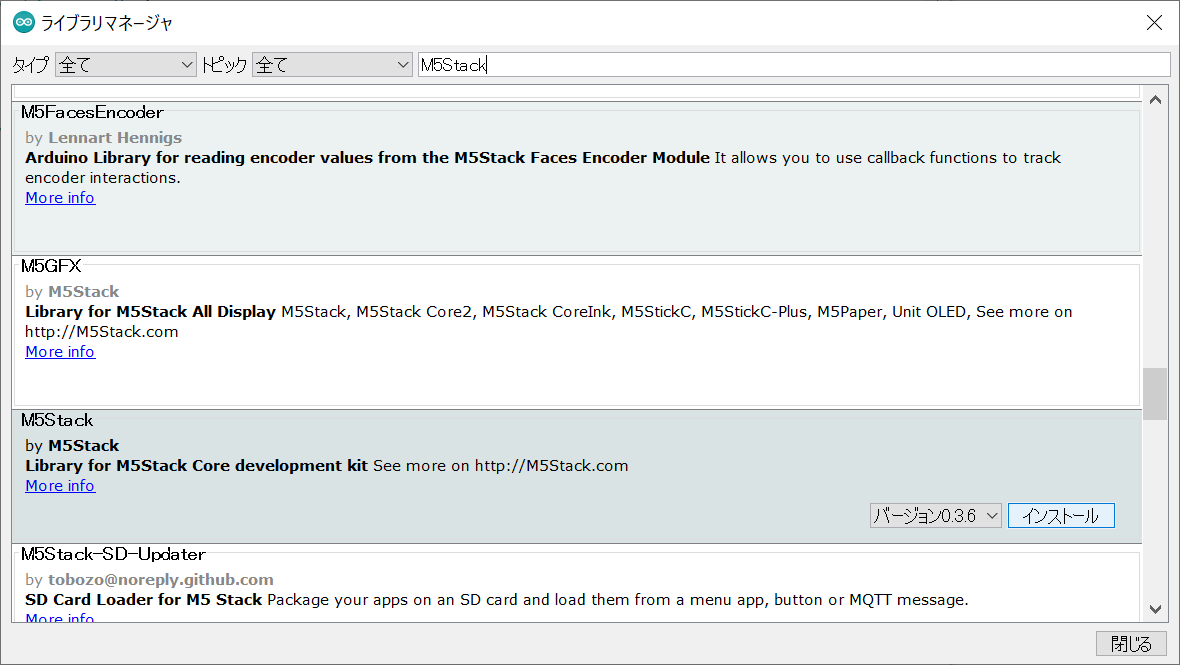

検索ボックスに"M5Stack"を入力し、下の方にある"M5Stack by M5Stack Library for M5Stack Core development kit"にカーソルを合わせて、"インストール"をクリックする。

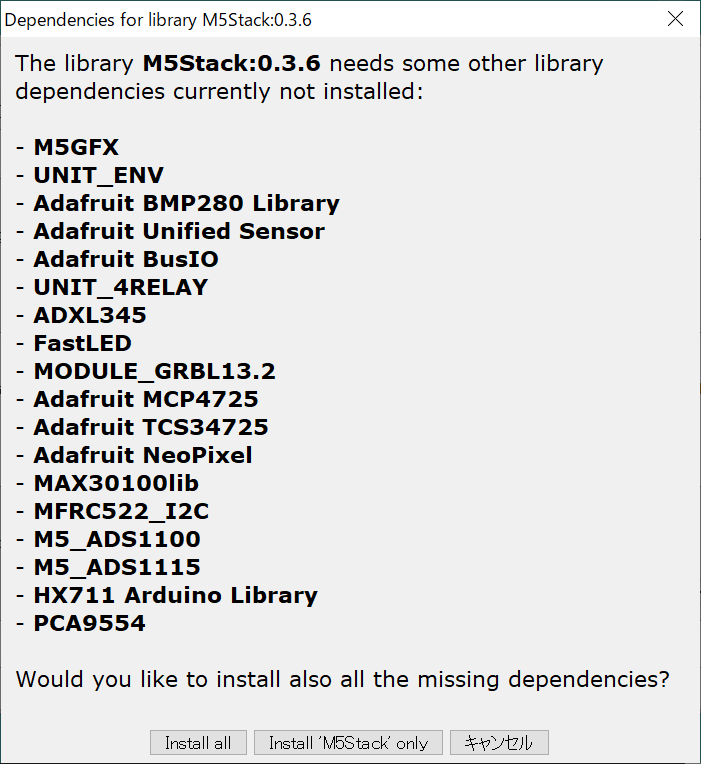

依存関係にあるいくつかのライブラリーがインストールされていないとメッセージが出たので、"Install all"をクリックした。

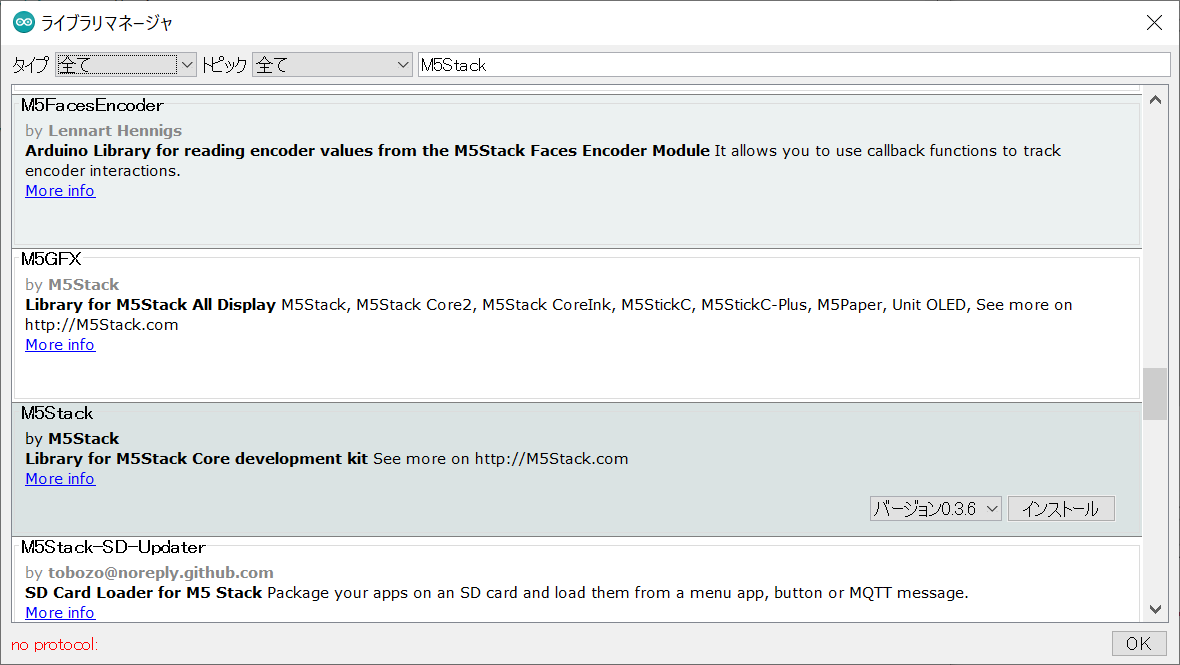

・・・が途中で、画面下部に「no protocol」エラー？が出てしまったので、調査した。

こちらのサイトCore 2 Arduino getting startedで似たような事象に遭遇していた方がいた。

Work around found:
　・Fresh/clean install of Arduino
　・Install M5Core2 in Library Manager & opt to include all 15 dependencies (will fail with "no protocol:" error)
　・Install manually the 5 remaining dependencies that failed (MFRC522_I2C,M5_BM8563,M5_ADS1100,M5_ADS1115,HX711 Arduino Library,PCA9554)
　・Install M5Core2 v0.0.1 in Library Manager (downgrade)
　・Update M5Core2 in Library Manager to latest version (0.0.6), will list 0 dependencies and ask if you would like to install them, but select "Install 'M5Core2' only".

Can now compile and run helloworld example (and others too). Confirmed same install problems encountered on a second PC, and same work around solved it.

Arrgh~! Shouldn't be this messy/difficult.

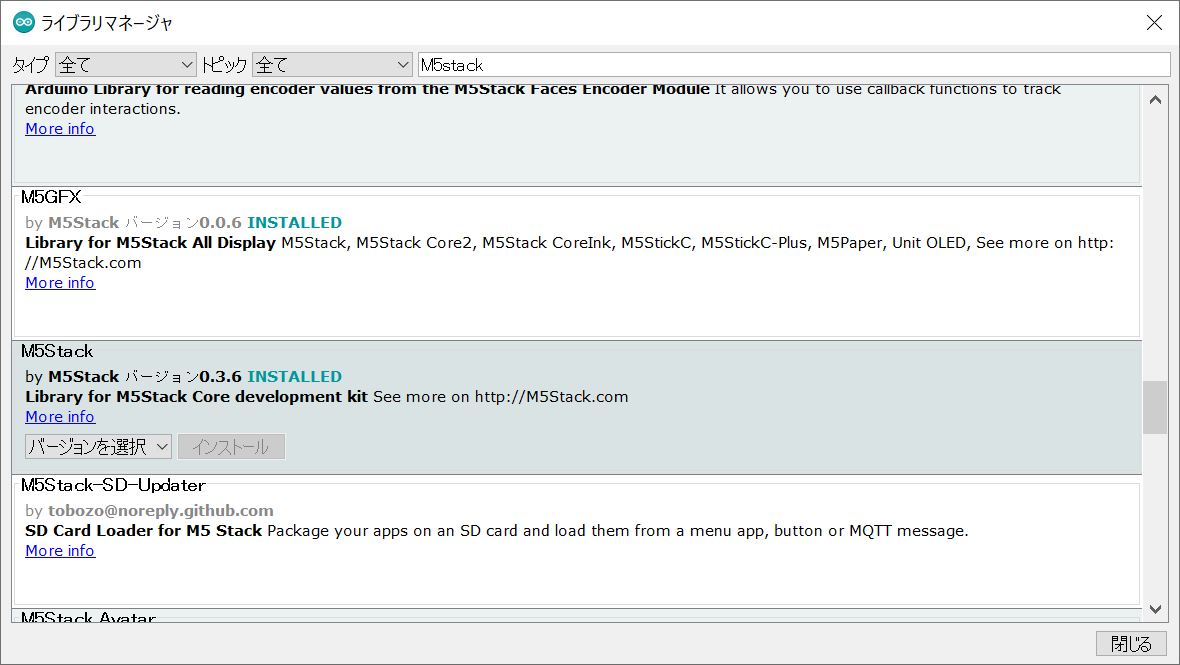

一つ目に書いてある、Arduinoをフレッシュ(Arduinoの再起動でいいのか？)を実施した。再度、ライブラリー管理から"M5Stack"の状態を確認すると"INSTALLED"になっていた。これでいいのか・・・。気になるが一旦無視して進むことにする。

4.4 ボードの選択

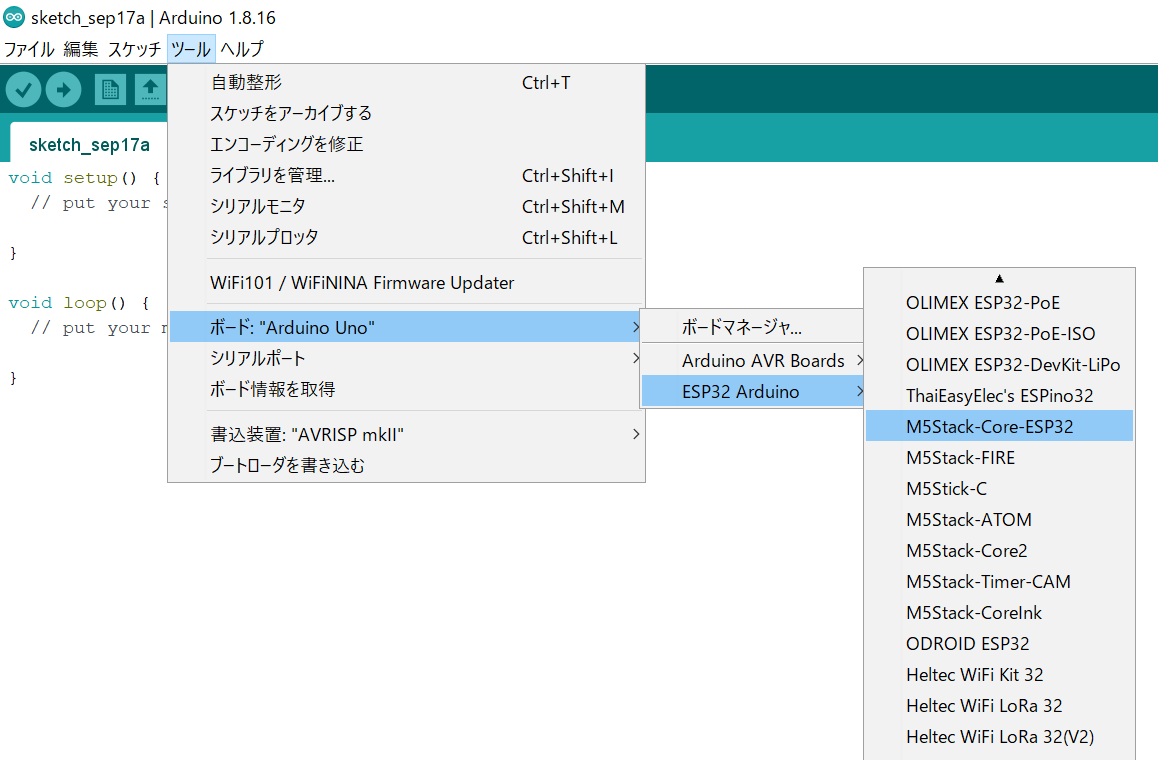

ツール > ボード > ESP32 Arduino > M5Stack-Core-ESP32 をクリックする。

5. サンプルプログラム(Hello World)の実行

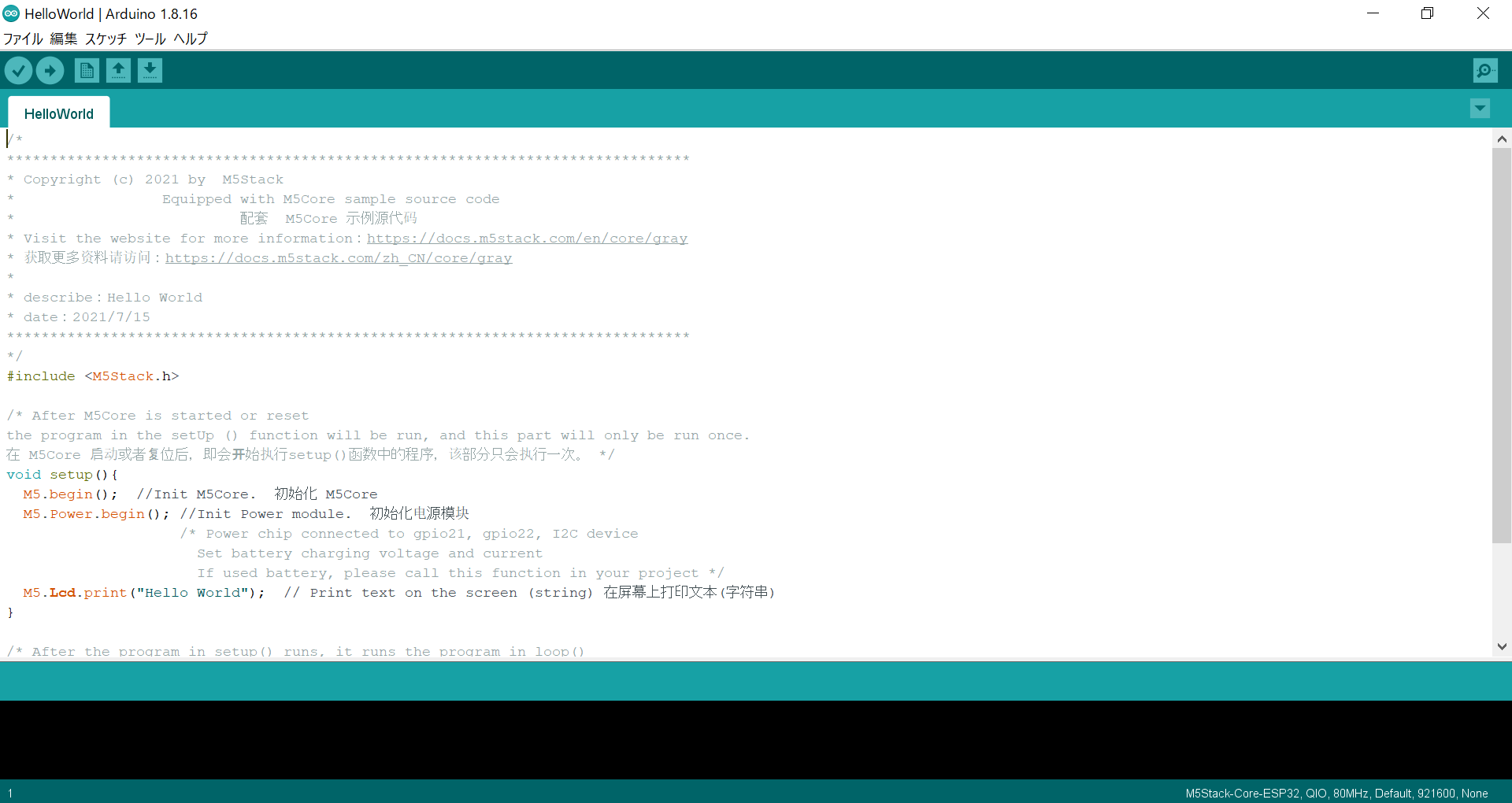

メニューからファイル > スケッチ例 > カスタムライブラリーのスケッチ例 > M5Stack > Basics > HelloWorldをクリックする。

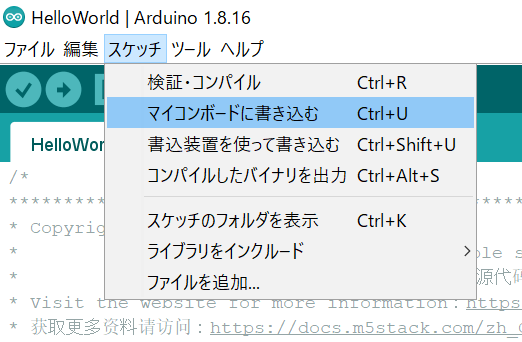

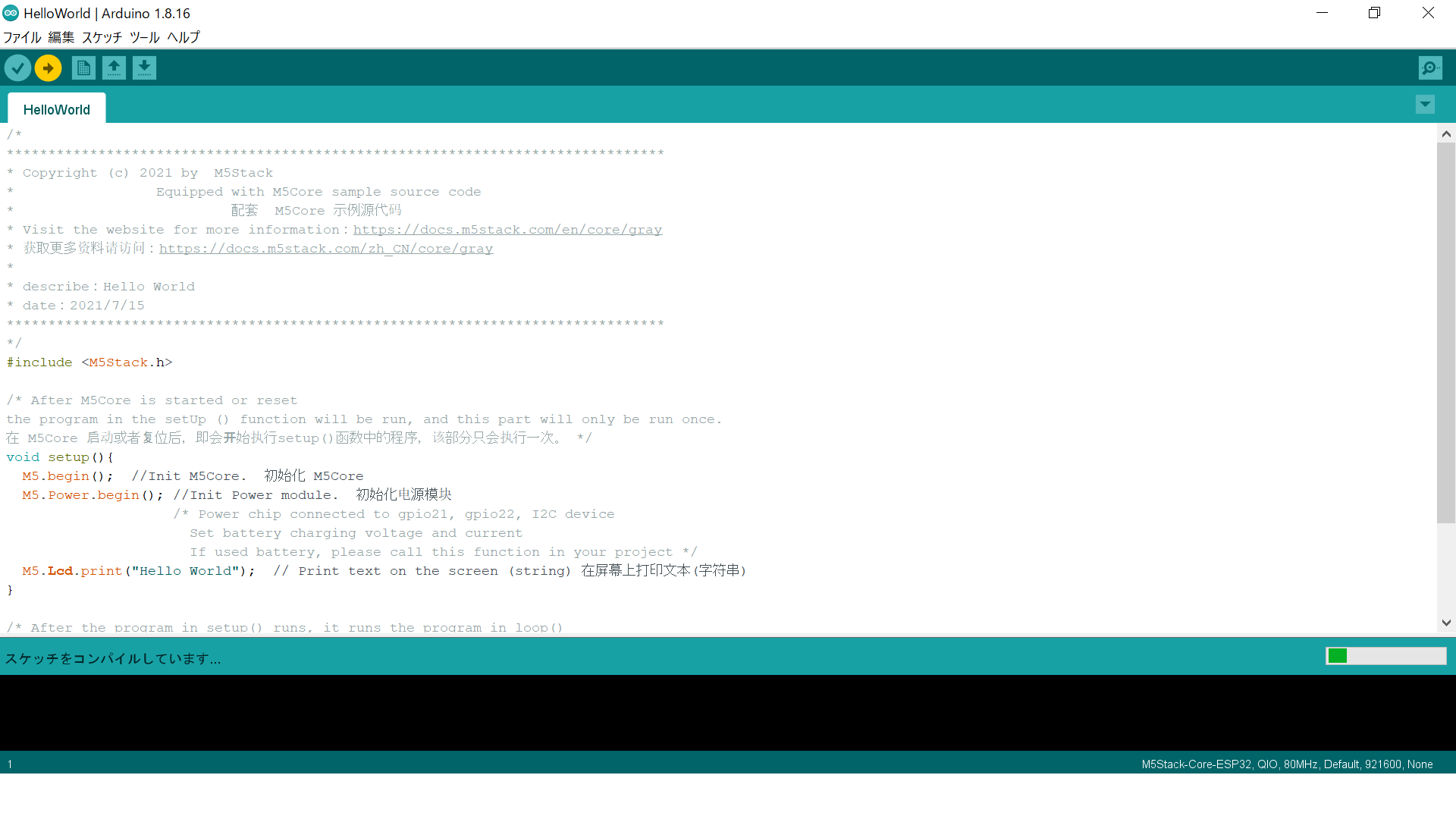

新しい画面が開かれるので、メニューからスケッチ > マイコンボードに書き込むをクリックする。

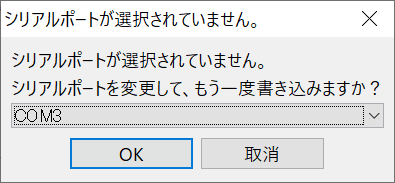

以下の注意が出た。接続しているのはCOM3のシリアルポートであっていることを確認済みなので、"OK"をクリックする。

"OK"をクリックする。

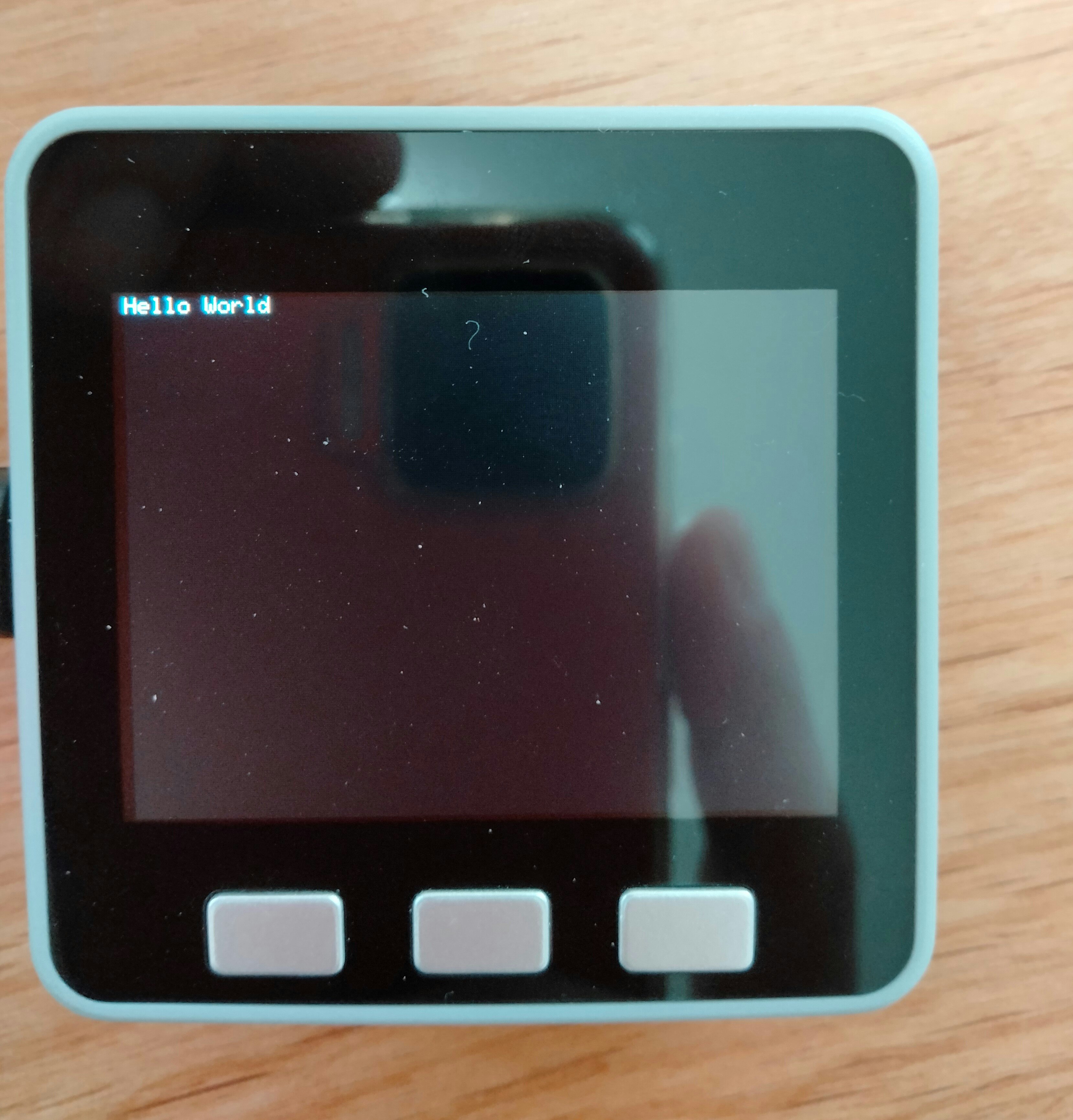

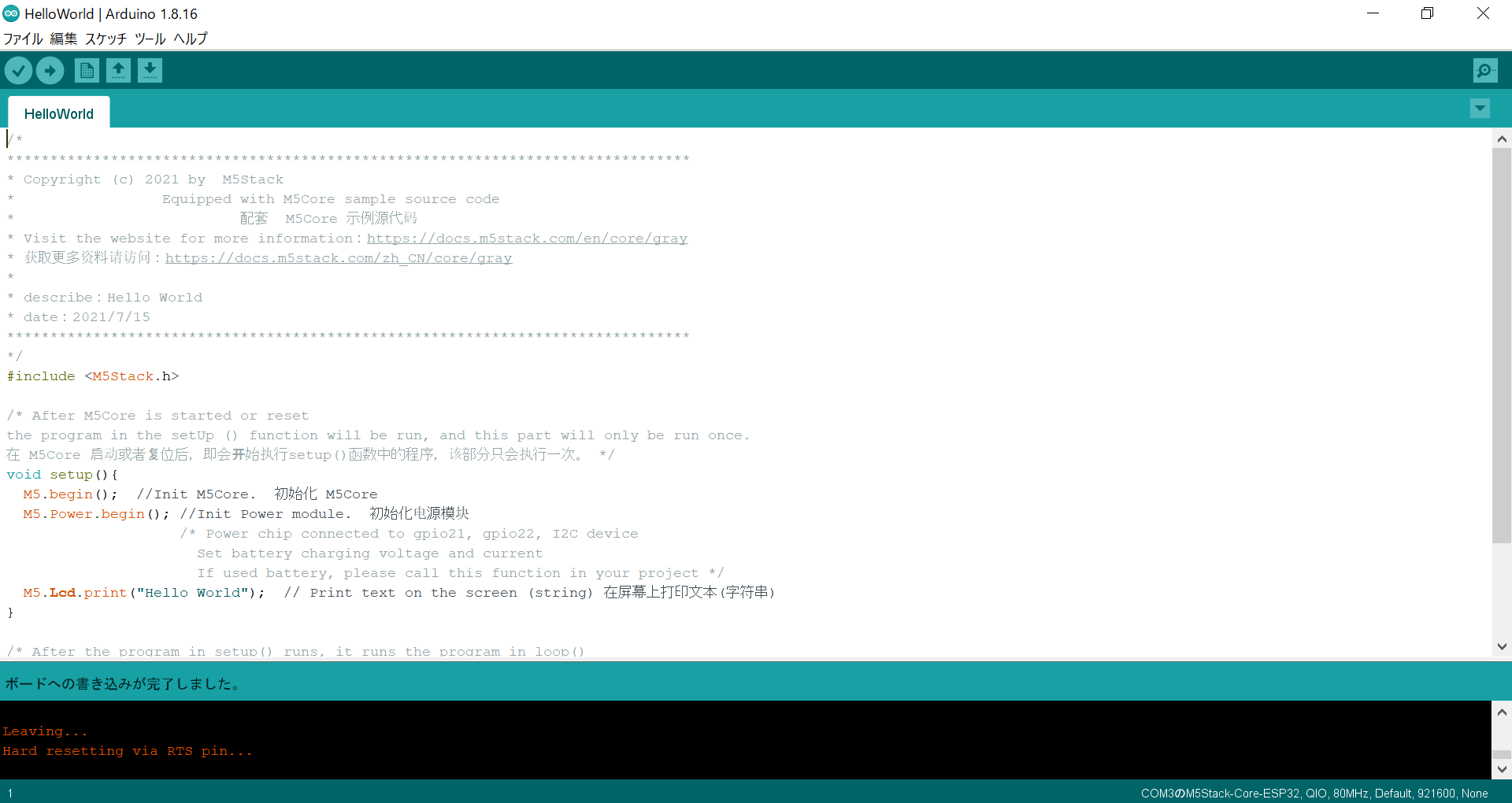

下部に"ボードへの書き込みが完了しました。"のメッセージが完了し、M5Stackに「Hello World」と表示された。

手順は以上。

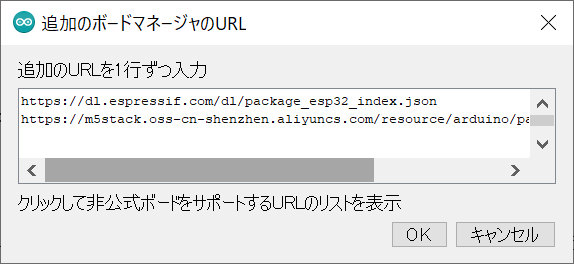

全ての手順が終わってからM5Stackの公式ページに「追加のボードマネージャーのURL」に設定するURLとして https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/arduino/package_m5stack_index.json を指定するように記載されていることに気づいた。製品に同梱されていたQuick StartのURLと異なるが、こちらのURLも追加しておくことにする。設定はこんな感じ。

以下の記載があった。

2.Copy the following M5stack Boards Manager url to Additional Boards Manager URLs:

https://m5stack.oss-cn-shenzhen.aliyuncs.com/resource/arduino/package_m5stack_index.json
