[AWS]猫でもわかるDirect Connect(Cloud Wan対応版)

Last updated at Posted at 2023-12-03

はじめに

この記事はNTTテクノクロスAdvent Calendar 2023 の 4日目の記事になります。

NTTテクノクロスの加藤です。
普段はメガクラウドチームにてAWS関連の業務をしています。

資料紹介

AWS Direct Connectを俯瞰して理解するためにまとめた資料です。あくまでも私個人が理解した内容をイメージ図にしたものです。そのため不正確な箇所もありますがそこは大目に見てください。

作成動機

私は図にして整理しないと理解が進まないタイプです。Direct Connectを勉強していた時に必要に迫られて描きました。

改版履歴

年月 内容
2022年1月 作成着手
2022年3月 第1版完成(社内有識者レビュ2回実施)
2022年7月 第2版(専門NW対策時に加筆)
2023年2月 第2.1版(JAWS-UG 朝会 #42 LT発表用に誤記修正)
2023年11月 第3版(Cloud Wan追加、全体見直し)

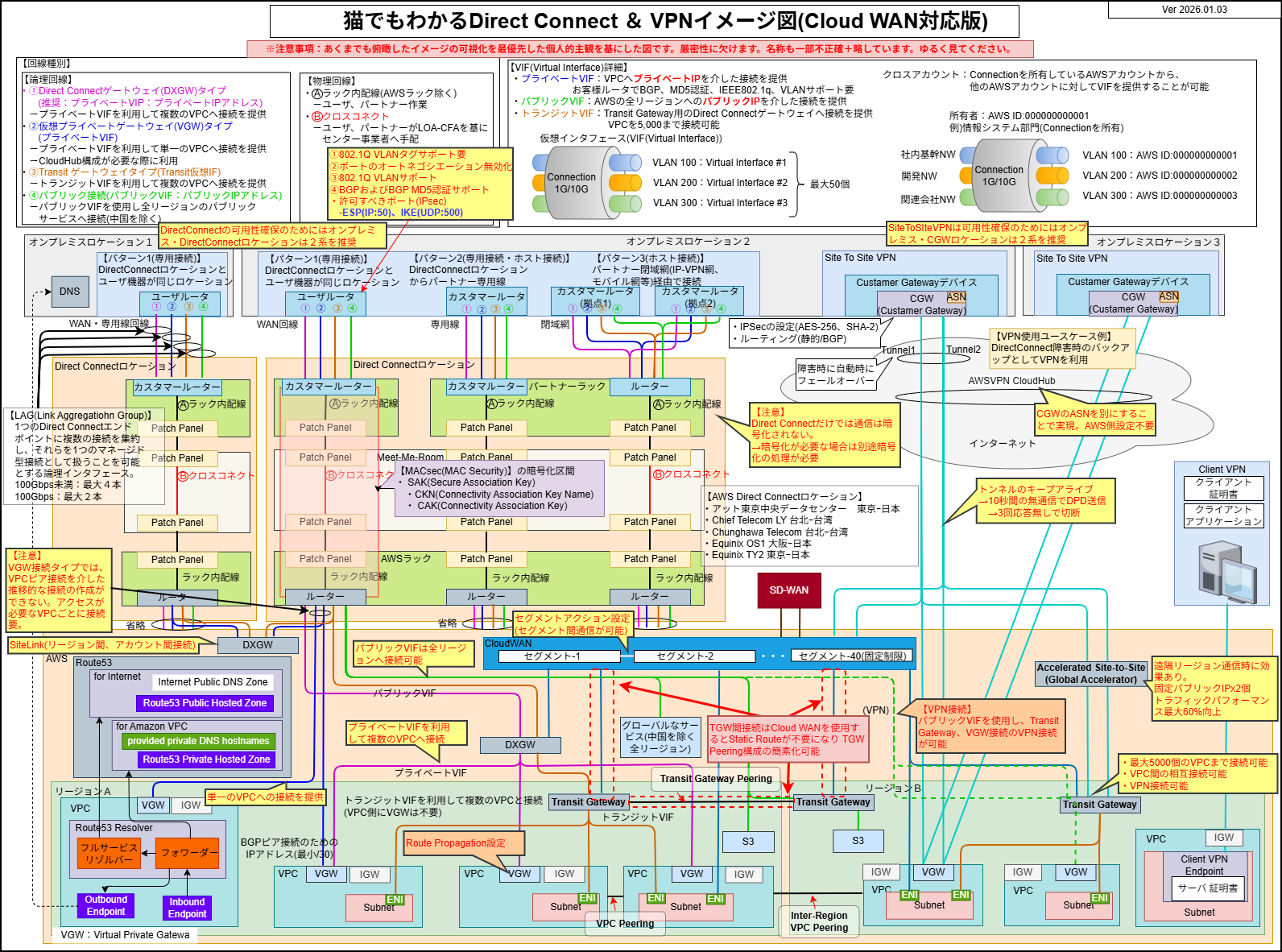

猫でもわかるDirect Connect & VPNイメージ図


【2024/09/02追記】

DirectConnect接続環境におけるAmazon Route53、特にリゾルバーのエンドポイントの役割を俯瞰して理解するために、Route53部分を拡大したイメージ図を作成しました。そちらも合わせて見て頂くとより理解が深まるかと思います。

作成効果

この図が頭の中に入っていたので、2022年3月受験ソリューションアーキテクトプロフェッショナル、2022年7月受験専門NWではDirect Connect関連の問題は悩まずに済みました。

想定読者

これからDirectConnectを勉強する人に一番需要があるかと思います。勉強する時にこの図を横に置いて出てきたキーワードが図のどこにあるかを確認するのがおすすめです。

業務貢献

現在初めてDirectConnectを含むシステム設計・構築をしています。そこでお客様へDirectConnectを説明する時の資料として活用しました。特にVIFの種類と接続機器、Route53 resolverの説明では重宝しました。またCloud Wanを提案したかったため今回第3版として加筆しました。

補足説明

資料名に偽りありです。Direct Connectとは別サービスのSiteToSiteVPN、ClientVPN、Cloud Wanも記載しています。AWSと外部の接続方法を取りまとめた資料としてみてください。

おわりに

初期の完成度が低いバージョンに対して丁寧なレビュ+適切なコメントをしてくださった同じチームの岩瀬さんには心から感謝しています。

2024/04追記

2023年12月にCloudWatch Network MonitorがGAされDirectConnectのNW監視が手軽に行えるようになりました。

2024/08追記:猫でもわかるシリーズ紹介

過去に私が作成した猫でもわかるシリーズ記事の紹介です。

参考文献

AWS Direct Connectユーザーガイド
AWS Black Belt Online Seminar「AWS Direct Connect」
AWS Black Belt Online Seminar「AWS Cloud WAN概要」
