@kafumi(Takafumi Kanda)

AndroidのアニメーションAPIまとめ 2018

Last updated at Posted at 2018-12-30

Android Dev Summit 2018のセッション Get Animated が、AndroidのアニメーションAPIのまとめとして素晴らしかったのですが、Googleのセッションの常として、YouTube動画はあるけれどスライド資料がなかったので、メモがてら要点をまとめました。

アニメーションAPI一覧

API名 APIレベル
View Animations 1+
Value Animator 11+
Object Animator 11+
View Property Animator 12+
Animated Vector Drawable 21+ (AndroidXライブラリにより14+で利用可能1)
Physics (AndroidX) 14+2
Transitions 19+ (AndroidXライブラリにより14+で利用可能)
Motion Layout (AndroidX) 18+

どのAPIを使うべきかの判断フロー

  1. 複数のViewが関係する複雑なアニメーション、かつ、ユーザー操作に応じたアニメーション
    → Motion Layout
  2. 途中で中断する可能性がある、かつ、ユーザー操作に応じたアニメーション
    → Physics
  3. Activity/Fragment遷移時のShared elementなど、ウィンドウ内容のアニメーション
    → Transitions
  4. ベクター画像のアニメーション
    → Animated Vector Drawable
  5. ウィンドウ全体のアニメーション
    → View Animations
  6. Viewプロパティのアニメーション
    → View Property Animator
  7. Viewプロパティ以外のカスタムアニメーション3
    → Value Animator
  8. 汎用的なプロパティアニメーション
    → Object Animator

View Animations

  • android.view.animation

  • ViewのDrawパスで実行されるので、必ずViewのサイズが計測済みの状況で実行される、という特徴がある

    • そのため、10% などの相対サイズ表現が使える

  • リソースXMLは res/anim フォルダに配置する

    <set xmlns:android="http://schemas.android.com/apk/res/android"
     android:shareInterpolator="false">
    <translate
        android:fromYDelta="0"
        android:toYDelta="-2%"
        android:interpolator="@interpolator/fast_out_slow_in"
        android:duration="425"/>
    <alpha
        android:fromAlpha="1.0"
        android:toAlpha="0.9"
        android:interpolator="@interpolator/linear"
        android:duration="117"/>
</set>

  • 以下のケースで必要になるが、それ以外では使う必要はない

    • Windowアニメーション
    • Fragmentアニメーション (サイズの計測後に開始する必要があるアニメーションだけ)

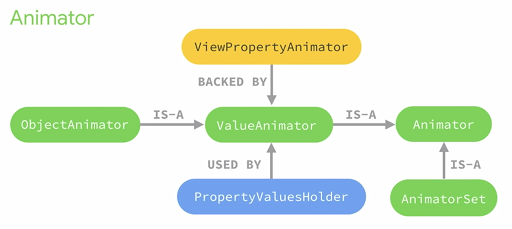

Animator

Value Animator

  • ValueAnimator

  • オブジェクトのプロパティではない、独立した値を変化させて、アニメーションを実装するときに使う

  • 変化前後の値や、アニメーション時間など、リソースXMLでは animator タグで定義できる

    <animator xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="1000"
    android:valueFrom="1"
    android:valueTo="0"
    android:valueType="floatType"
    android:repeatCount="1"
    android:repeatMode="reverse"/>

  • コードでは、次のように定義・実行できる

    ValueAnimator.ofInt(0, 4).apply {
    repeatCount = 10
    duration = 1000
    addUpdateListener { valueAnimator ->
        val value = valueAnimator.animatedValue as Int
        // ...
    }
}

Object Animator

  • ObjectAnimator

  • Viewに限らず、何らかのオブジェクトのプロパティ変化で表現できるアニメーションの実装に使う

  • 変化前後のプロパティ値や、プロパティの名前、アニメーション時間など、リソースXMLでは objectAnimator タグで定義できる

    <objectAnimator xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="1000"
    android:valueTo="200"
    android:valueType="floatType"
    android:propertyName="y"
    android:repeatCount="1"
    android:repeatMode="reverse"/>

  • コードでは、次のように定義・実行できる

    ObjectAnimator.ofFloat(view, View.ALPHA, 1f, 0f).apply {
    duration = 100
}.start()

  • PropertyValuesHolder (APIレベル23+) を使うと、複数のプロパティを同時にアニメーションできる

    val scaleX = PropertyValuesHolder.ofFloat(View.SCALE_X, 0.5f, 1f)
val scaleY = PropertyValuesHolder.ofFloat(View.SCALE_Y, 0.5f, 1f)
val alpha = PropertyValuesHolder.ofFloat(View.ALPHA, 0f, 1f)

ObjectAnimator.ofPropertyValuesHolder(view, scaleX, scaleY, alpha).apply {
    duration = 100
}.start()

  • AnimatorSet を使うと、複数の Animator を協調して実行できる

View Property Animator

  • ViewPropertyAnimator

  • View.animate() で ViewPropertyAnimator のインスタンスを取得し、実行する

    view.animate()
    .scaleX(1f).scaleY(1f).alpha(1f)
    .setInterpolator(OvershootInterpolator())
    .start()

  • 単一のViewに対して、シングルショットのアニメーションを実行する場合に向いている

Animated Vector Drawable

  • AnimatedVectorDrawable (AndroidX: AnimatedVectorDrawableCompat)
  • Vector DrawableとAnimatorをセットにしたもの。Vector Drawableのプロパティを、Animatorでアニメーションさせている
  • Android 7.0 (APIレベル25) 以降では、アニメーションがUIスレッドでなくRenderスレッドで実行されるので、アニメーションのジャンクが起こりづらくなっている

Physics

Transitions

  • android.transition (AndroidX: androidx.transition)

  • Viewレイアウトの変化をアニメーションさせるためのAPI

  • Transitionの内容は、コードや、res/transition に配置するXMLで定義できる

    <transitionSet xmlns:android="http://schemas.android.com/apk/res/android"
    android:transitionOrdering="sequential">
    <fade android:fadingMode="fade_out" />
    <changeBounds />
    <fade android:fadingMode="fade_in" />
</transitionSet>

  • Activity/Fragment遷移時に、ウィンドウの内容をアニメーションするときにも利用する


    (Restitching Plaid – Nick Butcher – Medium より)

Motion Layout

  1. 古いバージョンのサポートライブラリを使えば、APIレベル7+に遡ってサポート可能です ↩

  2. サポートしているバージョンに関する記述が見つからなかったので、全AndroidXライブラリの最低サポートバージョンであるAPIレベル14+が適用されると判断しました ↩

  3. セッションではこの順序で紹介されていたのですが、7 (Value Animator) と8 (Object Animator) の順序が逆なのでは、と思います。つまり、まずObject Animatorが使えないか検討して、使えないケースでValue Animatorを使うことになるのかな、と ↩
