Chainerの活性化関数を可視化

Chainerの活性化関数を可視化する。

動作環境

  • Ubuntu 16.04
  • Python 3.5.2
  • Chainer 3.2
  • numpy 1.13.3
  • opencv-python 3.2

ソースコード

全体はここ(Github)。main部は以下で、actfunに普段使うor使いそうな活性化関数を設定し、それを順次画像化していく。args.out_pathは出力先のフォルダ名。

import matplotlib.pyplot as plt
import chainer.functions as F

def main(args):
    actfun = [
        F.relu, F.elu, F.clipped_relu, F.leaky_relu, F.selu,
        F.sigmoid, F.hard_sigmoid, F.tanh, F.softplus,
    ]
    x = np.arange(-10, 10, 0.2)

    for af in actfun:
        file_name = getFilePath(args.out_path, af.__name__, '.png')
        print(file_name)
        y = [i.data for i in af(x)]
        f = plt.figure()
        a = f.add_subplot(111)
        a.plot(x, np.array(y))
        plt.savefig(file_name, dpi=200)

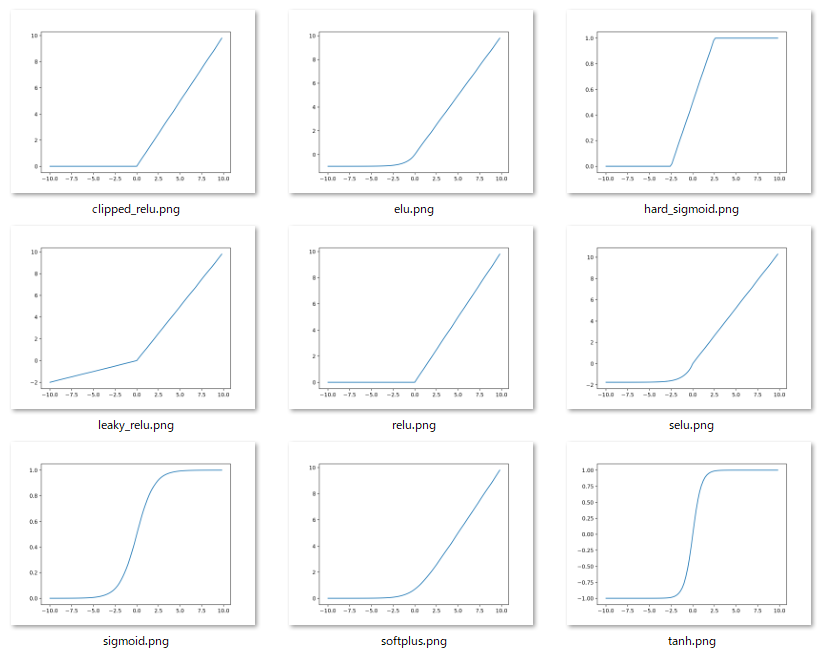

実行結果


以上。
