flow field でコードを書こう

flow field の可視化

flow field を可視化するコードの書き方を紹介しよう。

準備

javascriptライブラリのp5jsを使用する。ベクトルの考え方は仮定。

flow field とは

各点にベクトルがくっついたもの。以下のような図を想像してもらえればよい。

点が変化した時、ベクトルも変化するのが通例。（もちろん、変化しないこともある。この場合、変化しないflow fieldとなる）
その変化の仕方、各点にどんなベクトルが定義されているのか、それを記述したものが、flow fieldです。

実際の記述

では、実際にflow field を一つ書いてみよう。
点座標に対して、ベクトルを一つ作るのが、flow fieldだから、引数として、x,yと言う点座標を受け取り、p5.jsのベクトルを返す関数を書けばいい。

function my_field(x,y){
    let vec = createVector(x,y);

    return vec;
}

この時点で、もうflow fieldはできている。どんなflow fieldか想像できるだろうか？

グリッドの用意

ここから、flow fieldを可視化する手続きに入る。各点で、flow field　のベクトル情報を受け取ることができれば、OKなので、各点に点を打っておく。

    for(let i=0; i<10; i++){
    for(let j=0; j<10; j++){

    let x = width/10*i;
    let y = height/10*j;

    point(x,y);

    }
    }

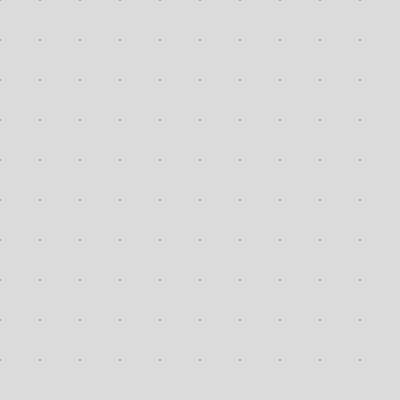

ここまでのコードをp5.jsで表示してみよう。

sketch.js

function setup() {
  createCanvas(400, 400);
}

function my_field(x,y){
    let vec = createVector(x,y);

    return vec;
}

function draw() {
  background(220);

    for(let i=0; i<10; i++){
    for(let j=0; j<10; j++){

    let x = width/10*i;
    let y = height/10*j;

    point(x,y);

    }
    }
}

現状、flow field と、グリッドが別々に存在している状態です。

反映

では、flow fieldを可視化してみよう。
ベクトルの大きさをとって（magメソッド）、それを、pointの大きさに変えてみよう。

let w = my_field(x,y).mag();
strokeWeight(w);

この二行を、pointを描画する手前に挿入。

function setup() {
  createCanvas(400, 400);
}

function my_field(x,y){
    let vec = createVector(x,y);

    return vec;
}

function draw() {
  background(220);

    for(let i=0; i<10; i++){
    for(let j=0; j<10; j++){

    let x = width/10*i;
    let y = height/10*j;

    //反映
    let w = my_field(x,y).mag();
    strokeWeight(w);

    point(x,y);

    }
    }
}

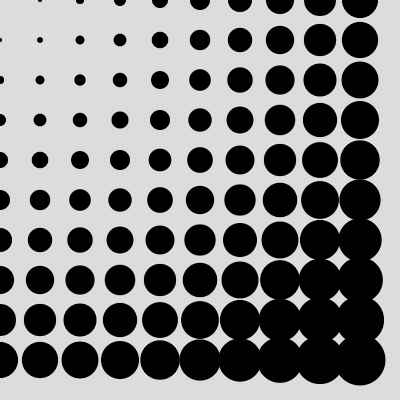

ちょっと値が大きすぎる。wを調整するために、1/10をかけてみる。

function setup() {
  createCanvas(400, 400);
}

function my_field(x,y){
    let vec = createVector(x,y);

    return vec;
}

function draw() {
  background(220);

    for(let i=0; i<10; i++){
    for(let j=0; j<10; j++){

    let x = width/10*i;
    let y = height/10*j;

    //反映
    let w = my_field(x,y).mag();
    strokeWeight(w/10);

    point(x,y);

    }
    }
}

できました。とりあえず、今回はここで終わります。
