d3.js Force Simulation の世界

More than 3 years have passed since last update.
var simulation = d3.forceSimulation();

とは、


http://bl.ocks.org/mbostock/4062045

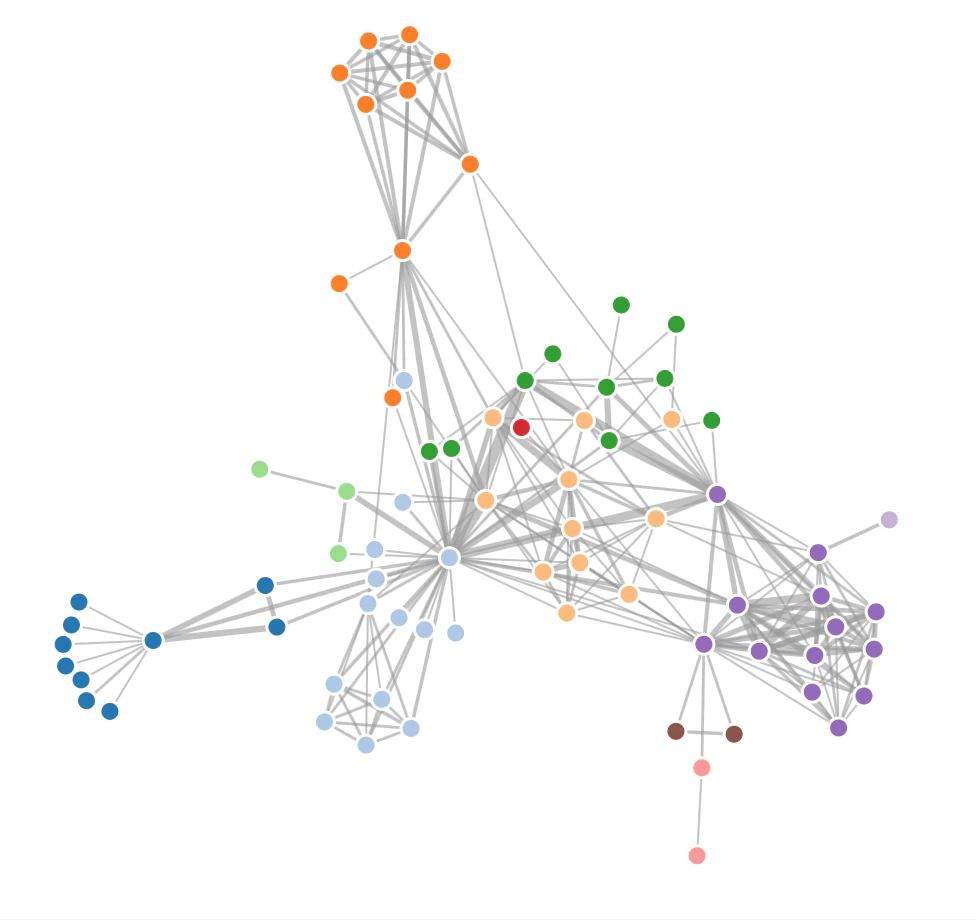

のような、グラフ可視化ができるシステム。リンク先を見ればコードの書き方はだいたい分かるけれども、実際に自分のデータでやってみると、いい感じになるパラメータの調整が意外と難しいので、この世界を簡単に解説する。詳しい説明は、
https://github.com/d3/d3-force

力あれ

1. 摩擦力

この世界には摩擦力があるので、動いているものはやがて止まる。

simulation.velocityDecay(0.01)

で摩擦係数を指定できる。いい感じになる前に止まってしまう場合は小さく、ふらふら動き続けて困る場合は大きくする。デフォルトは 0.4.

2. 重力

アリストテレスの重力よろしく、世界の中心に落ちていく力 d3.forceCenter

simulation.force("center", d3.forceCenter(width / 2, height / 2))

一点ではなくて一直線上に落ちていくようにしたい場合は d3.forceX(x) d3.forceY(y) がある。

3. バネ

いわゆるフックの法則。グラフの edge/link/枝が distance よりも長い場合はその伸びに比例して引っ張られ、短い場合は押し合う。力は strength で指定できるが、2より大きい値を入れるとなぜか爆発する。

simulation.force("link", d3.forceLink().id(function(d) { return d.id; }))

simulation.force("link")
          .links(graph.links)
          .distance(function(){ return 10;})
          .strength(function(){ return 2; })

4. クーロン力/万有引力

simulation.force("charge", d3.forceManyBody())

simulation.force("charge")
          .strength(function() { return -0.1; })

strength に負の数を入れると互いに反発して、正の数だと引かれ合う。

5. 接触力

d3.forceCollide([radius])

グラフの vertex/node/頂点 が半径 radius の球のようにぶつかるようになる。

固定

node0 = simulation.nodes()[0]
node0.fx = x;
node0.fy = y;

node0 を (x,y) に固定する。

alpha

alpha というのは砂時計のようなもので、時間とともに減っていって、何ステップ世界が動くかを司る。

simulation.alpha([alpha])  // = 1
simulation.alphaMin([min]) // = 0.001
simulation.alphaDecay([decay]) // = 0.0228 = 1 - pow(0.001, 1/300)
simulation.alphaTarget([target]) // = 0

1ステップで(単位時間あたり)速度が摩擦力で

velocity <- velocity * velocityDecay

だけ減少して、alpha が、

alpha <- alpha + (alphaTarget - alpha) * alphaDecay

になる。alphaalphaMin を下回ると止まり、デフォルトのパラメタでは300ステップに相当する。なぜこんなパラメタなのかわからないけれども:

  • alphaalphaTarget に漸近する。
  • よって、alphaTargetalphaMin 以上だと止まらない。
  • alphaDecay が大きければ少ないステップでalphaTargetに近づいて止まる。

将棋の序盤をグラフしてみたけれども、はみだしたりしてなかなか思うようにいかない...
https://junkoda.github.io/kyokumen/graph/2016_1.html
