本記事の概要
本記事では、多クラス分類のプログラムについてまとめている。
全体については、以下の記事を参照。
CNN画像解析：一般的な写真画像とドキュメント画像を分類するプログラムを作成
本ブログはAidemy Premiumのカリキュラムの一環で、受講修了条件を満たすために公開している。
開発環境
-
Google Colaboratory
モデルの作成・実行はGoogle Colab上で行った。
Pythonのバージョンは3.10.12 -
Windows 11
Flaskによるアプリ作成・実行はWindowsローカルPC上で行った。
Pythonのバージョンは3.11.5
アプリの概要

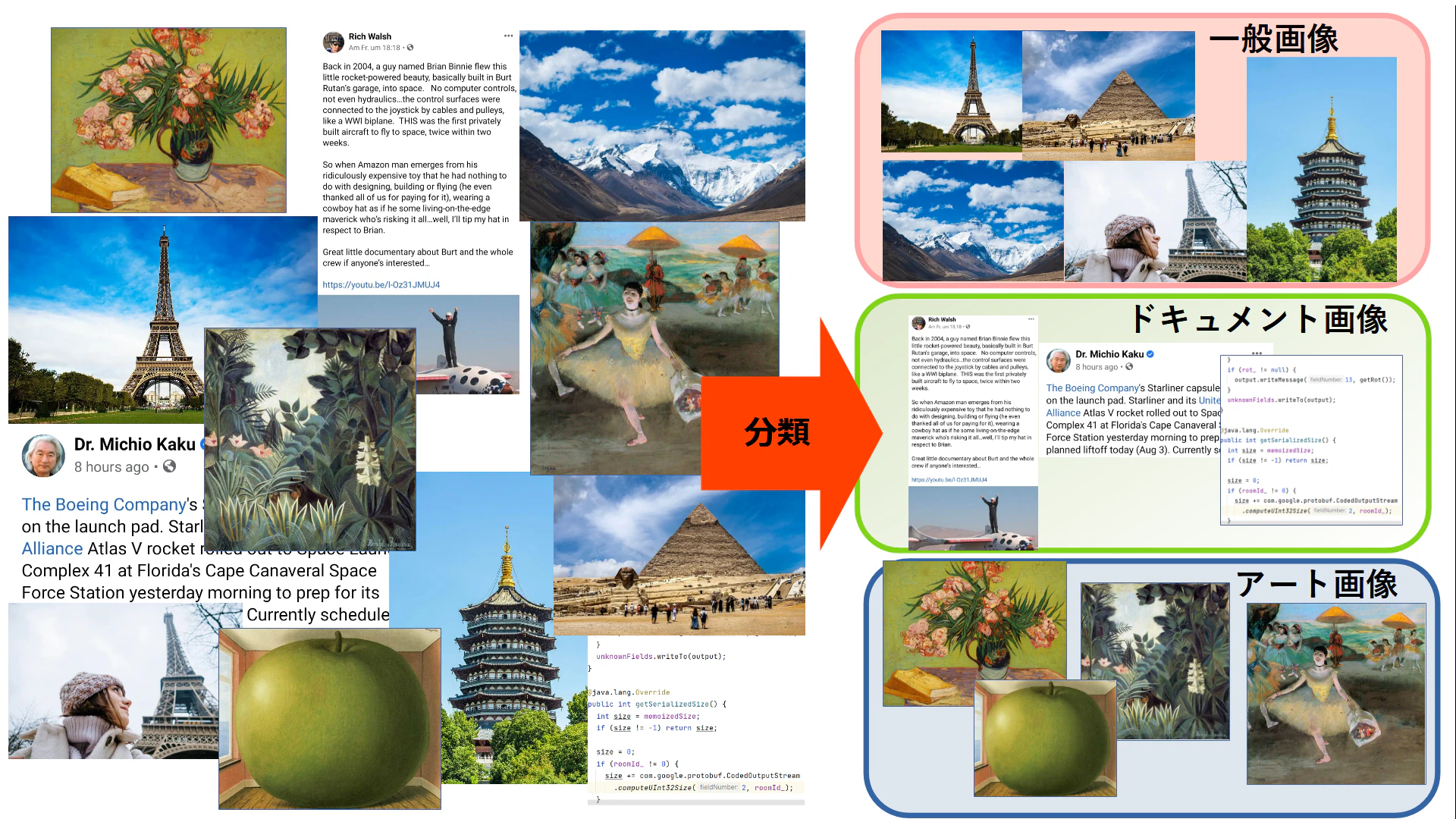

前回の２クラス分類のアプリケーションをアレンジし、一般画像とドキュメント画像に絵画などのアート画像を加え、３クラスの分類を行う。
全体の説明については以下の記事を参照。
CNN画像解析：一般的な写真画像とドキュメント画像を分類するプログラムを作成
学習に用いたデータセット
すべてkaggleからダウンロードした。
Visual China
エッフェル塔や万里の長城、ピラミッドなどの風景写真画像が用意されている。それらの景勝地を背景とした人物写真も含まれている。また、各景勝地ごとに約1000枚以上あり、学習の材料として十分な量を確保できた。

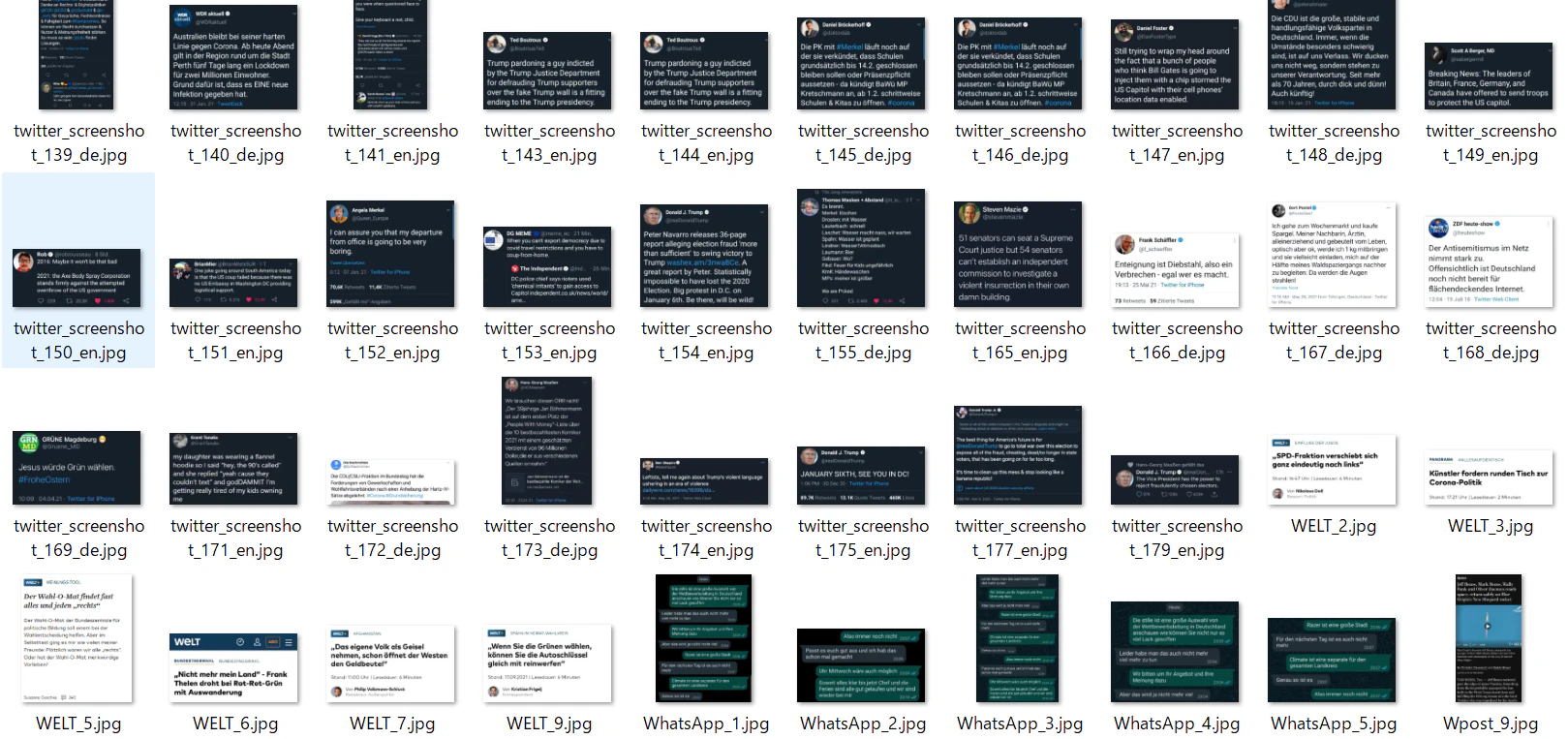

Screenshots Dataset
FacebookやTwitter、WhatsAppなどSNS別にスクリーンショット画像が用意されている。画像枚数はSNS種類ごとに10～80枚程度。ただし、文章だけでなく画像＋文章という形態が多く、今回の学習用でドキュメント画像として利用するためには文章をメインとした画像が必要で、手作業で学習に使える画像を分類したので、学習に使える画像は130枚となった。
Java code screenshots
Javaのコーディングのスクリーンショット画像が用意されている。600枚以上あり、学習の材料として十分な量を確保できた。
当初、前項のSNSスクリーンショットを材料に学習を行っていたが、背景色のばらつきや枚数を多くして検証したりする際に対応できなかったため、枚数の多いデータセットを探した。
Best Artworks of All Time
有名な絵画作品の画像が用意されている。8000枚以上あり、学習の材料として十分な量を確保できた。
上記データセットのライセンスは、いずれも1 CC BY-NC-SA 4.0（表示—非営利—継承）。
作成したプログラム①CNNによる学習モデル
一般画像を「0」、ドキュメント画像を「1」とする、２クラス分類（二値分類）を行う。
VGGモデルを用いた転移学習を行い、最終的に多クラス分類の結果を得るため、Softmax関数の層を結合した。
Softmaxでは、各クラスに属する確率が出力される。
例えば、この画像を読み込んだ場合に、画像種別が
一般画像：80%、ドキュメント画像：0%、アート画像：20%
のように予測されたとすると、最も確率の高い「一般画像」であると判定することができる。
損失関数と最適化関数は以下のとおり。
| 設定項目 | 設定値 |
|---|---|
| 損失関数 | categorical_crossentropy |
| 最適化関数 | Adam |
import os
import cv2
import numpy as np
import matplotlib.pyplot as plt
from tensorflow.keras.utils import to_categorical
from tensorflow.keras.layers import Dense, Dropout, Flatten, Input
from tensorflow.keras.applications.vgg16 import VGG16
from tensorflow.keras.models import Model, Sequential
from tensorflow.keras import optimizers
import pandas as pd
# 固定値
img_num = 100 # 画像枚数
dir_gen = './dataset2/0_gen_pic/'
dir_doc = './dataset2/2_doc_pic/'
dir_art = './dataset2/3_art_pic/'
# ファイルパス
path_gen = os.listdir(dir_gen) # 一般画像
path_doc = os.listdir(dir_doc) #ドキュメント画像
path_art = os.listdir(dir_art) # アート画像
#print(path_doc)
img_gen = []
img_doc = []
img_art = []
print("path_gen",len(path_gen),"path_doc",len(path_doc),"path_art",len(path_art))
np.random.seed(0)
def setImageAry(dir, path, img_ary):
path_tmp = np.array(path)
rand_index = np.random.permutation(np.arange(len(path_tmp)))
path = path_tmp[rand_index]
# 各データセットからN枚ずつ画像を抽出する
for i in range(img_num):
img = cv2.imread(dir + path[i])
b,g,r = cv2.split(img)
img = cv2.merge([r,g,b])
img = cv2.resize(img, (50,50))
img_ary.append(img)
setImageAry(dir_gen, path_gen, img_gen)
setImageAry(dir_doc, path_doc, img_doc)
setImageAry(dir_art, path_art, img_art)
X = np.array(img_gen + img_doc + img_art)
y = np.array([0]*len(img_gen) + [1]*len(img_doc) + [2]*len(img_art))
# 一般画像ファイル
# ドキュメント画像ファイル
print(X.shape)
print(y.shape)
print()
rand_index = np.random.permutation(np.arange(len(X)))
X = X[rand_index]
y = y[rand_index]
print("len X =",len(X))
#print(rand_index)
# データの分割
X_train = X[:int(len(X)*0.8)]
y_train = y[:int(len(y)*0.8)]
X_test = X[int(len(X)*0.8):]
y_test = y[int(len(y)*0.8):]
print(X_train.shape,y_train.shape)
# 正解ラベルをone-hotの形にします
y_train = to_categorical(y_train)
y_test = to_categorical(y_test)
input_tensor = Input(shape=(50, 50, 3))
vgg16 = VGG16(include_top=False, weights='imagenet', input_tensor=input_tensor)
print(vgg16.output)
top_model = Sequential()
top_model.add(Flatten(input_shape=vgg16.output_shape[1:]))
top_model.add(Dense(256, activation='relu'))
top_model.add(Dense(3, activation='softmax'))
#top_model.add(Dense(1, activation='sigmoid'))
# モデルの連結
model = Model(inputs=vgg16.input, outputs=top_model(vgg16.output))
# 19層目までの重みをfor文を用いて固定する
for layer in model.layers[:19]:
layer.trainable = False
model.compile(loss='categorical_crossentropy',
optimizer=optimizers.Adam(learning_rate=0.01),
metrics=['accuracy'])
model.summary()
history = model.fit(X_train, y_train, validation_data=(X_test, y_test), batch_size=32, epochs=10)
# 精度の評価
scores = model.evaluate(X_test, y_test, verbose=1)
print('Test loss:', scores[0])
print('Test accuracy:', scores[1])
# 学習過程
print(history.history)
# Pandas 形式
result = pd.DataFrame(history.history)
print(result.head())
# 目的関数の値
result[['loss', 'val_loss']].plot();
# 正解率
result[['accuracy', 'val_accuracy']].plot();
#resultsディレクトリを作成
result_dir = 'results'
if not os.path.exists(result_dir):
os.mkdir(result_dir)
# 重みを保存
model.save(os.path.join(result_dir, 'model2.h5'))
学習結果は以下のとおり。
Test loss: 9.115815162658691
Test accuracy: 0.8999999761581421
作成したプログラム②アプリ（サーバサイド）
import os
os.environ['TF_CPP_MIN_LOG_LEVEL'] = '1'
from flask import Flask, request, redirect, render_template, flash
from werkzeug.utils import secure_filename
from tensorflow.keras.models import Sequential, load_model
from tensorflow.keras.preprocessing import image
import numpy as np
classes = ["一般画像","ドキュメント画像","アート画像"]
image_size = 50
UPLOAD_FOLDER = "./uploads"
ALLOWED_EXTENSIONS = set(['png', 'jpg', 'jpeg', 'gif'])
app = Flask(__name__)
app.secret_key = "12345"
def allowed_file(filename):
return '.' in filename and filename.rsplit('.', 1)[1].lower() in ALLOWED_EXTENSIONS
#学習済みモデルをロード
model = load_model('./model2.h5', compile=False)
# request.method == 'POST'であるとき、これから後に続くコードが実行されます。
@app.route('/', methods=['GET', 'POST'])
def upload_file():
if request.method == 'POST':
if 'file' not in request.files:
flash('ファイルがありません')
return redirect(request.url)
file = request.files['file']
if file.filename == '':
flash('ファイルがありません')
return redirect(request.url)
if file and allowed_file(file.filename):
filename = secure_filename(file.filename)
file.save(os.path.join(UPLOAD_FOLDER, filename))
filepath = os.path.join(UPLOAD_FOLDER, filename)
#受け取った画像を読み込み、np形式に変換
# 今回モデルはグレースケール指定ではないため、color_mode="grayscale"無指定
org_img = image.load_img(filepath, target_size=(image_size,image_size))
img = image.img_to_array(org_img)
data = np.array([img])
#変換したデータをモデルに渡して予測する
result = model.predict(data)[0]
predicted = np.argmax(result)
pred_answer = "これは " + classes[predicted] + " です"
return render_template("index.html",answer=pred_answer)
return render_template("index.html",answer="")
if __name__ == "__main__":
# app.run()
port = int(os.environ.get('PORT', 8080))
app.run(host ='0.0.0.0',port = port)
作成したプログラム③アプリ（クライアントサイド）
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<meta http-equiv="X-UA-Compatible" content="ie=edge">
<title>Image Classifier</title>
<link rel="stylesheet" href="./static/stylesheet.css">
</head>
<body>
<header>
<img class="header_img" src="https://aidemyexstorage.blob.core.windows.net/aidemycontents/1621500180546399.png" alt="Aidemy">
<a class="header-logo" href="#">Image Classifier</a>
</header>
<div class="main">
<h2> AIが送信された画像の種類を識別します</h2>
<p>画像を送信してください</p>
<form method="POST" enctype="multipart/form-data">
<input class="file_choose" type="file" name="file">
<input class="btn" value="submit!" type="submit">
</form>
<div class="answer">{{answer}}</div>
</div>
<footer>
<img class="footer_img" src="https://aidemyexstorage.blob.core.windows.net/aidemycontents/1621500180546399.png" alt="Aidemy">
<small>© 2019 Aidemy, inc.</small>
</footer>
</body>
</html>
アプリ
上記で作成したアプリはこちら
任意の画像ファイルを送信し、種類を識別し、「一般画像／ドキュメント画像／アート画像」のいずれかに該当する結果を文字列で返却し画面に表示する。
※サーバが重すぎて答えが返ってくるのに大変時間がかかる。
結果・まとめ
学習に使用したデータセットから、ランダムに抽出した画像イメージでテストを行った結果は以下のとおり。
一般画像は「General Image」、ドキュメント画像は「Document Image」として予測結果が出力されている。
１件(※)を除き、一般画像、ドキュメント画像、アート画像を正しく分類できた。
※真ん中の風景写真を誤ってアート画像と判定している。
絵画でも、非常に緻密な風景画などがあるため、風景写真をアート画像と誤判定することがある。
今回多クラス分類のモデルを作成するにあたり、２クラス分類とは出力層の関数や活性化関数・損失関数の設定、モデルの予測結果から答えを抽出する方法などが異なるが、大まかな作りはほぼ同じであった。
この多クラス分類のモデルについては、クラスを増やすことで分類のバリエーションが広げられる点に魅力がある。２クラス分類と同様、差異の少ない材料（微細な違いしかないケース）で学習するためには、それなりにデータセット量やパラメータの工夫が必要だが、明らかな違いのある材料であれば、本モデルと同じようなやり方で実装できると思われる。
-
