PaloAlto のポートフォワーディング

Proxmox on EVE-NG in Paloalto

EVE-NG 上で PaloAlto を動かせたのでちょっと試してみた。

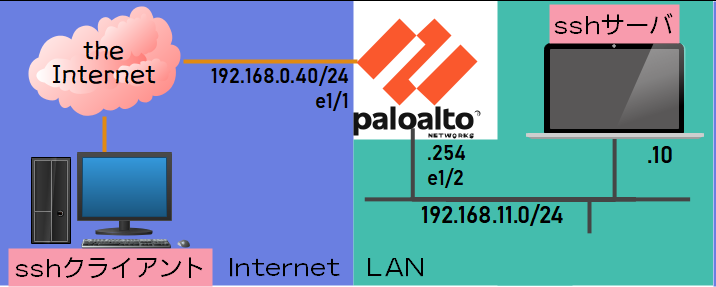

ネットワーク

• e1/1 : Internetゾーン
• e1/2 : LANゾーン

上のネットワークで ssh のポートフォワーディングを試してみる。
192.168.0.40:21110 → 192.168.11.10:22 (tcp)

• ssh クライアントから Palo Alto まで
  src (ssh Client) → dst (192.168.0.40:21110)
• Palo Alto から ssh サーバ
  src (192.168.11.254:nnnn) → dst (192.168.11.10:22)

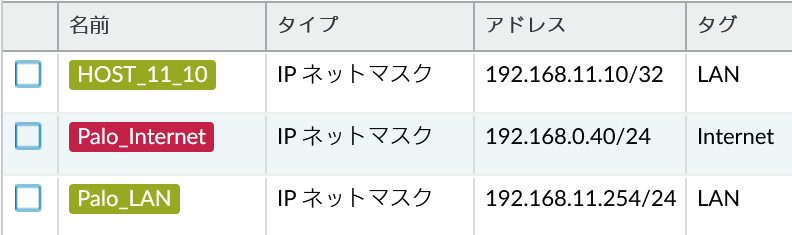

オブジェクト > アドレス

アドレスに名前を定義

• HOST_11_10 : ssh server
• Palo_Internet : Palo Alto の Internet側アドレス
• Palo_LAN : Palo Alto の LAN側アドレス
  Palo Alot のインターフェースへ付けるアドレスはネットマスクを書いておかないと /32 と解釈され通信できないので注意。

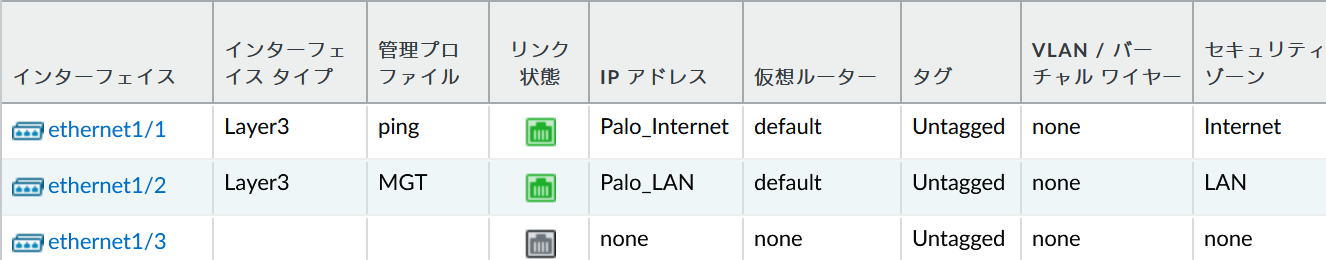

NETWORK > インターフェース

インターフェースにアドレスを設定

定義したオブジェクトを使ってインターフェースのアドレスを設定。

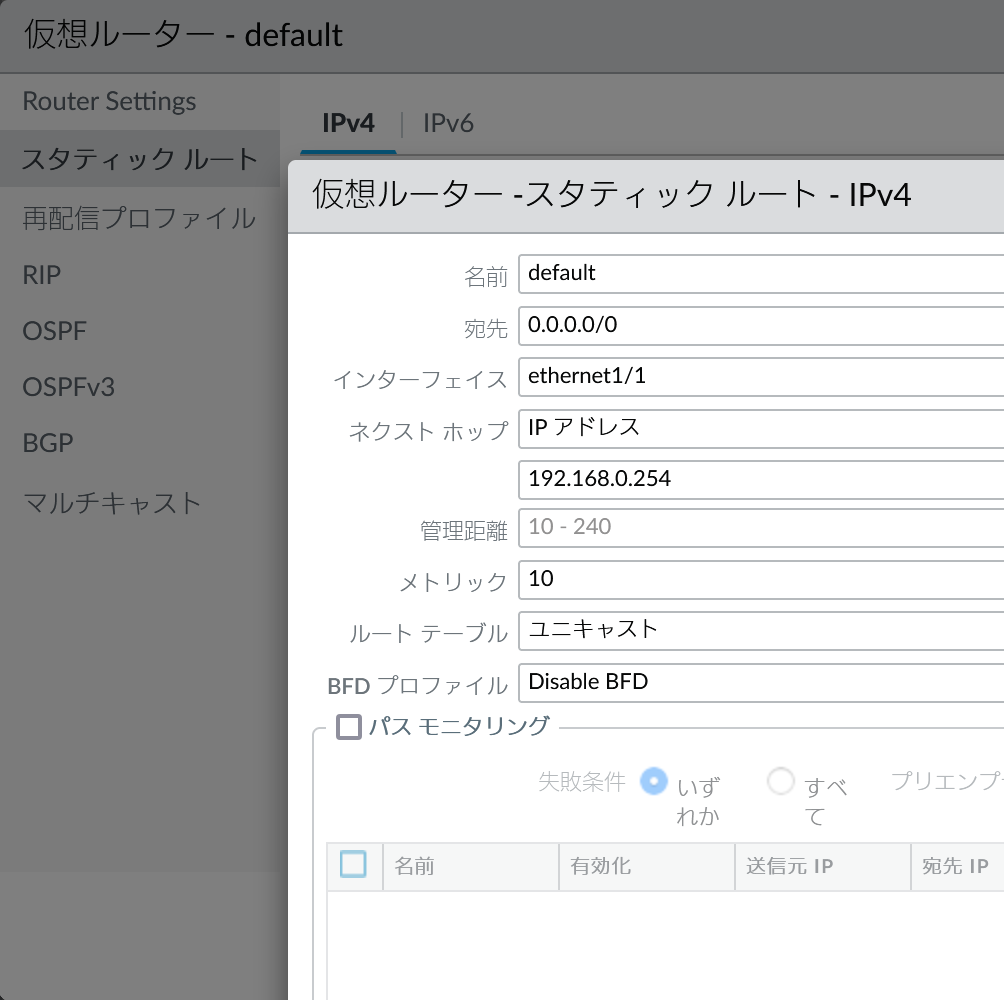

NETWORK > 仮想ルータ

デフォルトルートの設定

OBJECTS > サービス

転送する 21110/tcp に名前を定義

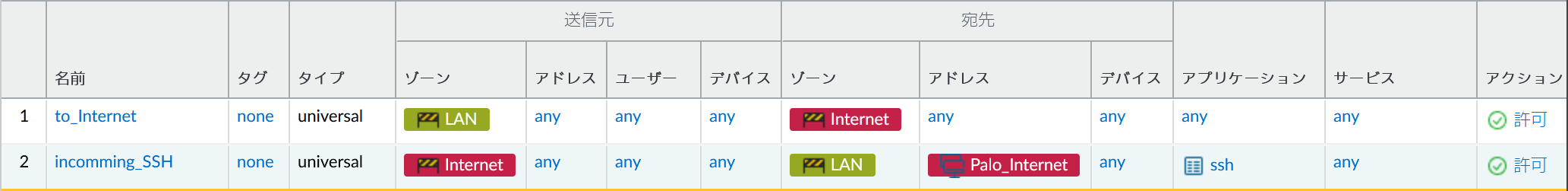

POLICIES > セキュリティ

通信の許可ルールを定義

1行目 : LAN から Internet へのアクセス
2行目 : Internet から LAN への ssh アクセス

POLICIES > NAT

1行目 : LAN から Internet への src NAT
2行目 : Internet から LAN への ssh 用 srcNAT & dstNAT
※2行目はグローバルアドレスからのアクセスであれば srcNAT は不要。
変換前宛先アドレスは OBJECT ではなく、IP アドレスを直接書く。

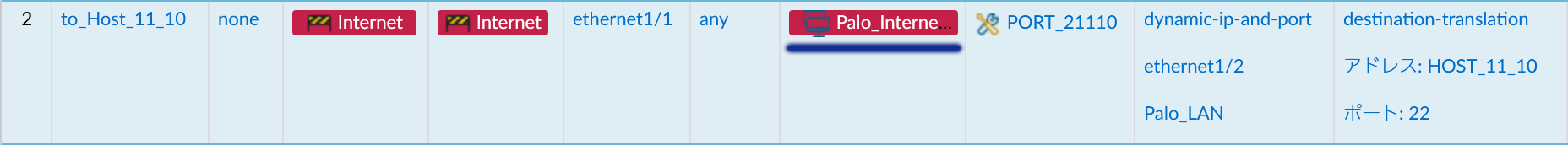

ここで NAT の設定を以下のように OBJECT を使って設定するとエラーになる。

Palo_Internet の定義は 192.168.0.40/24 と /24 に対して、変換先が /32 で、含まれるアドレスの数が異なるためエラーになる↓ (マスクを書いていない場合も /32 扱いになる)

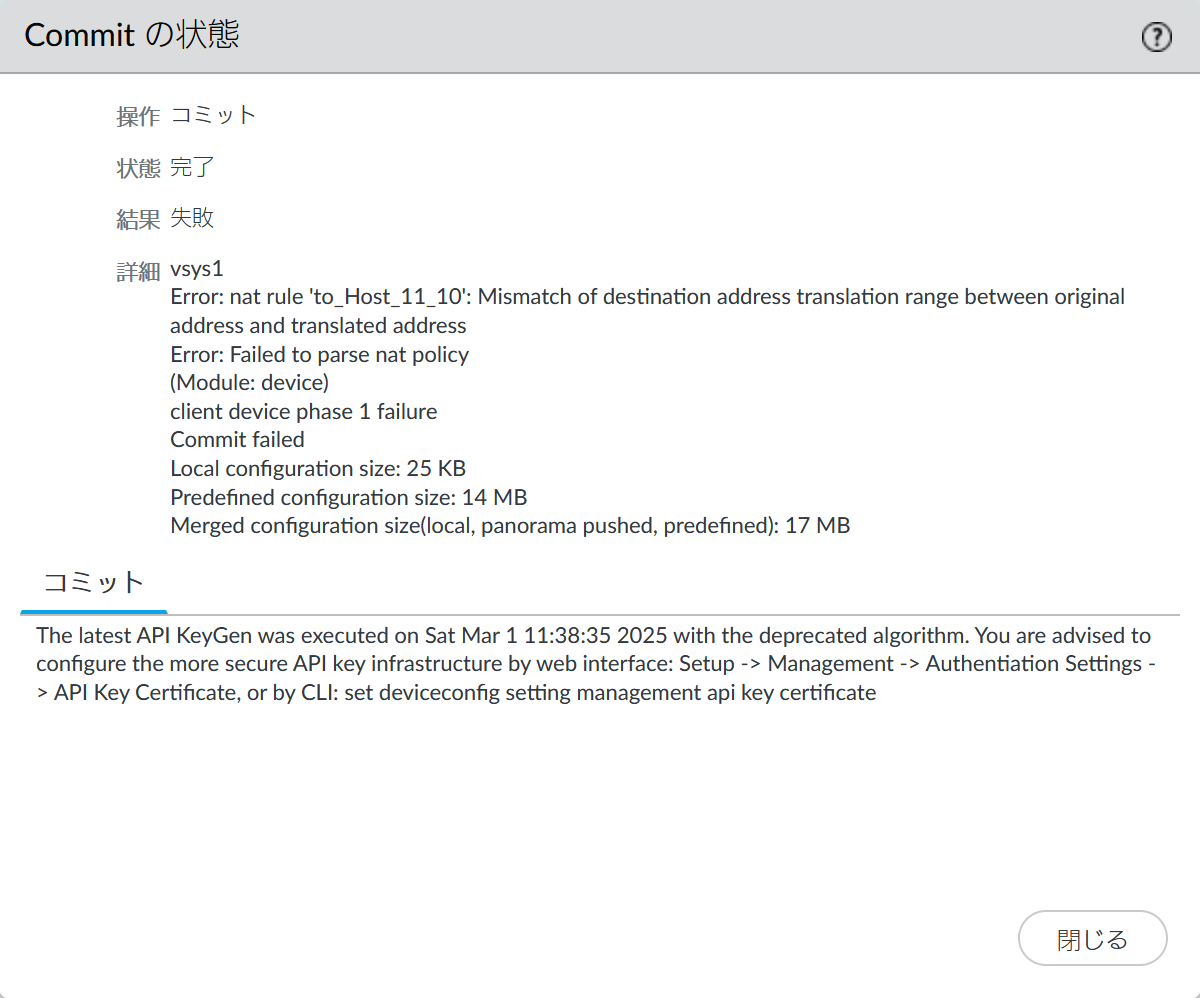

エラーメッセージ : Error: nat rule '~~~': Mismatch of destination address translation range between original address and translated address

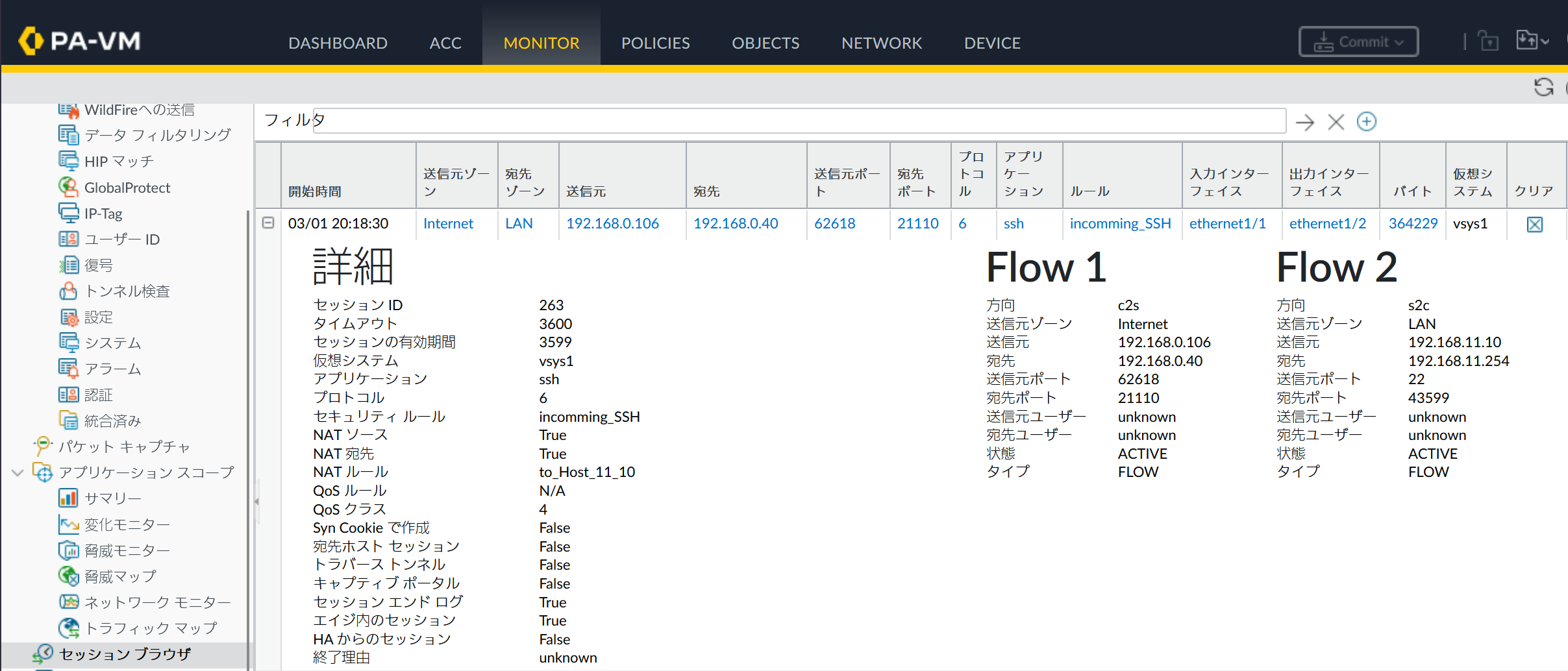

MONITOR > セッションブラウザ

通信中のトラフィックは「トラフィック」ではなく、「セッションブラウザ」で参照。

• Flow 1 は (行き) クライアントから Palo Alto
• Flow 2 は (戻り) サーバーから Palo Alto

意図したプロトコルで検出、ポリシー適用されているか？

✅	入力インターフェース (ゾーン)	ether1/1 (Internet)
✅	出力インターフェース (ゾーン)	ether1/2 (LAN)
✅	あて先、ポート (Flow 1)	192.168.0.40 / 21110
✅	NAT後宛先、ポート (Flow 2)	192.168.11.10 / 22
✅	アプリケーション	ssh
✅	セキュリティールール	incomming_SSH
✅	NAT ソース (= src NAT)	True
✅	NAT 宛先 (= dst NAT)	True
✅	NAT ルール	to_Host_11_10

MONITOR > ログ > トラフィック

セッションが終了しないとこちらには載らない

• ログ出力のタイミングは POLICIES > セキュリティ のルール毎に設定
• セッション持続時間は DEVICE > セットアップ > セッション のセッションタイムアウト

セッションブラウザと同様、検出されたプロトコル、ポリシーを確認できる。
