Appleのフレームワークにはないコンピュータビジョンのさまざまな機能がつかえます。

1、iOS版OpenCVパッケージの組み込み

1、OpenCVの公式サイトからiOSパックをダウンロード。

スクリーンショット 2020-10-19 7.22.46.png
最新バージョンでOKです。

2、解凍した opencv2.frameworkを、Xcodeプロジェクトにフォルダごとドラッグ&ドロップ。

スクリーンショット 2020-10-19 9.25.09.png

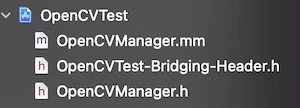

3、必要なファイルを作る。

スクリーンショット 2020-10-19 8.03.29.png
計3ファイル作ります。OpenCV-iOSはObjective-C++で記述するためこれらのファイルが必要です。

・File1、OpenCVManager.mm

Objective-C++でOpenCVの機能を書くためのファイルです。

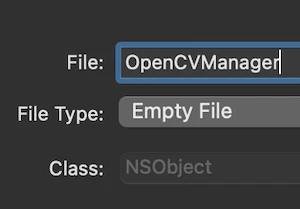

NewファイルからObjective-Cファイルを選択し、OpenCVManagerという名前で作成します。
スクリーンショット 2020-10-19 7.42.52.png スクリーンショット 2020-10-19 7.43.27.png

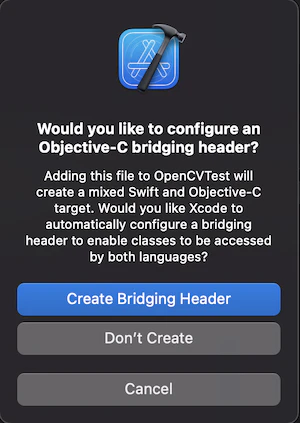

Bridging Headerファイルを作るかXcodeがきいてくれるので、Createを選択します。
スクリーンショット 2020-10-19 7.44.11.png
OpenCVManager.mの拡張子をmからmmに変えます。
c++を書くときはmmにするそうです。

・File2、{プロジェクト名}-Bridging-Header.h

Objective-CとSwiftをブリッジするためのファイル
Swiftから呼ぶObjective-C関数を記述します。
あとで、OpenCVManager.mmの関数名と引数と返り値を記述します。

・File3、OpenCVManager.h

ヘッダーファイル。中身は書き換えません。
スクリーンショット 2020-10-19 7.59.47.png

4、とりあえず使ってみる方法(グレイ変換)

pexels-nadi-lindsay-5503185.jpg スクリーンショット 2020-10-19 9.56.51.png
上記で作成したファイルに以下を記述します。
(#の部分も記述します)

・Objective-CでのOpenCVフレームワークのインポートとメソッドの記述

OpenCVManager.mm

#ifdef __cplusplus
#import <opencv2/opencv.hpp>
#import <opencv2/highgui.hpp>
#import <opencv2/imgcodecs/ios.h>
#import "OpenCVManager.h"
#endif
#import <Foundation/Foundation.h>

@implementation OpenCVManager : NSObject
 // ** ここにUIImageを配列にする処理と、OpenCVメソッドをObjective-C関数として書きます。 ** //
 // ** Hello Worldとして、グレイ変換を書いています。 ** //

+ (UIImage*)gray:(UIImage*)image {
   cv::Mat img_Mat;  // 配列(Matrix)を用意
   UIImageToMat(image, img_Mat); // UIImageを配列(Matrix)へ変換
   cv::cvtColor(img_Mat, img_Mat, cv::COLOR_BGR2GRAY); // OpenCVメソッドで処理
   return MatToUIImage(img_Mat); // 配列(Matrix)をUIImageに戻す
}

@end

・Swiftとのブリッジ。メソッドを記述

{プロジェクト名}-Bridging-Header.h

#import <Foundation/Foundation.h>
#import <UIKit/UIKit.h>
#import "OpenCVManager.h"

@interface OpenCVManager : NSObject

//+ or - (返り値 *)関数名:(引数の型 *)引数名;
//+ : クラスメソッド
//- : インスタンスメソッド

+ (UIImage *)gray:(UIImage *)image;

@end

・Swiftからの呼び出し


let grayImage = OpenCVManager.gray(uiImage)

(*上記はOpenCVManegerのクラスメソッドを直接呼んでいます。OpenCVManegerクラスをインスタンス化して使用する場合は、mmファイルとブリッジングヘッダーのメソッドのアタマの"+"を"-"に変更し、Swift側でインスタンス化します。)

// インスタンス化して使う場合
let cv = OpenCVManager()
let grayImage = cv.gray(uiImage)

2、OpenCVフィルター

CIFilterでおなじフィルターがある場合もありますが、エッジの取り方など度合いがちがいますので、好みにあわせて使えます。
上記のグレイ変換と同じ場所(OpenCVManager.mmと{プロジェクト名}-Bridging-Header.h)に同様にメソッドを記述して使います。

・BGR

pexels-nadi-lindsay-5503185.jpg スクリーンショット 2020-10-19 10.48.33.png

OpenCVManager.mm
+ (UIImage *) bgr:(UIImage *)image{
    cv::Mat img_Mat;
    UIImageToMat(image, img_Mat);
    cv::cvtColor(img_Mat, img_Mat, cv::COLOR_RGB2BGR); //BGR変換
    return MatToUIImage(img_Mat);
}
{プロジェクト名}-Bridging-Header.h

+ (UIImage *) bgr:(UIImage *)image;
let bgrImage = OpenCVManager.bgr(uiImage)

・キャニー・エッジ

pexels-nadi-lindsay-5503185.jpg スクリーンショット 2020-10-19 11.06.45.png

OpenCVManager.mm

+ (UIImage *) canny:(UIImage *)image{
    cv::Mat img_Mat;
    UIImageToMat(image, img_Mat);
    cv::Mat processed; // 宛先をソースと同じにするとエラーが出たので、宛先のMatをつくっています
    cv::Canny(img_Mat, processed, 10, 100); // 引数は(ソース、宛先、閾値の下限、閾値の上限)
    return MatToUIImage(processed);
}
{プロジェクト名}-Bridging-Header.h
+ (UIImage *) canny:(UIImage *)image;
let cannyImage = OpenCVManager.Canny(uiImage)

・findTransformECC(2画像の位置合わせ計算)&warpAffine(画像アフィン変換)

OpenCVManager.mm
+ (UIImage *) transform:(UIImage *)image second:(UIImage *)simage {
    cv::Mat img_Mat;  // 1枚目の画像用の行列を用意
    cv::Mat simg_Mat;  // 2枚目の画像用の行列を用意
    cv::Mat im1_gray, im2_gray;  // グレイスケール用の行列を用意

    UIImageToMat(image, img_Mat);  // UIImageから行列に変換
    UIImageToMat(simage, simg_Mat);  // UIImageから行列に変換
    cv::cvtColor(img_Mat, im1_gray, cv::COLOR_BGR2GRAY);  // グレイスケールに変換
    cv::cvtColor(simg_Mat, im2_gray, cv::COLOR_BGR2GRAY);  // グレイスケールに変換
    std::cout << "Width : " << img_Mat.cols << std::endl;

    const int warp_mode = cv::MOTION_EUCLIDEAN;  // アフィン変換の番号(イント)を設定
    cv::Mat warp_matrix;
    if ( warp_mode == cv::MOTION_HOMOGRAPHY )  // ホモグラフィ変換も可能
        warp_matrix = cv::Mat::eye(3, 3, CV_32F);  // ホモグラフィ変換は3*3行列
    else
        warp_matrix = cv::Mat::eye(2, 3, CV_32F);  // アフィン変換は2*3行列
    else
    int number_of_iterations = 50; // 多くすればするほど正確な変換ができ、計算コストが高い。大きな変換から計算するため、だいたいの回転・スケール、移動ならこれぐらいの計算回数でいいかと。
    double termination_eps = 1e-10; // どの程度まで差分値小さくなったら終了するか(たぶん)

    cv::TermCriteria criteria (cv::TermCriteria::COUNT+cv::TermCriteria::EPS, number_of_iterations, termination_eps); // すいません。これ理解せず別ページのデフォルト使ってます。たぶん、計算回数の閾値を変換用にしている?
    cv::Mat processed;
    findTransformECC(
                     im2_gray,
                     im1_gray,
                     warp_matrix,
                     warp_mode,
                     criteria
                 );
    std::cout << warp_matrix << std::endl;  // 変換行列をコンソールにプリントして確認

    cv::warpAffine(simg_Mat, processed, warp_matrix, cv::Size(256,256)); // 出力画像のサイズ

    return MatToUIImage(processed);
}
{プロジェクト名}-Bridging-Header.h
+ (UIImage *) transform:(UIImage *)image second:(UIImage *)simage;
let transformedImage = OpenCVManager.transform(firstImage, second: secondImage)

・2値化(白と黒に閾値で分ける)


OpenCVManager.mm
+ (UIImage *) thresh:(UIImage *)image{
    cv::Mat img_Mat;
    cv::Mat gray_img;
    cv::Mat processed;
    UIImageToMat(image, img_Mat);
    cv::cvtColor(img_Mat, gray_img, cv::COLOR_BGR2GRAY);
    cv::threshold(gray_img, processed, 100, 255, cv::THRESH_BINARY); // 100以上の値が白になる。他は黒。THRESH_BINARY_INVに指定すると、白黒反転
    return MatToUIImage(processed);
}
{プロジェクト名}-Bridging-Header.h
+ (UIImage *) thresh:(UIImage *)image;
let binarizedImage = OpenCVManager.thresh(uiImage)

・ぼかし


OpenCVManager.mm
+ (UIImage *) blur:(UIImage *)image{
    cv::Mat img_Mat;
    UIImageToMat(image, img_Mat);
    cv::Mat processed;
    cv::blur(img_Mat, processed, cv::Size(10,10)); // サイズを大きくすると、よりぼける
    return MatToUIImage(processed);
}
{プロジェクト名}-Bridging-Header.h
+ (UIImage *) blur:(UIImage *)image;
let blurredImage = OpenCVManager.blur(uiImage)

🐣
