この記事を書いた目的
備忘録として、
新しいPC端末が接続されたときそのPCがIPアドレスを取得するまでの流れを図にして理解を深めるために記載している。
対象
自分
初心者の方
→そもそもこんなのあるなんて知らなかった！という意味でも見ておくといいかもです。
この記事を読み終わるころには触りだけでも理解できているかもしれません。
ストーリー仕立てで解説
①ごく普通な環境に
②新しいPCがやってきました
③新しいPCは自分が使えるIPアドレスが知りたい様子
(MACアドレスは出荷時(工場など)で採番される一意なアドレスなので重複しない)

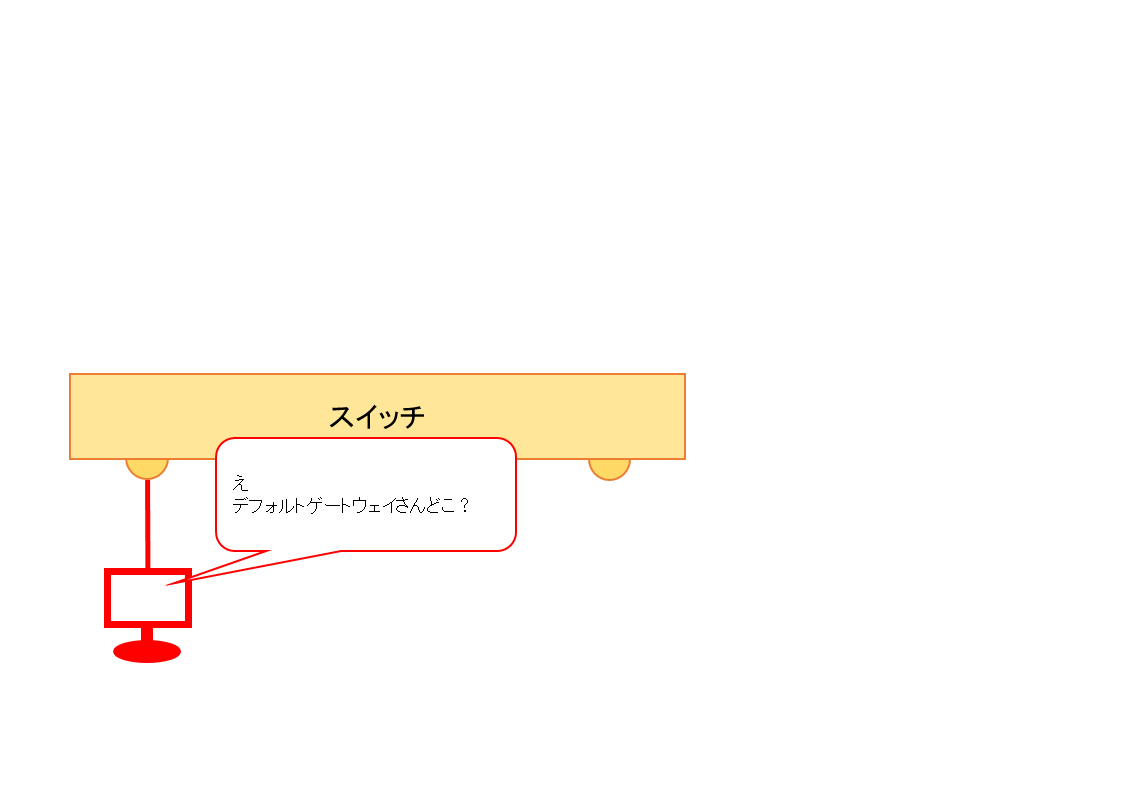

④しかし、接続したばかりのPCからはどの機械がどこにいるのか？誰がいるのか？も分かりませんのでこのように見えています
⑤ ブロードキャスト という、自分と同じLAN内にある接続された全ての機器に
「俺のMACアドレスはこれだー！」と問い合わせる(一方的に投げます)ことができます。
赤ん坊もお母さんがどこにいるか分からずとりあえず泣いたらお母さんが構ってくれるみたいなもんですね。(良い例え)
⑥全ての機器にMACアドレスがきますが、当然関係のない機器達はスルーします。
デフォルトゲートウェイ(略 GW)が反応してくれました。

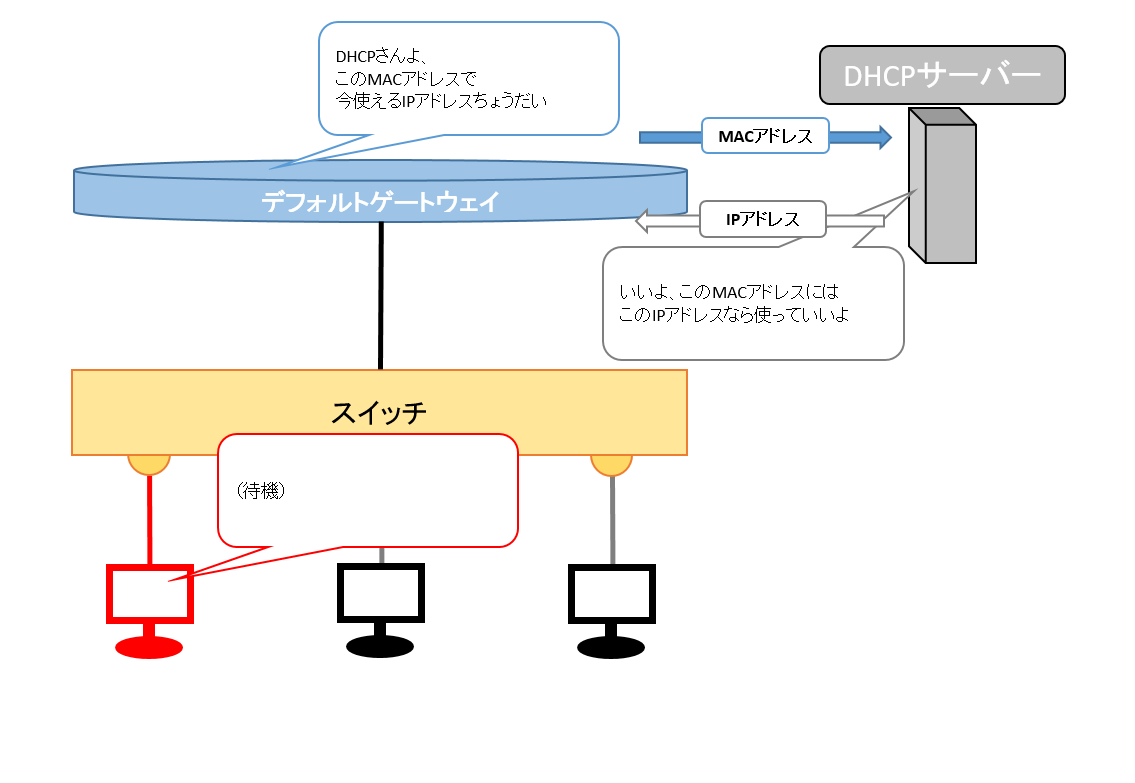

⑦新しいPCはすかさず「どのIPアドレスなら使っていいの！」とGWに聞きます。
そうするとGWは DHCPサーバー に問い合わせてくれます。
(GWとDHCPサーバーを分けているというていで進めていきますね)
⑧GWが「新しいPCのMACアドレス」をDHCPサーバーに渡すと、
DHCPサーバーは「そのMACアドレスに使っていいIPアドレスはこれだよ」と返してくれます。これがDHCPサーバーの役割です。
⑨まずは、右上のDHCPサーバーさんに注目。何かしていますね。
DHCPサーバーは今回受け取ったMACアドレスと新たに割り振ったIPアドレスを紐づけて記憶するため ARPテーブル(アープ) に記録します。これで忘れないので安心ですね。
同様に、GWもARPテーブルに記録して記憶します。
そしてGWは
「DHCPサーバーが割り振ってくれたIPアドレス(使っていいIPアドレス)」
と
「GW自身のIPアドレス」
を新しいPCに教えてあげます。
しかし、新しいPCはGW自身のIPアドレスがどこのIPなのか分かりません。
⑩なので、もらったけどよく分からないIPアドレスでブロードキャストします。
(ブロードキャスト覚えてますか？全ての機器に問い合わせることですよ)
ブロードキャストしたおかげでGWがMACアドレスまで教えてくれました。
これでGWへ次回からはブロードキャストせずに直接聞きにいけますね。安心、安心。
⑪忘れないように新しいPCも
「自分のMACアドレス × 割り振られたIPアドレス」
と
「GWのMACアドレス × GWのIPアドレス」
をこちらも同様にARPテーブル記録しておきます。
まとめ
これで、IPアドレス取得までの一連の流れを図で紹介しました。
今回はまだLAN内の話。
インターネットに接続すらしていません。
次回は、
外部にアクセスするときに デフォルトゲートウェイがどんな働きをしているのか を図で紹介していこう。
