初めてのRaspberry Pi Pico ② CircuitpythonでLチカ

CircuitPython 6.2.0-beta.1を使います。エディタはMu、開発環境はラズパイ4です。CircuitPythonは、2種類のファイルをダウンロードして利用します。Muのインストールは省略します。画面は、一部Windows10のchromeブラウザの画面が混じっています。

• CircuitPython 6.2.0-beta.1
• 6用のExamples/lib

CircuitPython 6.2.0-beta.1のダウンロード

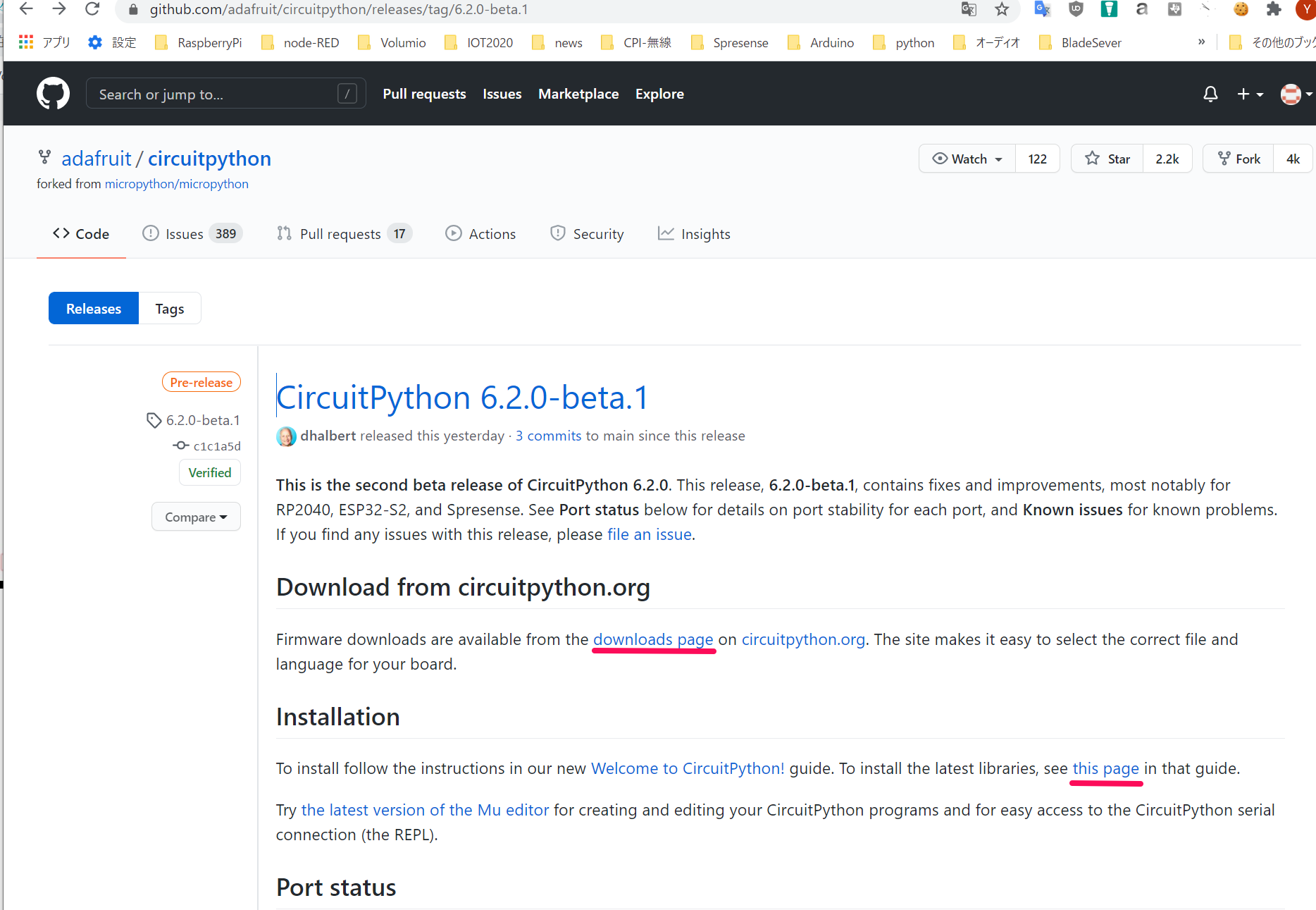

　downloads pageをクリックします。
　　https://github.com/adafruit/circuitpython/releases/tag/6.2.0-beta.1

　検索欄にpicoと入れます。見つかったPicoをクリックします。

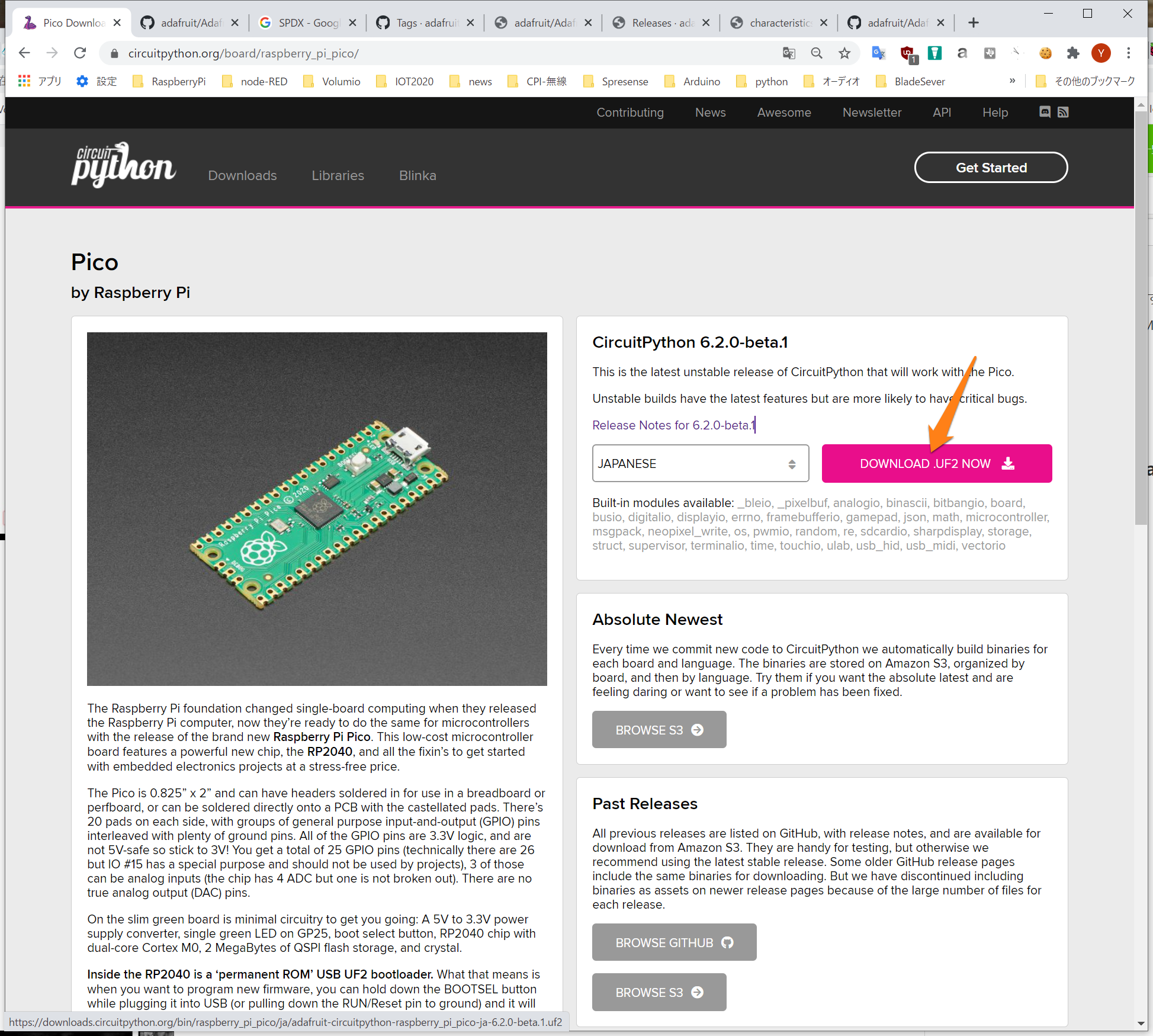

　DOWNLOAD UF2 NOWをクリックします。左の言語がJAPANESEになっていますが、ベータ版なので、ENGLISHのほうがよいかもしれません。

　ボード上のBOOTSELを押しながらUSBケーブルをつなぎます。画面にRPI-RP2ドライブがマウントされるので、adafruit-circuitpython.uf2ファイルをドラッグします。

　コピーがすむと、画面にはCIRCUITPYドライブがマウントされます。準備は完了です。

バージョン6用のExamples/libのダウンロード

　downloads pageのthis pageをクリックします。

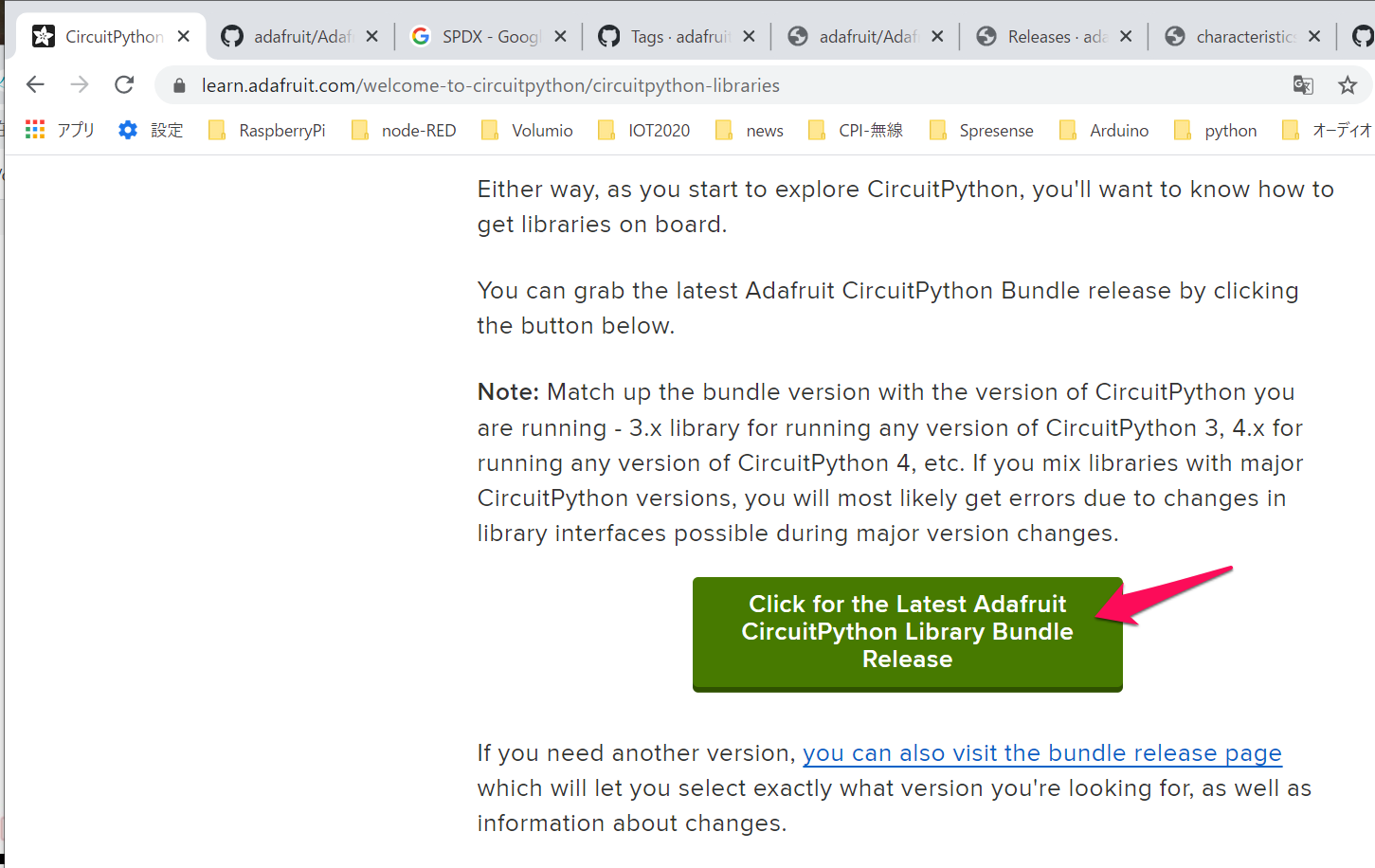

　中ほどのクリックしろという緑色のエリヤをクリックします。

　最新のzipファイルをクリックしてダウンロードします。

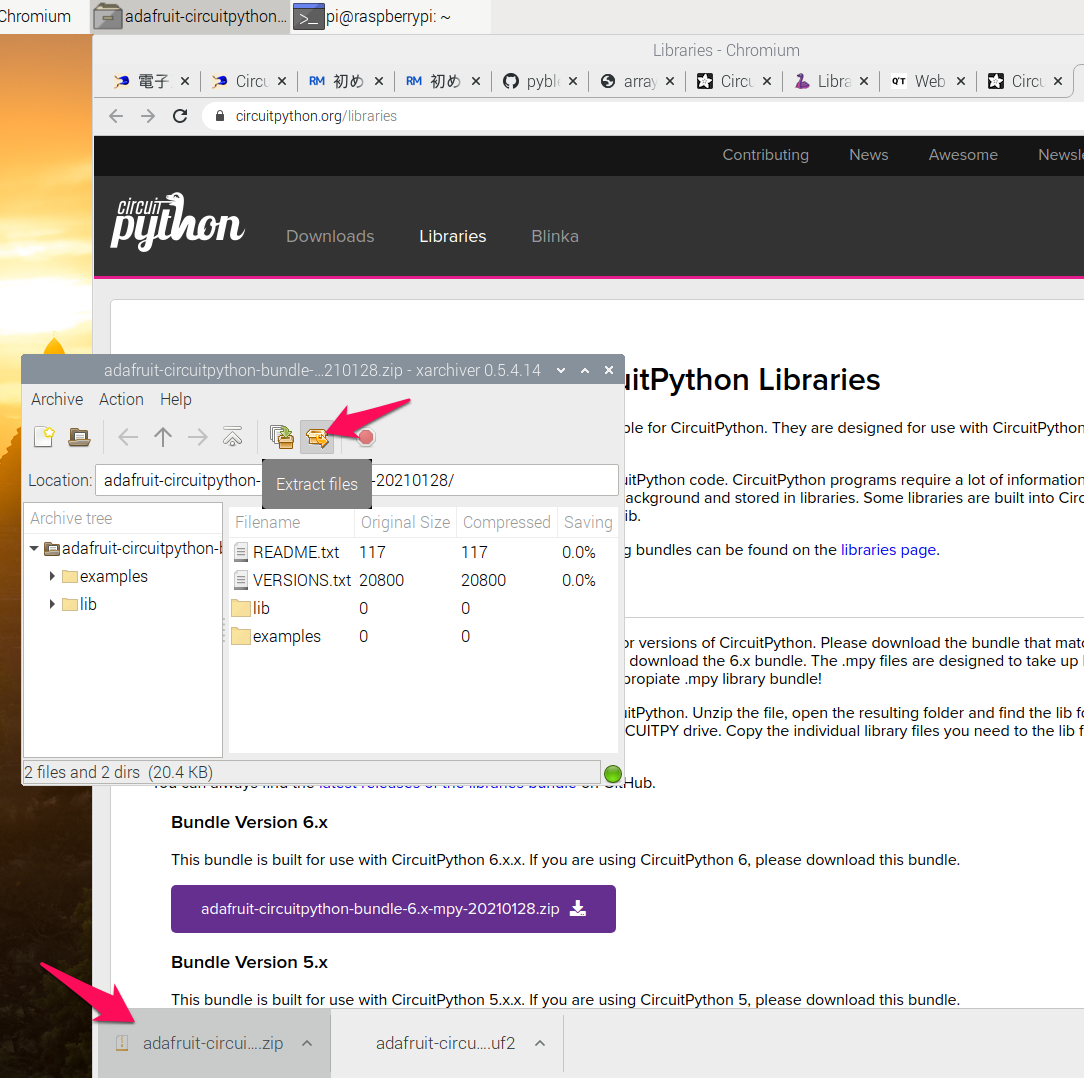

　ダウンロードしたzipファイルをダブルクリックすると、解凍ソフトが立ち上がっています。Extract filesをクリックします。

　/tmpに解凍する画面が出ているので、そのままExtractをクリックします。

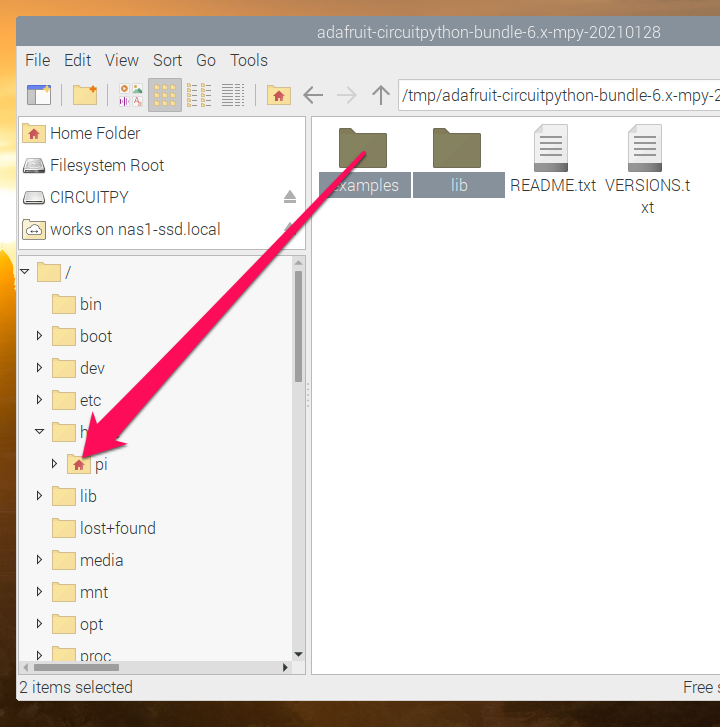

　File Managerで、tmpを開きます。Examplesとlibのフォルダをpiフォルダにコピー（移動になる）します。

　piのフォルダにコピーしたlibをデスクトップにあるCIRCUITPYドライブのlibにコピーして使いたいのですが、すべてコピーするには容量が足りません。
　とりあえず、adafruit_bus_deviceフォルダとライブラリ・ファイル形式のadafruit_bmp280.mpyをコピーします。

Lチカ

　メニューのprogrammingのMuを起動します。Newで新規ファイルを開きます。
　　https://www.denshi.club/pc/python/circuitpython/circuitpython-10-2-l.html
からLチカのプログラムをコピーし、LEDのつながっているポートD13をGP25に変更します。

import digitalio
from board import *
import time

led = digitalio.DigitalInOut(GP25)
led.direction = digitalio.Direction.OUTPUT
while True:
    led.value = True
    time.sleep(0.1)
    led.value = False
    time.sleep(0.1)

　Saveをクリックし、code.pyに上書きします。Serialをクリックします。もう1回Saveをクリックすると、プログラムが実行されます。time.sleep(0.1)の時間を変更してSaveすると、変更した待ち時間になったでしょうか。

気圧センサBMP280をつなぐ

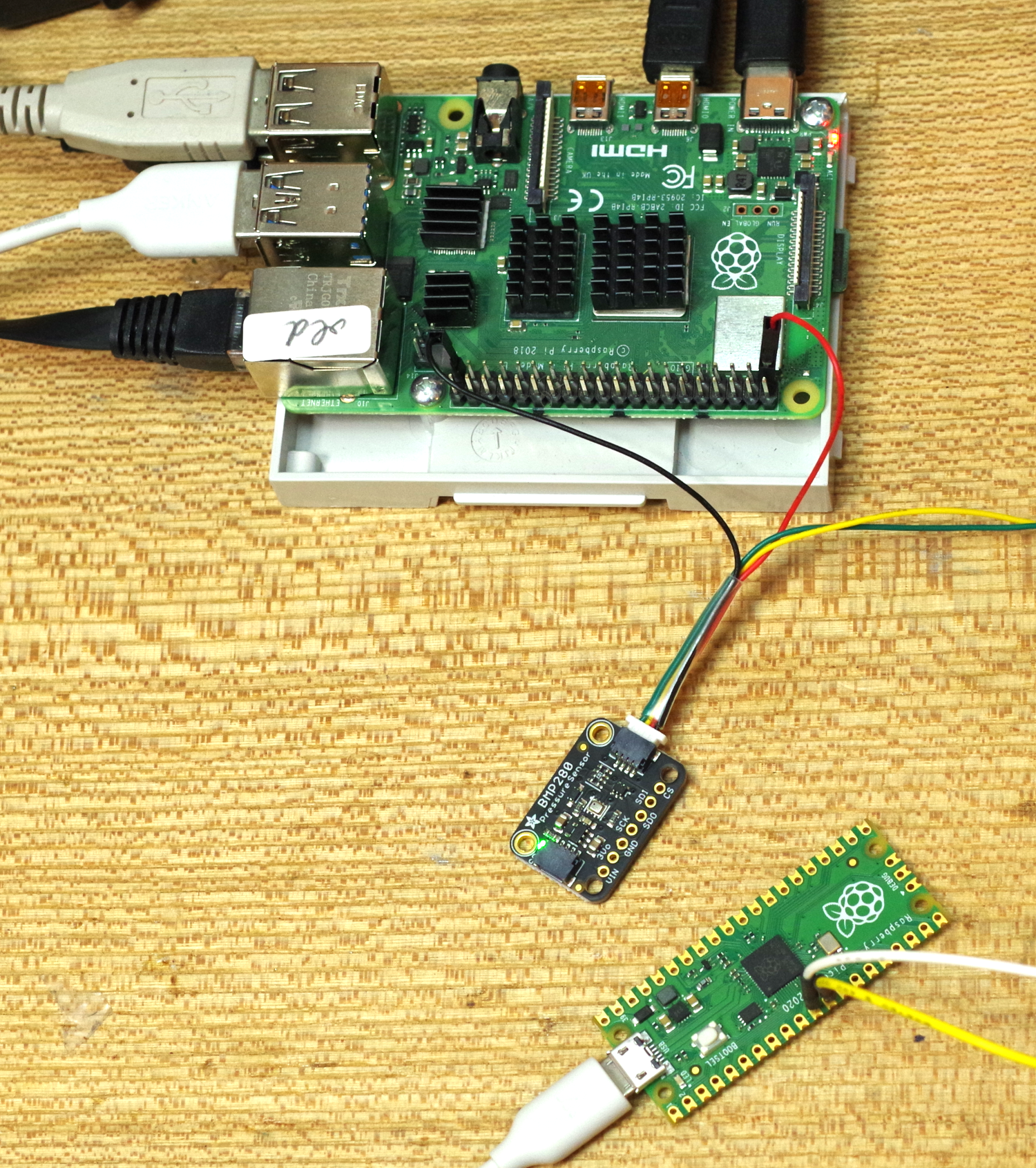

　AdafruitのSTEMMA QTタイプのボードBMP280をつなぎます。SCLはGP9、SDAはGP8、Vccは3.3V、GNDはGNDへつなぎます。

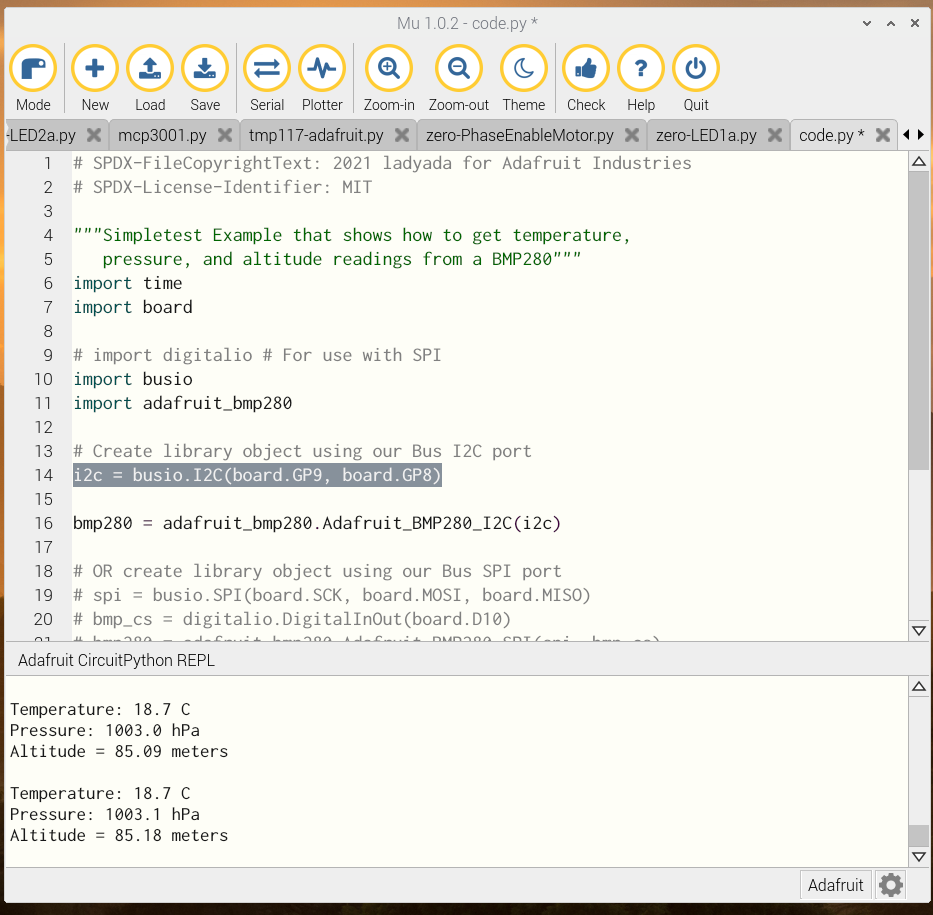

　examplesの中に入っているbmp280_simpletest.pyをMuに読み込みます。

i2c = busio.I2C(board.SCL, board.SDA)

を、

i2c = busio.I2C(board.GP9, board.GP8)

に変更してSaveします。ファイル名はcode.pyで上書きします。温度と気圧、高度を表示します。
