確実な接続のためのフェルール端子

Last updated at Posted at 2023-02-07

より線の配線

 電子工作では、より線を使ってターミナルから配線することが多いです。
 従来はAのように撚り線をよってそのままターミナルに突っ込んでいました。でも緩みます。
 はんだメッキするとほぐれませんが、すごい手間です。
 Bのようにフェルール端子を使うと、確実に接続ができます。圧着端子なので、作業性が良いです。

ファイル名

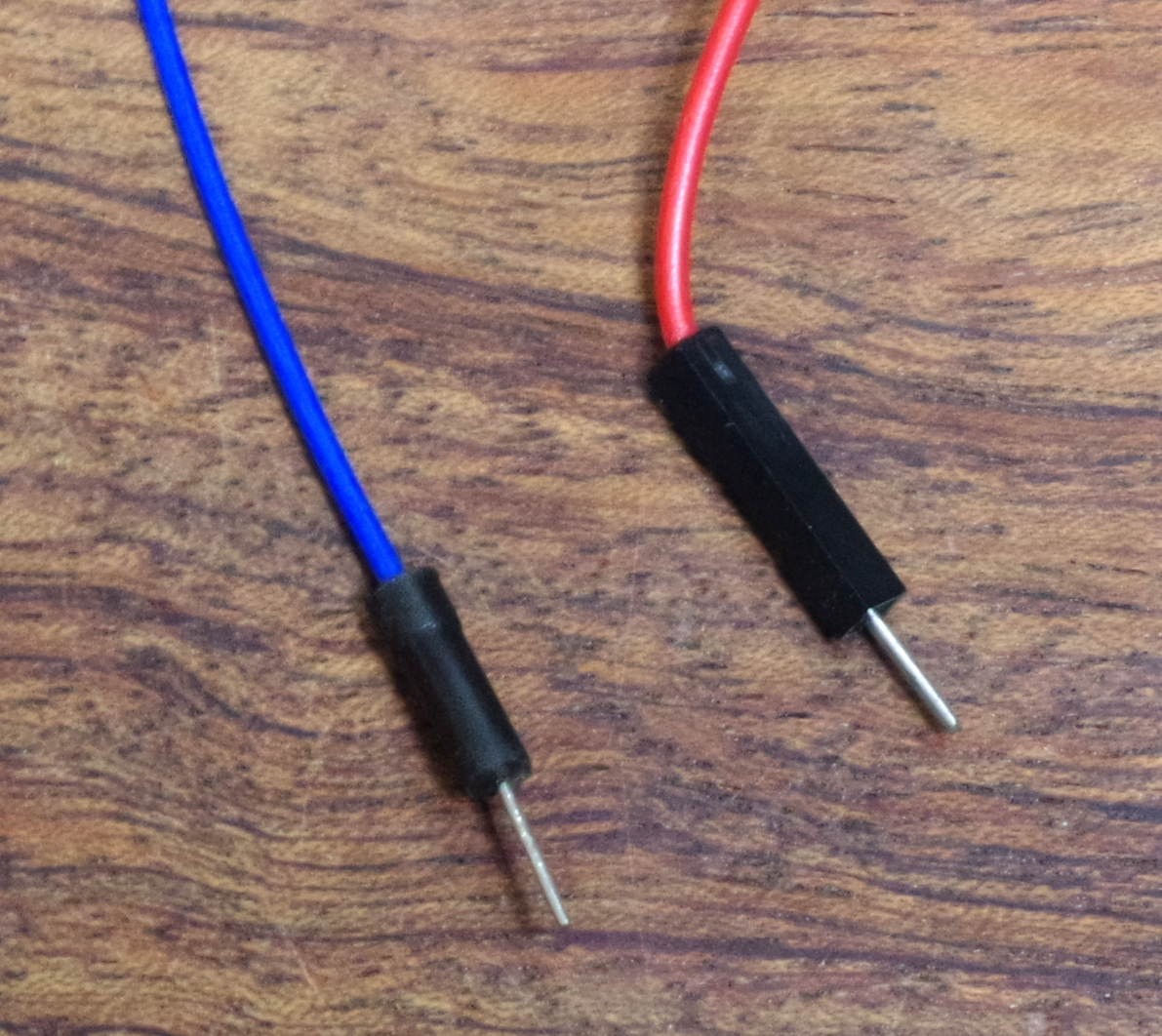

 ブレッドボードで利用するジャンパ線は固いので、このようなところに使うとすぐに緩んだり、折れます。

ファイル名

フェルール端子

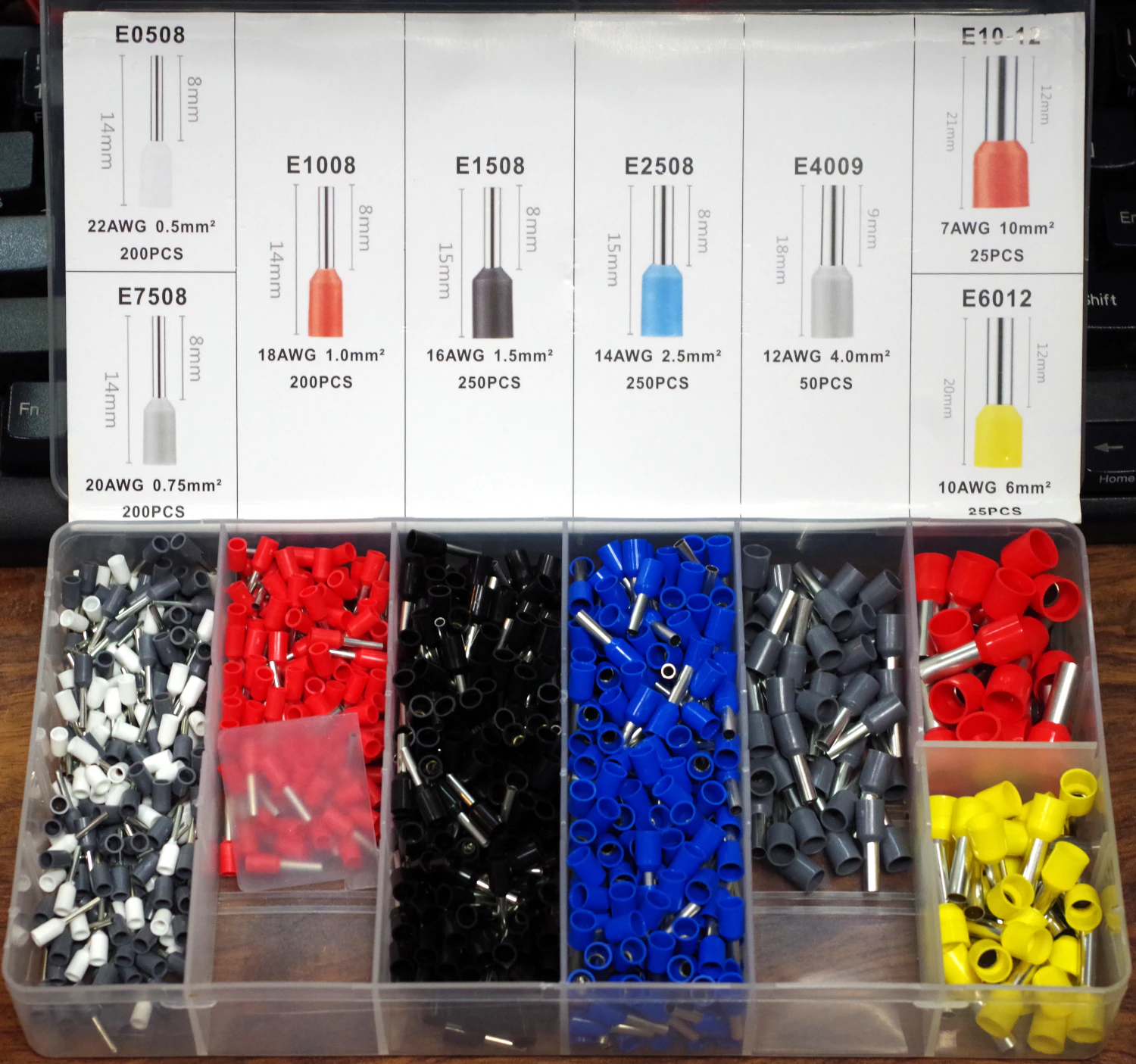

 アマゾンで購入したフェルール端子です。もともとFAの制御盤などの配線に使われるので太いのが多いです。一番細いのがAWG22の内径0.5mmです。

  フェルール圧着工具 圧着ペンチ 0.25-10mm² 調整可能 握力 不要 圧着 工具 ペンチ 絶縁閉端子 1200 PCS DIYペンチ エンドスリーブ フェルール端子付き


 AWGの表記は、単線と撚り線では実際の外形は異なります。

圧着したフェルール端子

 でこぼこができるので、抜けにくくなるようです。

ファイル名
細い径のフェルール端子

 検索すると、アマゾン、ミスミ、モモタロウ、アスクルや楽天で販売していますが、現在、在庫がないところが多いです。
 ミスミは、在庫ありの表示が出ます。

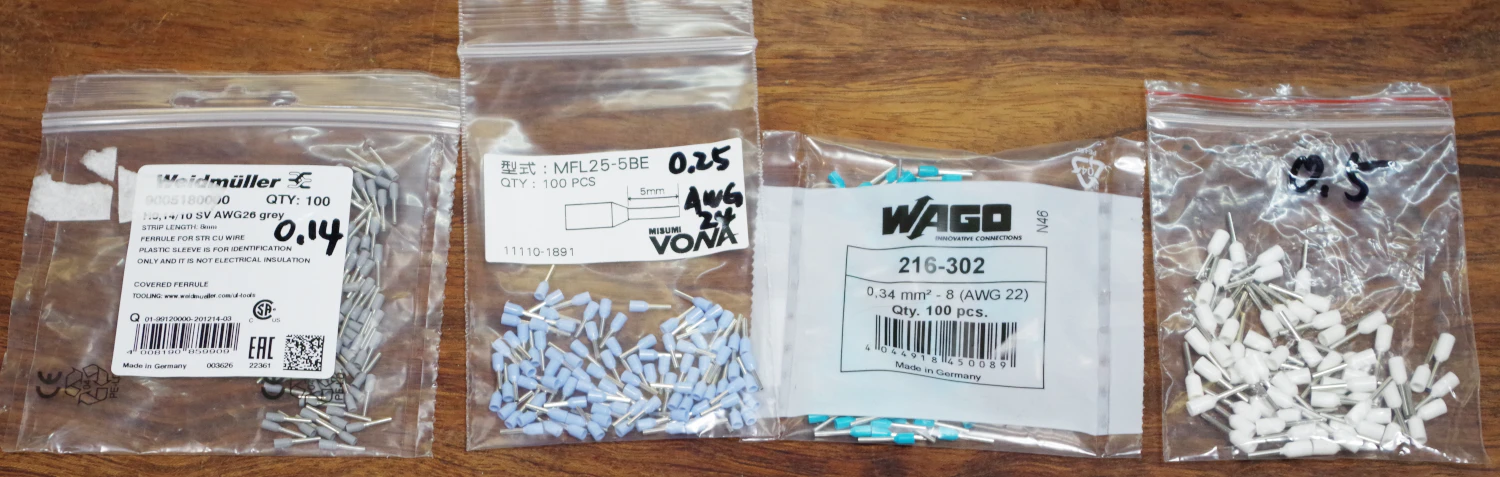

 左から、ワイドミュラーの0.14mm、ミスミオリジナルの0.25mm、ワゴの0.32mm、アマゾン入手の0.5mmです。
 0.25mmは、実際は0.32mmの場合があるようです。
 これら小さいサイズでは、金属スリーブの長さは、8mmと5mmがあります。

実際に使う

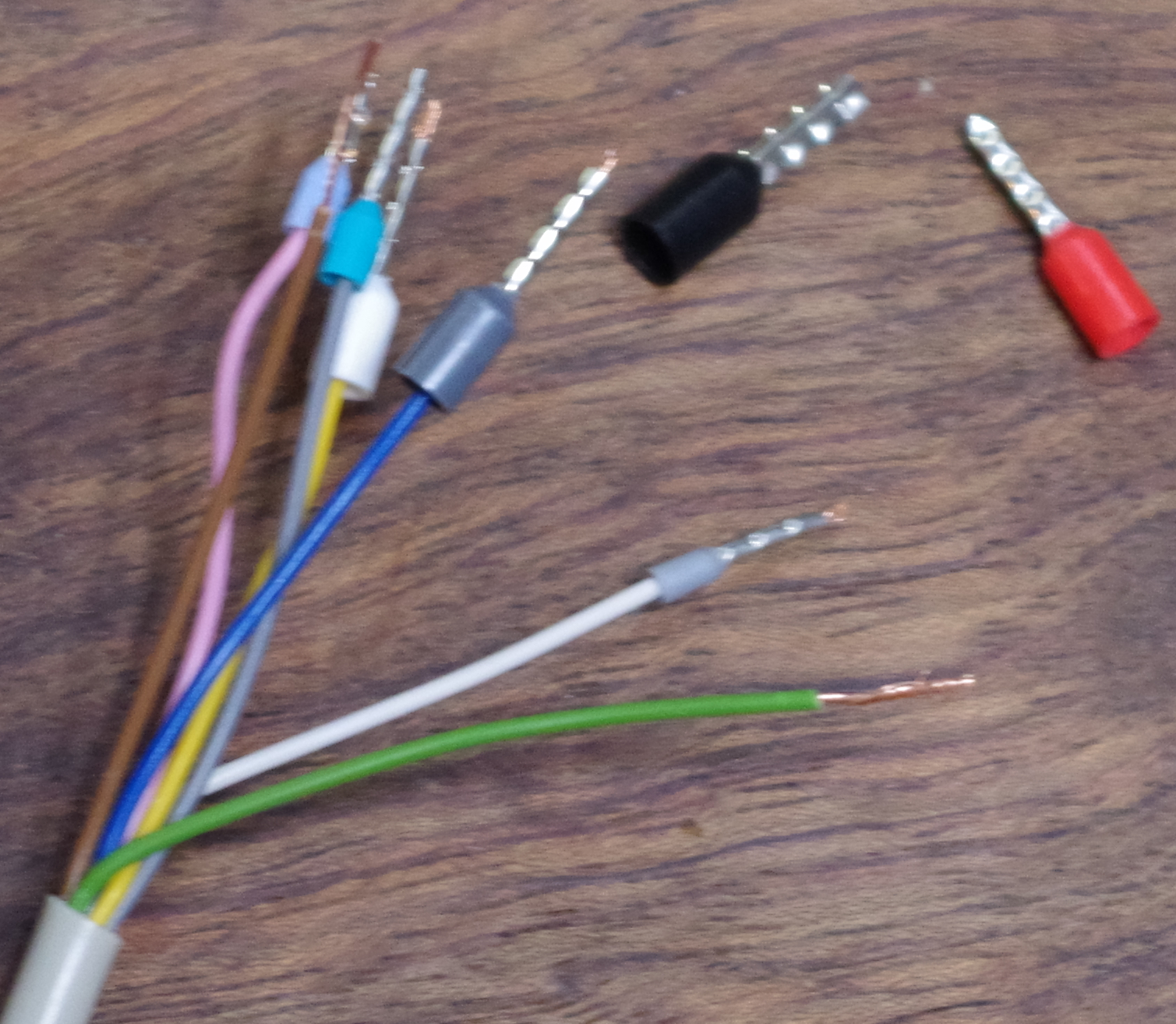

 ケーブルの外皮に0.14と書かれた配線材料を使い、0.14、0.25、0.32、0.5、0.75、1.0mmをそれぞれ圧着しました。

ファイル名

 引っ張ると、0.75と1.0mmは抜けてしまいました。0.32mm以下を使うべきだと思います。0.5mmは微妙です。
 最悪、0.5mmの場合、銅線を長めにし、折り返してスリーブの中に入れ、圧着をします。臨時には使えますが、おすすめではありません。
