数式の練習①一次ローパス・フィルタ

　数式の練習です。

#一次ローパス・フィルタ

一次ローパス・フィルタ　回路図
伝達関数
$T(s)=\frac{1}{1+sT_{C1R1}}$
$( T_{C1R1}は時定数。 s はラプラス変数。 jω はsとする ) $
TeXの記述
$T(s)=\frac{1}{1+sT_{C1R1}}$

###matlab

numerator = 1;
C1=0.0001;
R1=1000;
denominator = [C1*R1,1];
sys = tf(numerator,denominator)

h = bodeplot(sys);
p = getoptions(h);
p.FreqUnits = 'Hz';
setoptions(h,p)
grid on

stepplot(sys);
h = nyquistplot(sys);

　実行例です。

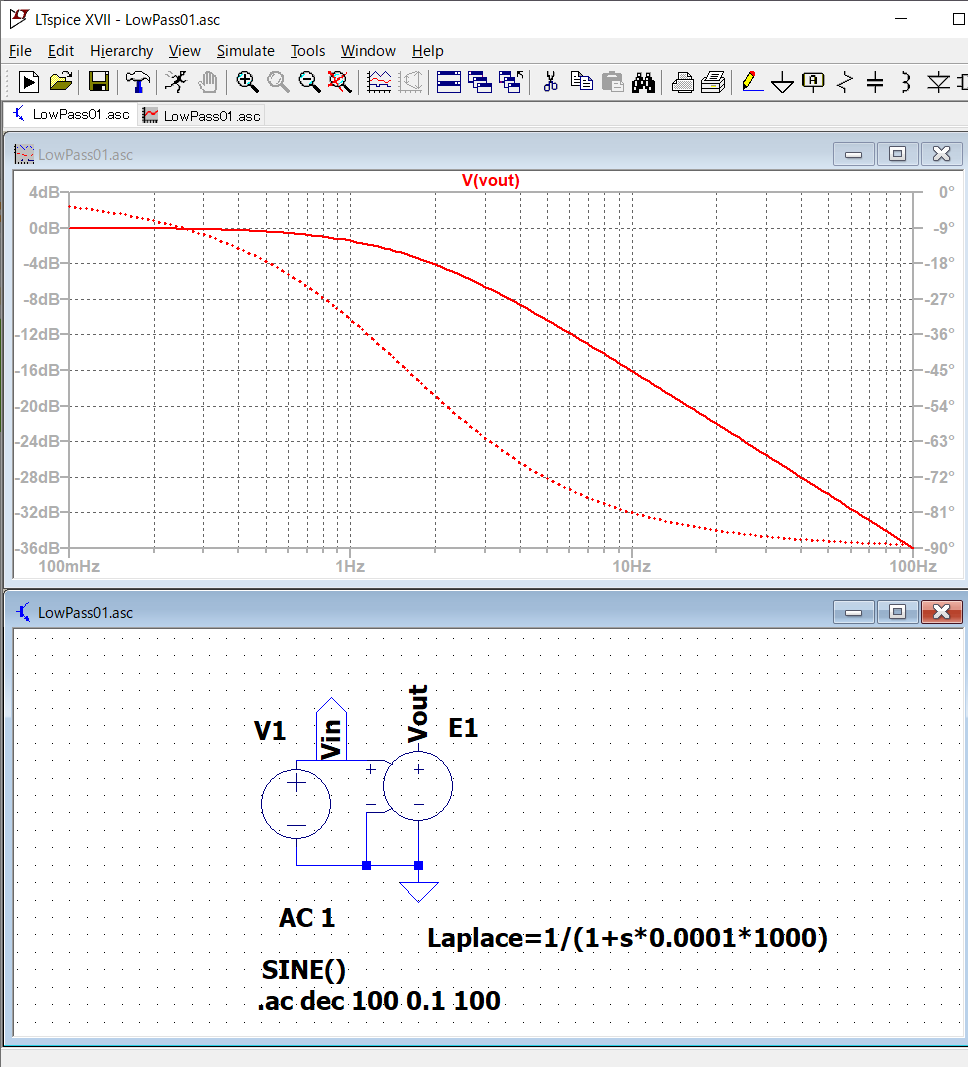

###LTspice

####環境
matlab　R2021b update1（ホームライセンス）、tr関数はControl System Toolboxが必要。ラプラス関数のSymbolic Math Toolboxはホームライセンスでは購入できない。
