日記;回すだけ⑥TwinCATでST言語をちょっとだけ触る

Last updated at Posted at 2021-07-03

 この記事を書き始めたとき、ST言語をキーワードに入れたら、なんと驚くなかれ、1件しか出てきませんでした。EtherCATでは6種類の言語が規定されたIEC 61131-3 (IL, FB, LD, AS, ST)がプログラミングに使えます。PLCで一般的なラダー言語も含まれています。

 Pascalが語源といわれていますが、きっと70歳前後の人しか使ったことがありません。ST言語はC言語によく似ているかもしれません。

ディジタル出力を事例にST言語を使う

 ここで、モータは動かしません。現時点で、まだ動かすプログラムが書けていません。なので、ベッコフのカプラにつながっているディジタル出力をST言語で制御します。

PLCにプログラムを入れる

 左のソリューションエクスプローラのPLCにマウスを置いて、右クリックで新しい項目の追加をクリックします。Standard PLC Projectを選び、追加をクリックします。

 Untitled 1ーUntitled1プロジェクトーPOUsーMAIN(PRG)を開くと、中央にソースの入力できるエディタ・エリアが開きます。
 上の部分はローカル変数の宣言で、下がプログラムの記述エリアです。
 heatbeat := heatbeat + 1;
を記入してリターンをたたくと、自動宣言というパネルが出ます。初期値に0を入れ、OKを押します。
 ローカル変数が追加されました。INTは16ビットです。32ビットはDINTです。
 プログラムMAINは2msに1回実行されます。したがって、変数heatbeatは、0から2msごとにインクリメントされます。
 つぎに、ch1_outというBOOL変数にheatbeatを8で割ったときにTUREを代入する式を追加します。自動宣言は、デフォルトのままOKを押します。


 ローカル変数に追加されました。
 このch1_out変数部分を修正します。追加した、
AT %Q*
は、物理的などこかの出力ポートのリンク変数だということを表します。入力デバイスなら %I* です。
 実際のポートは、I/OにいるEL2008出力モジュールのChannel1ーOutputを右クリックしてリンクの変更を選択します。

ファイル名

 このパネルに何も出てこないことがあります。その場合、構成の有効化をクリックします。ch1_out変数はどこどこにリンクというのを選択し、OKをクリックします。

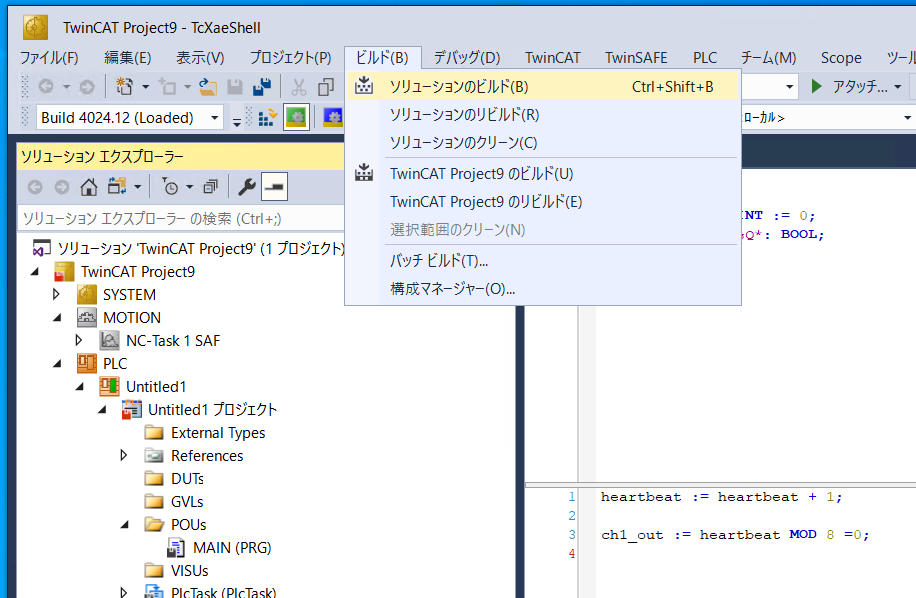

 ビルドします。

ファイル名

 構成の有効化をクリックします。同じ列の緑の矢印をクリックします。実行開始です。
 ターミナル(EL2008)のOutputをダブルクリックし、上部のバーのTwinCAT Project9の文字部分にマウスを置き、マウスの右ボタンで出てくるメニューの水平タブグループの新規作成を選びます。すると、MAINソースと、Outputの情報の画面が同時に見れるので、オンラインのタブを選びます。
 緑の右三角をクリックすると、プログラムが動きます。
 2msに1回、このMAINは動くのですが、画面の更新は追いつきません。heatbeat MOD 64と頻度は下げたのですが、めったにch1_outはTRUEになりません。したがって、グラフもときどきしか'1'にならないですが、EL2008の動作確認用LEDはずっとピカピカ点滅しています。
 止めたいときは、緑の三角の右横にある赤い四角を押します。その右にある赤色の矢印をクリックすると、ソース修正・追加画面に戻ります。

 実行中のようすです。

資料

 上記のサンプルは、Motion Control and IO with PLCs - EP4 - Beckhoff TwinCAT IOが詳しいです。

 Hello Worldだけを出したい事例は、PLC programming using TwinCAT 3 - Tasks, programs & “Hello world” (Part 3/18)の44:35付近にあります。IF文の事例でもあります。2msごとにやってくるMAINで、一度だけメッセージを表示するときプログラムです。

PLC programming using TwinCAT 3 - Data types & arrays (Part 4/18)の、

  • 4分からは、型
  • 15分からは、enum
  • 23分からは、pointer
  • 26分からは、references
  • 32分からは、arrays
  • 36分からは、型変換

PLC programming using TwinCAT 3 - Structures & functions (Part 5/18)の、

  • 最初は構造体
  • 4分からは、関数

 ベッコフのドキュメント、サンプルは、https://infosys.beckhoff.com/にありますが、膨大です。

つづき

 以上で、回すだけは終了です。
 EPOS4のプログラミングは、次の資料があります。また、maxonのサイトから、いろいろな言語のサンプルをダウンロードできます。

EPOS4 Application Notes

ベッコフのPTP – point to point movementは、MOTIONのサンプルのようです。
 何かしら動いたら、続きを書きます。
