ARDUINO NANO RP2040 CONNECT WITH HEADERSプラスArduino IDEでBLEペリフェラル

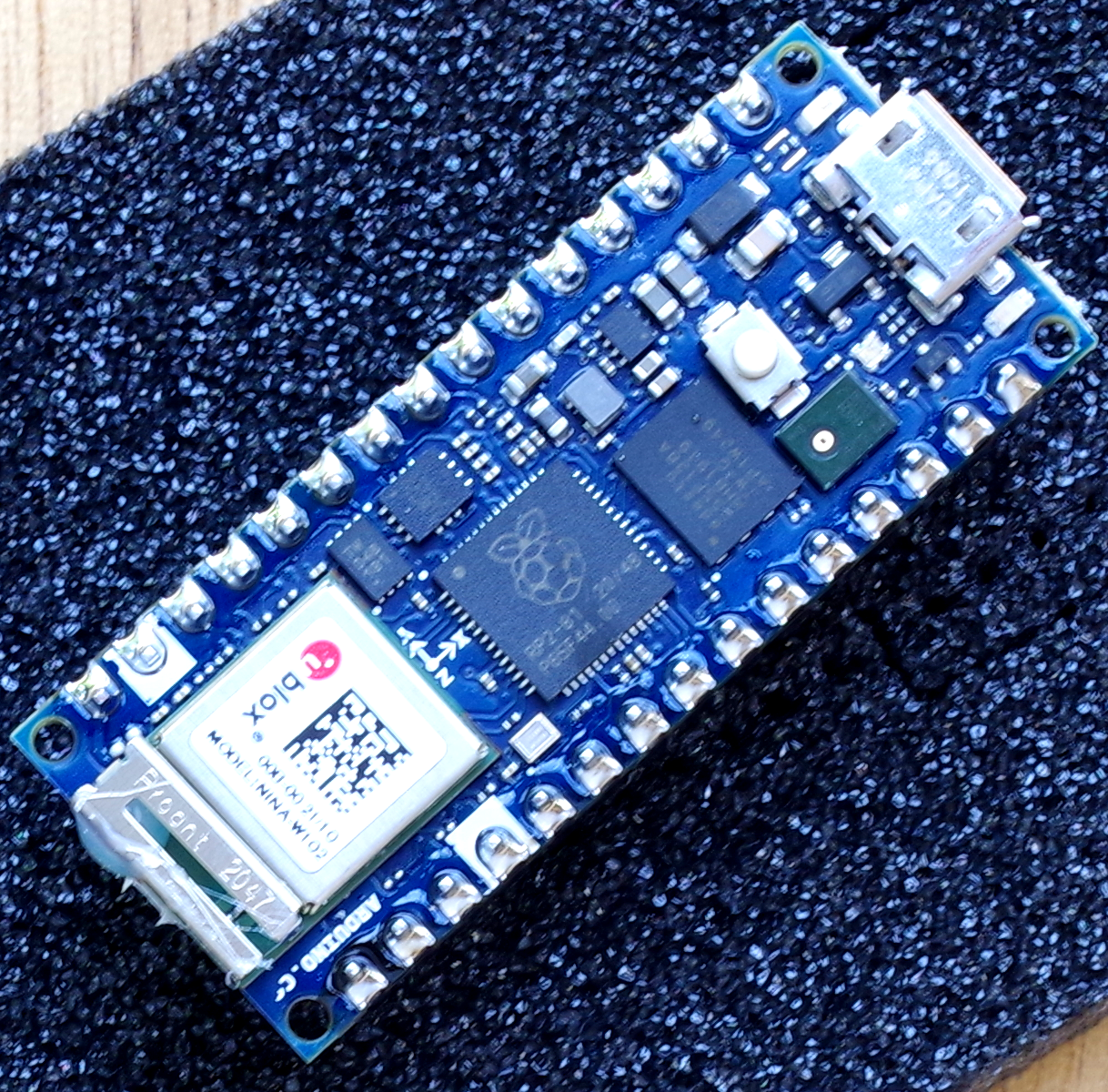

Arduino NANO RP2040 CONNECTはArduino.ccの製品で、Raspberry Pi PicoのCPUを積み、6軸加速度センサやマイクも載っています。技適の通ったNina W102 uBlox moduleを搭載しているので、Wi-Fi、BLEのプログラムが書けます。

　ここでは、Nano 33 BLE Senseでマルチセンサ・ペリフェラルを作る (7) 9軸慣性センサ IMU LSM9DS1をベースに、6軸加速度センサの値をBLEで送信するスケッチを描きます。

開発環境

　Arduino IDEは1.8.15、ボードマネージャで最新に、ライブラリも最新にしておきます。ちょっと前の1.8.13のままだと、コンパイル時にぼろぼろエラーが出ました。
　最初に、IMUのLSM6DSOXTR (6軸)のドライバを入れます。

　同時にサンプル例が入ります。SimpleAccelerometerを読み込み、実行できることを確かめます。

スケッチ

　Notifyに対応したスケッチのつもりですが、ArduinoBLEライブラリでNotifyはうまく動いていないような気がするので、read属性しかつけていません。
　UUIDは、ユニークなUUIDを発行してくれるところのを使っています。

# include <ArduinoBLE.h>

# define LSM6DSOX_SERVICE_UUID   "F000AA30-0451-4000-B000-000000000000"

// BLE Service
BLEService Sensor_LSM6DSOX_Service(LSM6DSOX_SERVICE_UUID);

# define LSM6DSOX_Acceleration_Characteristic_UUID    "F000AA31-0451-4000-B000-000000000000"
# define LSM6DSOX_Gyroscope_Characteristic_UUID       "F000AA32-0451-4000-B000-000000000000"

// BLE  Characteristic
BLEStringCharacteristic LSM6DSOX_Acceleration(LSM6DSOX_Acceleration_Characteristic_UUID, BLERead, 24);
BLEStringCharacteristic LSM6DSOX_Gyroscope(LSM6DSOX_Gyroscope_Characteristic_UUID, BLERead, 24);

# include <Arduino_LSM6DSOX.h>

float AccelerationX = 0, AccelerationY = 0, AccelerationZ = 0;
float GyroscopeX = 0, GyroscopeY = 0, GyroscopeZ = 0;

void readLSM6DSOX() {
  if (IMU.accelerationAvailable()) {
    IMU.readAcceleration(AccelerationX, AccelerationY, AccelerationZ);
  }
  if (IMU.gyroscopeAvailable()) {
    IMU.readGyroscope(GyroscopeX, GyroscopeY, GyroscopeZ);
  }
}

# define localNAME  "RP2060_LSM6DSOX"
# define DeviceNAME "RP2060BLE"

float oldValue = 0;  // last value
float previousMillis = 0;  // last time value was checked, in ms

void setup() {
  Serial.begin(9600);    // initialize serial communication
  while (!Serial);

  // begin initialization
  if (!BLE.begin()) {
    Serial.println("starting BLE failed!");
    while (1);
  }

  if (!IMU.begin()) { // LSM6DSOX
    Serial.println("Failed to initialize IMU!");
    while (1);
  }

  BLE.setLocalName(localNAME);
  BLE.setDeviceName(DeviceNAME);

  // add the service UUID
  BLE.setAdvertisedService(Sensor_LSM6DSOX_Service);

  // add characteristic
  Sensor_LSM6DSOX_Service.addCharacteristic(LSM6DSOX_Acceleration);
  Sensor_LSM6DSOX_Service.addCharacteristic(LSM6DSOX_Gyroscope);

  // Add service
  BLE.addService(Sensor_LSM6DSOX_Service);

  // set initial value for this characteristic
  LSM6DSOX_Acceleration.writeValue(String(oldValue));
  LSM6DSOX_Gyroscope.writeValue(String(oldValue));

  // start advertising
  BLE.advertise();
  Serial.println("Bluetooth device active, waiting for connections...");
}

void loop() {
  // wait for a BLE central
  BLEDevice central = BLE.central();

  // if a central is connected to the peripheral:
  if (central) {
    delay(100);
    Serial.print("Connected to central: ");
    // print the central's BT address:
    Serial.println(central.address());

    // check the battery level every 200ms
    // while the central is connected:
    while (central.connected()) {
      long currentMillis = millis();
      // if 200ms have passed, check value:
      if (currentMillis - previousMillis >= 200) {
        previousMillis = currentMillis;
        updateValue();
        delay(1000);
      }
    }
    // when the central disconnects
    Serial.print("Disconnected from central: ");
    Serial.println(central.address());
  }
}

void updateValue() {
  readLSM6DSOX();
  String valueof_LSM6DSOX_Acceleration = String(AccelerationX) + "," +  String(AccelerationY) + "," + String(AccelerationZ);
  String valueof_LSM6DSOX_Gyroscope = String(GyroscopeX) + "," +  String(GyroscopeY) + "," + String(GyroscopeZ);

  // if value has changed
  if (( AccelerationX + GyroscopeX) != oldValue) {

    Serial.print("---\nLSM6DSOX_Acceleration % is now: ");
    Serial.println(String(AccelerationX) + "," +  String(AccelerationY) + "," + String(AccelerationZ));
    Serial.print("LSM6DSOX_Gyroscope % is now: ");
    Serial.println(String(GyroscopeX) + "," +  String(GyroscopeY) + "," + String(GyroscopeZ));

    // update  characteristic
    LSM6DSOX_Acceleration.writeValue(valueof_LSM6DSOX_Acceleration);
    LSM6DSOX_Gyroscope.writeValue(valueof_LSM6DSOX_Gyroscope);
    oldValue = AccelerationX + GyroscopeX; // save the level for next comparison
  }
}

動作を確認

　Windows10で動いているオンセミのRSL10 Bluetooth Low Enaergy Exploerを使って接続します。
　センサの値はテキストで送っています。
　上の表示データはArduino IDEのシリアルモニタで、送信しているデータを表示しています。下が、セントラルの立場で接続しているオンセミのツールです。送っているデータと、受信しているデータが同じであることが確認できました。
