正規分布間のKLダイバージェンス

Last updated at Posted at 2017-08-31

はじめに

EMアルゴリズムに出てくるKLダイバージェンスがよくわからなかったので、正規分布間のKLダイバージェンスを求めることでイメージを掴みたいと思います。

KLダイバージェンス

Kullback-Leibler divergence ( KLダイバージェンス、KL情報量 )は、2つの確率分布がどの程度似ているかを表す尺度です。
定義は以下になります。

KL(p||q) = \int_{-\infty}^{\infty}p(x)\ln \frac{p(x)}{q(x)}dx

重要な特性が2点あります。
1つ目は、同じ確率分布では0となるということです。

KL(p||p) = \int_{-\infty}^{\infty}p(x)\ln \frac{p(x)}{p(x)}dx
         = \int_{-\infty}^{\infty}p(x)\ln(1)dx
         = 0

2つ目は、常に0を含む正の値となり、確率分布が似ていない程、大きな値となるということです
これらの特性について正規分布の実例を用いて見ていきます。

正規分布

正規分布の確率密度関数p(x)とq(x)を下記のように定義します。

p(x) = N(\mu_1,\sigma_1^2) = \frac{1}{\sqrt{2\pi\sigma_1^2}} \exp\left(-\frac{(x-\mu_1)^2}{2\sigma_1^2}\right) \\
q(x) = N(\mu_2,\sigma_2^2) = \frac{1}{\sqrt{2\pi\sigma_2^2}} \exp\left(-\frac{(x-\mu_2)^2}{2\sigma_2^2}\right)

正規分布間のKLダイバージェンス

上記2つの正規分布間のKLダイバージェンスを求めます。計算は省略します。

\begin{eqnarray}

KL(p||q)&=& \int_{-\infty}^{\infty}p(x)\ln \frac{p(x)}{q(x)}dx \\
        &=& \cdots \\
        &=& \ln\left(\frac{\sigma_2}{\sigma_1}\right) + \frac{\sigma_1^2+(\mu_1-\mu_2)^2}{2\sigma_2^2} - \frac{1}{2}
\end{eqnarray}

変数が4つもあると分かりにくいので、$p(x)$を平均0、分散1の標準正規分布$N(0,1)$とします。

p(x) =N(0,1)= \frac{1}{\sqrt{2\pi}} \exp\left(-\frac{x^2}{2}\right)

平均が変数のとき

まずは、$q(x)$の標準偏差$\sigma_2$を1として、平均$\mu_2$のみを変数とします。

q(x) =N(\mu_2,1)= \frac{1}{\sqrt{2\pi}} \exp\left(-\frac{(x-\mu_2)^2}{2}\right)

この時のKLダイバージェンスは、

\begin{eqnarray}

KL(p||q) &=& \ln\left(\frac{\sigma_2}{\sigma_1}\right) + \frac{\sigma_1^2+(\mu_1-\mu_2)^2}{2\sigma_2^2} - \frac{1}{2} \\
         &=& \ln\left(\frac{1}{1}\right) + \frac{1^2+(\mu_1-0)^2}{2*1^2} - \frac{1}{2} \\
         &=& \frac{\mu_2^2}{2}
\end{eqnarray}

となります。
$\mu_2$の値を-4から4まで1ずつ増加させた時の、確率分布$q(x)$とKLダイバージェンス$KL(p||q)$の値は以下のようになります。


左側のオレンジ色の線が、平均$\mu_2$を変化させた時の$q(x)$です。右側の図は、平均$\mu_2$をx軸に取った時の図になります。青色の線が解析解で、オレンジ色の点が今のKLダイバージェンスの値になります。KLダイバージェンスは、$p(x)$と$q(x)$が完全に一致した時に0となり、離れる程増加していくことが確認できました。

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

# 正規分布
def gaussian1d(x,μ,σ):
    y = 1 / ( np.sqrt(2*np.pi* σ**2 ) )  * np.exp( - ( x - μ )**2  / ( 2 * σ ** 2 ) )
    return y

# 正規分布のKL divergence
def gaussian1d_KLdivergence(μ1,σ1,μ2,σ2):
    A = np.log(σ2/σ1)
    B = ( σ1**2 + (μ1 - μ2)**2 ) / (2*σ2**2)
    C = -1/2
    y = A + B + C
    return y

# KL divergence
def KLdivergence(p,q,dx):
    KL=np.sum(p * np.log(p/q)) * dx
    return KL

# xの刻み
dx  = 0.01

# xの範囲
xlm = [-6,6]

# x座標
x   = np.arange(xlm[0],xlm[1]+dx,dx)

# xの数
x_n   = len(x)

# Case 1
# p(x) = N(0,1)
# q(x) = N(μ,1)

# p(x)の平均μ1
μ1   = 0
# p(x)の標準偏差σ1
σ1   = 1

# p(x)
px   = gaussian1d(x,μ1,σ1)

# q(x)の標準偏差σ2
σ2   = 1

# q(x)の平均μ2
U2   = np.arange(-4,5,1)

U2_n = len(U2)

# q(x)
Qx   = np.zeros([x_n,U2_n])

# KLダイバージェンス
KL_U2  = np.zeros(U2_n)

for i,μ2 in enumerate(U2):
    qx        = gaussian1d(x,μ2,σ2)
    Qx[:,i]   = qx
    KL_U2[i]  = KLdivergence(px,qx,dx)


# 解析解の範囲
U2_exc    = np.arange(-4,4.1,0.1)

# 解析解
KL_U2_exc = gaussian1d_KLdivergence(μ1,σ1,U2_exc,σ2)

# 解析解2
KL_U2_exc2 = U2_exc**2 / 2

#
# plot
#

# figure
fig = plt.figure(figsize=(8,4))
# デフォルトの色
clr=plt.rcParams['axes.prop_cycle'].by_key()['color']

# axis 1
#-----------------------
# 正規分布のプロット
ax = plt.subplot(1,2,1)
# p(x)
plt.plot(x,px,label='$p(x)$')
# q(x)
line,=plt.plot(x,Qx[:,i],color=clr[1],label='$q(x)$')
# 凡例
plt.legend(loc=1,prop={'size': 13})

plt.xticks(np.arange(xlm[0],xlm[1]+1,2))
plt.xlabel('$x$')

# axis 2
#-----------------------
# KLダイバージェンス
ax2 = plt.subplot(1,2,2)
# 解析解
plt.plot(U2_exc,KL_U2_exc,label='Analytical')
# 計算
point, = ax2.plot([],'o',label='Numerical')

# 凡例
# plt.legend(loc=1,prop={'size': 15})

plt.xlim([U2[0],U2[-1]])
plt.xlabel('$\mu$')
plt.ylabel('$KL(p||q)$')

plt.tight_layout()

# 軸に共通の設定
for a in [ax,ax2]:
    plt.axes(a)
    plt.grid()
    # 正方形に
    plt.gca().set_aspect(1/plt.gca().get_data_ratio())

# 更新
def update(i):
    # 線
    line.set_data(x,Qx[:,i])
    # 点
    point.set_data(U2[i],KL_U2[i])

    # タイトル
    ax.set_title("$\mu_2=%.1f$" % U2[i],fontsize=15)
    ax2.set_title('$KL(p||q)=%.1f$' % KL_U2[i],fontsize=15)

# アニメーション
ani = animation.FuncAnimation(fig, update, interval=1000,frames=U2_n)
# plt.show()
# ani.save("KL_μ.gif", writer="imagemagick")

標準偏差が変数のとき

続いて$q(x)$の平均$\mu_2$を0として、標準偏差$\sigma_2$のみを変数とします。

q(x) =N(0,\sigma^2_2)= \frac{1}{\sqrt{2\pi\sigma_2^2}} \exp\left(-\frac{x^2}{2\sigma_2^2}\right)

この時のKLダイバージェンスは、

\begin{eqnarray}

KL(p||q) &=& \ln\left(\frac{\sigma_2}{\sigma_1}\right) + \frac{\sigma_1^2+(\mu_1-\mu_2)^2}{2\sigma_2^2} - \frac{1}{2} \\
         &=& \ln\left(\frac{\sigma_2}{1}\right) + \frac{1^2}{2\sigma_2^2} - \frac{1}{2} \\
         &=& \ln\left(\sigma_2\right) + \frac{1}{2\sigma_2^2} - \frac{1}{2} \\
\end{eqnarray}

となります。
$\sigma_2$の値を0.5から4まで変化させた時の、確率分布$q(x)$とKLダイバージェンス$KL(p||q)$の値は以下のようになります。


KLダイバージェンスの変化は、先程と同じく確率分布が一致した時に0となり、形状が異なる程増加していくという特徴が見られました。

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

# 正規分布
def gaussian1d(x,μ,σ):
    y = 1 / ( np.sqrt(2*np.pi* σ**2 ) )  * np.exp( - ( x - μ )**2  / ( 2 * σ ** 2 ) )
    return y

# 正規分布のKL divergence
def gaussian1d_KLdivergence(μ1,σ1,μ2,σ2):
    A = np.log(σ2/σ1)
    B = ( σ1**2 + (μ1 - μ2)**2 ) / (2*σ2**2)
    C = -1/2
    y = A + B + C
    return y

# KL divergence
def KLdivergence(p,q,dx):
    KL=np.sum(p * np.log(p/q)) * dx
    return KL

# xの刻み
dx  = 0.01

# xの範囲
xlm = [-6,6]

# x座標
x   = np.arange(xlm[0],xlm[1]+dx,dx)

# xの数
x_n   = len(x)

# Case 2
# p(x) = N(0,1)
# q(x) = N(0,σ**2)

# p(x)の平均μ1
μ1   = 0
# p(x)の標準偏差σ1
σ1   = 1

# p(x)
px   = gaussian1d(x,μ1,σ1)

# q(x)の平均μ2
μ2   = 0

# q(x)の標準偏差σ2
S2   = np.hstack([ np.arange(0.5,1,0.1),np.arange(1,2,0.2),np.arange(2,4.5,0.5) ])

S2_n = len(S2)

# q(x)
Qx   = np.zeros([x_n,S2_n])

# KLダイバージェンス
KL_S2  = np.zeros(S2_n)

for i,σ2 in enumerate(S2):
    qx        = gaussian1d(x,μ2,σ2)
    Qx[:,i]   = qx
    KL_S2[i]  = KLdivergence(px,qx,dx)


# 解析解の範囲
S2_exc    = np.arange(0.5,4+0.05,0.05)

# 解析解
KL_S2_exc = gaussian1d_KLdivergence(μ1,σ1,μ2,S2_exc)

# 解析解2
KL_S2_exc2 = np.log(S2_exc) + 1/(2*S2_exc**2) - 1 / 2

#
# plot
#

# figure
fig = plt.figure(figsize=(8,4))
# デフォルトの色
clr=plt.rcParams['axes.prop_cycle'].by_key()['color']

# axis 1
#-----------------------
# 正規分布のプロット
ax = plt.subplot(1,2,1)
# p(x)
plt.plot(x,px,label='$p(x)$')
# q(x)
line,=plt.plot(x,Qx[:,i],color=clr[1],label='$q(x)$')
# 凡例
plt.legend(loc=1,prop={'size': 13})

plt.ylim([0,0.8])
plt.xticks(np.arange(xlm[0],xlm[1]+1,2))
plt.xlabel('$x$')

# axis 2
#-----------------------
# KLダイバージェンス
ax2 = plt.subplot(1,2,2)
# 解析解
plt.plot(S2_exc,KL_S2_exc,label='Analytical')
# 計算
point, = ax2.plot([],'o',label='Numerical')

# 凡例
# plt.legend(loc=1,prop={'size': 15})

plt.xlim([S2[0],S2[-1]])
plt.xlabel('$\sigma$')
plt.ylabel('$KL(p||q)$')

plt.tight_layout()

# 軸に共通の設定
for a in [ax,ax2]:
    plt.axes(a)
    plt.grid()
    # 正方形に
    plt.gca().set_aspect(1/plt.gca().get_data_ratio())

# 更新
def update(i):
    # 線
    line.set_data(x,Qx[:,i])
    # 点
    point.set_data(S2[i],KL_S2[i])

    # タイトル
    ax.set_title("$\sigma_2=%.1f$" % S2[i],fontsize=15)
    ax2.set_title('$KL(p||q)=%.1f$' % KL_S2[i],fontsize=15)

# アニメーション
ani = animation.FuncAnimation(fig, update, interval=1000,frames=S2_n)
plt.show()
# ani.save("KL_σ.gif", writer="imagemagick")

平均、標準偏差が変数のとき

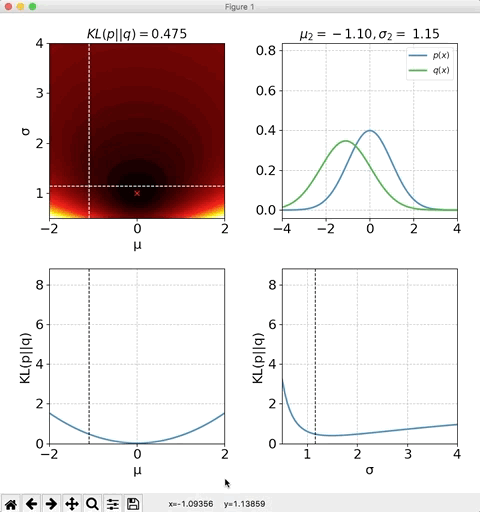

平均$\mu_2$と標準偏差$\sigma_2$の両方を変化させた時の、KLダイバージェンスの値をプロットしたのが下記になります。

## おまけ ![KL_motion2.gif](https://qiita-image-store.s3.amazonaws.com/0/35426/9b0197d8-1fd6-de81-673f-a8be1be727a4.gif)
import numpy as np
import matplotlib.pyplot as plt

# 正規分布
def gaussian1d(x,μ,σ):
    y = 1 / ( np.sqrt(2*np.pi* σ**2 ) )  * np.exp( - ( x - μ )**2  / ( 2 * σ ** 2 ) )
    return y

# 正規分布のKL divergence
def gaussian1d_KLdivergence(μ1,σ1,μ2,σ2):
    A = np.log(σ2/σ1)
    B = ( σ1**2 + (μ1 - μ2)**2 ) / (2*σ2**2)
    C = -1/2
    y = A + B + C
    return y

# KL divergence
def KLdivergence(p,q,dx):
    KL=np.sum(p * np.log(p/q)) * dx
    return KL

def Motion(event):
    global cx,cy,cxid,cyid

    xp = event.xdata
    yp = event.ydata

    if (xp is not None) and (yp is not None):
        gca = event.inaxes

        if gca is axs[0]:
            cxid,cx = find_nearest(x,xp)
            cyid,cy = find_nearest(y,yp)

            lns[0].set_data(G_x,Qx[:,cxid,cyid])
            lns[1].set_data(x,Z[:,cyid])
            lns[2].set_data(y,Z[cxid,:])


            lnhs[0].set_ydata([cy,cy])
            lnvs[0].set_xdata([cx,cx])

            lnvs[1].set_xdata([cx,cx])
            lnvs[2].set_xdata([cy,cy])


        if gca is axs[2]:
            cxid,cx = find_nearest(x,xp)

            lns[0].set_data(G_x,Qx[:,cxid,cyid])
            lns[2].set_data(y,Z[cxid,:])
            lnvs[0].set_xdata([cx,cx])
            lnvs[1].set_xdata([cx,cx])

        if gca is axs[3]:
            cyid,cy = find_nearest(y,xp)

            lns[0].set_data(G_x,Qx[:,cxid,cyid])
            lns[1].set_data(x,Z[:,cyid])
            lnhs[0].set_ydata([cy,cy])
            lnvs[2].set_xdata([cy,cy])

    axs[1].set_title("$\mu_2=%5.2f, \sigma_2=$%5.2f" % (cx,cy),fontsize=15)
    axs[0].set_title('$KL(p||q)=$%.3f' % Z[cxid,cyid],fontsize=15)

    plt.draw()

def find_nearest(array, values):
    id = np.abs(array-values).argmin()
    return id,array[id]

# xの刻み
G_dx  = 0.01
# xの範囲
G_xlm = [-4,4]
# x座標
G_x   = np.arange(G_xlm[0],G_xlm[1]+G_dx,G_dx)
# xの数
G_n   = len(G_x)

# p(x)の平均μ1
μ1   = 0
# p(x)の標準偏差σ1
σ1   = 1
# p(x)
px   = gaussian1d(G_x,μ1,σ1)

# q(x)の平均μ2
μ_lim = [-2,2]
μ_dx  = 0.1
μ_x   = np.arange(μ_lim[0],μ_lim[1]+μ_dx,μ_dx)
μ_n   = len(μ_x)

# q(x)の標準偏差σ2
σ_lim = [0.5,4]
σ_dx  = 0.05
σ_x   = np.arange(σ_lim[0],σ_lim[1]+σ_dx,σ_dx)
σ_n   = len(σ_x)

# KLダイバージェンス
KL   = np.zeros([μ_n,σ_n])
# q(x)
Qx   = np.zeros([G_n,μ_n,σ_n])

for i,μ2 in enumerate(μ_x):
    for j,σ2 in enumerate(σ_x):
        KL[i,j]   = gaussian1d_KLdivergence(μ1,σ1,μ2,σ2)
        Qx[:,i,j] = gaussian1d(G_x,μ2,σ2)

x   = μ_x
y   = σ_x

X,Y = np.meshgrid(x,y)
Z   = KL

cxid  = 0
cyid  = 0

cx    = x[cxid]
cy    = y[cyid]

xlm   = [ x[0], x[-1] ]
ylm   = [ y[0], y[-1] ]

axs   = []
ims   = []
lns   = []
lnvs  = []
lnhs  = []

# figure
#----------------
plt.close('all')
plt.figure(figsize=(8,8))
# デフォルトの色
clr=plt.rcParams['axes.prop_cycle'].by_key()['color']

# フォントサイズ
plt.rcParams["font.size"] = 16
# 線幅
plt.rcParams['lines.linewidth'] = 2
# gridのlinestyleを点線に
plt.rcParams["grid.linestyle"] = '--'

# plot時の範囲のマージンをなくす
plt.rcParams['axes.xmargin'] = 0.

# ax1
#----------------
ax = plt.subplot(2,2,1)

Interval = np.arange(0,8,0.1)
plt.plot(μ1,σ1,'rx',label='$(μ_1,σ_1)=(0,1)$')
im = plt.contourf(X,Y,Z.T,Interval,cmap='hot')
lnv= plt.axvline(x=cx,color='w',linestyle='--',linewidth=1)
lnh= plt.axhline(y=cy,color='w',linestyle='--',linewidth=1)

ax.set_title('$KL(p||q)=$%.3f' % Z[cxid,cyid],fontsize=15)
plt.xlabel('μ')
plt.ylabel('σ')

axs.append(ax)
lnhs.append(lnh)
lnvs.append(lnv)
ims.append(im)

# ax2
#----------------
ax = plt.subplot(2,2,2)
plt.plot(G_x,px,label='$p(x)$')
ln, = plt.plot(G_x,Qx[:,cxid,cyid],color=clr[1],label='$q(x)$')
plt.legend(prop={'size': 10})
ax.set_title("$\mu_2=%5.2f, \sigma_2=$%5.2f" % (cx,cy),fontsize=15)

axs.append(ax)
lns.append(ln)
plt.grid()

# ax3
#----------------
ax = plt.subplot(2,2,3)
ln,=plt.plot(x,Z[:,cyid])
lnv= plt.axvline(x=cx,color='k',linestyle='--',linewidth=1)

plt.ylim([0,np.max(Z)])
plt.grid()
plt.xlabel('μ')
plt.ylabel('KL(p||q)')

lnvs.append(lnv)
axs.append(ax)
lns.append(ln)

# ax4
#----------------
ax = plt.subplot(2,2,4)
ln,=plt.plot(y,Z[cxid,:])

lnv= plt.axvline(x=cy,color='k',linestyle='--',linewidth=1)

plt.ylim([0,np.max(Z)])
plt.xlim([ylm[0],ylm[1]])
plt.grid()

plt.xlabel('σ')
plt.ylabel('KL(p||q)')

lnvs.append(lnv)
axs.append(ax)
lns.append(ln)

plt.tight_layout()

for ax in axs:
    plt.axes(ax)
    ax.set_aspect(1/ax.get_data_ratio())

plt.connect('motion_notify_event', Motion)

plt.show()
383
231
1

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
383
231

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
