この記事について

前回は、既に用意したncnn用モデル(.param, .bin) を使用しました。
今回はこのncnn用モデルを作ります。

ncnnの方で有名どころのフレームワークからの変換ツールは用意してくれています。ただし、ソースコード形式なのでまずはビルドをします。
その後、Keras -> ONNX -> ncnn と変換してみます。

変換ツールは https://github.com/Tencent/ncnn/tree/master/tools

今の時点で用意されているのは以下:
- caffe
- mxnet
- onnx
- ~~tensorflow~~ (2日前(2019/05/03)に消えてた。開発者さんが諦めた模様)
以下のフレームワークは、有志の作っているツールを使うか一度ONNX形式に変換する方法が提示されている
- pytorch
- darknet

ビルド済みツールバイナリ

ビルドするのが面倒な方は以下をご利用ください。
https://github.com/take-iwiw/NcnnMultiPlatformProject/tree/master/ExternalLibs/ncnn_prebuilt/tools

ncnnモデル変換ツールのビルド

ソースコードの取得

変換ツールをビルドするためにはprotobufが必要なので、まずはそちらのビルド、(場合によってはインストール)を行います。
変換ツールのソースコードは前回取得済みのncnnリポジトリ内にあるのですが、一応再取得するところからやります。
以下、Windows, Linux共通のソース取得とバージョン指定(2019/05/05現在で最新のリリースバージョン)です。

ソースコード取得

cd ~/   # Windowsの場合は適当なところで実施。以後の説明では'C:\work\protobuf'とする
git clone https://github.com/protocolbuffers/protobuf.git
cd protobuf
git checkout  v3.7.1

cd ~/   # Windowsの場合は適当なところで実施。以後の説明では'C:\work\ncnn'とする
git clone https://github.com/Tencent/ncnn.git
cd ncnn
git checkout 20190320

Windows

Protobufのビルド

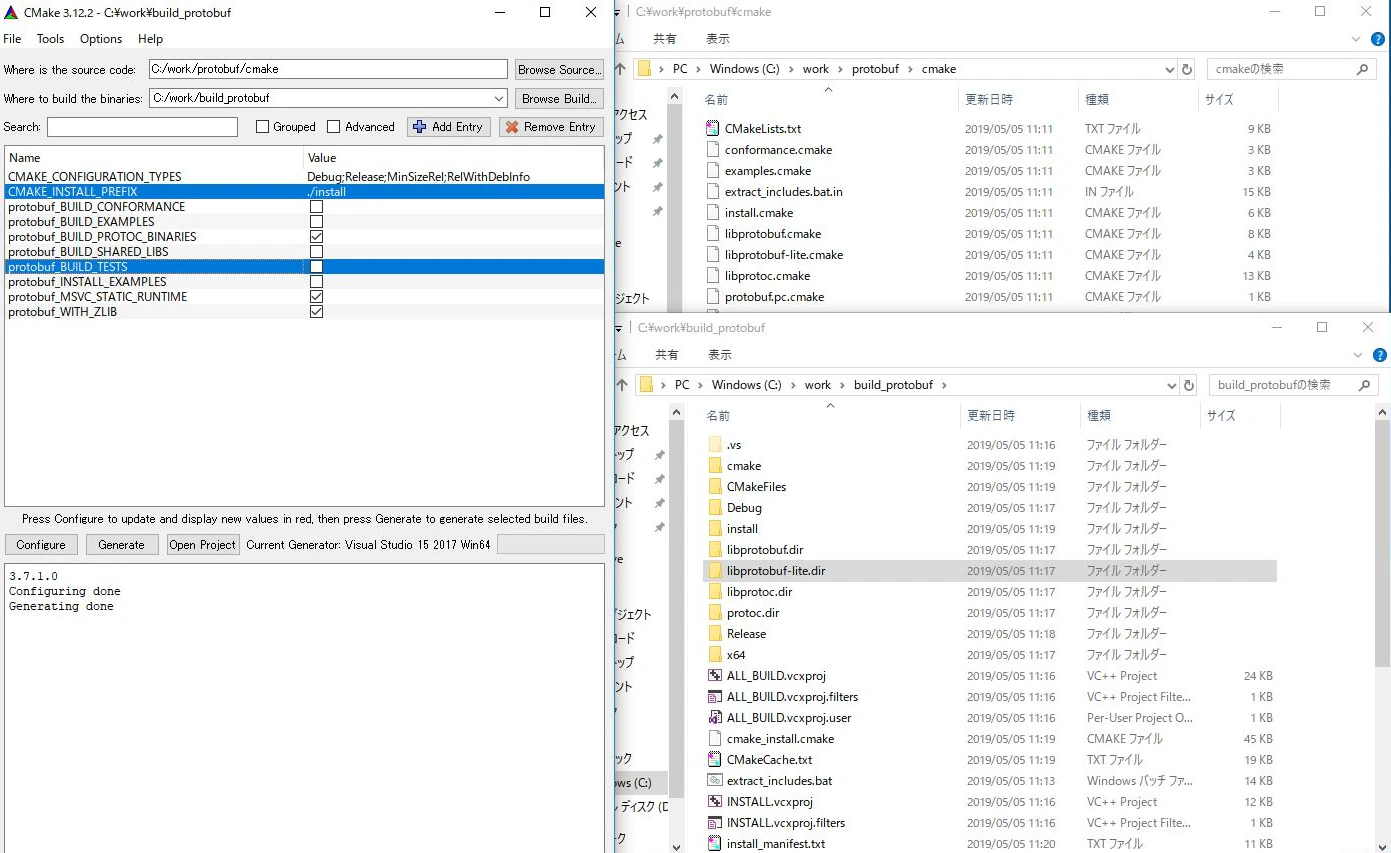

cmake-guiを起動し、以下のように設定します。(パスはどこでもいいです)(設定項目を出すために、パス設定後に一度Configureをクリックしてください。その時のワーニングは無視して大丈夫です)

Where is the source code: : C:/work/protobuf/cmake
Where to build the binaries: : C:/work/build_protobuf
CMAKE_INSTALL_PREFIX: : ./install
protobuf_BUILD_TEST: : チェックを外す

その後、Configure, Generateします。

生成されたprotobuf.slnをVisual Studioで開き、ALL_BUILD->右クリック->ビルド、と、INSTALL->右クリック->ビルドをします。念のためReleaseとDebugの両方でやります。

C:\work\build_protobuf\install に必要なファイルが生成されました。

ncnnモデル変換ツールのビルド

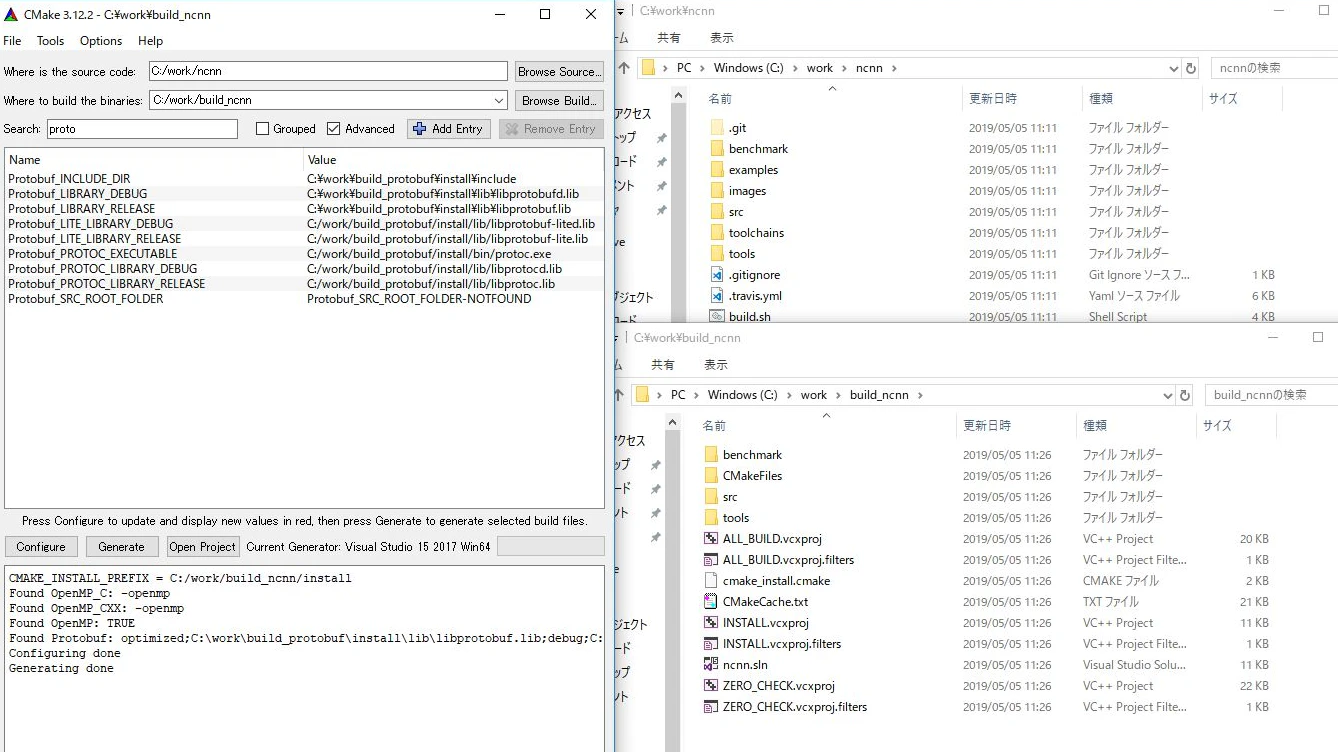

Protobuf用の設定をするために、cmake-gui上のAdvancedをチェックしてください。

Where is the source code: : C:/work/ncnn
Where to build the binaries: : C:/work/build_ncnn
Protobuf_LITE_LIBRARY_DEBUG: : C:/work/build_protobuf/install/lib/libprotobuf-lited.lib
Protobuf_INCLUDE_DIR: : C:\work\build_protobuf\install\include
Protobuf_LITE_LIBRARY_RELEASE: : C:/work/build_protobuf/install/lib/libprotobuf-lite.lib
Protobuf_LIBRARY_RELEASE: : C:\work\build_protobuf\install\lib\libprotobuf.lib
Protobuf_PROTOC_EXECUTABLE: : C:/work/build_protobuf/install/bin/protoc.exe
Protobuf_PROTOC_LIBRARY_DEBUG: : C:/work/build_protobuf/install/lib/libprotocd.lib
Protobuf_PROTOC_LIBRARY_RELEASE: : C:/work/build_protobuf/install/lib/libprotoc.lib
Protobuf_LIBRARY_DEBUG: : C:\work\build_protobuf\install\lib\libprotobufd.lib

その後、Configure, Generateします。

生成されたncnn.slnをVisual Studioで開き、caffe2ncnn、mxnet2ncnn、onnx2ncnn、ncnn2memで右クリック->ビルドします。バイナリ実行形式でツールとして確保しておきたい場合は、Releaseビルドで良いと思います。

onnx2ncnnのビルドで、LNK2038エラー(RuntimeLibraryの不一致)が発生するかもしれません。その時は、onnx2ncnn->右クリック->C/C++->コード生成->ランタイムライブラリの設定を/MT(Releaseの場合)、/MTd(Debugの場合)に変更してください。

build_ncnn\tools 下にそれぞれフォルダが作られて、バイナリが生成されます。

Debugバージョンは必要?

「ツール」なのだからReleaseバージョンだけで良いと思っていたのですが、結構デバッグします。変換がうまくいかないときなど、何が悪いのかを探す必要が出てきます。

とりあえずReleaseビルドしたバイナリツール群をどこかにまとめて、普段はそっちを使えばいいと思います。デバッグが出来るVSプロジェクトも用意しておいて、いざというときにデバッグ出来ればいいと思います。

Linux

続いて、Linux(Ubuntu)でのビルド方法です。
上述のコード取得とバージョン指定が完了しているものとします。
Protobufは/usr/libにインストールしてしまいました。そのためncnnビルド時のprotobufディレクトリの指定は不要です。(最初cmake時に指定する方法でやろうとしたが、うまくいかなかった)
なお、VirtualBoxの場合だと、Windowsとの共有フォルダで作業するとうまくいかないかもしれません。

Protobufのビルド

cd ~/protobuf
mkdir build && cd build
cmake ../cmake -Dprotobuf_BUILD_TESTS=OFF
make -j2
sudo make install
sudo ldconfig

ncnnモデル変換ツールのビルド

cd ~/ncnn
mkdir build && cd build
cmake ..  -DCMAKE_BUILD_TYPE=Release
make -j2
ls tools

生成物

onnx2ncnn.exe : ONNX形式モデル(.onnx)をNCNN形式モデル(.param, .bin)に変換する
caffe2ncnn.exe : Caffe形式モデルをNCNN形式モデル(.param, .bin)に変換する
mxnet2ncnn.exe : MXNet形式モデルをNCNN形式モデル(.param, .bin)に変換する
~~tensorflow2ncnn.exe : TensorFlow形式モデル(.pb)をNCNN形式モデル(.param, .bin)に変換する~~
ncnn2mem.exe : NCNN形式モデル(.param, .bin)をC言語の配列形式に変換する(コード埋め込み用)

使い方はいずれも、ツールの引数に変換元のモデル名を設定するだけです。
例: onnx2ncnn.exe mobilenetv2.onnx

Keras->ONNX->NCNNへの変換

ONNXの理想に基づけば、ONNX->NCNNへの変換が出来ればどのようなフレームワークのモデルもNCNN形式へ変換が可能となります。そのため、ONNX->NCNNへの変換をやります。
ただし、元になるONNXモデルが必要なので、まずはKeras->ONNXへの変換をします。
(ちなみに、Keras2NCNN というツールも存在はしましたが、あまり開発はされていないようです。)

以後、Keras形式のMobilenetモデルを変換していきます。

変換する

keras2onnx.convert_keras や、nnxmltools.convert_keras 、一度Tensorflow形式にしてからのtf2onnx.convert など色々試しましたが、MMdnn を使うのが一番うまくいきました。
これ以外の方法だと変換自体は出来ても、余計なレイヤが残ってしまい、onnx2ncnnするときに「xxx not supported yet!」エラーが出まくります。

Keras->ONNX->NCNNへの変換

pip install mmdnn   # mmdnnインストール
mmdownload -f keras -n mobilenet    # Keras形式のMobilenet取得
mmconvert -sf keras -iw imagenet_mobilenet.h5 -df onnx -om imagenet_mobilenet.onnx  # Keras -> ONNX
onnx2ncnn.exe imagenet_mobilenet.onnx   # ONNX -> NCNN
# ncnn.bin と ncnn.paramが出来るので適当にRenameする

備考

ncnnのwikiにはpython -m onnxsim 元モデル.onnx スリム化モデル.onnx でstrip的なことをした方が良いと書いてましたが、MMdnnの場合には不要でした
- onnx.utils.polish_model やonnx.optimizer.optimizer もなくて大丈夫でした。
Mobilenetだと問題なく変換できましたが、MobilenetV2やVGG16など、Dense層(Gemm)があるモデルはonnx2ncnnでうまく変換できませんでした(エラーは出ないが、.paramファイルで一部情報が欠ける)。
- https://github.com/Tencent/ncnn/blob/master/tools/onnx/onnx2ncnn.cpp#L693 を見ると、現時点(2019/05/05)でToDoのようです
- 自作モデルの場合は、Reshapeとかに置き換えればうまくいくかも
MMdnnで変換する場合には、元モデルはfrom tensorflow.python.keras.xxx で生成したものは使えませんでした。変換時にValueError: Unknown initializer: GlorotUniform エラーが出ました。from keras.xxx を使う必要があります。

変換したモデルを使う

ダウンロードしたimagenet_mobilenet.h5のmodel.summary()

>>> model.summary()
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
input_1 (InputLayer)         (None, 224, 224, 3)       0
_________________________________________________________________
conv1_pad (ZeroPadding2D)    (None, 225, 225, 3)       0
_________________________________________________________________
conv1 (Conv2D)               (None, 112, 112, 32)      864
_________________________________________________________________
~略~
dropout (Dropout)            (None, 1, 1, 1024)        0
_________________________________________________________________
conv_preds (Conv2D)          (None, 1, 1, 1000)        1025000
_________________________________________________________________
act_softmax (Activation)     (None, 1, 1, 1000)        0
_________________________________________________________________
reshape_2 (Reshape)          (None, 1000)              0
=================================================================

ncnn.param

7767517
95 95
Input            input_1_orig             0 1 input_1_orig
Permute          input_1                  1 1 input_1_orig input_1 0=4
Padding          conv1_pad                1 1 input_1 conv1_pad 0=0 1=0 2=0 3=0 4=0 5=0.000000
Convolution      conv1                    1 1 conv1_pad conv1 0=32 1=3 11=3 2=1 12=1 3=2 13=2 4=0 14=0 5=0 6=864
BatchNorm        conv1_bn                 1 1 conv1 conv1_bn 0=32
~ 略 ~
Flatten          global_average_pooling2d_1_flatten 1 1 global_average_pooling2d_1 global_average_pooling2d_1_flatten
Reshape          reshape_1                1 1 global_average_pooling2d_1_flatten reshape_1 0=1 1=1 2=1024
Dropout          dropout                  1 1 reshape_1 dropout
Convolution      conv_preds               1 1 dropout conv_preds 0=1000 1=1 11=1 2=1 12=1 3=1 13=1 4=0 14=0 5=1 6=1024000
Softmax          act_softmax              1 1 conv_preds act_softmax 0=0 1=1
Reshape          reshape_2                1 1 act_softmax reshape_2 0=1000

ncnn.paramから、入出力名を探します。Keras形式のmodel.summary()の名前とほとんど一致しています。
出力はreshape_2 だと分かります。
入力はinput_1_orig ではなく、input_1 でした。input_1_orig が何なのかは謎。ONNXに変換した時点で付いているっぽい。

前回のプロジェクト(https://github.com/take-iwiw/NcnnMultiPlatformProject/tree/master/NcnnSimpleProject )にモデルと入出力名を差し替えるだけで動きます。今回もちゃんとオウムを識別してくれました。
