Androidで OpenCV 4を使う方法とカメラライブビューの表示

Last updated at Posted at 2019-05-25

この記事について

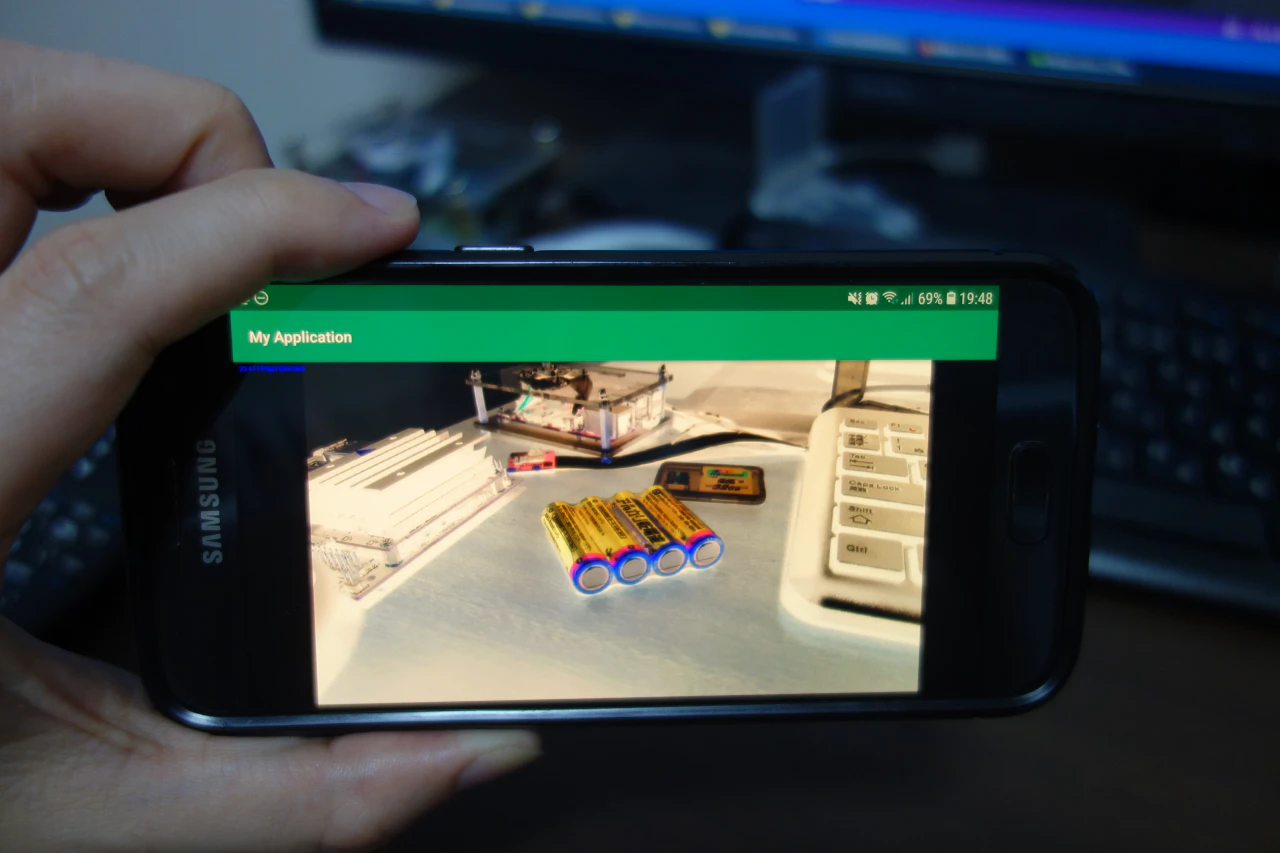

カメラ画像をネガポジ反転して出力するだけの簡単なAndroidアプリを作ります。
カメラ入力にはOpenCV4を使用します。
カメラ画像を用いて何らかのアプリを作るためのベースとなるプロジェクトとして利用できます。
この記事では、OpenCV Managerは使わずにAPK内にOpenCVライブラリを含む方法で説明します。


追記(2020/07/18) 最近のAndroid Studio (またはAndroid SDK) では、この方法は使えないようです。Camera2 APIかCamera Xを使った方が良いです。 CameraXを使う方法はこちらにまとめました。
https://qiita.com/iwatake2222/items/c0ebe6d84afdef57aab3

開発環境

  • Windows 10 64-bit
  • Android Studio 3.3.2
  • 開発言語: Java
  • OpenCV 4.1.0
  • 対象とするデバイス: Galaxy S7

事前準備

Android Studioのインストール

adbのあるフォルダにパスを通しておくと、色々と便利かも。(本記事では特に使用しません)

OpenCVのダウンロード

https://github.com/opencv/opencv/releases
からopencv-4.1.0-android-sdk.zip をダウンロードして、適当な場所に展開しておきます。バージョンは好きなのを選んでください。

以後、展開先のパスを{OpenCV-android-sdk} として説明を記載します。

自分のプロジェクトとapkにOpenCVを取り込む

新規プロジェクトの作成

  • Android Studioを開く
  • Start a new Android Studio project をクリック
  • Empty Activity を選び、Next
  • アプリケーション名などを設定する
    • 試すだけなら全部デフォルトで良いです
    • 今回は、開発言語にJava、Minimum API levelはAPI 21としました
    • リリースしたりする予定がある場合は、package nameをちゃんと決めてください
  • Android端末をUSBでPCに接続します
  • メニューバーのRun -> Run'App' を選び、Hello Worldが出力されるデフォルト状態のアプリが、Android端末で起動すればOKです


OpenCVを取り込む

  • Import Module
    • メニューバーのFile -> ``New->Import Module` を選ぶ
    • Source directory に、先ほどダウンロード・展開した、{OpenCV-android-sdk}/sdk を指定
      • OpenCV 3.x以前だと{OpenCV-android-sdk}/sdk/java を指定？
    • Module name がデフォルトだとsdk となり分かりづらいので、適当にopencv としておきます
    • その他設定はデフォルトのままで、Next 、Finish


  • 依存関係の設定
    • メニューバーのFile -> Project Structure を選ぶ
    • 左側のapp を選び、Dependencies タブを選ぶ
    • 右上の+(add) をクリックし、3: Module dependenciy を選ぶ
    • opencv を選らんで、OK


  • (不要) OpenCVライブラリ(soファイル)のコピー

    • 以前だと、OpenCVライブラリ(soファイル)を、自分でjniLibsにコピーする必要があったのですが、今では(OpenCV4以降??)不要なようです

  • (不要) AndroidManifest, build.gradleの修正

    • 以前だと、OpenCVのAndroidManifest.xml 内で、targetSdkVersion 等が指定されているのを削除したり、build.gradle 内で各種sdkVersion(compileSdkVersion 等)をappとそろえる必要がありました。
    • 今では(OpenCV4以降??)不要なようです

OpenCVのロード

OpenCVを使用するActivityのコード(プロジェクト生成時にEmpty Activityを選び、何も設定を変えていなかったら、app\src\main\java\com\example\myapplication\MainActivity.java )を以下のように編集します。

実際には、どちらか片方で十分です。実プロダクトでは、System.loadLibrary だけを使うと思います。

MainActivity.java
public class MainActivity extends AppCompatActivity {

    static {
        System.loadLibrary("opencv_java4");     // 追加
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        OpenCVLoader.initDebug();	// 追加
    }
}

この状態でRunして、Logcatに以下のようなログが出たらOKです。

Logcat出力
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper: General configuration for OpenCV 4.1.0 =====================================
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:   Version control:               4.1.0
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:   Platform:
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     Timestamp:                   2019-04-07T19:03:43Z
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     Host:                        Linux 4.15.0-47-generic x86_64
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     Target:                      Android 1 aarch64
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     CMake:                       3.6.0-rc2
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     CMake generator:             Ninja
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     CMake build tool:            /opt/android/android-sdk.gradle/cmake/3.6.4111459/bin/ninja
2019-05-25 18:50:20.050 29439-29439/com.example.myapplication I/OpenCV/StaticHelper:     Configuration:               Release

なんか、Logcatの上の方を見ていると、OpenCV/StaticHelper: OpenCV error: Cannot load info library for OpenCV こんなエラーが出ているのですが、動作には影響がありませんでした。

カメラライブビュー表示

ここまでで、OpenCVを取り込んだプロジェクトを準備できたので、カメラのライブビューを表示するアプリケーションを作ってみようと思います。

パーミッションの設定

カメラを使うための設定をします

マニフェストの設定

まず、「このアプリケーションはカメラを使うよ」と宣言しておく必要があります。

app/src/main/AndroidManifest.xml に以下の3行を追加します。追加するのは、<manifest> の直下です。既にある<application> と同列に追加します。

AndroidManifest.xml
<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.myapplication">

    <!--↓追加 -->
    <uses-permission android:name="android.permission.CAMERA"/>
    <uses-feature android:name="android.hardware.camera" android:required="false"/>
    <uses-feature android:name="android.hardware.camera.autofocus" android:required="false"/>
    <!--↑追加-->

    <application
        android:allowBackup="true"
省略
    </application>

</manifest>

許可をもらう

実は、マニフェストの設定だけでも事足ります。
しかし、これだけだと、ユーザがアプリの管理画面から権限設定をする必要があります。通常のユーザはその画面がどこにあるかも知りません。

なので、アプリの方から自発的に「許可をください」と要求画面を出します。

以下のようなコードで、もしも許可設定されていなかったら、許可要求画面を出すようにします。呼び出し元のコードは後程示します。

MainActivity.java
    public static boolean getPermissionCamera(Activity activity) {
        if (ContextCompat.checkSelfPermission(
                activity,
                android.Manifest.permission.CAMERA)
                != PackageManager.PERMISSION_GRANTED) {
            String[] permissions = new String[]{Manifest.permission.CAMERA};
            ActivityCompat.requestPermissions(
                    activity,
                    permissions,
                    0);
            return false;
        } else {
            return true;
        }
    }

CameraViewの配置

レイアウトに、CameraViewを追加します。layout/activity_main.xml を開き、Textモードで、org.opencv.android.JavaCameraView を追加します。

activity_main.xml
<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello World!"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <!--↓追加-->
    <org.opencv.android.JavaCameraView
        android:id="@+id/camera_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:visibility="visible"
        tools:layout_editor_absoluteX="0dp"
        tools:layout_editor_absoluteY="0dp"
        app:show_fps="true"/>
    <!--↑追加-->
</android.support.constraint.ConstraintLayout>

コード全文

コード全文を以下に示します。

  • CameraBridgeViewBase.CvCameraViewListener インターフェイスを継承します。
    • MainActivity に、implements CameraBridgeViewBase.CvCameraViewListener を追加後、Alt+Enterで適当にimportを追加してもらいます。再度、Alt+Enterで、Implement Methods をして必要な関数を追加してもらいます
  • CameraBridgeViewBase を宣言して、先ほどレイアウトに配置したJavaCameraView に割り当てます。setCvCameraViewListener でこのActivityを指定して、先ほど追加したonCameraViewStarted、onCameraViewStopped、onCameraFrame を呼んでもらいます。
  • onCameraFrame は毎フレーム呼ばれる関数です。引数(inputFrame )にカメラからの入力画像が入り、戻り値に表示したいMat を設定します。
    • このonCameraFrame はUIスレッドとは別スレッドで動いているので、ここで画像処理等多少重たい処理をやっても大丈夫そうです。Best Practiceかどうかは分かりませんが。
    • 今回はネガポジ反転してみました
    • onCameraFrame での処理が重くなると、描画のfpsも当然遅くなります。これは実装者にとってはうれしいことです。onCameraFrame 内で重い処理をやっている最中に、再度onCameraFrame 関数が呼ばれることはないようです。なので、リエントラントにする必要はなさそうです。
MainActivity.java
public class MainActivity extends AppCompatActivity implements CameraBridgeViewBase.CvCameraViewListener {
    private CameraBridgeViewBase m_cameraView;

    static {
        System.loadLibrary("opencv_java4");
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        getPermissionCamera(this);
//        OpenCVLoader.initDebug();
        m_cameraView = findViewById(R.id.camera_view);
        m_cameraView.setCvCameraViewListener(this);
        m_cameraView.enableView();
    }

    public static boolean getPermissionCamera(Activity activity) {
        if (ContextCompat.checkSelfPermission(
                activity,
                android.Manifest.permission.CAMERA)
                != PackageManager.PERMISSION_GRANTED) {
            String[] permissions = new String[]{Manifest.permission.CAMERA};
            ActivityCompat.requestPermissions(
                    activity,
                    permissions,
                    0);
            return false;
        } else {
            return true;
        }
    }

    @Override
    public void onCameraViewStarted(int width, int height) {

    }

    @Override
    public void onCameraViewStopped() {

    }

    @Override
    public Mat onCameraFrame(Mat inputFrame) {
        // ここで何らかの画像処理を行う
        // 試しに、ネガポジ反転してみる
        Core.bitwise_not(inputFrame, inputFrame);
        return inputFrame;
    }
}

機種や、デバイスの向き、設定によっては画面が回転していたりする可能性があります。それらの調整をやるとコードと説明が複雑になるので省略しています。
同様に、onDestoryやonResumeでの終了、復帰も省略しています。

おわりに

  • AndroidでOpenCV4を使う手順をまとめました
  • OpenCV4を使ってカメラプレビューを取得、表示する手順をまとめました
