VyOS で DNS フォワーダーを構成する

はじめに

VyOS は、Linux ベースのソフトウェアルーターで、単なるルーティング以外にも、豊富な機能を持っているので、自身やチームのラボを構築する際に、非常に便利です。
個人的には、vSphere のラボを構築する際にも、必須級のソフトウェアになっています。

↓こちらの記事で、簡単な紹介もしています。

今回は、小技レベルですが、VyOS に DNS フォワーダーを設定することで、クライアント端末から見た場合に、「VyOS がデフォルトゲートウェイかつ、DNS サーバーになってくれるので設定が楽！」を実現しようと思います。

(補足) 構成イメージと使い所の例

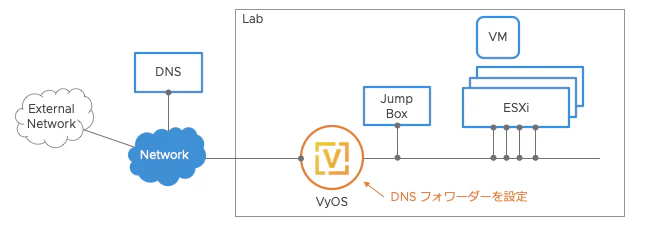

今回、構成する環境のイメージは、↓このような状況です。

必ずしも VyOS がデフォルトゲートウェイである必要はありませんが、図中の Jump Box (踏み台サーバー) や、ESXi、VM 等からの DNS クエリを VyOS が中継できるようにしておくことで、各機器への設定を簡単にしたいような場合に便利です。

また、冒頭で引用の記事の再掲になりますが、VyOS の DHCP 機能と組合せて、デフォルトゲートウェイとしても VyOS 自身、DNS サーバーとしても VyOS 自身の IP アドレスを配布することで、VyOS 配下のネットワーク (図中では Lab という枠で囲まれた範囲) に閉じて、ネットワーク設計が出来たりします。

手順

参考にしている VyOS 公式ドキュメントは、こちらです。

また、転送先の DNS サーバーを VyOS 自身が利用している DNS サーバーと同じものにする場合、下記の設定も関連してきます。

TL;DR;

VyOS の操作がわかる方には、実際の設定例を見ていただく方が早いかと思います。

フォーマット

service {

    dns {
        forwarding {
            allow-from <network>
            listen-address <address>
            system
        }
    }

}
system {

    domain-search {
        domain <domain>
    }

    name-server <address>

}

設定例

service {

    dns {
        forwarding {
            allow-from 192.168.0.0/24
            listen-address 192.168.0.254
            system
        }
    }

}
system {

    domain-search {
        domain example.com
    }

    name-server 10.0.0.1

}

設定解説

set service dns forwarding system

DNS クエリを転送する先の上位 DNS として、VyOS 自身が利用している DNS サーバー (System DNS) を利用するように指定します。

# フォーマット
set service dns forwarding name-server <address> port <port>

# 設定例
set service dns forwarding name-server 10.0.0.1 port 53

もし、VyOS 自身が利用している DNS サーバーではなく、別の DNS サーバーを利用する場合に利用します。

# フォーマット
set service dns forwarding allow-from <network>

# 設定例
set service dns forwarding allow-from 192.168.0.0/24

どのネットワークに所属するクライアントからの DNS クエリを許可し、DNS サーバーに転送するのかを指定します。

注意
IPv4 ネットワークの場合、0.0.0.0/0 を指定することで、全てのネットワークに対して、許可することも可能ですが、DDoS 攻撃などで悪用される可能性もありますので、考慮が必要な環境では、注意して設定してください。

# フォーマット
set service dns forwarding listen-address <address>

# 設定例
set service dns forwarding listen-address 192.168.0.254

DNS フォワーダーとして、どの IP アドレスで待ち受けるのかを指定します。
IPv4 ネットワークの場合、0.0.0.0 を指定することで、VyOS に割当たっている全ての IP アドレスで待ち受けるので便利です。

以降は、service dns forwarding system を設定している場合において、VyOS 自身が利用する DNS サーバーの設定方法になります。

# フォーマット
set system name-server <address>

# 設定例
set system name-server 10.0.0.1

1行で 1つの DNS サーバーしか指定できませんが、複数行設定することが可能ですので、複数台の DNS サーバーを設定することが可能です。

# フォーマット
set system domain-search <domain>

# 設定例
set system domain-search example.com

ドメインサーチリスト、DNS 検索サフィックスなどとも呼ばれるフィールドの設定です。
こちらも 1行で 1つしか指定できませんが、複数行 (VyOS 1.5.x 時点では、最大 6つ) 設定することが可能です。
