HPC Cluster v2.10.3 構築

本手順は OCI: HPC Clusterに記載されている一般的な構成をする手順となります。
構成の中でチェックや入力項目などはスクリーンショットのまま選択をすることを推奨いたします。

Marketplace にアクセスする

メニュー → Marketplace → All Applications を選択します。

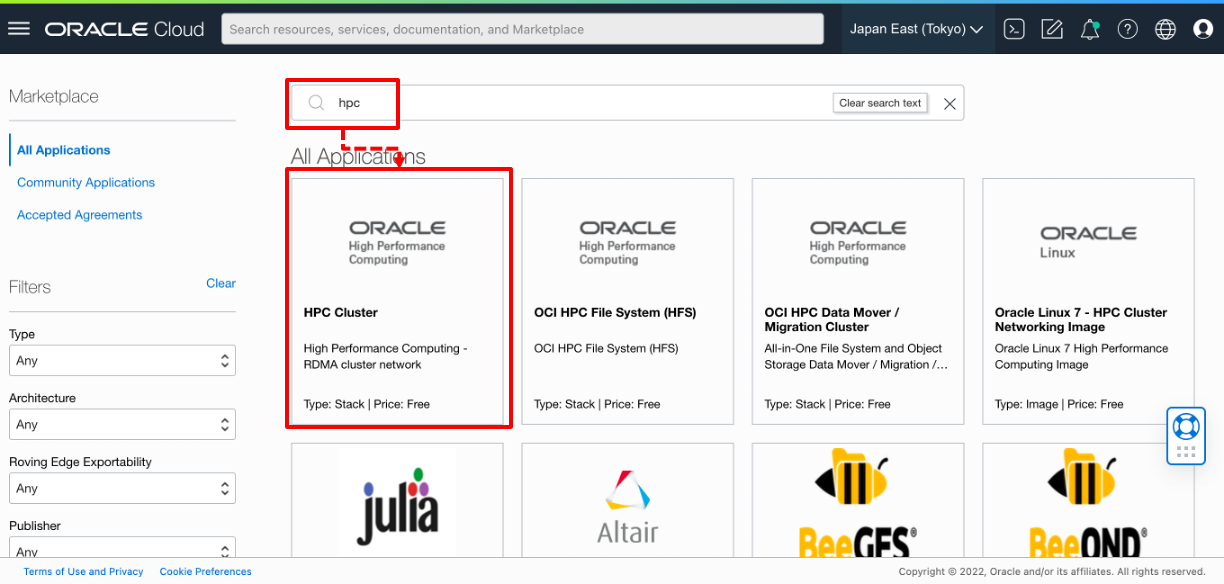

HPC Cluster を検索し、選択する

hpc と検索し、HPC Cluster を選択します。

HPC Cluster の選択と構成

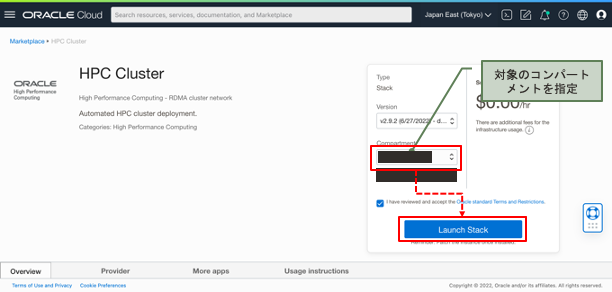

v2.10.3 を選択し、対象のデプロイするコンパートメントを選択し、Launch Stack をクリックします。

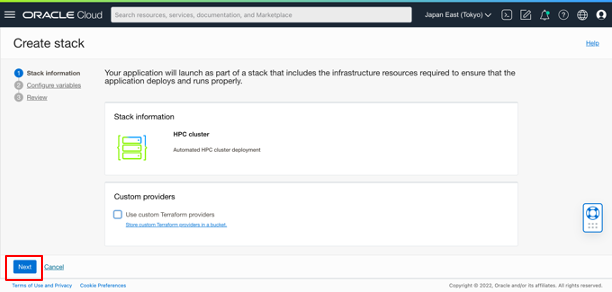

以下の Create Stack 画面になるので、何も変更せず、Next をクリックします。

次が HPC Cluster のデプロイに関する様々な設定を指定する画面になります。

hogehoge

一般的な構成をする上での変更点を重点的に説明いたします。

Cluster configuration

• Public SSH Key: デフォルトユーザーであるopcユーザーに割り当てるPublic SSH Keyを入力します。ヘッドノードへのログインに利用される。
• use custom cluster name: ヘッドノードのインスタンス名(≒ホスト名)の接頭辞として設定される。チェックを外すとランダムな文字列で生成される。
• Configure LDAP authentication from bastion: ヘッドノードにLDAPサーバを構築する。追加ユーザーのヘッドノードログイン、マルチノードでの計算に利用される。


Headnode options

ヘッドノードに関する設定

• Availability Domain: デプロイ対象のADを選択する。東京や大阪のリージョンは1つのみなのでデフォルトから変更する必要はない。
• bastion_shape: ヘッドノードのShapeとスペックを選択する。
• cores: bastion_shapeでFlexタイプを選択した場合にCPUコア数指定する。
• Use custom memory size: bastion_shapeでFlexタイプを選択し、メモリサイズをデフォルトから変更したい場合にはチェックをし、表示されるボックスに数値を入力する。
• Size of the boot volume in GB: ヘッドノードのBoot Volume容量を指定する。
• Enable boot volume backup: ヘッドノードのBoot Volumeのバックアップをする場合にはチェックを入れる。
• Create Object Storage PAR: ヘッドノードのモニタリングメトリックをObjectStorageに保管するためのPARを作成する。障害時にサポートにメトリックデータの共有で利用。


Compute node options

計算ノードに関する設定

• Multiple ADs: 海外リージョンでADが3つある環境で複数のADを利用した環境を構築する場合にチェックを入れる
• Use cluster network: RoCEv2によるRDMAを利用する場合にチェックを入れる。これにチェックをするとRoCEv2が利用できるShapeがShape of the Compute Nodeにリストされ、チェックを入れない場合は、RoCEv2が利用できないShapeがリストされる。
• Use compute cluster rather than cluster network: cluster networkと同様にRoCEv2でInterconnectを構成する手法の一つ。ここではcluster networkによる構成とする。
• Initial cluster size: 恒久的に常時起動する計算ノード数を指定する。0であれば常時起動するノードはなく、Autoscalingベースとなる。
• Hyperthreading enabled: ハイパースレッディングの有効/無効の設定。アプリの特性に応じて選択する。
• Size of the boot volume in GB: 計算ノードのBoot Volume容量を指定する。
• use marketplace image: RoCEv2を利用する場合は必須。HPC向けのOS設定やOpenMPIなどがインストールされたイメージで計算ノードを起動します。
• use older marketplace images: RoCEv2対応の古いOSを利用する場合に選択する。
• Image versions: HPC_OL8 or HPC_OL7 or GPU から選択する。HPC_OL8の選択を推奨。

Additional Login Node

• Loing Nodes: ヘッドノードのほかに、ユーザーがログインしてジョブを投入する専用のノードが必要な場合はチェックをする

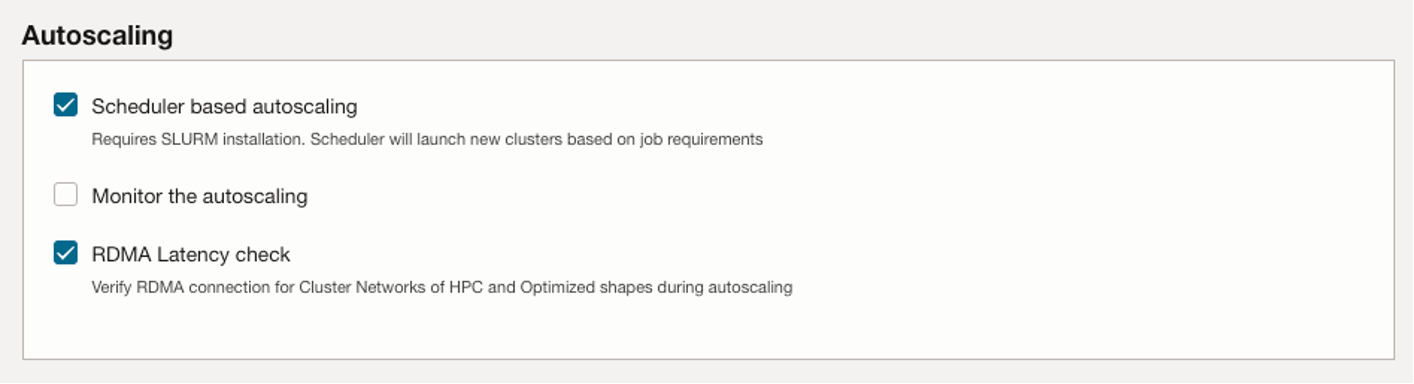

Autoscaling

• Scheduler based autoscaling: Autoscaling を利用する場合はチェックをする
• Monitor the autoscaling: Autoscaling のモニタリングをPrometheusとGrafanaで構成する
• RDMA Latency check: 計算ノードのセットアップの一環で RDMA のレイテンシーチェックをする

API Authentication, needed for autoscaling

• Use Instance Principal insted of configuration file: ヘッドノードがInstance Principalを利用したAPIで計算ノードの作成・削除を実施する


Additional file system

追加のNFSサーバの指定を行う。

• Add another NFS filesystem: 既存のNFSサーバ、または新規のマネージドNFSサービス(FSS)の利用する場合にチェック
• Create FSS: FSSを新規に作成する
• NFS Path: ヘッドノード、計算ノードにマウントさせるマウントポイントの指定
• NFS server Path: 新規に構成するFSSサービス内のPath
• FSS compartment: FSSを作成するコンパートメントを指定
• FSS Availability Domain: FSSを配置するADを指定

Advanced bastion options

計算ノードの拡張オプションの指定。

• use standard bastion image: ヘッドノードのイメージとして標準的なイメージ(HPC_OL7)を利用する
• Use unsuppported image: ここでは計算ノードと同じHPC_OL8のイメージID(ocid1.image.oc1..aaaaaaaaceagnur6krcfous5gxp2iwkv2teiqijbntbpwc4b3alxkzyqi25a)を指定する

Advanced storage options

ヘッドノードにBlock Volumeの追加や、計算ノード搭載のNVMeストレージのマウントポイント変更など可能。
今回はデフォルトから変更しない。

Network options

今回はデフォルトから変更しない。

• Use Existing VCN: 既存のVCN配下にデプロイする際にチェックする
• Deploy Master Node without a public IP: ヘッドノードにPublic IPを持たせないで構成する
• VCN IP range: VCNのCIDRを指定
• Master Node subnet IP range: ヘッドノードを配置するPublic SubnetのCIDRを指定
• Private Subnet IP range: 計算ノードを配置するPrivate IPのCIDRを指定
• RDMA subnet IP range: RoCEv2のI/Fに設定するInterconnect NetworkのCIDRを指定
• Additional subnet IP range: 上記とは別にVCN内にPrivate Subnetを作る場合のCIDRを指定

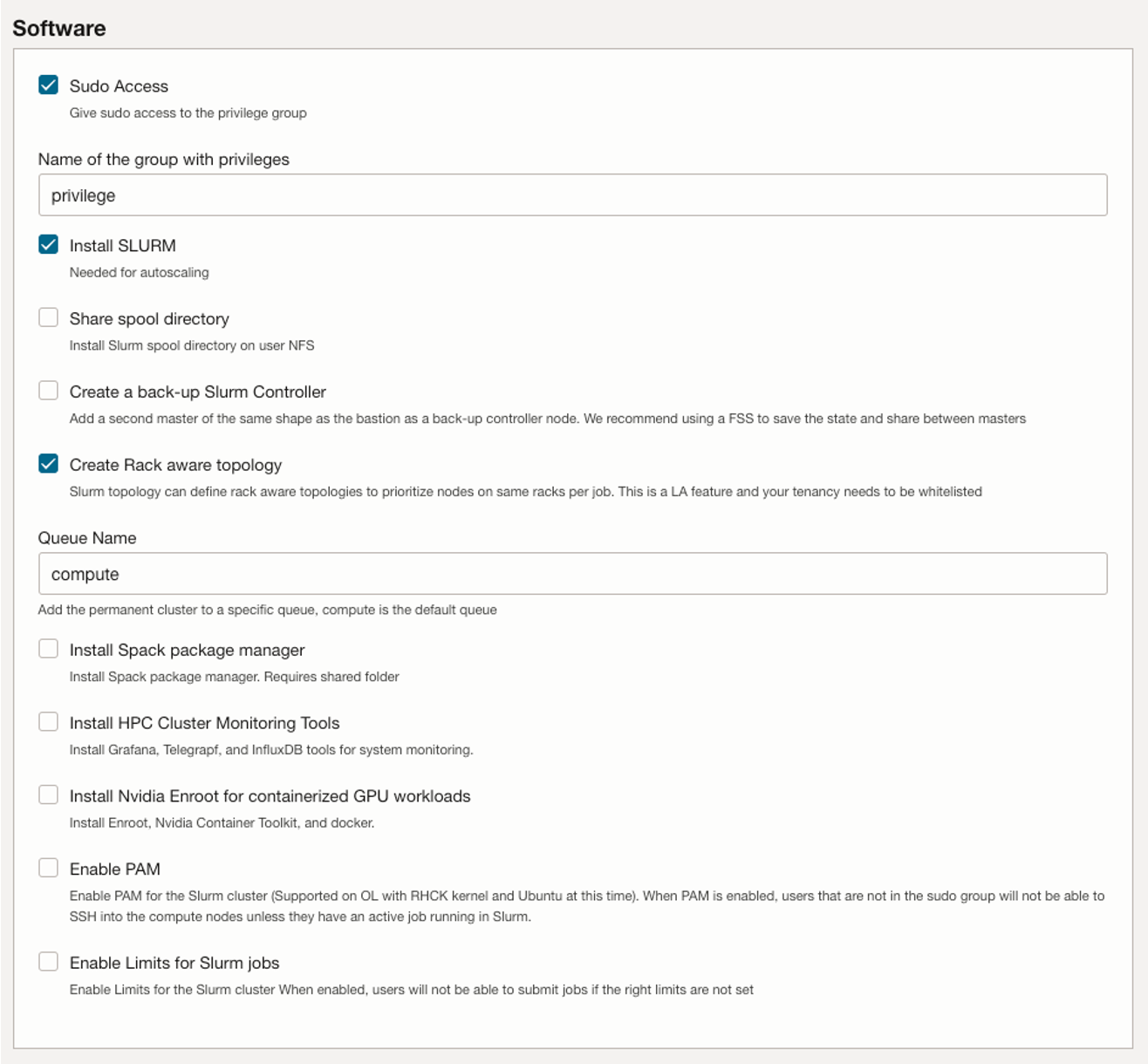

Software

• Sudo Access: privilege groupにsudo権限を付与する
• Name of the group with privileges: privilege group名を指定する
• Install SLURM: SLURMをインストールする場合はチェックする
• Share spool directory: SLURMのspoolディレクトリをNFSで公開する
• Create a backup Slurm Controller: SLURMの冗長化構成としてセカンダリノードを作成する
• Create Rack aware topology: 試験的なオプション
• Queue Name: SLURMで構成するデフォルトのキュー名の指定
• Install Sparck package manager: Sparck を入れる場合はチェックする
• Install HPC Cluster Monitoring Tools: モニタリングツールを構成する
• Install Nvidia Enroot for containerrized GPU workloads: GPUインスタンスでコンテナを利用する場合にチェックを入れる
• Enable PAM: ユーザーに対して計算ノードへのSSHをさせない場合はチェックを入れる
• Enable Limits for Slurm jobs: ユーザーに対してSLURMのジョブ投入を制限設定を有効にする

Debug

• Configure system: デバッグオプション。計算ノードで上記で指定したセットアップを行わずに作成する。


Next をクリックすると以下の確認画面になるので、 Create をクリックします。

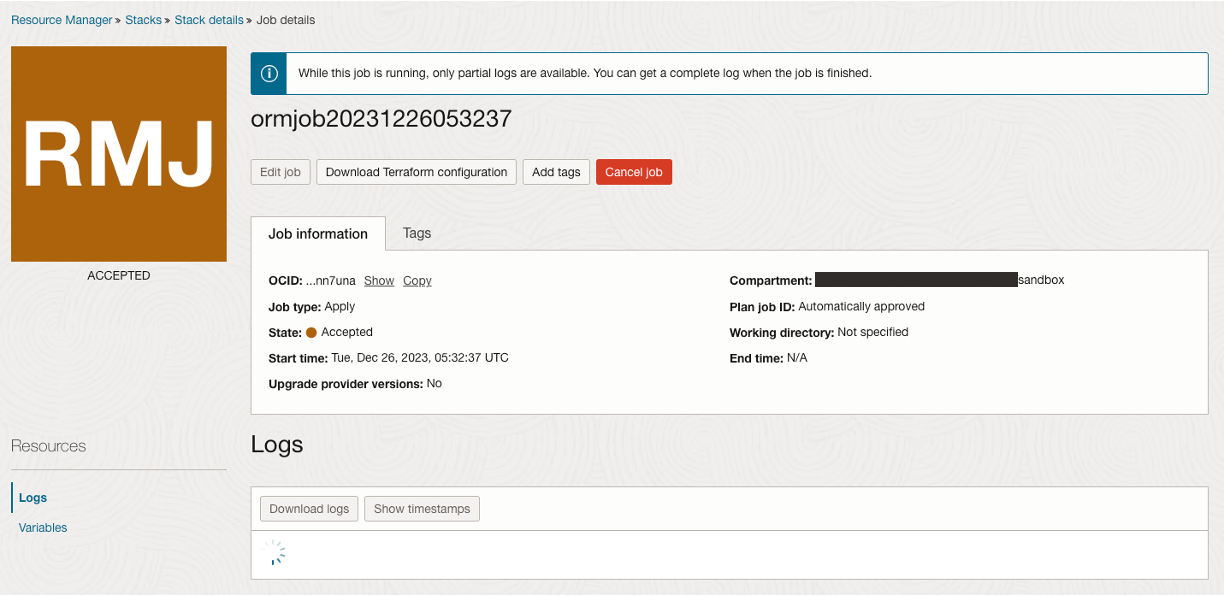

Resouce Manager による作成が開始

Create をクリックすると、Resouce Manager の画面に切り替わりデプロイが開始されます。

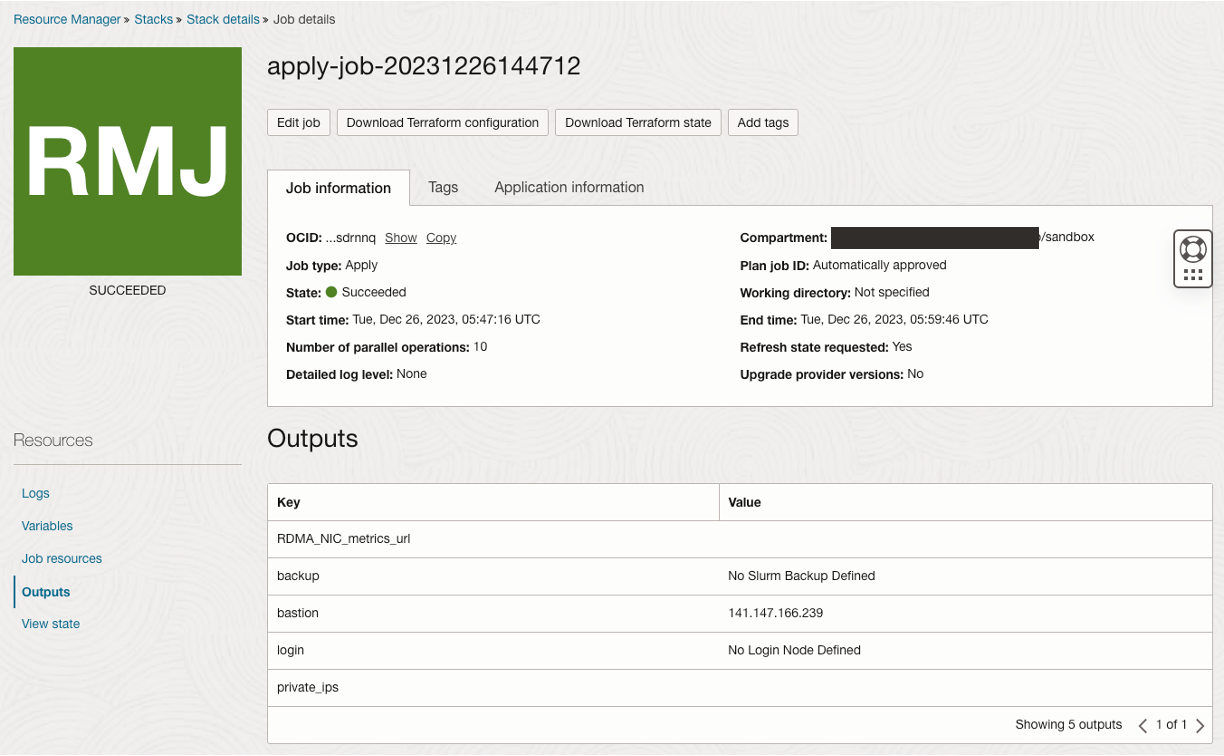

作成完了

SUCCEEDED となったら完了。
画面左下のOutputsをクリックすると作成されたヘッドノード(bastion)のPublic IPが確認できます。

以上で作成は完了です。メインページのチュートリアルに進みましょう。
