Kong Gatewayで分散アクセスを実現する

Kong Gatewayを使ってトラフィックをプロクシする場合、一般的には以下のようにKong Gateway内にRouteとServiceのエンティティを定義してトラフィックを転送する。

しかし、負荷分散のためにService AとBにアクセスしたい場合、Serviceで直接複数の宛先を指定することは出来ないため、Serviceだけでは分散構成が作れない。

Kong Gatewayでは分散構成を取る場合、Upstreamと呼ばれるエンティティを作成して、その中にTargetと呼ばれる実際の宛先を指定して実現する。

今回はこれの設定方法と挙動を確認する。

前提

以下があるものとして進める。

• Kong Gateway
• Kong Manager

検証で使ったKong Gateway、Kong Managerはこちらの方法で構築したものを利用した。
設定方法についてはAdminAPI、Deckを使ったCLIでの設定方法もあるが、ここではKong ManagerによりUIで設定する。
CLIの設定方法が気になる方は公式ドキュメントのLoad Balancingのページが参考になると思う。

検証のための設定

ここでは以下の構成を取る。

httpbin.orgとhttpbun.comはそれぞれリクエストのチェックに使えるWebサイトで、
https://httpbin.org/anythingとhttps://httpbun.com/anythingにアクセスすると、HTTPリクエストの内容をそのまま返してくれる。

httpbin.org

  "args": {},
  "data": "",
  "files": {},
  "form": {},
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin.org",
    ：（省略）

httpbun.com

  "method": "GET",
  "args": {},
  "headers": {
    "Accept": "*/*",
    "Accept-Encoding": "gzip",
    "Host": "httpbun.com",
    ：（省略）

今回は<Kong GatewayのProxy>/apicheckにアクセスすると、それぞれhttpbin.org、httpbun.comに分散するよう設定する。

ServiceとRouteの作成

最初にServiceを作成する。
通常はServiceのUpstream URLにhttpbin.org等を設定するが、今回はUpstreamエンティティの中のTargetで設定するため、実際のホスト名を指定する必要はない。
今回はNameをdummy-serviceとし、Upstream URLをhttps://dummy.vhostとした。

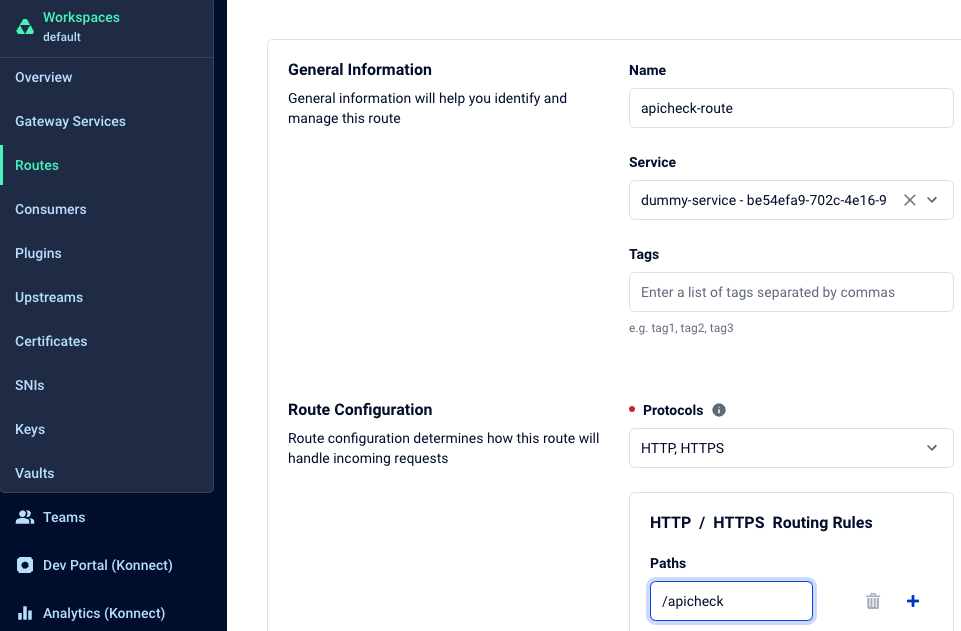

次にRouteを作成する。
こちらでは先程作成したServiceに紐づけて/apicheckというパスにアクセスすると先程のServiceを参照するように設定する。
ここではNameをapicheck-routeとし、Pathsを/apicheckとした。

UpstreamとTargetの作成

UpstreamエンティティはGateway ServicesやRoutesと同じようにKong Managerの左サイドバーから選択して作成することが出来る。
左サイドバーのUpstreamを選択し、Nameで先ほど作成したServiceが選択できるようになっているので選択してSaveする。

なお、ここでは細かい説明は省略するが、以下のようなものも設定できるようになっている。

• 分散アルゴリズム：Round Robin、Least Connections、Consistent Hashing、Latencyから選択可（デフォルトはRound Robin）
• Hashに何を使うか：Consumer、IP、Header、Cookie、Pathから選択可
• パスの健全性チェックやサーキットブレーカーの有効・無効
• 健全性チェック時の健全・不健全の定義

詳細な情報が必要な人はAdvanced Load Balancingあたりのページを参照すると良いと思う。

最後にTargetを作成してRouteとエンドポイントのサービス（httpbin.org、httpbun.com）を繋ぐ。
作成後、作成したUpstreamをクリックして、Targets->New Targetを選択する。

するとTarget Addressを入力する画面に遷移するので、httpbin.orgのパスを以下のように作成する。

• Target Address：httpbin.org:443
• Weight：100（デフォルト値）
• Tags：空（デフォルト値）

注意点としては、Target Addressではポートを指定しないとデフォルトで8000番を指してしまう点と、Weightはパーセンテージではなく数値である点は気にしておいた方がよい。
作成後、同じ要領でhttpbun.comに対してもTargetを作成する。

• Target Address：httpbun.org:443
• Weight：100（デフォルト値）
• Tags：空（デフォルト値）

Weightを同値にしているので、おおよそ同じ割合でそれぞれの宛先に分散するはずだ。
以上で設定は終了となる。

検証

作成したRouteに以下のようなcurlコマンドで何度かアクセスしてみる。

curl localhost:8000/apicheck/anything

実行するとリクエストの内容が確認できる。

curl localhost:8000/apicheck/anything
{
  "args": {},
  "data": "",
  "files": {},
  "form": {},
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin.org",
    "User-Agent": "curl/8.7.1",
    "X-Amzn-Trace-Id": "Root=1-66cd259a-55717d764f2154693d29a442",
    "X-Forwarded-Host": "localhost",
    "X-Forwarded-Path": "/apicheck/anything",
    "X-Forwarded-Prefix": "/apicheck",
    "X-Kong-Request-Id": "12378b7549a1a531baea7f7e72b9bf7b"
  },

また、"Host"がhttpbin.orgになったりhttpbun.comになったりと、宛先が切り替わっていることも確認できる。

$ for((i=0;i<10;i++)); do curl -s localhost:8000/apicheck/anything ; done | grep \"Host\"
    "Host": "httpbin.org",
    "Host": "httpbin.org",
    "Host": "httpbun.com",
    "Host": "httpbin.org",
    "Host": "httpbun.com",
    "Host": "httpbin.org",
    "Host": "httpbun.com",
    "Host": "httpbun.com",
    "Host": "httpbin.org",
    "Host": "httpbun.com",

リクエストが分散して転送されていることが確認できた。

最後に

このようにUpstreamとTargetを使うと、Pluginを使わなくても分散処理が簡単に使えることが確認できた。
ただ、カナリアリリースなど特定のユーザを特定のバージョンに流したり、一定期間後に特定のバージョンを使用不可にするような用途で使うのは難しいので、あくまでも負荷分散のために利用し、カナリアリリースのようなユースケースでは専用のPluginを使った方がよい。
