VMware Data Services ManagerでDBaaSを試す #tanzu

VMware Data Services Manager（旧名称：Data Management for VMware Tanzu）のv1.5を導入して、Databaseを立ち上げるところまで確認した時のメモ。

VMware Data Services Managerとは

VMware Data Services ManagerとはDB as a Serviceを実現するVMwareの製品で、VMware Data Solutionsというデータ関連の一連の製品群の中の1つである。

アーキテクチャは以下となる。（こちらから引用）

Privderという管理コンポーネントが管理用UIを提供し、各vSphereクラスタ上でDBを展開するためのAgentがvSphereクラスタ/VMCクラスタごとに配置され、データベースを展開する。
また、データベースのテンプレートはVMwareのTanzu Networkで配布されており、これをProviderが取得してAgentはこれを利用してデプロイするようだ。

前提条件

VMware Data Services Managerを利用するための前提条件はこちらに記載されている。

vSphere 6.7,7.0,8.0
Provider VM: 8CPU,16GBメモリ, ストレージ736GB(thin)
Agent VM: 8CPU,16GBメモリ, ストレージ668GB(thin)
100GB以上の空きがあるS3互換ストレージ（分散させることは可能）
- S3内に6つのバケット(※命名ルールあり)
  - Provider Repo
  - Provider logs
  - Provider backups
  - Database Backup local storage
  - Database Backup storage
  - Agent Template storage

S3はドキュメントには特に記載がなかったが、実質TLS対応していないと使えないので、MinIOとかで立てる人はTLS化して利用する必要がある。
またSANもチェックするので、MinIO OperatorでMinIOをデプロイする場合とかは注意。

また、前提ではないが、OVAのサイズが大きいので、構築を始める前にTanzu NetworkのVMware Data Services ManagerのページからProvider Virtual Applianceをダウンロードしておくことを推奨する。

あと、今回はvCenterに接続するアカウントをadminで済ませていたが、正しいロール・権限で進める場合はConfiguring vSphere SSO Usersを見てアカウントを作成・権限付与するとよい。

検証

手順としては大きくは以下となる。

Provider VMのデプロイ・設定
Agent VMのデプロイ・設定
データベースのデプロイ

Provider VMのデプロイ・設定

Provider VMのデプロイ

OVAのダウンロードが終わっていない場合、Tanzu Networkにアクセスし、Provider Virtual Appliance(v1.5の場合、dms-provider-va-1.5.0.2980-21842200.ova)をダウンロードする。

ダウンロードが済んだらvSphere上にovaをデプロイする。この際、パスワードのみ設定する。

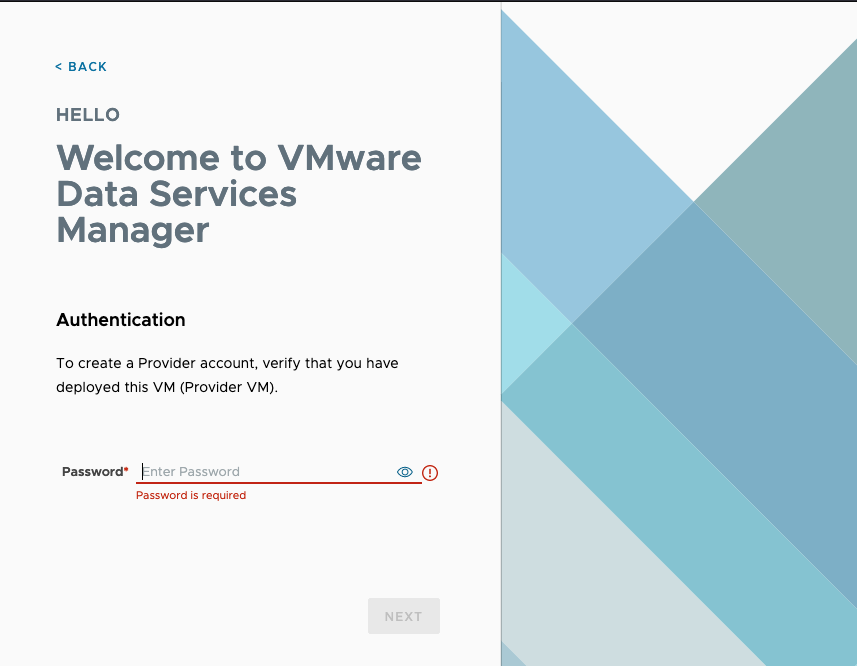

ovaデプロイ後、VMを起動してIPに対してhttpsでアクセスする。すると以下のような画面が表示される。

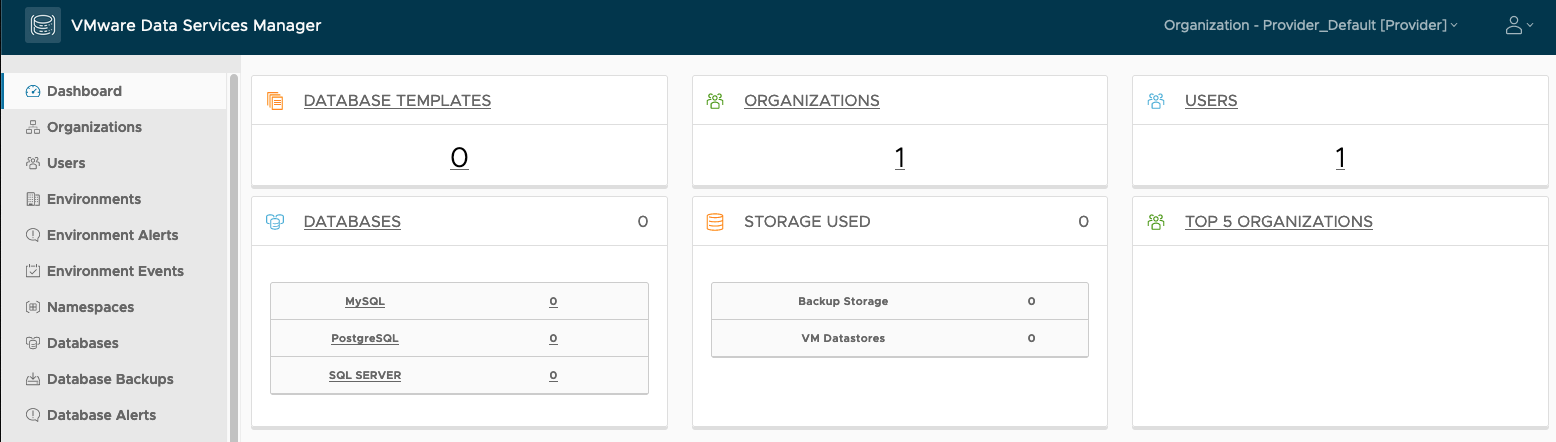

パスワードとメールアドレスを入力し、CREATE PROVIDER USERを選択すると、Providerというロールを持つ初期ユーザが作成されて、ダッシュボードが表示される。

Organizationの作成

次にユーザを作成したいところだが、Organizationを作っておかないとユーザが所属する組織(Organization)が選択できないので、先に作成する。
左サイドバーのOrganizations->CREATE ORGANIZATION を選択し、各項目を埋めていく。

各項目の意味は以下となる。

Organization name: 組織名（全体で一意）
Email: 組織の代表メールアドレス(他と重複不可)
DB FQDN Suffix: 払い出すDBのSuffix（全体で一意）
VM Configuration Mode:
- Plans Mode: DBの払い出し(Provisioning)時、CPUとメモリを事前に定義されたものから選ぶ
- Free Mode: DBの払い出し(Provisioning)時、CPUとメモリをそのタイミングで指定する

入力後、ADDを選択して作成を完了させる。

VM PLANの追加

先程のOrganization作成時にPlans Modeを選択した場合、DB払い出し時にPlanの選択を迫られるので、予め作っておく。

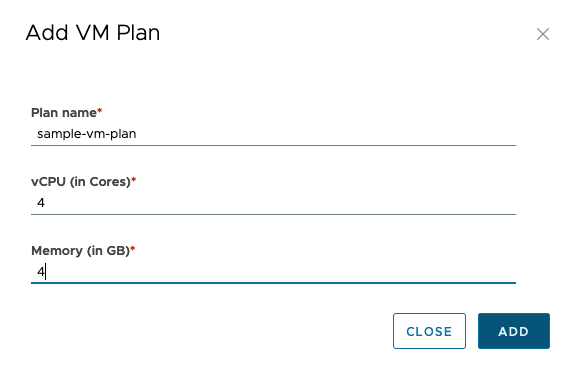

左サイドバーのVM Plans->ADD NEW VM PLAN を選択し、プラン名、割当CPU数、割当メモリサイズを入力してADDを選択する。

OrganizationのAdminアカウントの作成

先程作成したOrganizationのAdminを作成する。
特に迷うところはないかと思われるので、詳細な説明は省略する。
なお、Email idは他との重複が不可となる。
入力後、ADDを選択して作成を完了させる。

DBのテンプレートの追加と公開

DBのテンプレートの追加にはS3バケットと、TanzuNetworkのアクセストークンが必要となる。
S3のバケットは予め作成しておく。
バケットが用意できたら、Data Services Managerの左サイドバーのSettings->Storage Settings を選択し、Provider Repo Urlの横にあるActionsから追加する。

上記のような感じで項目を埋めたら、CONNECTを押して接続確認した後にSAVEで保存する。

なお、ついでに他のExternal Storageも同じ用に設定し、Database Backup Storageにも追加しておく（バケットが2つ必要なので、2つ追加しておく）。

Tanzu Networkのアクセストークンについては、Tanzu Networkにログイン後、アカウントをクリックしてEdit ProfileからUAA API TOKENの横にあるREQUEST NEW REFRESH TOKENから発行できる。
発行したアクセストークンはData Services Managerの左サイドバーのSettings->Information を選択し、Tanzu Net Tokenの横にあるACTIONSから追加する。

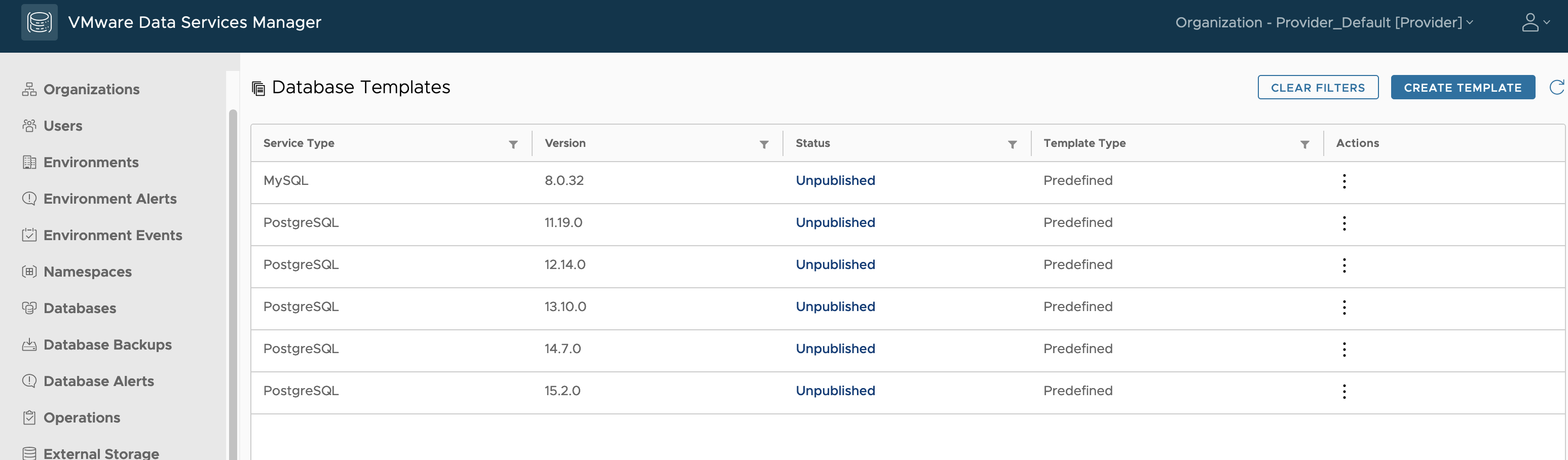

それぞれ終わってしばらく待つと、左サイドバーのDatabase Templatesにデータベースの一覧が表示されるようになる。

データベースの列のActionsの項目をクリックすると、Publishというのが選べるので、デプロイしたいDBをPublishに変更する

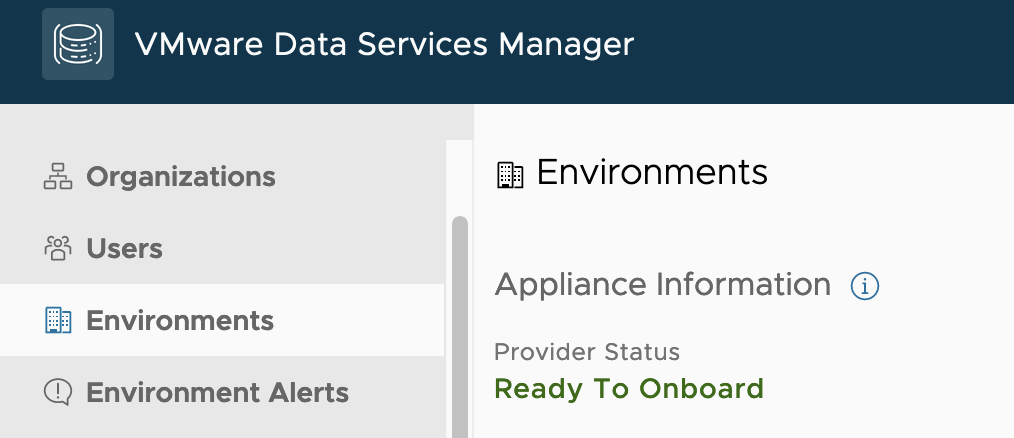

なお、Database Templatesにデータベースが表示されるようになったら、EnvironmentsのProvider StatusもReady To Onboardに変更される

Agent VMの展開先環境のセットアップ

Agent VMをデプロイするために、Agent VMのデプロイ先の環境情報をセットアップする。
左サイドバーのEnvironments->SETUP NEW ENVIRONMENT を選択すると、
Consolidated EnvironmentかDistributed Environmentを聞かれる。
DBの展開先が同一vSphereクラスタ内であればConsolidated Environmentがよさそう。
ここではConsolidated Environmentで進めるものとする。
Consolidated Environmentを選択後、暫く待つとAgent Onboardingという画面に遷移する。

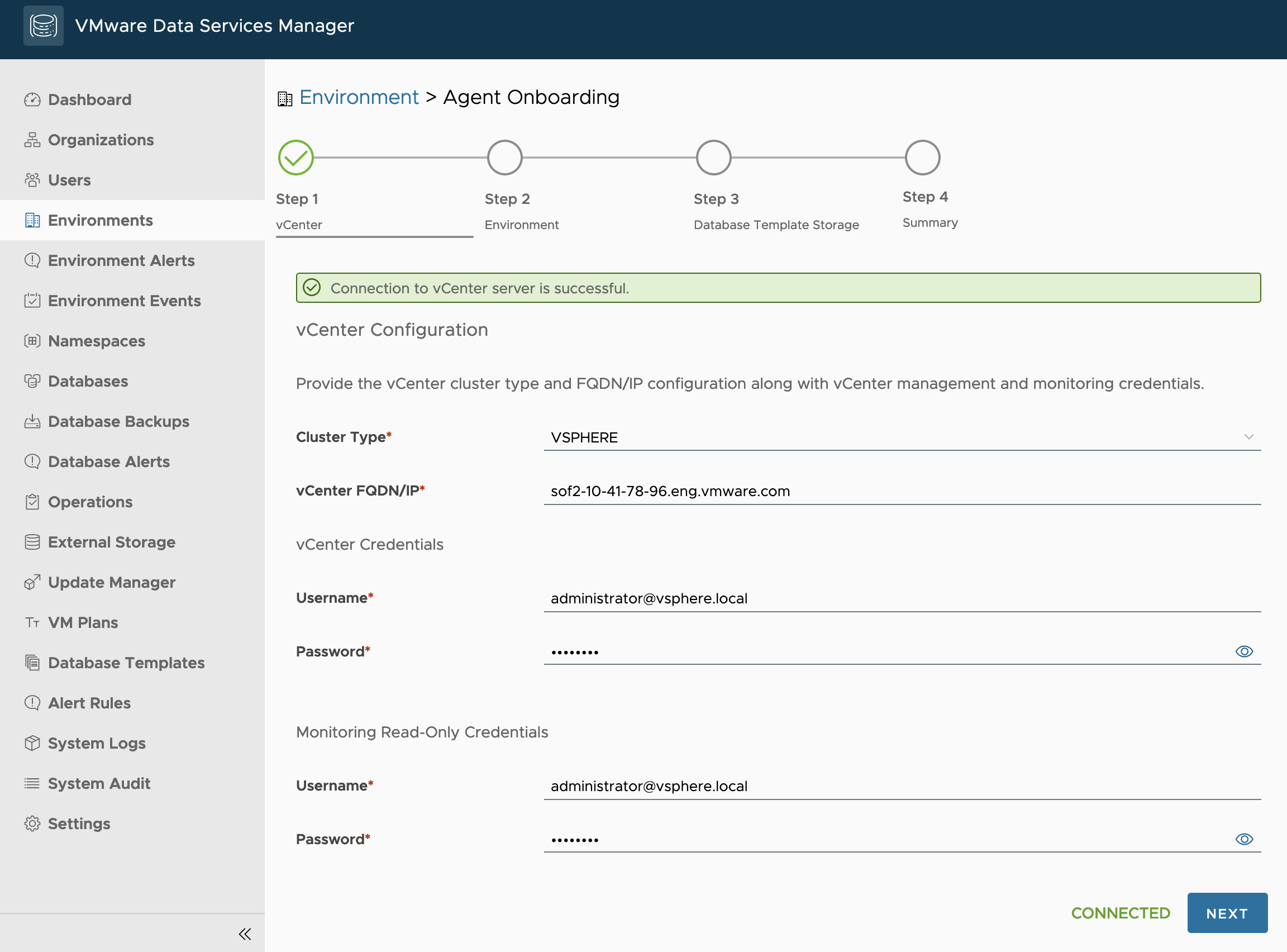

Cluster TypeでVSPHEREを選択し、vCenterのFQDNやアカウントを入力してCONNECTを選択する。最初のvCenter Credentialsは管理者権限を持つユーザー、次に聞かれるMonitoring Read-Only CredentialsはRead権限を持つユーザーを指定する。CONNECTをクリックして問題なければ、NEXTがクリックできるようになるのでクリックする。
次にデプロイ先について聞かれるが、プルダウンで選べるようになっているので、デプロイ先として使うクラスタやネットワークなどを選んでいく。
選択後、VALIDATEを選んで問題なければ、NEXTをクリックする。

次にDBのテンプレートのS3ストレージを聞かれるので、DBのテンプレート追加時に設定したS3のバケット情報などを入力する。

Storage Nameは任意の名前でよい模様。
なお、ここで大きな注意点として、S3ストレージのEndpointはhttpsである必要があり、かつIP/FQDNもSANに含まれるものである必要がある
（スクショは失敗時のものでhttpで指定していた）。
現時点ではhttpでCONNECTをクリックしてもエラーが出ず、その先のSAVEをクリック後画面が進まなくなってしまう。
エラーが出ないだけにかなりやっかいなので、よく注意しておくこと。

S3の情報を入力して先に進み、最後に確認画面でSAVEを押すと環境のセットアップが開始される。
1,2分待つと、以下の様に環境がEnvironmentsで表示されるようになる。

Agent VMのデプロイ・設定

Agent VMのデプロイ

環境のセットアップが終わっている場合、左サイドバーのEnvironmentsからDEPLOY NEW AGENTが選択できるようになっている。
これをクリックして各項目を埋めていく。

1のvCenter Authenticationでは迷うところはないだろう。
2のSelect OVA templateではOVA from Provider Repositoryのプルダウンを選択するとOVAが選べるので、ここではdms-agent-va-1.5.0.2797-21842199.ovaを選択した。

3のPlacement ConfigurationではVirtual Machine Nameに任意の名前を設定し、他はプルダウンで選択していく。
4, 5のSelect StorageおよびSelect Networkも特に迷うところはないと思う。
6のCustomize VM Templateはパスワードを設定し、ネットワークに関しては固定IPを使いたい時などは設定しておく。
今回はDHCPで検証したため、特に設定変更せずにそのまま進んだ。

最後、確認画面が表示される。IP AllocationがStaticになっているが、気にせずにDEPLOY AGENTをクリックしてデプロイを実施する。
クリック後、デプロイ中のステータスなどは確認できないが、vCenter側ではVMが作成されていることが確認できる。

しばらく待つとデプロイが完了しVMの電源が自動でOnとなり、Data Services ManagerのEnvironmentsにも表示されるようになる。

なお、ovaのデプロイはvSphere Clientからも実施することが可能。
この場合、手動でVMの電源を入れる必要がある点が異なるため注意が必要である。

Agent VMの設定

こちらの手順を参考にデプロイされたAgent VMの設定を行う。
なお、ドキュメントにはAgent VMのIPにアクセスして設定する方法も記載されているが、こちらで確認したところ最後に401エラーが出て最後まで進めることが出来なかった。
左サイドバーのEnvironmentsからAvailable Agent VMsの欄にある、先程デプロイしたVMのActionでONBOARD AGENTが選択できるようになっているのでクリックする。

ここの設定はSETUP NEW ENVIRONMENTで実施した設定とほぼ同じなので詳細の説明は割愛する。
1点注意点としては、Resource Poolの設定で過去に利用したことがあるリソースプールは選択は出来るが後でエラーとなるため、新規にリソースプールを作成してそれを指定した方がよい。

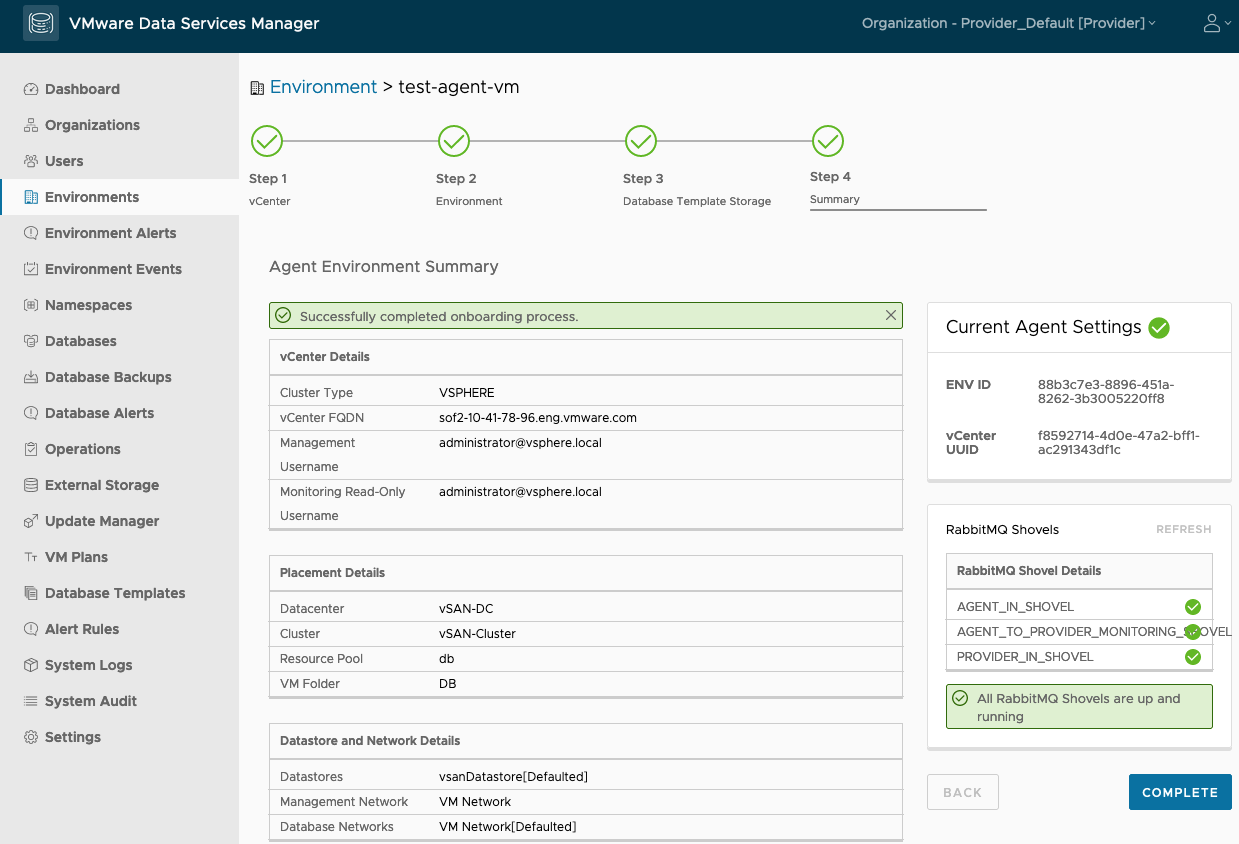

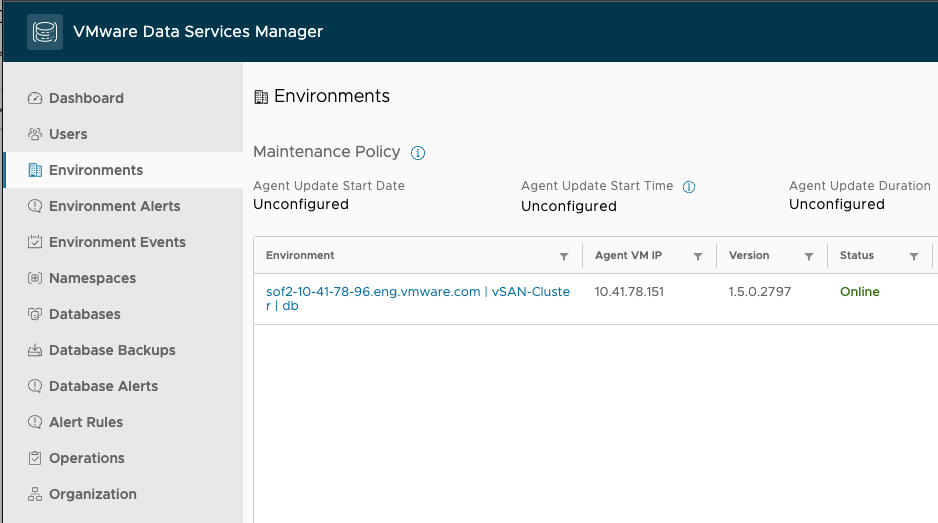

問題なく設定できると、以下のような画面となる。

Namespaceの作成

Databaseを展開するために、展開先のNamespaceを作成しておく必要がある。
左サイドバーのNamespaces->CREATE NAMESPACE を選択すると、作成用の画面が表示される。
1のName and Descriptionでは任意の名前を入力する。

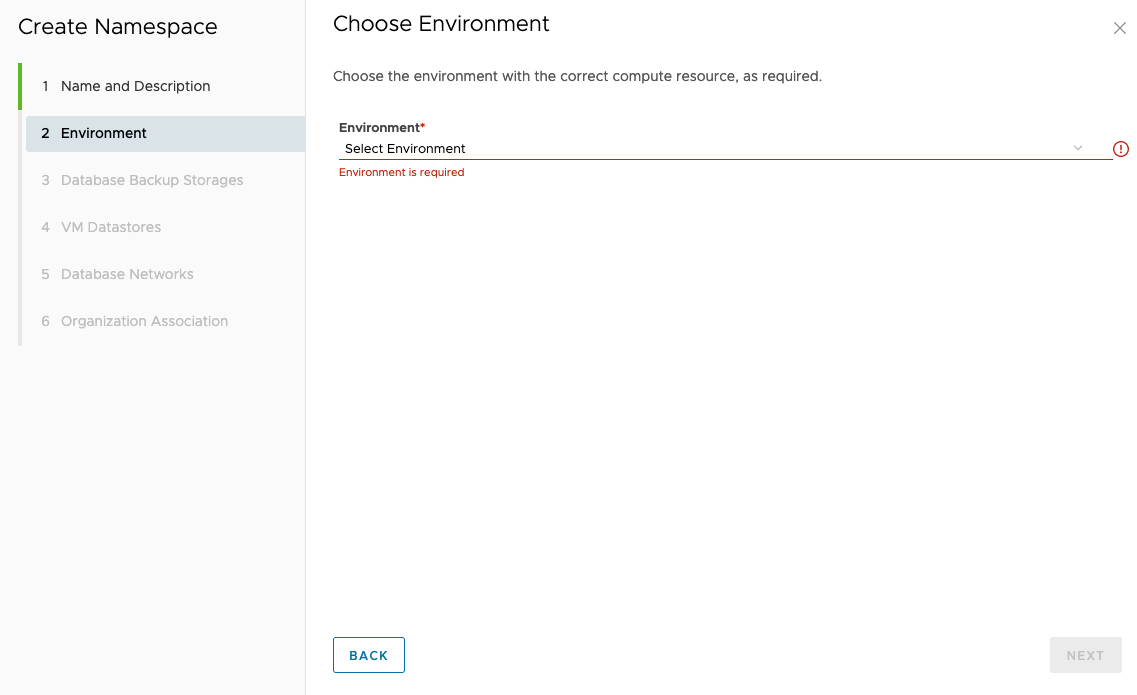

2のEnvironmentでは展開先の環境を選択する。

3ではバックアップ先を選択する。ここでバックアップ先が出てこない場合、Settings->Storage SettingsでDatabase Backup Storageにデータベースが登録できているかを確認する。（External StorageのBackup Repo UIを設定とは別に設定が必要）

4,5のVM DatastoresとDatabase Networksは使えるものを選択する。
最後に6のOrganization Associationで関連付けるOrganizationを選択する。
ここでは先程作成したOrganizationに紐付ける。

Databaseのデプロイ

ここからアカウントを切り替えて、先程作成したユーザーでログインする。
切り替えたアカウントから先程Namespace作成時に紐づけた環境が確認できる。

ここにDatabaseを作成する。
左サイドバーのDatabases->CREATE DB を選択すると、作成用の画面が表示される。
ここでは先程Database TemplatesでPublishedに設定したデータベースをデプロイすることが出来る。
1のDatabase ConfigurationではMySQLを選択し、Admin Passwordだけ変更してNEXTをクリックする。
2のVM Configurationでは作成しておいたPlanを選択する。
3のManagemetnt Configurationでは監視やバックアップ設定、クラスタ設定をすることが出来る。
一旦デフォルト値のままで先に進む。
4,5のAlert Configuration, Additional Configurationでも同様にデフォルト値のまま先に進む。
Summaryで設定した値に問題なければ、CREATE DATABASEをクリックする。

しばらくすると、DatabaseのVMが作成される。

Databaseの一覧からもDatabaseの詳細が確認できる。

データベースにアクセスしてみる。

$ mysql -u dbaas -p -h 10.41.78.93
Enter password:
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 167
Server version: 8.0.32-24 Percona Server (GPL), Release 24, Revision e5c6e9d2

Copyright (c) 2000, 2023, Oracle and/or its affiliates.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

中も見てみる。

mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| dbaas              |
| information_schema |
| mysql              |
| performance_schema |
| sys                |
+--------------------+
5 rows in set (0.02 sec)

問題なさそうだ。

Q&A

UIにアクセスしても"Service is not running.” と表示されてログインできない

VMの起動後に順々に内部で関連するサービスを起動しているようで、UIの起動が先行しているため、UIにアクセスできるからといってもすぐには利用できない。
30分くらい時間をおいて再度アクセスしてみるとよい。

Database Templatesにデータベースが表示されない

何かしらのタイミングで処理が止まった場合、処理を再実行してあげる必要がある。
（自分はStorage Settingsで設定後にMinIOを再起動して遭遇した）
この場合は再度Storage SettingsでProvider Repo Urlの値をUpdateしてやると処理が再実行される模様。Updateする際の値は前と同じものを再入力するだけでよい。

環境セッティング時、`Placement Configuration`の設定で`VALIDATE`を押すと、`User [administrator@vsphere.local] missing [[Datastore.AllocateSpace, ...`というエラーが出る

VM FolderでvCLSを選ぶと出る。ちゃんと使えるフォルダを選択する必要がある。

Environmentで環境を追加してSAVEを押しても画面が変わらない

上記の様になっている場合、非TLSのS3ストレージを選択している可能性が高い。
S3指定時、httpsを指定したかどうかを確認するとよい。
