Tanzu Mission ControlのCLIで既存Kubernetesクラスタの登録と新規クラスタ作成を試す

Tanzu Mission Control(TMC)をCLIで操作してクラスタ登録や新規作成を試した時のメモ。
公式ドキュメントはこのあたり。
TMCはGUIでの管理が秀逸だが、運用自動化したい人から見るとどうでもよく、むしろAPIやCLIが気になるところだと思う。
TMCはAPIもCLIも用意されており、CLIの方は専用のtmcコマンドで運用が出来るようになっている。
このメモでは、そのCLIを使ってKubernetesクラスタを軽く触った時のメモになる。

CLIのインストールと初期設定

TMCにログインし、左のサイドバーからAutomation centerをクリックし、DOWNLOAD THE CLIをクリックする。

ダウンロードしたバイナリをインストールする。Macの場合は以下のような感じでインストール出来る。

sudo install ~/Downloads/tmc /usr/local/bin/tmc

なお、tmcコマンドにはcompletionがついているので、completionがよほど嫌いでない限り設定する。

echo "source <(tmc completion bash)" >> ~/.bashrc
. ~/.bashrc

次にTMCのブラウザ画面に戻り、右上の自身のアカウント名をクリックし、My Accountを選択する。
API Tokensのタブを選択し、下の方にGENERATE A NEW API TOKENとリンク表示されている文字をクリックすると以下のようなTokenの設定画面が表示される。

設定項目の意味はオフィシャルドキュメントで確認すること。
ここでは推奨値が

• "Define Scopes"：All Roles
• "OpenID"：チェック

のようなので、そのように設定してGenerate TokenをクリックしてTokenを生成した。
表示されたTokenはなくさないよう控えておく。

先程DownloadしたCLIでtmc loginを実行し、初期設定を行う。

$  tmc login
i If you don't have an API token, visit the VMware Cloud Services console, select your organization, and create an API token with the TMC service roles:
  https://console.cloud.vmware.com/csp/gateway/portal/#/user/tokens
? API Token ****************************************************************
? Login context name imurata-tmc
? Select default log level info
? Management Cluster Name
? Provisioner Name
√ Successfully created context imurata-tmc, to manage your contexts run `tmc system context -h`

質問の意味は以下になる。

• API Token：先程取得したToken
• Login context name：CLIで操作するコンテキスト。省略するとOrganization IDになる。
• log level：コンソール出力時のログレベル
• Management Cluster Name：Workloadクラスタ作成時の親クラスタの選択。省略可能。
• Provisioner Name：Workloadクラスタ作成時のNamespace。省略可能。

ここではAPI Token、Login context nameを設定し、log levelをinfoに設定して他は入力せずに進めた。

コンテキストが作成したものに切り替わっているか確認する。

tmc system context current

切り替わっている場合、以下のようにTMCで管理しているクラスタの情報などがCLIで取得できるようになる。

$ tmc cluster list
  NAME                            MANAGEMENTCLUSTER               PROVISIONER  LABELS
  imurata-tkg16                   attached                        attached     tmc.cloud.vmware.com/creator:imurata

Kubernetesクラスタの登録・作成

ここではvSphere with Tanzuが利用可能という前提で、Management Cluster(Supervisor Cluster)の登録、Workload Cluster(Tanzu Kubernetes Cluster)の作成をtmcコマンドで実施してみる。

Management Clusterの登録

公式の説明はこのあたりにある。
事前にコンテキストをSupervisorClusterに切り替える。

kubectl config use-context tkgs-sv

Management Clusterの登録はtmc managementcluster registerで行える。
今回、登録には2つのオプションを利用する。

• --kubernetes-provider-type：TKGのタイプを指定する。デフォルトではTKGSなのでvSphere with Tanzuでは不要だが、分かりやすくするために明示的に指定する
• --default-cluster-group：TMCのClusterGroupを指定する
• --kubeconfig：自動でAgentをManagement Clusterにインストールするために指定する。今回は~/.kube/configを指定。

$ tmc managementcluster register imurata-tkgs-sv --kubernetes-provider-type TKGS --default-cluster-group imurata -k ~/.kube/config
√ management cluster "imurata-tkgs-sv" created successfully
i identifying TMC namespace
i installing TMC agents on the management cluster
┌ √ TMC agents installed on management cluster
┌ √ management cluster successfully registered to TMC

上手く接続できると、tmc managementcluster getのcondition部分に正常に接続された旨が表示される。

$ tmc managementcluster get imurata-tkgs-sv
：（省略）
  conditions:
    READY:
      message: management cluster is connected to TMC and healthy
      reason: 'phase: READY, health: HEALTHY'
      severity: INFO
      status: "TRUE"
      type: READY

なお、この登録したManagement Clusterは既にSupervisor Namespaceを持ち、Tanzu Kubernetes Clusterもデプロイ済みだが、それらはGUIから確認できる。
GUIでAdmistration→Management clustersで先程登録したManagement Clusterが表示されているので、その名前をクリックする。

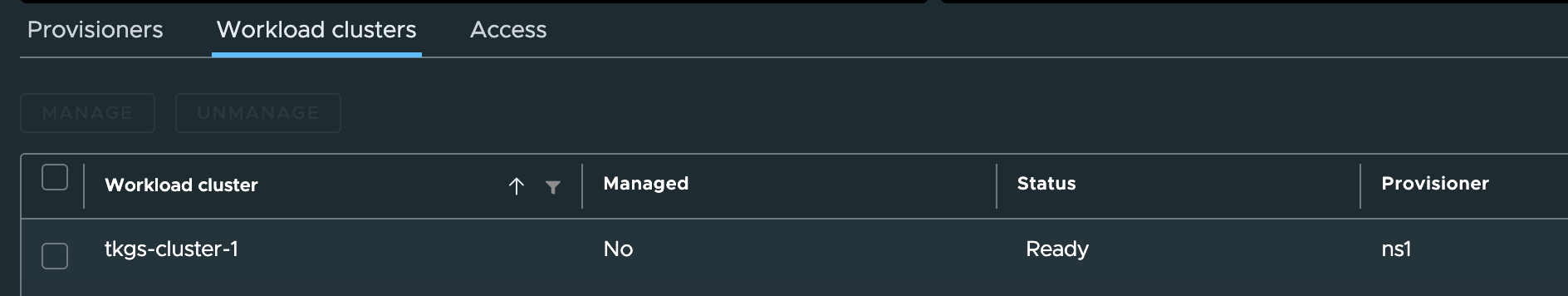

すると、以下のようにWorkload clusterのところに作成済みのクラスタが表示される。

なお、これはTMCへは登録されていないため、tmc cluster listでは取得できない。TMCで認識するためには別途attachが必要となる

既存Workload Clusterのアタッチ

TKCのTMCへの登録はGUIからも可能だが、ここでは引き続きCLIで実施する。
CLIでの登録はtmc cluster attachで登録する。
ここで使用するオプションは以下となる。

• --kubeconfig：自動でAgentをWorkload Clusterにインストールするために指定する。今回は~/.kube/configを指定。
• --management-cluster-name：登録するクラスタの親クラスタを指定。ここでは先程登録したManagement Clusterを指定する
• --name：登録するクラスタ名を指定
• --cluster-group ：TMCのClusterGroupを指定

実行すると、以下のようになる。

$ tmc cluster attach --kubeconfig ~/.kube/config --management-cluster-name imurata-tkgs-sv --name tkgs-cluster-1 --cluster-group imurata
i Running pre-flight checks
√ cluster "tkgs-cluster-1" created successfully
└ √ TMC resources applied to the cluster successfully
i Running post-flight attach checks
┘ √ Cluster  successfully attached to TMC

登録に成功するとtmc cluster listで表示されるようになる。

tmc cluster list tkgs-cluster-1
  NAME                            MANAGEMENTCLUSTER               PROVISIONER  LABELS
  imurata-tkg16                   attached                        attached     tmc.cloud.vmware.com/creator:imurata
  tkgs-cluster-1                  attached                        attached     tmc.cloud.vmware.com/creator:imurata

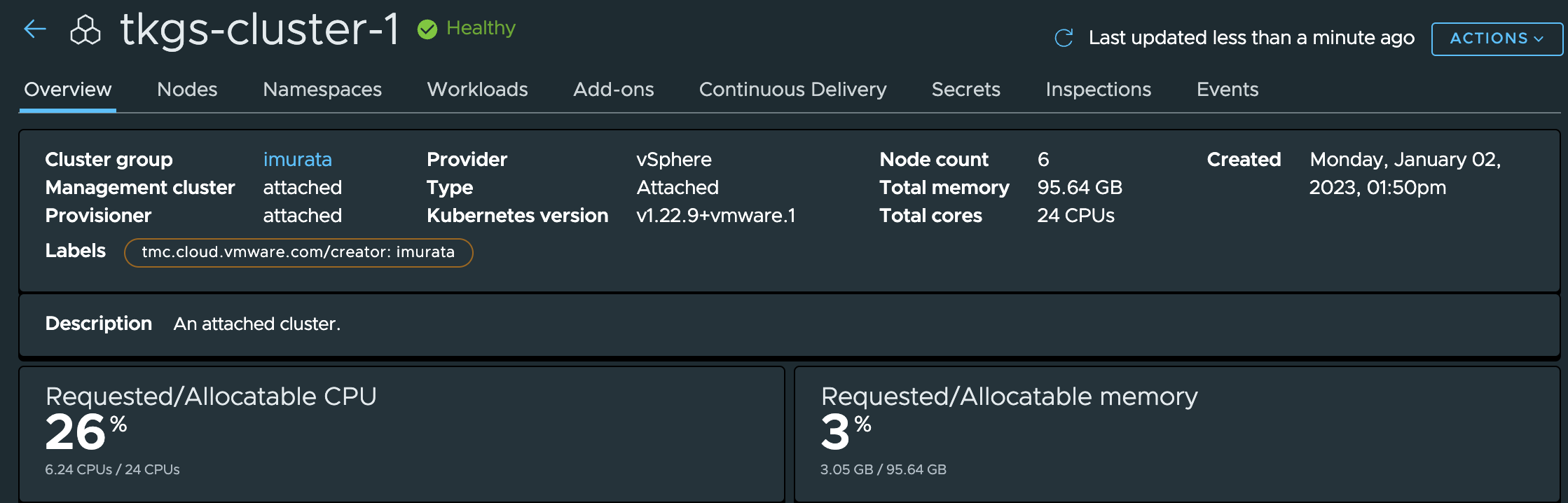

ブラウザからも情報が取得できる。

新規クラスタの作成

クラスタの作成はテンプレートをベースにyamlを作成して、それを利用してtmc clustert createするか、対話型(-wオプション)で入力していくのが良いと思われる。ここではyamlに一旦吐き出すやり方で進める。
※対話型での進め方はこちらのKnowledgeBaseも参照するとよい。

テンプレートの一覧はtmc cluster template listで取得できる。

$ tmc cluster template list
  NAME         DESCRIPTION
  aws-ha       A highly available AWS cluster.
  default-iam  default template for the iam-policy resource
  expert       Fully customizable template for the Cluster resource
  tkg-azure    Provision cluster using Tanzu Kubernetes Grid on Azure.
  tkg-vsphere  Provision cluster using Tanzu Kubernetes Grid on vSphere 6.7.
  attached     An attached cluster.
  azure-ha     Provision high availability cluster using Tanzu Kubernetes Grid on Azure.
  default      A simple AWS cluster.
  tkg-aws      Provision cluster using Tanzu Kubernetes Grid on AWS.
  tkgs         Provision cluster using Tanzu Kubernetes Grid Service on vSphere 7.

今回はvSphere with Tanzuにデプロイするので、テンプレートはtkgsを利用する。
テンプレートを利用した場合の作成コマンドは以下となる。

tmc cluster create -n tkgs-cluster-for-tmc -g imurata --dry-run -t tkgs --storage-class vc01cl01-t0compute --version v1.22.9---vmware.1-tkg.1.cc71bc8 --management-cluster-name imurata-tkgs-sv --provisioner-name ns1  > ./tmc-cluster.yaml

オプションの意味は以下になる。

• -n：作成するクラスタ名
• -g：TMCのClusterGroup名
• --dry-run：yamlだけ表示して実際に作成しない
• -t：指定するテンプレート名。ここではlistにあったtkgsを選択
• --storage-class：作成するクラスタで使用するStorageClass。指定必須。
• --version：作成するKubernetesのバージョン。SupervisorClusterでkubectl get tkrで取得できるものを指定する。指定必須。
• --management-cluster-name：登録済みのManagementCluster（SupervisorCluster）
• --provisioner-name：SupervisorNamespace名

--provisioner-nameがやや分かりにくいので注意。
作成したyamlでNode数の変更等が必要な場合はエディタで開いて修正する。修正が終わったら以下のコマンドでクラスタを作成する。

$ tmc cluster create -f ./tmc-cluster.yaml
√ cluster "tkgs-cluster-for-tmc" is being created

作成したクラスタの情報はtmc cluster getで取得できる。この際、ManagementClusterとProvisionerNameの指定も必要なので注意。

tmc cluster get tkgs-cluster-for-tmc --management-cluster-name imurata-tkgs-sv --provisioner-name ns1

作成したクラスタのkubeconfigはtmc cluster auth kubeconfig getで取得できる。
ここでもManagementClusterとProvisionerNameの指定が必要になる。
以下でkubeconfigを出力して、コンテキストを切り替える。

$ tmc cluster auth kubeconfig get tkgs-cluster-for-tmc -m imurata-tkgs-sv -p ns1 >> ~/.kube/config-tmc
$ export KUBECONFIG=~/.kube/config-tmc
$ kubectl config use-context tkgs-cluster-for-tmc
Switched to context "tkgs-cluster-for-tmc".

適当にコマンドを打つと、TMCから作成したKubernetesが利用できることが分かる。

$ kubectl get node
NAME                                                            STATUS   ROLES                  AGE   VERSION
tkgs-cluster-for-tmc-control-plane-6htcg                        Ready    control-plane,master   13m   v1.22.9+vmware.1
tkgs-cluster-for-tmc-default-node-pool-5p8s8-844c97f4bc-bzxb2   Ready    <none>                 11m   v1.22.9+vmware.1
