第15回 DHCP機能

##DHCP技術
IPアドレスをPCに割り当てる際、専用のサーバーを使用せずにルーターやL3スイッチでも同等の機能を使用することができる。大規模ネットワークではあまり使用されないが、支店やオフィスの会議室など小さな規模のネットワーク帯ではよく使用される。

##L3スイッチで各部署ごとに異なるアドレスを割り当て

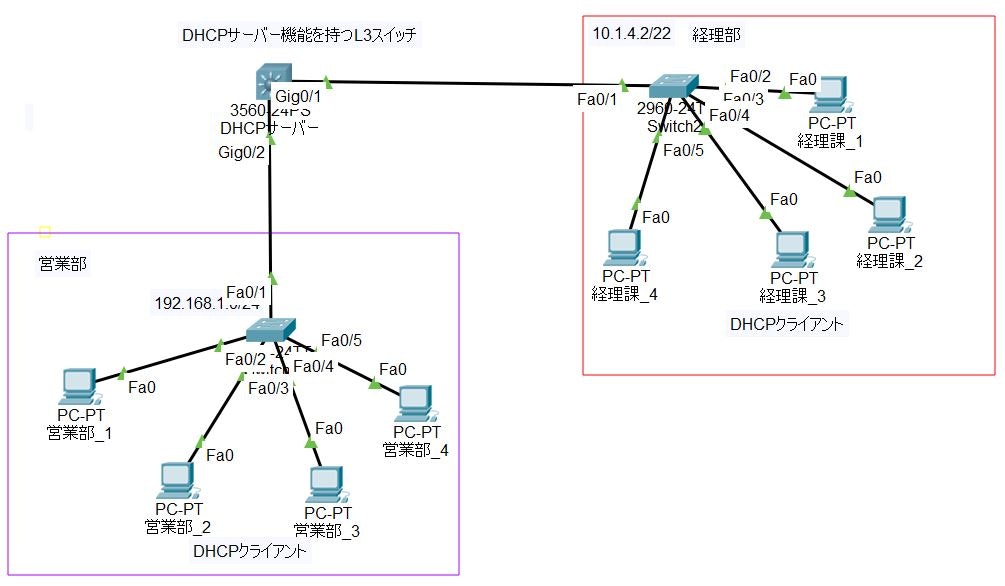

構築ネットワーク

###投入コンフィグ(1個のルータでDHCPプール設定)

Router設定

enable secret TEST
!
username TEST secret TEST
!
ip dhcp excluded-address 192.168.1.1 192.168.1.10
※営業部のPCには1～10以外のIPアドレスを払い出す
ip dhcp excluded-address 10.1.4.1 10.1.4.40
※経理部のPCには1～40以外のIPアドレスを払い出す
!
ip dhcp pool TEST01
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
dns-server 8.8.8.8
!
ip dhcp pool TEST02
network 10.1.4.2 255.255.252.0
default-router 10.1.4.3
dns-server 8.8.8.8
!
interface GigabitEthernet0/1
 no switchport
 ip address 10.1.4.5 255.255.252.0
 no shutdown
!
interface GigabitEthernet0/2
 no switchport
 ip address 192.168.1.1 255.255.255.0
 no shutdown
!

##複数ルーターでのDHCPリレー

###DHCPのリレー機能
ルータやDHCPサーバーでDHCP機能を設定した場合、L2スイッチならブロードキャストを通過させ、その先に接続されているPCに設定した範囲のIPアドレスを割り振ることはできる。
しかし、異なったネットワーク帯をつなぐルーター同士ではブロードキャストを通過せることは出来ない。そういう時に使用する機能がDHCPリレーエージェント機能

構築ネットワーク

###投入コンフィグ(DHCPリレーエージェント機能)

DHCPサーバー設定

!
ip dhcp excluded-address 192.168.1.1 192.168.1.10
ip dhcp excluded-address 172.16.1.1 172.16.1.10
ip dhcp excluded-address 162.15.14.1 162.15.14.10
!
ip dhcp pool Accounting
 network 192.168.1.0 255.255.255.0
 default-router 192.168.1.1
 dns-server 8.8.8.8
!
ip dhcp pool Sales1
 network 172.16.1.0 255.255.255.0
 default-router 172.16.1.1
 dns-server 8.8.8.8
!
ip dhcp pool Sales2
 network 162.15.0.0 255.255.240.0
 default-router 162.15.14.1
 dns-server 8.8.8.8
!
interface GigabitEthernet0/0
 ip address 10.1.1.1 255.255.255.252
no shutdown
!
interface GigabitEthernet0/1
 ip address 192.168.1.1 255.255.255.0
no shutdown
!
ip route 172.16.1.0 255.255.255.0 10.1.1.2
ip route 162.15.0.0 255.255.240.0 10.1.1.2
!

DHCPリレー設定

!
interface GigabitEthernet0/0
 ip address 10.1.1.2 255.255.255.252
no shutdown
!
interface GigabitEthernet0/1
 ip address 172.16.1.1 255.255.255.0
 ip helper-address 10.1.1.1
no shutdown
!
interface GigabitEthernet0/2
 ip address 162.15.14.2 255.255.240.0
 ip helper-address 10.1.1.1
no shutdown
!
ip route 192.168.1.0 255.255.255.0 10.1.1.1
!
