ラッチリレーを試す
秋月電子で購入したラッチリレー「ラッチリレー ＤＣ５Ｖ ２回路Ｃ接点 ２巻線 ＴＱ２－Ｌ２－５Ｖ」の動作を確認。マイコンとの組み合わせには、あまりにも乏しい内容となってしまいそうなので、今回はマイコンなし。
ラッチリレーとは
通常のリレーでは、電流が流れると接点がON（またはOFF）、流れていないと接点がOFF（またはON）となる。ラッチリレーでは、接点の状態を保持するものであり、例えば、電流が流れて接点がONになり、電流が流れなくなっても接点がONのままとなる。下記サイト参照。
ピンアサイン
はじめてデータシートを見たところ、シロートには、よくわからず状態。
ネットで情報を調べると、下記サイトが参考となった。
これをもとに、試行錯誤した結果を下記する。
実験

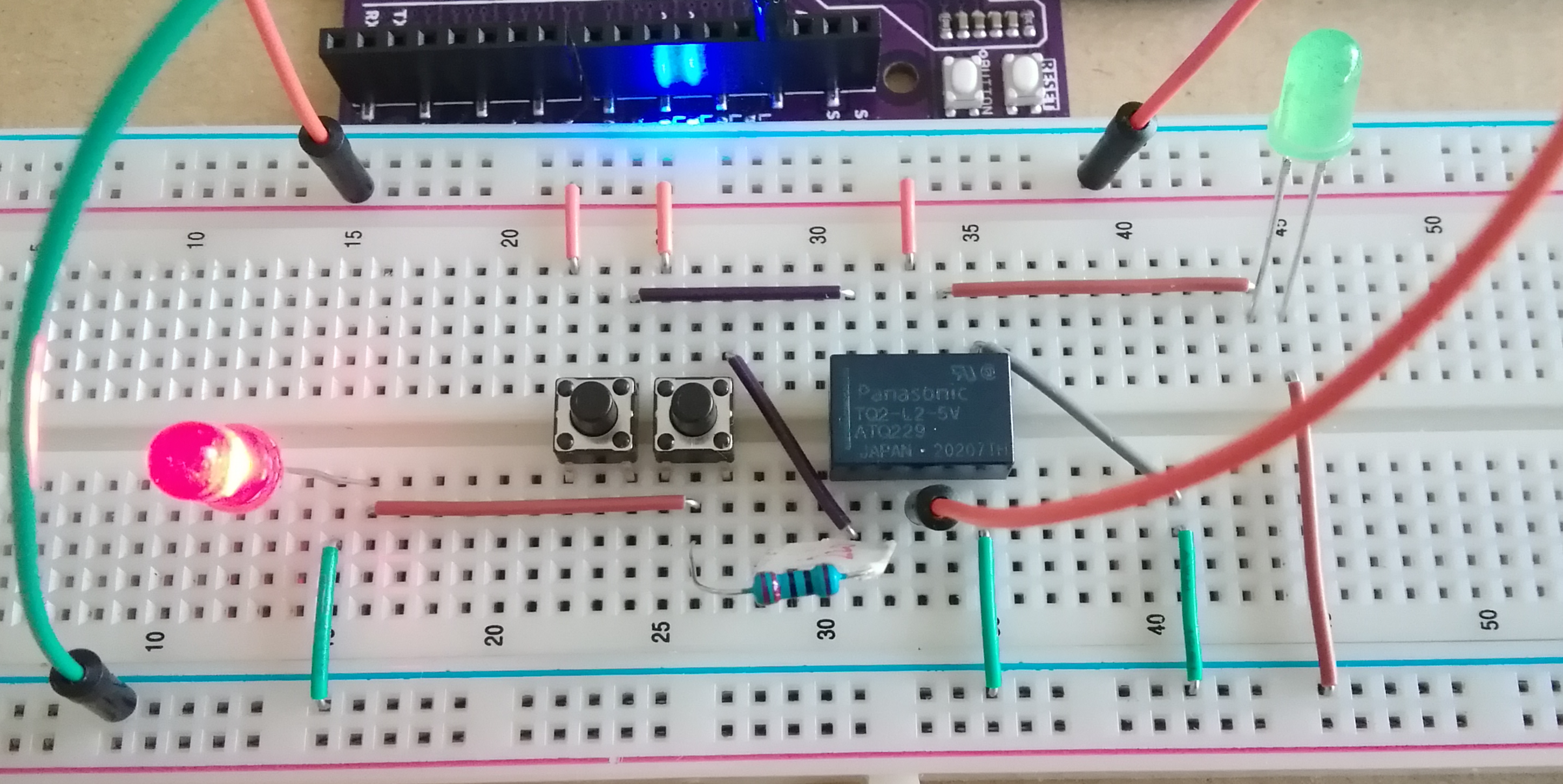

中央にある黒いものが、ラッチリレーである。
配線した回路では、左のボタンを押すと左のLEDが点灯し、右のボタンを押すと右のLED（抵抗入り）が点灯する。結果として、下記のような回路であることが判明。
とは言え、データシートのピンアサインメントの理解は、今ひとつであった。
