期待どおりの結果にならず
GNS3を用いて、PAgP（Aggregation）の効果（iperf結果により帯域が増ええること）を確認しようとしたのであるが、それ以前で破綻した時の記録である。
まずはLinux PCを直結
GNS3アプライアンスにあった、iperf3をすぐに実行できるiptermを導入し、2台のPC（もどき）を直結した。以降、右側のPCがiperf3 Server、左側のPCがiperf3 Clientである。iperf（以降、iperf3を「iperf」とする）にてUDPを実行し、パケットロスがそれほど発生しない程度の帯域を指定したときを実力値と判断（以降、同様）。本ケースでは、
root@ipterm-a:~# iperf3 -c 10.1.1.2 -u -b 500m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.00 sec 5.82 GBytes 500 Mbits/sec 0.000 ms 0/4316269 (0%) sender
[ 5] 0.00-100.00 sec 5.76 GBytes 495 Mbits/sec 0.002 ms 46579/4316269 (1.1%) receiver
500Mbps程度となった。
L2Switchを入れる
この後のPAgPとの比較をするため、L2Switchを2つ介して、2台のPCを接続した。
root@ipterm-1:~# iperf3 -c 10.1.1.2 -u -b 100m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.00 sec 1.16 GBytes 100 Mbits/sec 0.000 ms 0/863255 (0%) sender
[ 5] 0.00-100.01 sec 1006 MBytes 84.4 Mbits/sec 0.032 ms 134401/863254 (16%) receiver
100Mbpsを指定して、85Mbps程度の結果である。L2Switchにて、10Mbps Ethernetを指定しているが（他には、100MbpsのFast Ethernetなどの指定あり）、それ以上の速度が出ている。ただし、前述の直結のケースに比べると速度は劣る。
L2Switch＋2セットPC
PCを2セット用意し、両者でiperfを実施すれば、速度は低下するだろうと思い、下記環境を作る。
左の2台のPCで100Mbps指定でiperfを実施。
root@ipterm-7:~# iperf3 -c 10.1.1.2 -u -b 100m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.00 sec 1.16 GBytes 100 Mbits/sec 0.000 ms 0/863255 (0%) sender
[ 5] 0.00-100.01 sec 984 MBytes 82.5 Mbits/sec 0.034 ms 150781/863255 (17%) receiver
root@ipterm-9:~# iperf3 -c 10.1.1.4 -u -b 100m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.00 sec 1.16 GBytes 100 Mbits/sec 0.000 ms 0/863256 (0%) sender
[ 5] 0.00-100.01 sec 1000 MBytes 83.8 Mbits/sec 0.041 ms 139384/863254 (16%) receiver
なぜか、速度はほとんど低下せず、100Mbpsで送っても、両者とも82-84Mbpsとなった。シミュレーション環境だからだろうか、、、。
とりあえず、続けることとした。
PAgP

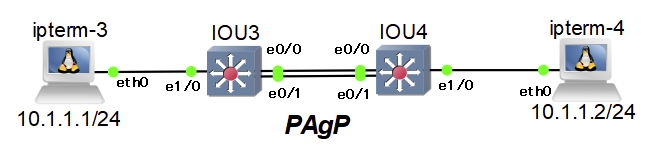

すでに意味がないのだが、、L2Switch間をPAgPでつなぐ（Aggregation）。
PAgPの設定は下記。
interface Port-channel1
switchport
!
interface Ethernet0/0
duplex auto
channel-group 1 mode desirable
!
interface Ethernet0/1
duplex auto
channel-group 1 mode desirable
#show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
d - default port
Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+-----------------------------------------------
1 Po1(SU) PAgP Et0/0(P) Et0/1(P)
#show etherchannel load-balance
EtherChannel Load-Balancing Configuration:
src-dst-mac
EtherChannel Load-Balancing Addresses Used Per-Protocol:
Non-IP: Source XOR Destination MAC address
IPv4: Source XOR Destination MAC address
IPv6: Source XOR Destination MAC address
iperfの結果は下記。
root@ipterm-3:~# iperf3 -c 10.1.1.2 -u -b 100m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.00 sec 1.16 GBytes 100 Mbits/sec 0.000 ms 0/863252 (0%) sender
[ 5] 0.00-100.01 sec 1.04 GBytes 89.7 Mbits/sec 0.164 ms 89033/863252 (10%) receiver
100Mbps指定で、89Mbpsの結果。設定上Aggregationしていても、1台のPCから送信しているだけなので、速度が向上するわけではない。
PAgP+2セットPC
PCセットを用いた時の話。PAgPの設定は先ほどと同じ。
結果は下記。
root@ipterm-11:~# iperf3 -c 10.1.1.2 -u -b 100m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.00 sec 1.16 GBytes 100 Mbits/sec 0.000 ms 0/863254 (0%) sender
[ 5] 0.00-100.01 sec 1.02 GBytes 87.6 Mbits/sec 0.033 ms 107400/863254 (12%) receiver
root@ipterm-13:~# iperf3 -c 10.1.1.4 -u -b 100m -t 100
[ ID] Interval Transfer Bitrate Jitter Lost/Total Datagrams
[ 5] 0.00-100.01 sec 1.16 GBytes 100 Mbits/sec 0.000 ms 0/863218 (0%) sender
[ 5] 0.00-100.02 sec 1.03 GBytes 88.4 Mbits/sec 0.192 ms 99779/863218 (12%) receiver

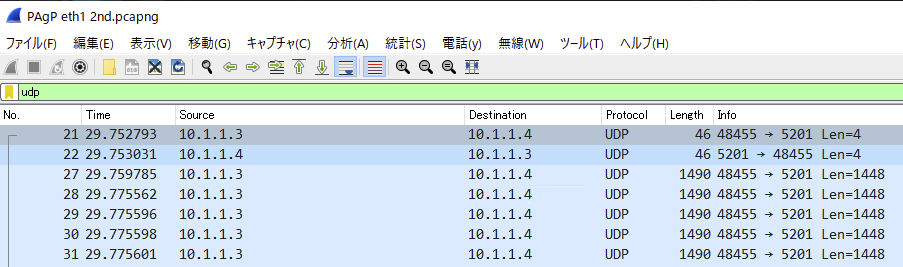

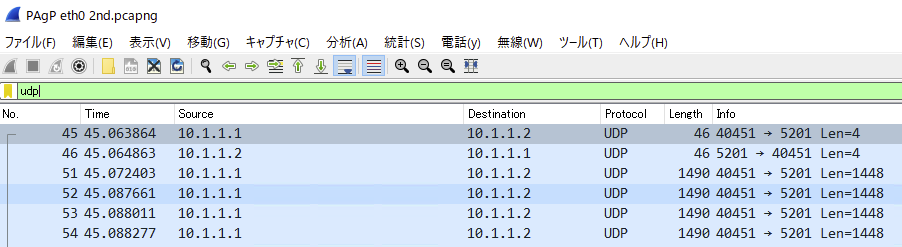

100Mbps指定で、87-88Mbps程度。速度的にはあまり意味がなかったか。ただし、Aggregationの効果で、通信経路は分散化されている。下記はWiresharkで取得したデータ。上がEthernet0どうしをつないだ結果、下が、Ethernet1どうしをつないだ結果である。
終わりに
シミュレーション環境（GNS3）の限界か。
