Longan Nano：PlatformIOでBuildおよび書き込みを完結させる

１年以上前に、Longan NanoをSwitch Scienceさんで購入し、よく見かける「Bad Apple」だけトライし、しばらくそのままにしておいたが、久しぶりに触ってみた。Windows 10のPlatform IO「のみ」を利用して、プログラムを書き込むにはポイントがあったので、備忘録としてここに残す。

シリアル通信

例としてPCとのシリアル通信を取り上げる。このボードでは、シリアル通信はUSBポート経由ではなく、個別に用意されたピンを用いる。

Longan Nano（写真下）の左側のピンを、USBシリアル変換ボード（写真上）経由でPCに接続。

ソースコード

ここにシリアル通信を行うサンプルがあったので、これをそのまま使う。

Platform IOの設定

はじめに

備忘録も兼ねているので、PlatformIOの基本的な記載も行う。

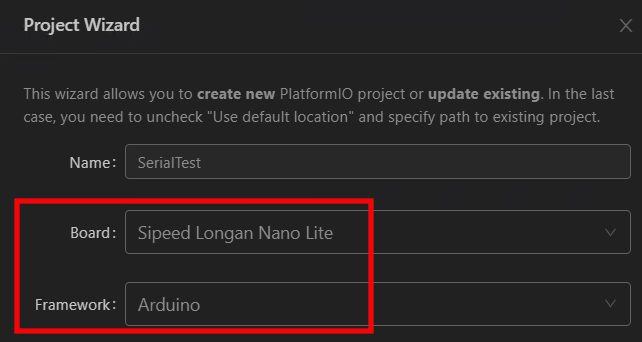

「New Project」を選び、「Project Wizard」で

「Sipeed Longan Nano Lite」ボード（フラッシュ 64KB、RAM 20KB）および「Arduino」フレームワーク（用いたソースコードに依存）を選択。

platform.ini

書き込み方法として、「upload_protocol = dfu」を追加（他は自動的に作成される）。

platform.ini

[env:sipeed-longan-nano-lite]
platform = gd32v
board = sipeed-longan-nano-lite
framework = arduino

upload_protocol = dfu

DFUモード

プログラムを書き込むには、ボードをDFUモードにする必要がある。

1. BOOT0ボタンを押したまま
2. RESETボタンを押し、その後RESETボタンを離す
3. 最後に、BOOT0を離す
   これで、DFUモードに入る。

インターネットでよく見かける書き込み方法（本稿の目的ではない）

Platform IOでBuild後にできるバイナリ「firmware.bin」を
本家サイトの「6. Install drivers using Zadig」の記載方法で書き込める。まずはボードをUSB経由でPCに接続し、ZadigによりUSBドライバをインストール。デバイスマネージャでは、

となる。その後、上記リンク先の「GD32 MCU DFU Tool」で書き込むことができる。

Platform IOで書き込み（Upload）失敗

USBドライバが上述の「GD32 Device in DFU Mode」の状態で、書き込み（Upload）すると、

と、DFUデバイスが見つからずとなり、書き込みに失敗する。

Platform IOで書き込み（Upload）するには（本題）

USBドライバ変更

調べたところ、この記事にある方法で書き込むことが可能であった。USBドライバを「Libusb-WinUSB」に変更する。ここからUSBドライバ変更ツールをダウンロード。ツールを起動すると

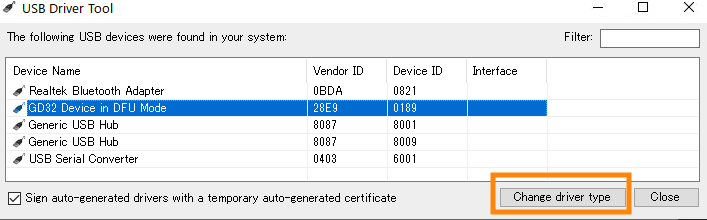

「GD32 Device in DFU Mode」が見つかる。「Change driver type」を選び、

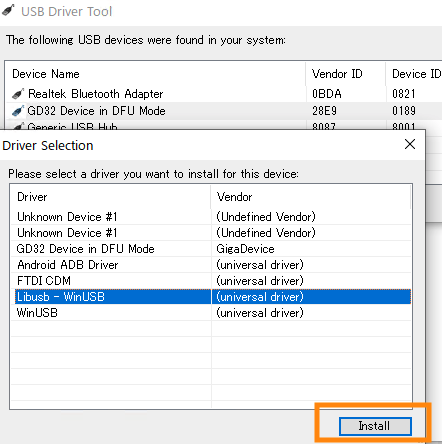

「Libusb - WinUSB」を選び「Install」。すると、

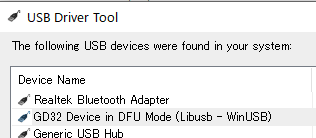

「GD32 Device in DFU Mode (Libusb - WinUSB)」となる。デバイスマネージャでは、

「libusb (WinUSB) devices」が見つかる。

書き込み（Upload）

「libusb (WinUSB) devices」の状態で、書き込み（Upload）実施。

これで、「GD32 MCU DFU Tool」を使わず、Platform IOのみでビルド＆書き込みが可能となる。めでたし。

おまけ

本ソースコードのシリアルコンソールの状況。
