久しぶりにGNS3（その33：BGPによるルート再配布）

Posted at

BGPによるルート再配布

今回は、BGPによるルート再配布にトライ。再配布するルートはEIGRPにより得られたルートおよびスタティックルートである。

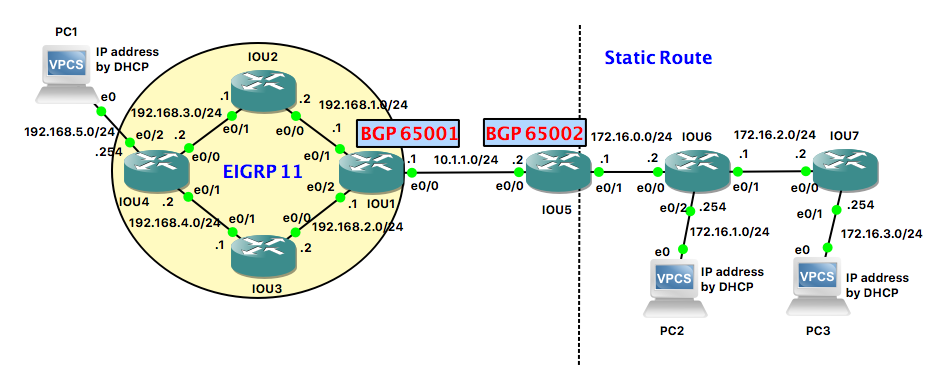

ネットワーク


  • ルーターIOU1とIOU5とがBGPとでルート配布
  • IOU1からIOU4（左側）がEIGRPでルーティング
    • EIGRPのルートはすべて右側（BGP65002）に配布
  • IOU5からIOU7（右側）がスタティックルートでルーティング
    • 172.16.2.0/24、172.16.3.0/24のみ左側（BGP65001)に配布（意識的）
  • IPアドレスは記載のとおり
  • 末端のPCはDHCPによりIPアドレス取得

設定

関連するところのみ記載。

IOU1

interface Ethernet0/0
 ip address 10.1.1.1 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.1.1 255.255.255.0
!
interface Ethernet0/2
 ip address 192.168.2.1 255.255.255.0
  • InterfaceのIPアドレス設定
router eigrp 11
 network 192.168.1.0
 network 192.168.2.0
 redistribute bgp 65001 metric 2000 100 255 100 1500
  • EIGRP 11の設定
  • BGP 65001の配布
router bgp 65001
 bgp log-neighbor-changes
 redistribute eigrp 11
 neighbor 10.1.1.2 remote-as 65002
  • BGP 65001の設定
  • EIGRP 11の再配布

IOU2

interface Ethernet0/0
 ip address 192.168.1.2 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.3.1 255.255.255.0
  • InterfaceのIPアドレス設定
router eigrp 11
 network 192.168.1.0
 network 192.168.3.0
  • EIGRP 11の設定

IOU3

interface Ethernet0/0
 ip address 192.168.2.2 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.4.1 255.255.255.0
  • InterfaceのIPアドレス設定
router eigrp 11
 network 192.168.2.0
 network 192.168.4.0
  • EIGRP 11の設定

IOU4

ip dhcp excluded-address 192.168.5.1 192.168.5.10
ip dhcp excluded-address 192.168.5.251 192.168.5.254
!
ip dhcp pool P1
 network 192.168.5.0 255.255.255.0
 default-router 192.168.5.254
  • DHCPサーバー設定
interface Ethernet0/0
 ip address 192.168.3.2 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.4.2 255.255.255.0
!
interface Ethernet0/2
 ip address 192.168.5.254 255.255.255.0
  • InterfaceのIPアドレス設定
router eigrp 11
 network 192.168.3.0
 network 192.168.4.0
 network 192.168.5.0
  • EIGRP 11の設定

IOU5

interface Ethernet0/0
 ip address 10.1.1.2 255.255.255.0
!
interface Ethernet0/1
 ip address 172.16.0.1 255.255.255.0
  • InterfaceのIPアドレス設定
router bgp 65002
 bgp log-neighbor-changes
 network 172.16.2.0 mask 255.255.254.0
 neighbor 10.1.1.1 remote-as 65001
  • BGP 65002の設定
  • 再配布するスタティックルート（172.16.2.0/255.255.254.0）の設定
ip route 172.16.0.0 255.255.254.0 Ethernet0/1
ip route 172.16.2.0 255.255.254.0 Ethernet0/1
  • スタティックルートの設定（後述）

IOU6

ip dhcp excluded-address 172.16.1.1 172.16.1.10
ip dhcp excluded-address 172.16.1.251 172.16.1.254
!
ip dhcp pool P1
 network 172.16.1.0 255.255.255.0
 default-router 172.16.1.254
  • DHCPサーバー設定
interface Ethernet0/0
 ip address 172.16.0.2 255.255.255.0
!
interface Ethernet0/1
 ip address 172.16.2.1 255.255.255.0
!
interface Ethernet0/2
 ip address 172.16.1.254 255.255.255.0
  • InterfaceのIPアドレス設定
ip route 0.0.0.0 0.0.0.0 Ethernet0/0
ip route 172.16.3.0 255.255.255.0 Ethernet0/1
  • スタティックルートの設定

IOU7

ip dhcp excluded-address 172.16.3.1 172.16.3.10
ip dhcp excluded-address 172.16.3.251 172.16.3.254
!
ip dhcp pool P1
 network 172.16.3.0 255.255.255.0
 default-router 172.16.3.254
  • DHCPサーバー設定
interface Ethernet0/0
 ip address 172.16.2.2 255.255.255.0
!
interface Ethernet0/1
 ip address 172.16.3.254 255.255.255.0
  • InterfaceのIPアドレス設定
ip route 0.0.0.0 0.0.0.0 Ethernet0/0
  • スタティックルートの設定

検証

show ip route

キーとなるルーターのルーティングテーブルを確認する。

IOU1

IOU1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override

Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.1.1.0/24 is directly connected, Ethernet0/0
L        10.1.1.1/32 is directly connected, Ethernet0/0
      172.16.0.0/23 is subnetted, 1 subnets
B        172.16.2.0 [20/0] via 10.1.1.2, 00:06:03
      192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.1.0/24 is directly connected, Ethernet0/1
L        192.168.1.1/32 is directly connected, Ethernet0/1
      192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.2.0/24 is directly connected, Ethernet0/2
L        192.168.2.1/32 is directly connected, Ethernet0/2
D     192.168.3.0/24 [90/307200] via 192.168.1.2, 04:36:17, Ethernet0/1
D     192.168.4.0/24 [90/307200] via 192.168.2.2, 04:36:17, Ethernet0/2
D     192.168.5.0/24 [90/332800] via 192.168.2.2, 04:36:17, Ethernet0/2
                     [90/332800] via 192.168.1.2, 04:36:17, Ethernet0/1

BGPにより再配布されているルート（172.16.2.0/255.255.254.0）が見える。

IOU4

IOU4#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override

Gateway of last resort is not set

      172.16.0.0/23 is subnetted, 1 subnets
D EX     172.16.2.0 [170/1356800] via 192.168.4.1, 00:05:37, Ethernet0/1
                    [170/1356800] via 192.168.3.1, 00:05:37, Ethernet0/0
D     192.168.1.0/24 [90/307200] via 192.168.3.1, 04:35:51, Ethernet0/0
D     192.168.2.0/24 [90/307200] via 192.168.4.1, 04:35:51, Ethernet0/1
      192.168.3.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.3.0/24 is directly connected, Ethernet0/0
L        192.168.3.2/32 is directly connected, Ethernet0/0
      192.168.4.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.4.0/24 is directly connected, Ethernet0/1
L        192.168.4.2/32 is directly connected, Ethernet0/1
      192.168.5.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.5.0/24 is directly connected, Ethernet0/2
L        192.168.5.254/32 is directly connected, Ethernet0/2

BGPにより再配布されているルート（172.16.2.0/255.255.254.0）が、EIGRPにより伝わっているのがわかる。

IOU5

IOU5#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override

Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.1.1.0/24 is directly connected, Ethernet0/0
L        10.1.1.2/32 is directly connected, Ethernet0/0
      172.16.0.0/16 is variably subnetted, 4 subnets, 3 masks
S        172.16.0.0/23 is directly connected, Ethernet0/1
C        172.16.0.0/24 is directly connected, Ethernet0/1
L        172.16.0.1/32 is directly connected, Ethernet0/1
S        172.16.2.0/23 is directly connected, Ethernet0/1
B     192.168.1.0/24 [20/0] via 10.1.1.1, 00:06:44
B     192.168.2.0/24 [20/0] via 10.1.1.1, 00:06:44
B     192.168.3.0/24 [20/307200] via 10.1.1.1, 00:06:44
B     192.168.4.0/24 [20/307200] via 10.1.1.1, 00:06:44
B     192.168.5.0/24 [20/332800] via 10.1.1.1, 00:06:44

BGPにより再配布されているルート（192.168.[1-5].0）が見える。

ping

左端のPC1から右のPC2やPC3へのpingの結果である。
スクリーンショット 2024-01-24 21.11.32.png
BGPにより再配布されているネットワーク(172.16.2.0/255.255.254.0)に所属するPC3(192.168.3.11)への疎通はあるが、所属しないPC2(172.16.1.11)への疎通はない。

仮に、、、

BGPによりルートを再配布するルーターIOU5でのスタティックルートを

ip route 172.16.0.0 255.255.254.0 Ethernet0/1
ip route 172.16.2.0 255.255.254.0 Ethernet0/1

ではなく、

ip route 172.16.0.0 255.255.252.0 Ethernet0/1

や

ip route 172.16.0.0 255.255.0.0 Ethernet0/1

と集約した場合、対向BGPルーターであるIOU1に、IOU5で設定した再配布ルート

 network 172.16.2.0 mask 255.255.254.0

が伝わらなかった。スタティックルートと再配布ルートとは完全に一致させる必要があるようだ。
