久しぶりにGNS3（その34：SLAとObject Track）

Posted at

SLA(Service Level Agreement)

SLAとは、Cisco本家サイト「IP SLA の基本設定」の記載にある「IP SLA はリモートの機器に対して ICMP echo request など何らかのプローブパケットを送信し応答時間などを計測する機能です。IP SLA で収集した情報を元に object tracking, static routing などの他の機能と連携しルーティングを変更したり機器に何らかのアクションを取らせることができます。」のことである。ここでは、ある宛先からの応答の有無により、Static Routeを変更することとした。

環境

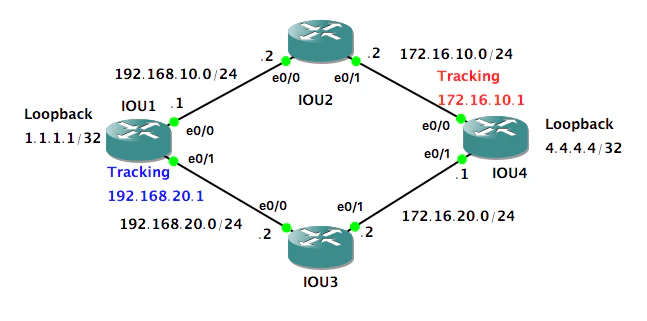

  • 左のルーターIOU1と右のルーターIOU4の疎通を考える
  • IOU1からIOU4へのルート
    • メイン（正常時）ルート：IOU2（上）を経由
      • IOU2ルートとなるIOU4のIPアドレス”172.16.10.1”が監視ターゲット
    • バックアップルート：IOU3（下）を経由
  • IOU4からIOU1へのルート
    • メイン（正常時）ルート：IOU3（下）を経由
      • IOU3ルートとなるIOU1のIPアドレス”192.168.20.1”が監視ターゲット
    • バックアップルート：IOU2（上）を経由

設定

関連する部分のみ記載。

IOU1

hostname IOU1

track 11 ip sla 1 reachability
 delay down 10 up 2

interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Ethernet0/0
 ip address 192.168.10.1 255.255.255.0
!
interface Ethernet0/1
 ip address 192.168.20.1 255.255.255.0

ip route 4.4.4.4 255.255.255.255 192.168.10.2 track 11
ip route 4.4.4.4 255.255.255.255 192.168.20.2 254
ip route 172.16.10.0 255.255.255.0 192.168.10.2
ip route 172.16.20.0 255.255.255.0 192.168.20.2
!
ip sla 1
 icmp-echo 172.16.10.1
 frequency 30
ip sla schedule 1 life forever start-time now
  • ループバックIPアドレス：1.1.1.1
  • Ethernet0/0 IPアドレス：192.168.10.1
  • Ethernet0/1 IPアドレス：192.168.20.1
  • sla1
    • 172.16.10.1に対して30秒ごとにICMP-ECHOを永遠に送付
  • track11
    • sla1の到達性（疎通）確認：ダウン確認10秒後およびアップ確認2秒後に到達性状況を変化させる
  • IOU4のEthernet IPアドレス（172.16.10.0および172.16.20.0）へのスタティックルート
  • IOU4のループバックIPアドレス（4.4.4.4）へのスタティックルート設定
    • track11到達性有：IOU2（192.168.10.2）経由
    • track11到達性無：IOU3（192.168.20.2）経由
      • AD値：254（255は機能せずであった）

IOU4

IOU1とIPアドレス違いだけなので、説明略。

hostname IOU4

track 11 ip sla 1 reachability
 delay down 10 up 2

interface Loopback0
 ip address 4.4.4.4 255.255.255.255
!
interface Ethernet0/0
 ip address 172.16.10.1 255.255.255.0
!
interface Ethernet0/1
 ip address 172.16.20.1 255.255.255.0

ip route 1.1.1.1 255.255.255.255 172.16.20.2 track 11
ip route 1.1.1.1 255.255.255.255 172.16.10.2 254
ip route 192.168.10.0 255.255.255.0 172.16.10.2
ip route 192.168.20.0 255.255.255.0 172.16.20.2
!
ip sla 1
 icmp-echo 192.168.20.1
 frequency 30
ip sla schedule 1 life forever start-time now

IOU2

ほぼ自明なので、説明略。

hostname IOU2

interface Ethernet0/0
 ip address 192.168.10.2 255.255.255.0
!
interface Ethernet0/1
 ip address 172.16.10.2 255.255.255.0

ip route 1.1.1.1 255.255.255.255 192.168.10.1
ip route 4.4.4.4 255.255.255.255 172.16.10.1

IOU3

ほぼ自明なので、説明略。

hostname IOU3

interface Ethernet0/0
 ip address 192.168.20.2 255.255.255.0
!
interface Ethernet0/1
 ip address 172.16.20.2 255.255.255.0

ip route 1.1.1.1 255.255.255.255 192.168.20.1
ip route 4.4.4.4 255.255.255.255 172.16.20.1

検証

ここでは、IOU1からIOU4へのping、traceroute、各種状況を確認する。また、IOU1のみの結果を表示。

メインルート利用時（すべてのルートが確立）

IOU1#
*Apr  7 03:59:23.350: %TRACK-6-STATE: 11 ip sla 1 reachability Down -> Up

sla1の到達性が確認されている（Up）。次に、ルーティングテーブルの確認。

IOU1#show ip route

      1.0.0.0/32 is subnetted, 1 subnets
C        1.1.1.1 is directly connected, Loopback0
      4.0.0.0/32 is subnetted, 1 subnets
S        4.4.4.4 [1/0] via 192.168.10.2
      172.16.0.0/24 is subnetted, 2 subnets
S        172.16.10.0 [1/0] via 192.168.10.2
S        172.16.20.0 [1/0] via 192.168.20.2
      192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.10.0/24 is directly connected, Ethernet0/0
L        192.168.10.1/32 is directly connected, Ethernet0/0
      192.168.20.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.20.0/24 is directly connected, Ethernet0/1
L        192.168.20.1/32 is directly connected, Ethernet0/1

設定どおりのテーブルとなっている。次に、IOU4のループバックIPアドレス（4.4.4.4）への疎通確認および経路確認。

IOU1#ping 4.4.4.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 4.4.4.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/5 ms
IOU1#traceroute 4.4.4.4
Type escape sequence to abort.
Tracing the route to 4.4.4.4
VRF info: (vrf in name/id, vrf out name/id)
  1 192.168.10.2 6 msec 5 msec 5 msec
  2 172.16.10.1 3 msec 6 msec 5 msec

IOU2（192.168.10.2）経由となっている。

slaおよびtrackの状態

IOU1#show ip sla statistics
IPSLAs Latest Operation Statistics

IPSLA operation id: 1
	Latest RTT: 1 milliseconds
Latest operation start time: 04:02:16 UTC Sun Apr 7 2024
Latest operation return code: OK
Number of successes: 7
Number of failures: 1
Operation time to live: Forever

IOU1#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending

ID           Type        Destination       Stats       Return      Last
                                           (ms)        Code        Run
-----------------------------------------------------------------------
*1           icmp-echo   172.16.10.1       RTT=1       OK          21 seconds ag
                                                                   o

IOU1#show track
Track 11
  IP SLA 1 reachability
  Reachability is Up
    2 changes, last change 00:04:27
  Delay up 2 secs, down 10 secs
  Latest operation return code: OK
  Latest RTT (millisecs) 1
  Tracked by:
    Static IP Routing 0

あまりコメントできず、、。正常時はこんなものであろう。

バックアップルート利用時（IOU2のI/Fダウン）

まずは、メインルートにあるIOU2のI/Fをダウンさせる。

IOU2(config)#interface ethernet 0/0
IOU2(config-if)#
IOU2(config-if)#shut

すると、IOU1にsla1到達性Downのメッセージが表示される。

IOU1#
*Apr  7 04:05:06.576: %TRACK-6-STATE: 11 ip sla 1 reachability Up -> Down

このときに、IOU4ループバックIPアドレス（4.4.4.4)への疎通を確認。

IOU1#ping 4.4.4.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 4.4.4.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 5/5/6 ms
IOU1#traceroute 4.4.4.4
Type escape sequence to abort.
Tracing the route to 4.4.4.4
VRF info: (vrf in name/id, vrf out name/id)
  1 192.168.20.2 5 msec 5 msec 6 msec
  2 172.16.20.1 5 msec 5 msec 5 msec

疎通あり、ルートはIOU3（192.168.20.2）経由（バックアップルート）となっている。ルーティングテーブルも確認。

IOU1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override

Gateway of last resort is not set

      1.0.0.0/32 is subnetted, 1 subnets
C        1.1.1.1 is directly connected, Loopback0
      4.0.0.0/32 is subnetted, 1 subnets
S        4.4.4.4 [254/0] via 192.168.20.2
      172.16.0.0/24 is subnetted, 2 subnets
S        172.16.10.0 [1/0] via 192.168.10.2
S        172.16.20.0 [1/0] via 192.168.20.2
      192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.10.0/24 is directly connected, Ethernet0/0
L        192.168.10.1/32 is directly connected, Ethernet0/0
      192.168.20.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.20.0/24 is directly connected, Ethernet0/1
L        192.168.20.1/32 is directly connected, Ethernet0/1

tracerouteの結果を表すべく、”4.4.4.4”へのルートが”192.168.20.2”となっていることが見える。

slaおよびtrackの状態

IOU1#show ip sla statistics
IPSLAs Latest Operation Statistics

IPSLA operation id: 1
	Latest RTT: NoConnection/Busy/Timeout
Latest operation start time: 04:05:46 UTC Sun Apr 7 2024
Latest operation return code: Timeout
Number of successes: 11
Number of failures: 4
Operation time to live: Forever

IOU1#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending

ID           Type        Destination       Stats       Return      Last
                                           (ms)        Code        Run
-----------------------------------------------------------------------
*1           icmp-echo   172.16.10.1       -           Timeout     29 seconds ag
                                                                   o

IOU1#show track
Track 11
  IP SLA 1 reachability
  Reachability is Down
    3 changes, last change 00:01:26
  Delay up 2 secs, down 10 secs
  Latest operation return code: Timeout
  Tracked by:
    Static IP Routing 0

track11において、sla1の到達性がDownとなっている表示が見える。

IOU2のI/FをUp、メインルートへ

”no shut”によりメインルート復活。

IOU2(config-if)#
IOU2(config-if)#no shut

IOU1にて到達性UP。

IOU1#
*Apr  7 04:09:18.724: %TRACK-6-STATE: 11 ip sla 1 reachability Down -> Up

ルーティングテーブルも元に戻る。

IOU1#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override

Gateway of last resort is not set

      1.0.0.0/32 is subnetted, 1 subnets
C        1.1.1.1 is directly connected, Loopback0
      4.0.0.0/32 is subnetted, 1 subnets
S        4.4.4.4 [1/0] via 192.168.10.2
      172.16.0.0/24 is subnetted, 2 subnets
S        172.16.10.0 [1/0] via 192.168.10.2
S        172.16.20.0 [1/0] via 192.168.20.2
      192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.10.0/24 is directly connected, Ethernet0/0
L        192.168.10.1/32 is directly connected, Ethernet0/0

pingおよびtracerouteも同様。

IOU1#ping 4.4.4.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 4.4.4.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 5/5/6 ms
IOU1#traceroute 4.4.4.4
Type escape sequence to abort.
Tracing the route to 4.4.4.4
VRF info: (vrf in name/id, vrf out name/id)
  1 192.168.10.2 5 msec 5 msec 6 msec
  2 172.16.10.1 5 msec 5 msec 5 msec

slaおよびtrackの状態

IOU1#show ip sla statistics
IPSLAs Latest Operation Statistics

IPSLA operation id: 1
	Latest RTT: 1 milliseconds
Latest operation start time: 04:09:46 UTC Sun Apr 7 2024
Latest operation return code: OK
Number of successes: 13
Number of failures: 10
Operation time to live: Forever

IOU1#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending

ID           Type        Destination       Stats       Return      Last
                                           (ms)        Code        Run
-----------------------------------------------------------------------
*1           icmp-echo   172.16.10.1       RTT=1       OK          16 seconds ag
                                                                   o

IOU1#show track
Track 11
  IP SLA 1 reachability
  Reachability is Up
    4 changes, last change 00:00:48
  Delay up 2 secs, down 10 secs
  Latest operation return code: OK
  Latest RTT (millisecs) 1
  Tracked by:
    Static IP Routing 0

元に戻る。

おまけ

IOU1からIOU4ループバックIPアドレス（4.4.4.4）へのpingを実行する際、Source IPアドレスを1.1.1.1としたときのルートについて。

  • メインルートON時：往路はメインルート、復路はバックアップルート
  • メインルートOFF（バックアップルート）時：往復路ともバックアップルート

たまたまであるが、ルーティング設定によっては、負荷分散できることにも気がつく。

EOF
