エレキ素人が何か考える（その18）：７セグメントLEDドライバ

Posted at

７セグメントLEDドライバで7セグメントLEDを操作

エレキ素人が何か考える（その12）：シフトレジスタで7セグメントLEDの続編。７セグメントLEDドライバを用いて、7セグメントLEDを制御する。マイコンの使用GPIO数を減らすことについては、シフトレジスタと同じである。

7セグメントLEDドライバ

７セグメント用ＬＥＤドライバーＩＣ　ＴＭ１６３０を利用。本ICは、カソードコモン専用となるため、カソードコモン用LEDであるC-551SRDを対象とした。いずれも、秋月電子で購入。

LEDのピン配置


TM1630のデータシート

データシートは中国語で書かれている。Googleで英訳したものを適宜PickUp。なお、次のサイトの説明が参考になる。

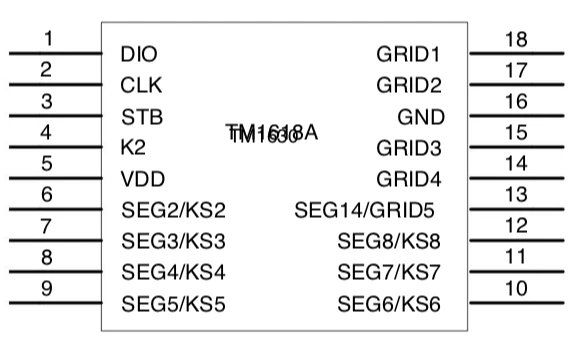

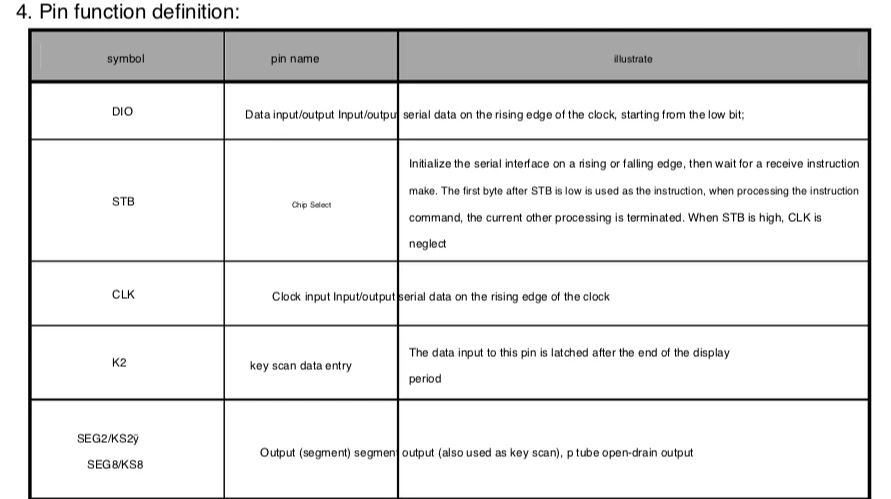

ピンアサイン、LEDとの接続



ここは説明割愛（ほぼ自明であろう）。

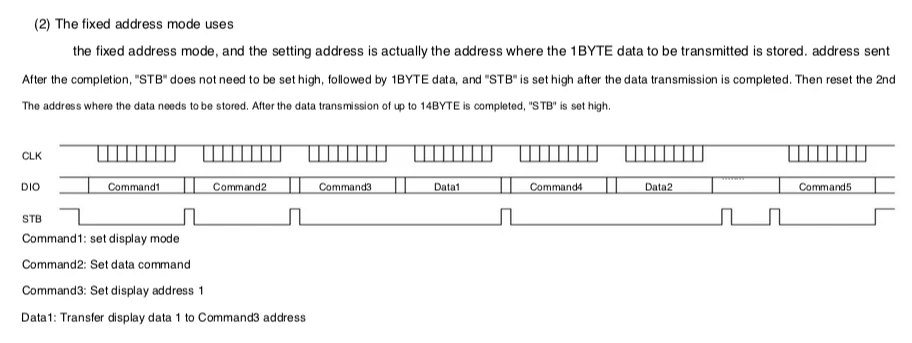

コマンドやデータの書き込みシーケンス

固定アドレスモード（後述）のコマンドシーケンスは下記となる。(小さな字でゴメンナサイ)

  1. Display Mode（5桁7セグメント or 4桁8セグメント）
  2. Data Setting（固定アドレスモード）
  3. Display Address（GRID1-4のいずれか選択）
  4. Data（AddressへのLED表示データのセット）
    (3,4の繰り返し)
  5. Display Control（ON or OFF）

となっており、上記の1-5までのそれぞれのコマンド実行前にSTBをLowに、実行後にSTBをHighにする。コマンド実行（データ転送）中に、8ビット分のクロックを発生させるため、shiftOut()を利用する。ソースコード的には下記となる。

  1. STB Low: digitalWrite(pin, LOW)
  2. コマンド: shiftOut(DIO, CLK, LSBFIRST, データ)　（必要に応じて繰り返す）
  3. STB High: digitalWrite(pin, HIGH)

データシートにはこのシーケンスとなっているが、実はこのとおりでなくても動作する。詳細は後述するソースコードを参照してほしいが、最初に
　1(Display Mode) -> 2(Data Setting) -> 5(Display Control)
を実施し、その後
　3(Display Address) -> 4(Data)
を繰り返しても問題ないようだ。また、途中で
　5(Display Control)
により、LED Off/Onを単独で行っても動作した。

Display Mode

5桁7セグメントまたは4桁8セグメントの設定。ここでは後者を選択（0b00xxxx01）。

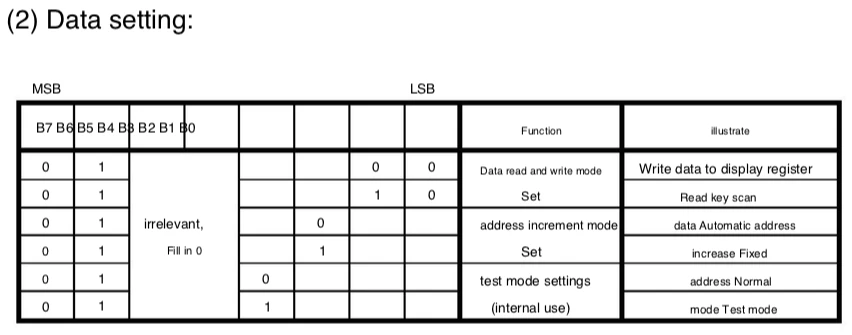

Data Setting

データ書き込み、固定アドレスモードの選択（0b01xx0100）。

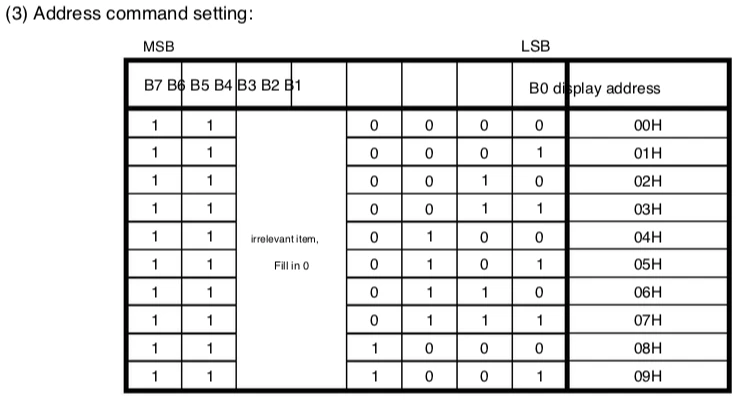

Display Address

自動翻訳後の内容が見えづらくなっているが、SEG2-8へのデータを書き込む場合、各Gridに対して次のデータをアドレスとして用いる。

  • Grid1: 0b11xx0000 (00H)
  • Grid2: 0b11xx0010 (02H)
  • Grid3: 0b11xx0100 (04H)
  • Grid4: 0b11xx0110 (06H)

Data

LEDの各セグメント（A-G）を用いて、数字の0-9を作る。ソースコードのほうがわかりやすい。

uint8_t digit[] = {0b01111110, 0b00001100, 0b10110110, 0b10011110, 0b11001100,
                    0b11011010, 0b11111010, 0b01001110, 0b11111110, 0b11011110};

shiftOut()にて、LSB1stでデータを送出するので、bit7がセグメントGに、bit1がセグメントAに相当するようだ。

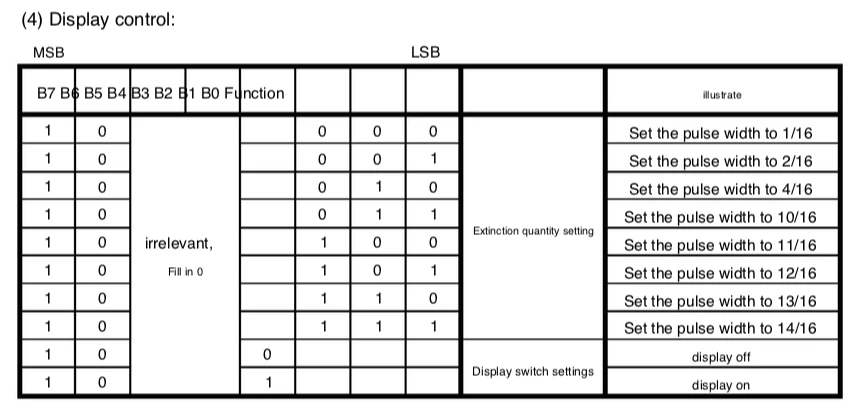

Display Control

ここでは、PWM-13/16を選択（2番目に明るい）。

  • Display ON: 0b10xx1110
  • Display OFF: 0b10xx0000

ソースコード

１秒毎に０から９までを表示させる単純なもの。動作中でも、LEDのOFF/ON制御、テスト用のGRID選択をPCから行いたかったため、タスクを設けて制御（FreeRTOS利用）。

#include <Arduino_FreeRTOS.h>

// TM1630
#define DISP_MODE 0b00000001 // 5-digit 7-segments
#define FIX_MODE  0b01000100 // Increased Fixed Write Mode
#define DISP_ON   0b10001110 // Display ON & PWM-13/16
#define DISP_OFF  0b10000000 // Display OFF
#define GRID1     0b11000000 // 00H
#define GRID2     0b11000010 // 02H
#define GRID3     0b11000100 // 04H
#define GRID4     0b11000110 // 06H

// Arduino
#define DIO 5
#define CLK 6
#define STB 7
  • データシートにそった各種コマンドなどの定義
  • Arduino GPIO番号
boolean tgl;
uint8_t addr;
uint8_t grid[] = {GRID1, GRID2, GRID3, GRID4};
uint8_t digit[] = {0b01111110, 0b00001100, 0b10110110, 0b10011110, 0b11001100,
                    0b11011010, 0b11111010, 0b01001110, 0b11111110, 0b11011110};

TaskHandle_t xKbd, xDisp;
  • Display On/OFF用変数：tgl
  • GRID用変数：addr
  • GRID定義
  • 0-9までの数値の定義
  • FreeRTOS用タスクハンドラ
void configure(uint8_t arg) {
  digitalWrite(STB, LOW);
  shiftOut(DIO, CLK, LSBFIRST, arg);
  digitalWrite(STB, HIGH);
}

void disp_num(uint8_t num) {
  digitalWrite(STB, LOW);
  shiftOut(DIO, CLK, LSBFIRST, addr);
  shiftOut(DIO, CLK, LSBFIRST, digit[num]);
  digitalWrite(STB, HIGH);
}
  • コマンド制御関数：configure()
  • 数値データ関数：disp_num()
TaskHandle_t xKeyboard() {
  for (;;) {
    if (Serial.available() > 0) {
      String data = Serial.readStringUntil('\n');
      uint8_t val = data.toInt();
      val = val%5;  // Avoid exception
      Serial.println(val);
      if (val == 0) {
        tgl = !tgl;
        configure((tgl? DISP_ON: DISP_OFF));
      } else {
        addr = grid[val-1];
      }
    }
    vTaskDelay(1);
  }
}
  • PCからのシリアル入力タスク
    • 入力値0：Display ON/OFF切り替え
    • 入力値1-4：GRID選択
      （今回はLEDが１つだけだが、配線を変えてGRID1-4が機能することを確認するため、選択できるようにしている。）
TaskHandle_t xDisplay() {
  for (;;) {
    for (int i=0; i<10; i++) {
      disp_num(i);
      vTaskDelay(1000/portTICK_PERIOD_MS);
    }
  }
}
  • LED表示タスク（1秒毎に0-9までの数値を表示）
void setup() {
  Serial.begin(9600);
  pinMode(DIO, OUTPUT);
  pinMode(CLK, OUTPUT);
  pinMode(STB, OUTPUT);
  digitalWrite(DIO, LOW);
  digitalWrite(CLK, LOW);
  digitalWrite(STB, HIGH);
  tgl = true;
  addr = GRID1;
  delay(1);

  // Command Display
  configure(DISP_MODE);
  // Address Incremental
  configure(FIX_MODE);
  // Setting Display Control
  configure((tgl? DISP_ON: DISP_OFF));
  // Task
  xTaskCreate(xKeyboard, "Keyboard", 128, NULL, 1, &xKbd);
  xTaskCreate(xDisplay, "Display", 128, NULL, 1, &xDisp);
  vTaskStartScheduler();
}

void loop() {
  // nothing
}
  • シリアル初期化
  • GPIO初期値設定
  • 各種変数初期化
  • TM1630初期値設定
  • タスク起動およびスケジューリング

検証

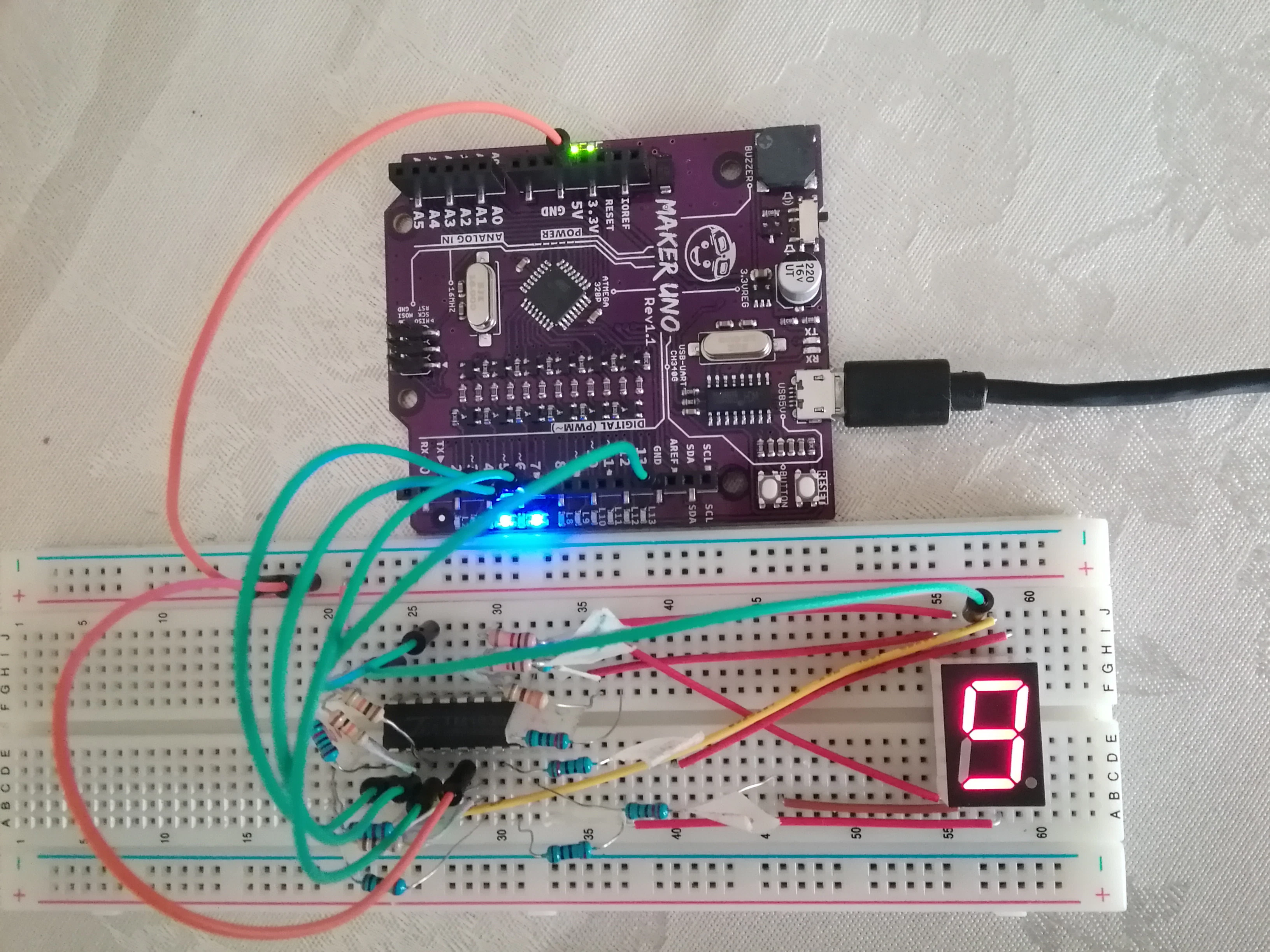

特に説明は不要かと。中央下にあるICが、TM1630である。
なお、ここでは、Arduino Uno互換ボードを利用した。
