MacOSとWindows10のVLAN

Posted at 2023-11-24

MacOSとWindows10のVLAN

MacとWindows10 PCとにVLANタグを付加して通信させたときの備忘録。

ネットワーク構成

MacおよびWindows10 PCにはリンクローカルアドレスが割り当てられ、タグID”10”であるVLANを設定する。また、途中の経路にMirroring L2 Switchを設け、Wiresharkが搭載されたPCで、Mac-Windows10 PC間のデータをキャプチャする（見る）。

設定

Windows 10 PC

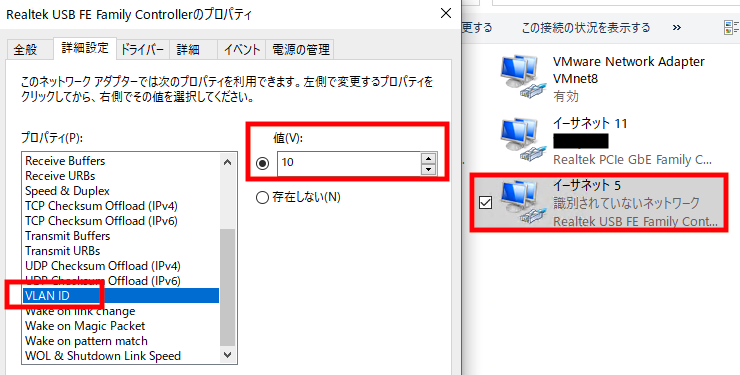

ネットワークアダプタの詳細設定にて、VLAN IDを設定する。

Mac OS

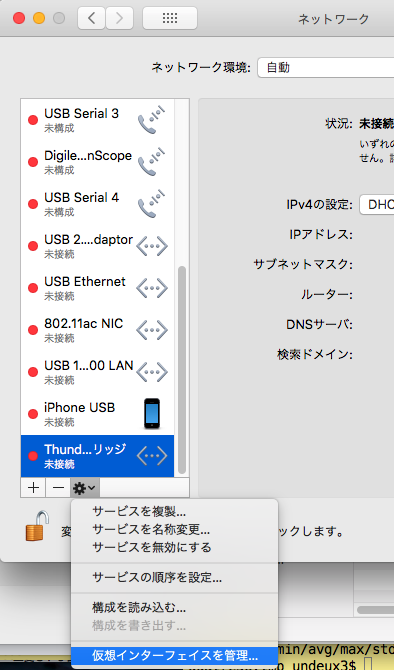

システム環境設定のネットワークから、仮想インターフェースを管理をクリック。

新規VLANクリック。

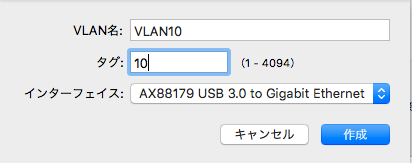

名称やタグIDを入力。

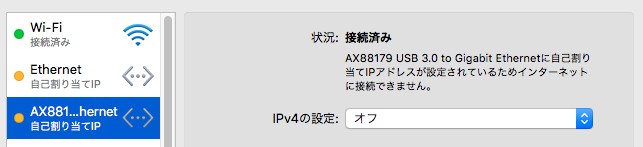

ただし、VLANを設定するネットワークI/Fを未使用にする必要があるようだ。

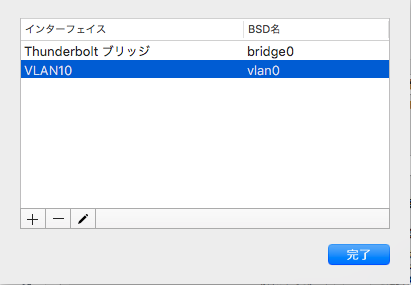

最終的には下記のような状況となる。

ifconfigの状況は下記。”vlan: 10”が見える。

vlan0: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> mtu 1500
	options=3<RXCSUM,TXCSUM>
	ether 04:ab:18:yy:xx:zz
	inet6 fe80::b0:edca:xxf:zzzz%vlan0 prefixlen 64 secured scopeid 0xf
	inet 169.254.98.55 netmask 0xffff0000 broadcast 169.254.255.255
	nd6 options=201<PERFORMNUD,DAD>
	vlan: 10 parent interface: en6
	media: autoselect (100baseTX <full-duplex>)
	status: active

検証

MacからWindows10 PCへのpingの実行。

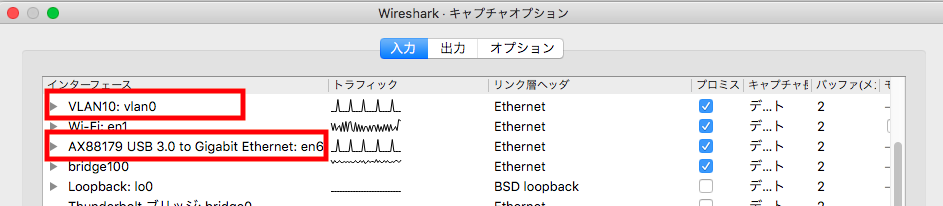

Wireshark PC

Windows PC利用。VLANタグを見せる（キャプチャする？）には、ネットワークI/Fの詳細設定にて、下記設定が必要。

これについては、記事「RealtekのNICでタグVLANのタグをパケットキャプチャで確認する」から情報を得た。

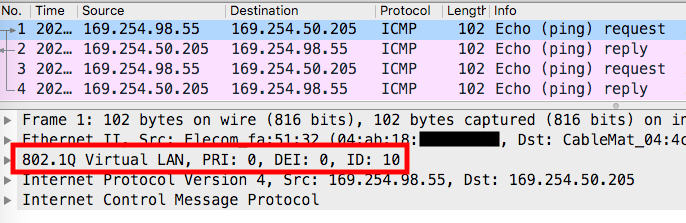

実際のキャプチャデータは下記である。

タグID”10”が見える。
