ジャイロセンサーでMIDIエフェクター

Arduino + Gyro + MIDI

やりたい事

• ボタンやつまみ以外の方法のMIDIコントローラーをつくる
• Gyroセンサーを搭載したArduinoでDAWソフトを操作、エフェクターをつくる
• できれば無線で

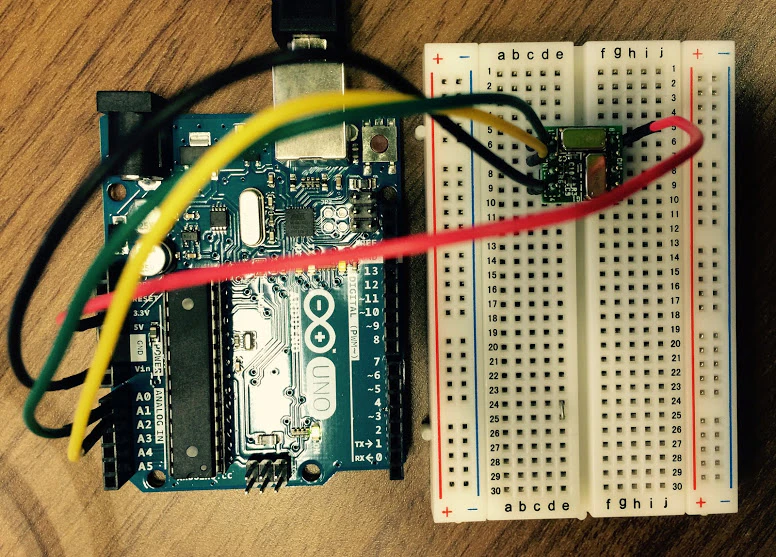

イメージ

環境

Mac/Arduino/東芝ジャイロ/
Ableton Live(DAW)/hairless/Audio MIDI設定/

目次

1. ジャイロの値をArduinoで計算、角度を算出
2. 角度を整形してMIDIデータとしてシリアルで送信
3. ソフトウェア経由でシリアルデータをDAWに喰わせる
4. 送信部分をBluetoothで実装

ジャイロの値をArduinoで計算、角度を算出

値は角度ではないのでそのまま使えません。

qiita.ino

int xPin = A0;
int yPin = A1;

double xVal = 0;
double yVal = 0;
double xPast = 0;

# define gyro_DEFAULT 288
# define gyro_MIN 0
# define gyro_MAX 650
# define midi_MIN 0
# define midi_MAX 127

double xResult = 0;

void setup() {
  //  Set MIDI baud rate:

  Serial.begin(9600);
}

void loop() {

  xVal=analogRead(xPin);
  yVal=analogRead(yPin);

  xResult = map(xVal, gyro_MIN, gyro_MAX, midi_MIN, midi_MAX);

  //Serial.println(xVal);
  Serial.println(xResult);
  Serial.println("");

  delay(40);
}

エフェクターを実装するにあたり、角度が必要。
でもジャイロの値は角速度（？）かなんかなので、そのまま使えません。

角度を整形してMIDIデータとしてシリアルで送信

ジャイロの値は角度ではないのでそのまま使えません。

ソフトウェア経由でシリアルデータをDAWに喰わせる

ソフトウェアにデータを読ませる為にアプリを経由する必要があります。

シリアルデータ > hairless > Audio MIDI設定 > DAWソフト

送信部分をBluetoothで実装

ジャイロの値は角度ではないのでそのまま使えません。
