ArduinoでFreeRTOSを使ってみる(1) 一番単純なプログラム

マリオカートハッキングが流行っていて、久しぶりにSTM32のことを思い出しました。
STM32で大規模プログラムを書くために必要なFreeRTOSを、まずはArduinoで勉強してみます。

FreeRTOSとは

オープンソースの組み込み用リアルタイムOS。
非常に軽量（6K～12KB）であることと、複数のマイコン（Arm、AVR(Arduino)、PICなど）に対応していることが特徴的。
2017年にAmazonに買収されているため、AWSとの密な連携が可能となる。

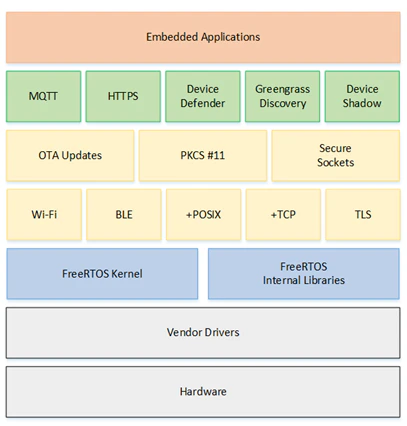

FreeRTOSの公式ドキュメント (https://docs.aws.amazon.com/ja_jp/freertos/latest/userguide/what-is-freertos.html) には、アーキテクチャとして以下の図が掲載されている。MQTTやBLEなどの通信ライブラリやAWS関連の機能があるのが心踊る。
（※ただしこれはFreeRTOSの全体図であり、Arduinoで使えるのはおそらくFreeRTOS Kernelの部分だけ(?)だと思われる。要調査。）

ArduinoにFreeRTOSをインストールして遊ぶ

インストールする方法

こちらの記事 (https://qiita.com/infinite1oop/items/aac04a70c1ed71cb83cc) を参考に、ライブラリマネージャからFreeRTOSをインストール。簡単。FreeRTOSライブラリのインストールが完了すると、Arduinoのファイル>スケッチ例からFreeRTOSのサンプルプログラムが選択できるようになる。

マルチタスクをやってみる

2つのタスクを約1秒おきに実行するプログラム

シリアル出力で「A」と表示する<タスクA>と「B」と表示する<タスクB>だけのプログラムを作った。

FreeRTOS_task.ino

#include <Arduino_FreeRTOS.h>

void TaskA( void *pvParameters );
void TaskB( void *pvParameters );

// the setup function runs once when you press reset or power the board
void setup() {

  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);

  while (!Serial) {
    ; // wait for serial port to connect. Needed for native USB, on LEONARDO, MICRO, YUN, and other 32u4 based boards.
  }

  // Now set up two tasks to run independently.
  xTaskCreate(
    TaskA
    ,  "TaskA"   // A name just for humans
    ,  128  // This stack size can be checked & adjusted by reading the Stack Highwater
    ,  NULL
    ,  2  // Priority, with 3 (configMAX_PRIORITIES - 1) being the highest, and 0 being the lowest.
    ,  NULL );

  xTaskCreate(
    TaskB
    ,  "TaskB"
    ,  128  // Stack size
    ,  NULL
    ,  1  // Priority
    ,  NULL );

}

void loop()
{
  // Empty. Things are done in Tasks.
}

void TaskA(void *pvParameters)  // This is a task.
{
  (void) pvParameters;

  for (;;) // A Task shall never return or exit.
  {
    Serial.print('A');
    vTaskDelay( 1000 / portTICK_PERIOD_MS ); // wait for one second
  }
}

void TaskB(void *pvParameters)  // This is a task.
{
  (void) pvParameters;

  for (;;)
  {
    Serial.println('B');
    vTaskDelay( 1000 / portTICK_PERIOD_MS ); // wait for one second
  }
}

サンプルプログラムの「Blink_AnalogRead.ino」を修正して作った。
setup()の中でxTaskCreate関数を呼んでタスクを生成し、loop()には何も書かずに各タスクに処理を書くのが基本構成。
優先度が高いタスクは、vTaskDelay()を使用して、待ち状態を意図的に作る必要がある。

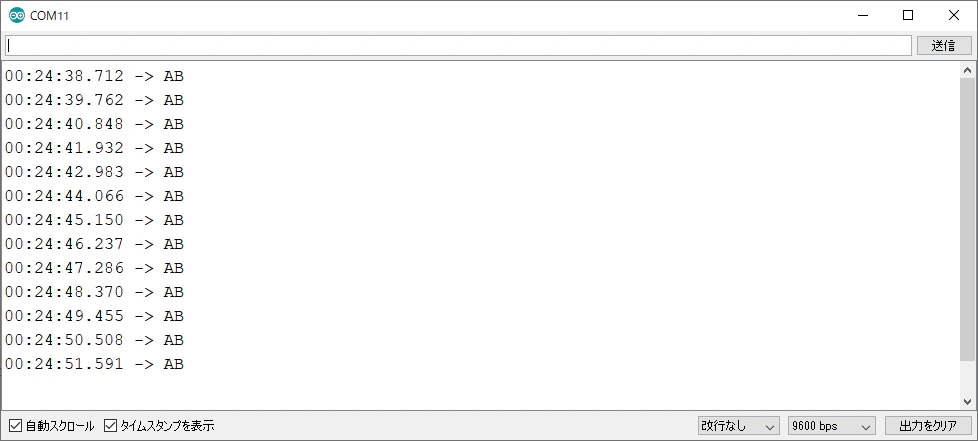

上のプログラムをシリアルモニタで見てみる。

だいたい1秒おきにAとBが出力されている。Aの方が優先度が高いので、ちゃんとAが先に実行されている。

上記のプログラムでは、タスクAが実行して1秒待つ→その間にタスクBが実行される→タスクAが実行される、という構成のため、タスクAの処理時間だけ1秒間隔がずれてしまっている。50ms～100msくらいずれているので、組み込みの世界では致命的になりかねない。次は「できる限り正確に」1秒周期で実行するタスクを実行するする方法について書きたい。
