WebGL(2D) - 入門編 - 3日目: 円を描く

目標

円を描く

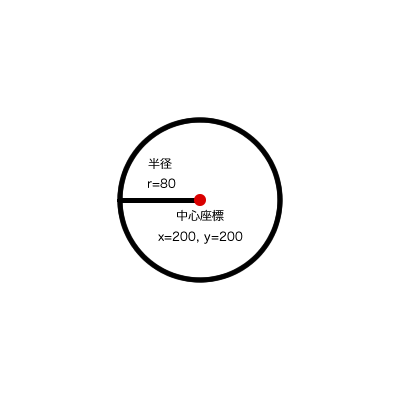

円の設定

study.js

var x = 200; // 中心x座標
var y = 200; // 中心y座標
var r = 80; // 半径

WebGL開始。

study.js

var w = 400; // 幅
var h = 400; // 高さ
var canvas = document.getElementById("canvas");
canvas.width = w;
canvas.height = h;
var gl = canvas.getContext("webgl");

初期化

study.js

gl.clearColor(1.0, 1.0, 1.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);

空のバッファオブジェクトを生成

study.js

var buffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, buffer);

バーテックス(頂点)シェーダー

study.js

var vSource = [
    "precision mediump float;",
    "attribute vec2 vertex;",
    "void main(void) {",
        "gl_Position = vec4(vertex, 0.0, 1.0);",
    "}"
].join("\n");

var vShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vShader, vSource);
gl.compileShader(vShader);
gl.getShaderParameter(vShader, gl.COMPILE_STATUS);

フラグメントシェーダー

中心座標と半径に設定した座標にだけ色を塗る。

• 参考サイト yoyaのメモ

study.js

var rgba = [0.0, 0.0, 0.0, 1.0]; // Red, Green, Blue, Alpha
var fSource = [
    "precision mediump float;",
    "void main(void) {",
        "vec3 p = vec3("+ x +", "+ (h - y) +", "+ r +");",
        "float x = gl_FragCoord.x - p[0];",
        "float y = gl_FragCoord.y - p[1];",
        "if (sqrt(x * x + y * y) < p[2]) {",
            "gl_FragColor = vec4("+ rgba.join(",") +");",
        "} else {",
            "discard;",
        "}",
    "}"
].join("\n");

var fShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fShader, fSource);
gl.compileShader(fShader);
gl.getShaderParameter(fShader, gl.COMPILE_STATUS);

プログラムオブジェクトの生成

study.js

var program = gl.createProgram();
gl.attachShader(program, vShader);
gl.attachShader(program, fShader);
gl.linkProgram(program);
gl.getProgramParameter(program, gl.LINK_STATUS);
gl.useProgram(program);

シェーダー側の変数をjs側で受け受け取る

study.js

var vertex = gl.getAttribLocation(program, "vertex");
gl.enableVertexAttribArray(vertex);
gl.vertexAttribPointer(vertex, 2, gl.FLOAT, false, 0, 0);

4点の座標をセット

study.js

var x1 = x - r;
var y1 = y - r;

var x2 = x + r;
var y2 = y - r;

var x3 = x - r;
var y3 = y + r;

var x4 = x + r;
var y4 = y + r;

var vertices = [
    (x1-(w/2))/(w/2), -(y1-(h/2))/(h/2),
    (x2-(w/2))/(w/2), -(y2-(h/2))/(h/2),
    (x3-(w/2))/(w/2), -(y3-(h/2))/(h/2),
    (x4-(w/2))/(w/2), -(y4-(h/2))/(h/2)
];

描画

study.js

gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.DYNAMIC_DRAW);
gl.drawArrays(gl.TRIANGLE_STRIP, 0, vertices.length/2);
