@idenrai(idenrai)

初めてのAWS Step Functions

Last updated at Posted at 2021-04-08

Step Functions

Step Functionsとは

  • 視覚的なワークフローを使用して、AWSの分散アプリケーションとマイクロサービスのコンポーネントを調整できるウェブサービス
  • Step Functionsを使用して構築するワークフローはステートマシンと呼ばれ、ワークフローの各ステップはステートと呼ばれる
  • Step Functionsは、以前ステートの出力が現ステートの入力となるようにワークフローを設計・実行でき、作業を手軽に調整できる完全管理型サービスである

Step Functionsの特徴

ワークフローの構成と抽象化

ワークフローをステートマシンとして定義し、複雑なコードを理解しやすいステートメントとダイアグラムに変換
視覚的に分かりやすい構成により、アプリケーションの構築やそれらが望ましい機能を実装していることの確認が簡単に出来る
また、アプリケーションの実装からロジックを分離したから、ロジックを変更する必要なくステップを再構成出来る

AWSサービスの利用

他のAWSのサービスを呼び出してワークフローを設定可能
参照：AWS Step Functions Use Cases

すでに使用しているサービスを統合してアプリケーションを構築し、新たな構成にすばやく書き換えることができる

  • コンピューティングサービス (AWS Lambda、Amazon ECS、AWS Fargate)
  • データベースサービス (Amazon DynamoDB)
  • メッセージングサービス (Amazon SNS と Amazon SQS)
  • データ処理サービス (AWS Batch と AWS Glue、Amazon EMR)
  • 機械学習サービス (Amazon SageMaker)

また、すでに使用しているアプリケーションコンポーネントを統合して新たなアプリケーションを構築することもできる

ステート

ステートと呼ばれる、ワークフロー用に事前作成されたステップを提供
ステートはベーシックサービスプリミティブを実装するため、アプリケーションからロジックを取り除くことができる
また、ワークフロー各ステップのステート管理により、新たにステート管理を構築する必要なし

サービスプリミティブとは

OSI参照モデルにてサービス利用時の階層間の通信信号

System AからSystem Bへ通信要求時の図
参照：Service Primitives

サービスプリミティブの信号

種類 役割 通信方向 詳細 例（電話）
Request サービス利用 上位→下位 サービスの開始要求 　発信者が電話番号を押す
Indication サービス提供 下位→上位 サービスの開始表示 該当番号の端末のベールがなる
Response サービス利用 上位→下位 Indicationによるサービス実行表示 受信者が通話ボタン押下
Confirm サービス提供 下位→上位 Responseによるサービスん実行表示 発信音が終わり、電話がつながる

その他

  • 各実行の履歴（すべての実行をログに記録）
  • 視覚的なモニタリング（ボタン押下で起動、起動後のステップや結果は視覚的に確認可能）
  • エラーや例外は組み込まれたtry/catch および retry により自動で処理される
  • 自動スケーリング
  • 利用に応じた支払い
  • 大容量オーケストレーション by Express Workflow
  • VPC エンドポイント(VPCE) のサポートによるセキュリティー
  • 今も追加されつつある

詳細

標準・Expressワークフロー

標準ワークフローとExpress ワークフロー

ステートマシンを作成するときは、標準または Express のいずれかを選択必要
ステートマシンが作成された後は、タイプ変更不可
選択したタイプによってステートマシンの実行時の動作が異なる

比較項目 標準ワークフロー Expressワークフロー
適切な作業 長時間実行され、耐久性が高く、監査可能なワークフロー 大容量のイベント処理ワークロード (1)
例 機械学習モデルのトレーニング、
レポート生成、
IT の自動化、
注文処理など		 IoT データの取り込み、
ストリーミングデータの処理と変換、
大量のマイクロサービスオーケストレーションなど
最大期間 (2) 1年 5分
最大実行アイドル時間（最大遊休時間） 1年 5分
サポートされている実行開始レート 毎秒 2,000 以上 毎秒 100,000 以上
サポートされている状態遷移レート 1アカウント・1秒あたり 4,000 以上 無制限
価格設定 (3) 状態移行 **(4)**ごとの価格設定 実行回数、実行時間、およびメモリ消費量によって価格設定
実行履歴 Step FunctionsのAPIを使って一覧表示・記述可能
コンソールから視覚的にデバッグ可能
ステートマシンでのロギングを有効にしてCloudWatch Logsで実行検査可能		 ステートマシンでのロギングを有効してCloudWatch Logsで実行検査可能
実行履歴の最大サイズ 25,000イベント (5) 無制限
実行履歴の最大保持期間 90日間（追加不可） 15ヶ月間（CloudWatchのログ保存期間）
実行セマンティクス (6) 1回だけワークフロー実行 最低1回ワークフロー実行
サービス統合 (7) すべてのサービス統合とパターンをサポート すべてのサービス統合をサポート
ジョブ実行 (.sync) パターン・コールバック (.waitForTaskToken) パターン除外
アクティビティサポート (8) する しない

※ 上記の各種制限（クォータ）はサポートセンターにて引き上げリクエスト可能

  • (1) 大容量のイベント処理ワークロードの例：IoT データの取り込み、ストリーミングデータ処理と変換、モバイルアプリケーションのバックエンドなど
  • (2) 最大期間：各ワークフローが最大時間を超える場合、States.Timeout エラーで失敗し、ExecutionsTimedOut CloudWatch メトリクスを出力。
  • (3) 価格設定：下記の料金体系を参照
  • (4) 状態遷移：実行のステップが完了するたびにカウントされる
  • (5) 実行履歴の最大サイズ制限：実行履歴が最大サイス（25,000件）達すると実行は失敗。これを回避するために、AWS Lambda関数を使用して新しい実行として続行
  • (6) 実行セマンティクス：ワークフローの重複実行可否（最低 1 回のワークフロー実行）
  • (7) サービス統合：AWS Step Functionsは一部のAWSサービスを統合するため、API アクションを呼び出し、Step Functions内でAmazonステートメント言語から実行を直接調整可能。詳細は下記サービス統合を参照
  • (8) アクティビティサポート：アクティビティ

状態（States）

状態（States）

Step Functionsはステートマシンの概念を基盤としていて、JSON基盤のAmazon States言語でステートマシンを定義する
Step Functionsコンソールでは、アプリケーションロジックを視覚化するため、そのステートマシンをグラフィカルに表示する

状態はステートマシンの要素で、名前で参照される
任意の文字列を指定できるが、ステートマシン全体の範囲で一意である必要がある

状態（States）の種類

状態 詳細
Task ステートマシンで何らかの作業をする
Choice 実行の選択肢間で選択する
Fail/Succeed 失敗または成功で実行を停止する
Pass 入力を出力に渡す
（単純に渡す or 一部修正されたデータを渡す）
Wait 一定時間または指定された時刻/日付まで実行を遅延する
Parallel ブランチの並列実行を開始する
Map 動的にステップを反復する

Step Functionsのワークフロー上の各ステップ（State）に、上記の状態がTypeとして定義される

  • 各状態には、必ずその状態のタイプを示すTypeフィールドが必要
  • 各状態はCommentフィールドを持つことができ、人の目で確認できる説明を記載できる。


Transitions（状態移行）

状態から状態への移行は、以下のようにフィールドで定義する


状態移行用フィールド

フィールド 位置 値 詳細
StartAt システム最上位 String フィールドの値と一致する名前の状態をstart状態に指定
Next 状態の中 String フィールドの値と一致する名前の状態を、状態の実行が終わってからの移行先として指定
基本はNextを通じた一つの移行ルールのみを許可するが、Choice**(1)**などの制御状態によっては複数指定可能
End end状態 Boolean 終了状態
Type**(2)** Succeed/Fail状態 Succeed/Fail 終了状
  • (1) Choice状態でのNext設定
    配列を使い、複数の状態をNextに指定可能
{
  "Comment": "choice state.",
  "StartAt": "ChoiceState",

  "States": {
    "ChoiceState": {
      "Type" : "Choice",
      "Choices": [
        {
          "Variable": "$.foo",
          "NumericEquals": 1,
          "Next": "FirstMatchState"
        },
        {
          "Variable": "$.foo",
          "NumericEquals": 2,
          "Next": "SecondMatchState"
        }
      ],
      "Default": "DefaultState"
    },

    "FirstMatchState": {
      "Type" : "Task",
      "Resource": "FirstMatchFunction",
      "Next": "NextState"
    },

    "SecondMatchState": {
      "Type" : "Task",
      "Resource": "SecondMatchFunction",
      "Next": "NextState"
    },

    "DefaultState": {
      "Type": "Fail",
      "Error": "DefaultStateError",
      "Cause": "No Matches!"
    },

    "NextState": {
      "Type": "Task",
      "Resource": "arn:aws:lambda:REGION:ACCOUNT_ID:function:FUNCTION_NAME",
      "End": true
    }
  }
}
  • (2) Type : Succeed/Fail
    • TypeがSucceedまたはFailの状態は、終了状態とし、EndやNextフィールドはいらない

ステートマシン実行

以下の方法でStep Functionsの実行が可能

入力および出力処理

ステートマシンデータ

  • ステートマシンデータはJSONテキストで表記される
  • ステートマシン実行時に、初期入力データをstart状態に渡すことが可能
  • 初期データ入力には、以下の二つの方法が存在
    • AWS CLIよりStartExecution APIを呼び出す際にinputとして渡す（方法はこちらを参照）
    • Step Functions Consoleにて、実行時に初期データを入力
  • 最後の状態にて、実行の出力がJSONテキストとして返ってくる

JSONデータの制御

Amazon States言語では以下のフィールドで状態間のJSONデータの流れを制御

フィールド 詳細
InputPath 初期入力データの中で、状態のInputとして使うデータを指定
Parameters Key-Valueペアの集合を作成
（JSONの組み立て可能）
ItemsPath 配列データを指定
Map状態で使用
ResultPath 状態が出力する結果を指定
未指定し、基本値の**$**が設定、すべての作業結果を返却
nullを入力時、Inputをそのまま出力
OutputPath 次の状態へ渡すデータを指定
未指定し、基本値の**$**が設定、全体のJSONノードを次の状態へ渡す

データ制御の実行例

Step Functionsで初期データを入れ、Lambda関数を通した結果を出力

Lambda

以下のFunctionを作成

exports.handler = (event, context, callback) => {
    callback(null, "Hello, " + event.who + "!");
};
Step Functions

以下のワークフローを作成

{
  "Comment": "A Hello World example of the Amazon States Language using an AWS Lambda function",
  "StartAt": "HelloWorld",
  "States": {
    "HelloWorld": {
      "Type": "Task",
      "Resource": "arn:aws:lambda:ap-northeast-1:656378142995:function:HelloFunction",
      "InputPath": "$.lambda",
      "ResultPath": "$.data.lambdaresult",
      "OutputPath": "$.data",
      "End": true
    }
  }
}
入力データ

以下のデータを準備

{
  "comment": "An input comment.",
  "data": {
    "val1": 23,
    "val2": 17
  },
  "extra": "foo",
  "lambda": {
    "who": "AWS Step Functions"
  }
}
実行

※実行時には、Step FunctionsのIAMにてLambdaへのAccessを許可しておくこと

  1. 作成したState machineにてStart executionボタン押下
  2. New execution モーダルが開かれたら、Inputに準備したJSONデータを入れ、Start executionボタン押下
  3. 以下のように結果出力
解説

１．データ読み込み
２．StartAtで指定した、Hello World状態へ
３．Hello World状態はLambda Functionを呼び出す
４．Lambda Functionへのインプットは、InputPathにて指定した"$.lambda"のみ

"lambda": {
    "who": "AWS Step Functions"
}

５．Lambda Functionの結果はHello, AWS Step Functions!
６．Lambda Functionの結果は、ResultPathにて指定した"$.data.lambdaresult"へ収納
７．"End": trueなので、State machine終了
８．終了時に出力するアウトプットは、"OutputPath"で指定した"$.data"

{
    "val1": 23,
    "val2": 17,
    "lambdaresult": "Hello, AWS Step Functions!"
}

エラー処理

Step Functions でのエラー処理

Step Functionsはエラーハンドリングが組み込まれていて、状態に関連フィールドを入れるだけでTry~Catchやエラー後の再試行までしてくれる。

Step Functionsのエラー名

Step Functionsは文字列を使用してAmazon States言語でエラーを識別

エラー名 詳細
States.ALL すべての既知のエラー名に一致するワイルドカード
States.Runtime 処理できなかった例外のため、実行に失敗
実行時のエラーが原因の確立が高い
再実行せずに実行失敗となる
（States.ALLでの再実行でもStates.Runtimeエラーは検出されない）
States.Timeout Task状態にて設定値（TimeoutSeconds, HeartbeatSeconds）より長時間機能しなかった場合
States.TaskFailed Task状態にて実行中に失敗
States.Permissions Task状態にて、必要な特権が足りないため失敗
その他 Lambdaで処理したエラーなど

サービス統合

サービス統合

AWS Step Functionsは一部のAWSサービスを統合するため、API アクションを呼び出し、Step Functionsの内でAmazon States言語から実行を直接調整（API にパラメータを直接呼び出し、渡すなど）することができる

他サービス調整の例

  • AWS Lambda 関数を呼び出す（リクエスト・レスポンス）
  • AWS Batch ジョブを実行後、結果に基づき、別のアクションを実行する（ジョブ実行）
  • Amazon DynamoDB に項目を挿入するか、ここから項目を取得する（リクエスト・レスポンス）
  • Amazon Elastic Container Service (Amazon ECS) タスクを実行して、完了するまで待機する（ジョブ実行, コールバック待機）
  • Amazon Simple Notification Service (Amazon SNS) でトピックに発行する（リクエスト・レスポンス）
  • Amazon Simple Queue Service (Amazon SQS) でメッセージを送信する（リクエスト・レスポンス）
  • AWS Glue または Amazon SageMakerのジョブを管理する（ジョブ実行）
  • Amazon EMR ジョブを実行するためのワークフローを構築する（ジョブ実行）
  • AWS Step Functions ワークフロー実行を開始する（ジョブ実行）

データ統合のサポート

標準ワークフローとExpressワークフローはサポートの範囲が異なる

標準ワークフロー Express ワークフロー
リクエスト・レスポンス 〇 〇
ジョブ実行 (.sync) 〇 ✖
コールバック待機 (.waitForTaskToken) 〇 ✖
標準ワークフローにてサポートされるサービス統合

上記比較表にて標準ワークフローのサポート範囲は全〇だったが、サービスによってはサポートされない機能もある

サービス リクエスト・レスポンス ジョブ実行 (.sync) コールバック待機 (.waitForTaskToken)
Lambda 〇 〇
AWS Batch 〇 〇
DynamoDB 〇
Amazon ECS/AWS Fargate 〇 〇 〇
Amazon SNS 〇 〇
Amazon SQS 〇 〇
AWS Glue 〇 〇
Amazon SageMaker 〇 〇
Amazon EMR 〇 〇
Step Functions 〇 〇 〇

サンプルプロジェクト

サンプルプロジェクト

AWS Step Functions コンソールで、以下の画面にてサンプルプロジェクトのいずれかを選択すると、ステートマシンの [コード]、[ビジュアルワークフロー]、およびプロジェクトに関連するすべての AWS リソースが自動的に作成される


各サンプルプロジェクトは完全に機能するステートマシンが提供され、その動作に必要な関連リソースが作成される
サンプルプロジェクトを作成すると、Step FunctionsはAWS CloudFormationを使用して、ステートマシンが参照する関連リソースを作成する

テンプレート

Step Functions のテンプレート

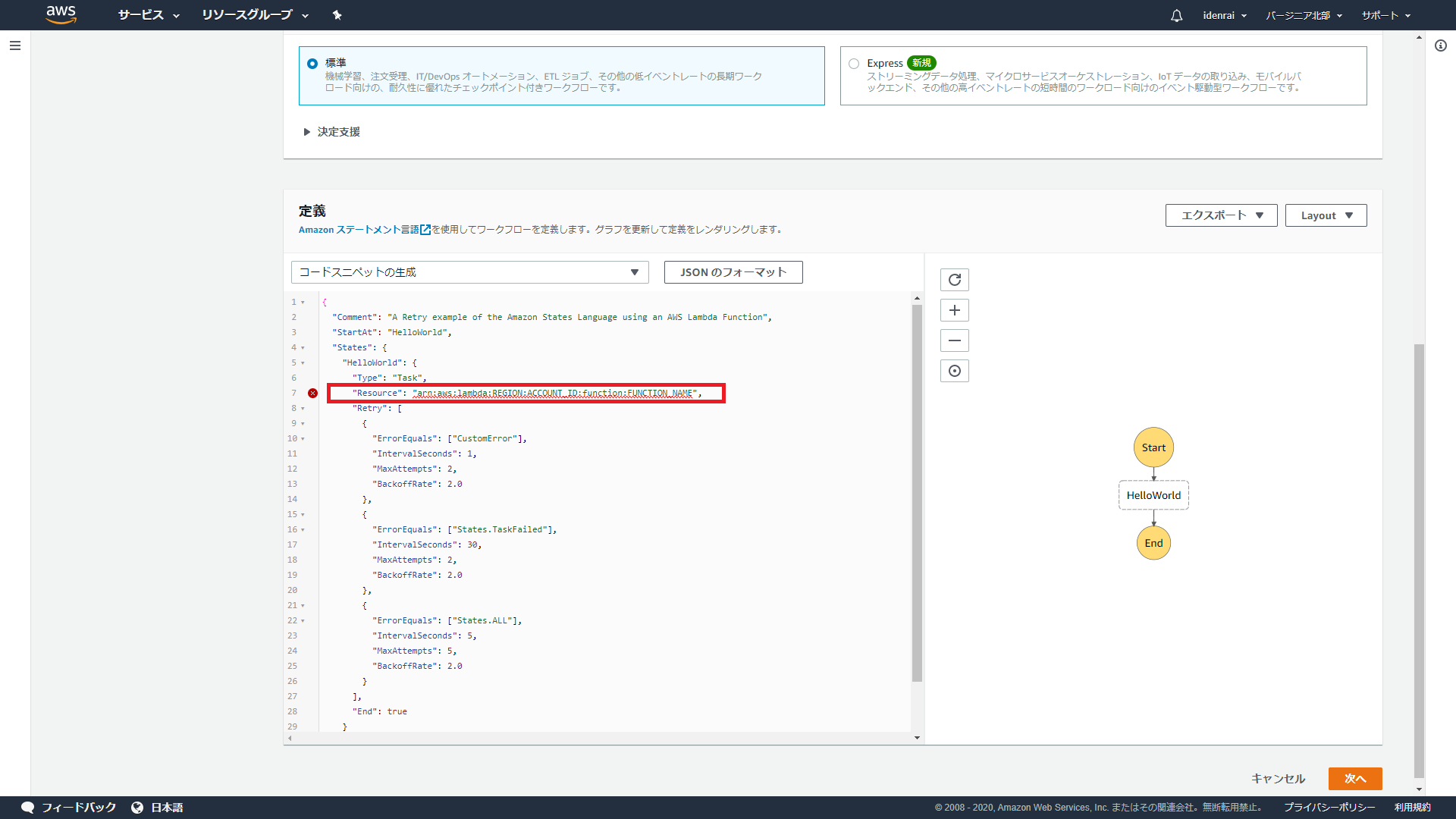

Step Functions コンソールにて、以下のようにステートマシンテンプレートを選択すると、States言語の共通パターンのコードが自動的に入力される


下記の赤いボックスの部分だけ埋めれば、失敗のリトライ処理が完成される。


制限（クォータ）

クォータ
標準ワークフローとExpressワークフローは制限の基準が一部異なる

クォータ 標準ワークフロー Expressワークフロー
最大実行時間 1 年 5 分
実行履歴の最大サイズ 25,000 イベント 無制限
最大実行アイドル時間 1 年 5 分
実行履歴の最大保持期間 90 日間 CloudWatch Logsにてロギングを設定必要
最大タスク実行時間 1 年 5 分
Step Functions がキューにタスクを保持する最大時間 1 年 5 分
Amazon リソースネーム (ARN) あたりの最大アクティビティポーラー ARN あたりに GetActivityTask を呼び出すポーラー数: 1,000 未適用
タスク、状態、実行の最大の入力または結果データサイズ 32,768 文字 32,768 文字

※サポートセンターを使用して、リージョンごとにリソースのクォータの引き上げ申請可能

料金体系

料金表
標準ワークフローとExpressワークフローは価格設定の基準が異なる

標準ワークフロー Express ワークフロー
価格設定基準 状態移行 リクエスト数、実行期間
無料利用枠 状態移行 4,000回/月 -
料金発生**(1)** 状態移行　1USD/40,000回 リクエスト 1USD/100万件
期間　メモリ・GB-秒によって異なる
  • (1) 料金発生：標準ワークフローは無料軸の4,000回以後から料金発生

Express ワークフローの使用期間による料金計算

GB-Hour別請求表（USD, Per Hour）

※料金請求の単位は100msだが、下記請求表は可読性の為１時間単位に数値変更
もっと詳しく知りたい場合は、上記リンク参照

メモリー（MB） 最初の1,000 GB-Hour 次の4,000 GB-Hour その後の追加GB-Hour
1024 0.06000 0.03000 0.01642
64 0.00375 0.00187 0.00102
128 0.00750 0.00375 0.00205
192 0.01125 0.00562 0.00308
256 0.01500 0.00750 0.00410
追加64MBごと 0.00375 0.00187 0.00102

※公式ドキュメント説明では、GB-Hour計算のため、メモリー容量1024MBを基準で説明している

  • 測定期間
    • ワークフローの開始から終了までの時間 (100 ミリ秒単位切り上げ)
  • 請求されるメモリー
    • ワークフローの実行に使用されるメモリ量を基準に、64 MB チャンク単位で請求
    • ex) 使用されるワークフローメモリーが70MBの場合、128MBの料金を請求
  • 使用されるワークフローメモリー
    • メモリ使用量 + ステートマシン定義サイズ + (実行データサイズ x 並列実行数またはMapステップ数)
  • GB-Hour
    • ワークフロー件数 x ワークフローの平均期間 x (請求メモリー/1024)
    • ex) 1か月に100万件、平均期間10秒、請求メモリー64MBの場合
      100万件 x 10秒 x (64MB / 1024MB) = 625,000 GB/S

Step Functions のタグ付け

Step Functions のタグ付け
AWS Step Functions は、ステートマシン (標準と Express の両方) とアクティビティのタグ付けをサポートする

タグ付けの効果

  • コスト割り当
    • コスト割り当てのためにはStep Functions リソースを整理して識別する必要がある
      ⇒ステートマシンやアクティビティの目的を識別するメタデータタグを追加可能（リソースが多数ある場合に特に便利）
  • セキュリティ

データサイエンス SDK

AWS Step Functions Data Science SDK for Python
データサイエンティストが Amazon SageMaker と Step Functions を使用して機械学習モデルを処理および公開するワークフローを簡単に作成できるオープンソースライブラリ、AWS Step Functions Data Science SDKを提供

ケースによる使い方

以下の複数のケースで、Step Functionsをどう使うべきか考えてみる

複数のプロエスを持つサービス

10個以上のプロセスを持つサービスをAWS Lambdaで実装する場合から、
なぜこの場合Step Functionsが優秀なのかを考えてみる

評価項目

項目 詳細
メンテ性 メインテナンスを考慮したソースコードであること
便利性 簡単に作成・ビルド・運用できること
ステート管理 処理の進行状態がわかるようにしたい
エラー処理 エラー・タイムアウト・リトライ処理
監視機能 発生するイベントに対してログ記録できること
経費 回避できる経費は払いたくない
スケイルアウト サーバの横型拡張

既存の処理

① メソッド呼び出し
一つのLambda Functionの中ですべての処理を実装

項目 評価 詳細
メンテ性 × ソースが長くなり、可読性悪い
便利性 〇 一つのFunctionだけなので、簡単に運営できる
ステート管理 × 最終成功か失敗のみ
エラー処理 × リトライ処理など難しい
監視機能 〇 CloudWatch連携可能
経費 〇 実行時間分なので、無駄な支出なし
スケイルアウト 〇 Auto Scaling

② 関数チェイニング
複数のLambda Functionに分け、FunctionからFunctionを呼び出す

項目 評価 詳細
メンテ性 △ ソースは短くなったけど、Functionが直接繋がってる
便利性 〇 複数のLambda Functionだけなので、簡単に運営できる
ステート管理 × 最終成功か失敗のみ
エラー処理 × リトライ処理など難しい
監視機能 〇 CloudWatch連携可能
経費 〇 実行時間分なので、無駄な支出なし
スケイルアウト 〇 Auto Scaling

③ データベースによる作業調整
複数のLambda Function + DynamoDBで状態保存

項目 評価 詳細
メンテ性 △ ロジックとは関係ないDynamoDBへの入出力処理が増えた
便利性 △ 運営するものが増えた
ステート管理 〇 DBを使って管理
エラー処理 △ 書けばできる
監視機能 〇 CloudWatch連携可能
経費 △ DynamoDBは状態管理に使うには大きい
スケイルアウト 〇 Auto Scaling

④ Queueによる作業調整
複数のLambda Function + SQSで状態保存

項目 評価 詳細
メンテ性 △ ロジックとは関係ないSQSへの入出力処理が増えた
便利性 △ 運営するものが増えた
ステート管理 〇 SQSを使って管理
エラー処理 △ 書けばできる
監視機能 〇 CloudWatch連携可能
経費 ◎ SQSは月100万件まで無料
スケイルアウト 〇 Auto Scaling

Step Functionsの場合

複数のLambda Function + Step Function連携

項目 評価 詳細
メンテ性 〇 各Lambda Functionでは、一つの処理に対してのロジックのみを実装
各Logicを繋ぐ処理はStep Functions担当
便利性 〇 Step Functionsでまとめてする感じ
ステート管理 ◎ 基本機能
エラー処理 ◎ 基本機能
監視機能 ◎ ログはすべて残る＆CloudWatch連携可能
経費 〇 1USDで状態移行40,000回
スケイルアウト 〇 Auto Scaling

標準とExpressの選択

Expressワークフローの特徴

Expressワークフローは、短期間（5分以内）に大量のデータを高速で処理（毎秒100,000件以上）するのに適切なワークフローである
「標準・Expressワークフロー」より一部抜粋

比較項目 標準ワークフロー Expressワークフロー
適切な作業 長時間実行され、耐久性が高く、監査可能なワークフロー 大容量のイベント処理ワークロード
使用例 機械学習モデルのトレーニング、
レポート生成、
IT の自動化、
注文処理など		 IoT データの取り込み、
ストリーミングデータの処理と変換、
大量のマイクロサービスオーケストレーションなど
最大期間 1年 5分
最大実行アイドル時間（最大遊休時間） 1年 5分
サポートされている実行開始レート 毎秒 2,000 以上 毎秒 100,000 以上
サポートされている状態遷移レート 1アカウント・1秒あたり 4,000 以上 無制限

Expressワークフローのサンプル

Step Functionsのサンプルプロジェクトでは、Expressワークフローのサンプルを二つ提供している

Expressワークフローのみ使用

Amazon SQS からの大容量メッセージの処理

Expressワークフローは、速度がすごく早いため、大容量のイベント処理やストリーミングデータワークロードに適切である
以下はAmazon SQS からの大容量メッセージを処理するサンプルプロジェクトである

標準ワークフローとExpressワークフローを結合したサンプル

選択的チェックポイントの例

Step FunctionsからStep Functionsを呼び出すことができるのを利用し、標準ワークフローの中で一部をExpressワークフローにすることもできる
以下のサンプルプロジェクトでは、E-Commerceシステムを標準ワークフローを親ワークフローとし、高速処理が必要なバックエンドシステムの構成をアップデートする部分だけをExpressワークフローで作成して呼び出している


その他Step Functionsのユーズケース

AWS Step Functions - The Ultimate Guide

  • Serverless Workflow Orchestration
    • 各種Serverless Functionを繋げ、Workflowにすること
    • これはStep Functionsの存在意義でもある
  • Data ETL (Extract-Transform-Load)
    • データウェアハウス-システム間のデータ移動（ETL）をStep Functionsで自走化
  • AWSサービス間のデータ処理
    • LambdaとSQS、SNSなどを簡単につなげる

Step Functionsを使ってはいけない処理

Lambdaだけで簡単に終わる機能は、Step Functionsにする必要なし

まとめ

Tip

AWS Step Functions Local

Step Functions Local (ダウンロード可能バージョン) のセットアップ

AWS Step Functionsは、Localで実施可能

  • .jarファイルとDocketイメージで提供
    • jarファイルの場合、AWS CLIの設置も必要
  • 基本的にフェイクアカウントと認証情報を使用
    • AWS リージョンは 米国東部（バージニア北部） に設定
    • AWS Lambdaやその他のサポートされているサービスと一緒に使用するには、認証情報とリージョンなど、オプション設定必要
  • AWS SAM (AWS サーバーレスアプリケーションモデル)のセットアップで、ローカルでLambdaが使える
    • AWSにコードデプロイせず、ステートマシンとLambdaのテストが可能

長所・短所

長所

  • 簡単に構築・実行
    • フローを視覚的に確認しながら実装
    • 実行状況を視覚的に確認できる
  • リトライ・終了処理などをStep Functionsで提供
    • Lambdaでは一つの処理ロジックに集中できるので、コードがシンプルになる
    • リトライ・終了処理などの実現のため、AWSリソースを使う必要なし
  • Demand-based Pricing
    • 事前コストがなく、使った分だけ払えばよいので費用がカットできる
    • 1USDで状態移行40,000回で、料金自体もそこまで高くはない

短所

  • 複数サービスを利用することによって
    • 各サービス別に様々な制限がある為、各種制限に引っ掛かりやすそう
    • 単一サービスに比べ、コストの予測が難しい
    • ラーニングカーブがある
      • Step Functions自体はそこまで難しくないが…
      • 様々なサービスが使えるけど、各サービスに関して分かってないと使えない

使ってみて分かったこと

  • 前回のLambdaの延長
  • JSONで簡単に作れるのに、実際のサービスにそのままつながるというのが驚き
  • 今回自分で実装したのはLambdaを複数使ったくらいだっだけど、いつか他のサービスも色々含めたサービスを作成してみたい
  • ドキュメントは確かに母国語で書かれてるのに、全然理解できなくて大変だった

その他参照

Black Belt Online Seminar:AWS Step Function

10
8
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
10
8

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
