JavaでExcelの円グラフを作成する方法

Last updated at 2022-09-29Posted at 2022-07-21

円グラフは、サークルチャートとも呼ばれ、各成分の全体的な比率を直接グラフ化することができます。円グラフは、抽象的なデータをより素早く、直感的に分析するのに役立ちます。この記事では、Javaで円グラフを作成する方法を紹介します。

本記事では、以下の4点を中心に解説します。

円グラフを作成する
分離型円グラフを作成する
1つのスライスを分離した円グラフを作成する
リンググラフを作成する

【依存関係の追加】

この方法は、無償のFree Spire.XLS for Javaが必要ですので、先にjarファイルをインポートしてください。

1. Maven

Maven を使用している場合、プロジェクトの pom.xml ファイルに以下のコードを追加することで、簡単にアプリケーションに JAR ファイルをインポートすることができます。

<repositories>
    <repository>
        <id>com.e-iceblue</id>
        <name>e-iceblue</name>
        <url>https://repo.e-iceblue.com/nexus/content/groups/public/</url>
    </repository>
</repositories>
<dependencies>
    <dependency>
        <groupId>e-iceblue</groupId>
        <artifactId>spire.xls.free</artifactId>
        <version>5.1.0</version>
    </dependency>
</dependencies>

2. 公式サイトよりJarファイルをダウンロード

まず、Free Spire.XLS for Java の公式サイトよりzipファイルをダウンロードします。zipファイルを解凍し、libフォルダの下にあるSpire.Xls.jarファイルを依存関係としてプロジェクトにインポートしてください。

円グラフを作成する

円グラフは通常の円グラフで、1つのデータ系列を円型に表示し、グラフの各部分が異なる項目を表すのに使われます。Spire.XLS for Javaでは、Excelワークシートに円グラフを追加するために、Worksheet.getCharts().add(ExcelChartType.Pie) メソッドを提供しています。

以下は、円グラフを作成するための詳細な手順です。

Workbookのインスタンスを作成します。
指定したワークシートを取得するには、Workbook.getWorksheets().get(sheetIndex) メソッドを使用します。
ワークシートにデータを追加し、Excelのセルの値、スタイル、数値フォーマットを設定します。
Worksheet.getCharts().add(ExcelChartType.Pie) メソッドを使用して、ワークシートに円グラフを追加します。
Chart.setDataRange() メソッドで、チャートのデータ範囲を設定します。
チャートの位置とタイトルを設定します。
Workbook.saveToFile() メソッドで表ファイルを保存します。

import com.spire.xls.*;
import com.spire.xls.charts.ChartSerie;
import java.awt.*;

public class pieChart {

    public static void main(String[] args) throws Exception {
        //Workbookを作成する
        Workbook workbook = new Workbook();

        //最初のシートを取得し、その名前を設定する
        Worksheet sheet = workbook.getWorksheets().get(0);
        sheet.setName("円グラフ");

        //指定したセルの値を設定する
        sheet.getCellRange("A1").setValue("オペレーティングシステム");
        sheet.getCellRange("A2").setValue("Linux");
        sheet.getCellRange("A3").setValue("Mac OS");
        sheet.getCellRange("A4").setValue("Windows");
        sheet.getCellRange("A5").setValue("Unix");

        sheet.getCellRange("B1").setValue("ユーザー占有率");
        sheet.getCellRange("B2").setNumberValue(0.08);
        sheet.getCellRange("B3").setNumberValue(0.15);
        sheet.getCellRange("B4").setNumberValue(0.75);
        sheet.getCellRange("B5").setNumberValue(0.02);

        //セルのスタイルを設定する
        sheet.getCellRange("A1:B1").setRowHeight(15);
        sheet.getCellRange("A1").setColumnWidth(28);
        sheet.getCellRange("B1").setColumnWidth(20);
        sheet.getCellRange("A1:B1").getCellStyle().setColor(Color.darkGray);
        sheet.getCellRange("A1:B1").getCellStyle().getExcelFont().setColor(Color.white);
        sheet.getCellRange("A1:B1").getCellStyle().setVerticalAlignment(VerticalAlignType.Center);
        sheet.getCellRange("A1:B1").getCellStyle().setHorizontalAlignment(HorizontalAlignType.Center);

        //セルの数値フォーマットを設定する
        sheet.getCellRange("B2:C5").getCellStyle().setNumberFormat("0%");

        //円グラフを追加する
        Chart piechart = sheet.getCharts().add(ExcelChartType.Pie);

        //チャートのデータ範囲を設定する
        piechart.setDataRange(sheet.getCellRange("B2:B5"));
        piechart.setSeriesDataFromRange(false);

        //チャートの位置を設定する
        piechart.setLeftColumn(4);
        piechart.setTopRow(1);
        piechart.setRightColumn(10);
        piechart.setBottomRow(20);

        //グラフのタイトルを追加し、タイルのフォーマットを設定する
        piechart.setChartTitle("オペレーティングシステムのユーザー分布");
        piechart.getChartTitleArea().isBold(true);
        piechart.getChartTitleArea().setSize(12);

        ChartSerie cs = piechart.getSeries().get(0);
        cs.setCategoryLabels(sheet.getCellRange("A2:A5"));
        cs.setValues(sheet.getCellRange("B2:B5"));
        cs.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true);
        piechart.getPlotArea().getFill().setVisible(false);

        //結果のファイルを保存する
        workbook.saveToFile("円グラフ.xlsx", ExcelVersion.Version2016);
        workbook.dispose();

    }
}

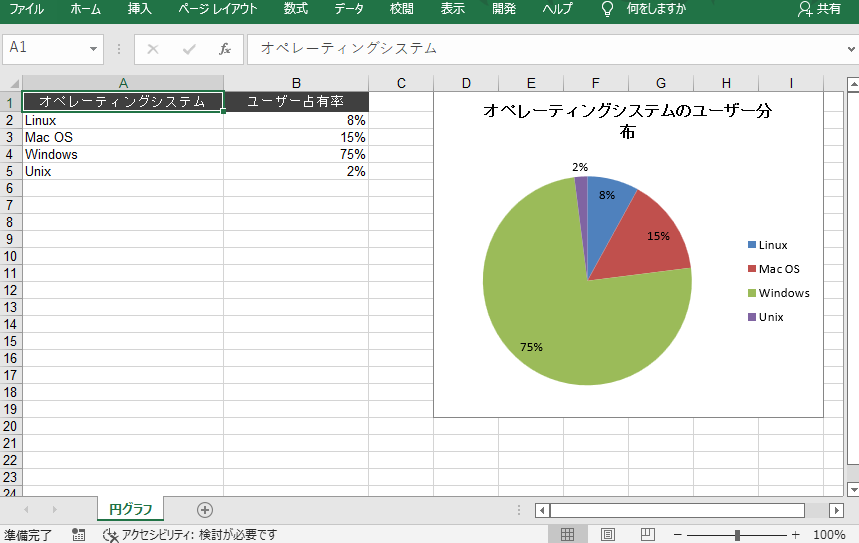

効果のイメージ図

分離型円グラフを作成する

分離型円グラフは、円グラフからすべてのスライスを取り出して、セクターを別々に表示するために使用されます。

分解型円グラフを作成する主な手順は次のとおりです。

Workbookのインスタンスを作成します。
Workbook.getWorksheets().get(sheetIndex) メソッドで、指定したワークシートを取得する。
ワークシートにデータを追加し、Excelのセルの値、スタイル、数値フォーマットを設定します。
Worksheet.getCharts().add(ExcelChartType.PieExploded) メソッドを使って、ワークシートに分離型円グラフを追加しています。
Chart.setDataRange() メソッドでチャートのデータ範囲を設定します。
チャートの位置とタイトルを設定する。
Workbook.saveToFile() メソッドでファイルを保存します。

import com.spire.xls.*;
import com.spire.xls.charts.ChartSerie;
import java.awt.*;

public class separatedPieChart {

    public static void main(String[] args) throws Exception {
        //Workbookを作成する
        Workbook workbook = new Workbook();

        //最初のシートを取得し、その名前を設定する
        Worksheet sheet = workbook.getWorksheets().get(0);
        sheet.setName("円グラフ");

        //指定したセルの値を設定する
        sheet.getCellRange("A1").setValue("オペレーティングシステム");
        sheet.getCellRange("A2").setValue("Linux");
        sheet.getCellRange("A3").setValue("Mac OS");
        sheet.getCellRange("A4").setValue("Windows");
        sheet.getCellRange("A5").setValue("Unix");

        sheet.getCellRange("B1").setValue("ユーザー占有率");
        sheet.getCellRange("B2").setNumberValue(0.08);
        sheet.getCellRange("B3").setNumberValue(0.15);
        sheet.getCellRange("B4").setNumberValue(0.75);
        sheet.getCellRange("B5").setNumberValue(0.02);

        //セルのスタイルを設定する
        sheet.getCellRange("A1:B1").setRowHeight(15);
        sheet.getCellRange("A1").setColumnWidth(28);
        sheet.getCellRange("B1").setColumnWidth(20);
        sheet.getCellRange("A1:B1").getCellStyle().setColor(Color.darkGray);
        sheet.getCellRange("A1:B1").getCellStyle().getExcelFont().setColor(Color.white);
        sheet.getCellRange("A1:B1").getCellStyle().setVerticalAlignment(VerticalAlignType.Center);
        sheet.getCellRange("A1:B1").getCellStyle().setHorizontalAlignment(HorizontalAlignType.Center);

        //セルの数値フォーマットを設定する
        sheet.getCellRange("B2:C5").getCellStyle().setNumberFormat("0%");

        //分離型円グラフを追加する
        Chart piechart = sheet.getCharts().add(ExcelChartType.PieExploded);

        //チャートのデータ範囲を設定する
        piechart.setDataRange(sheet.getCellRange("B2:B5"));
        piechart.setSeriesDataFromRange(false);

        //チャートの位置を設定する
        piechart.setLeftColumn(4);
        piechart.setTopRow(1);
        piechart.setRightColumn(10);
        piechart.setBottomRow(20);

        //グラフのタイトルを追加し、タイルのフォーマットを設定する
        piechart.setChartTitle("オペレーティングシステムのユーザー分布");
        piechart.getChartTitleArea().isBold(true);
        piechart.getChartTitleArea().setSize(12);

        ChartSerie cs = piechart.getSeries().get(0);
        cs.setCategoryLabels(sheet.getCellRange("A2:A5"));
        cs.setValues(sheet.getCellRange("B2:B5"));
        cs.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true);
        piechart.getPlotArea().getFill().setVisible(false);

        //結果のファイルを保存する
        workbook.saveToFile("分離型円グラフ.xlsx", ExcelVersion.Version2016);
        workbook.dispose();
    }
}

効果のイメージ図

1つのスライスを分離した円グラフを作成する

このようなグラフを作るには、円グラフから1つのスライスを切り離すだけでよいのです。

ここでは、その詳しい手順をご紹介します。

Workbookのインスタンスを作成します。
Workbook.getWorksheets().get(sheetIndex) メソッドで、指定したワークシートを取得します。
ワークシートにデータを追加し、Excelセルの値、スタイル、数値フォーマットを設定します。
Worksheet.getCharts().add(ExcelChartType.Pie) メソッドを使ってワークシートに円グラフを追加します。
Chart.setDataRange() メソッドでチャートのデータ範囲を設定します。
チャートの位置とタイトルを設定。
Chart.getSeries().get(0).getDataPoints().get(1).getDataFormat().setPercent(20) メソッドで円グラフから特定の1つのスライスを切り離す。
Workbook.saveToFile() メソッドでファイルを保存します。

import com.spire.xls.*;
import com.spire.xls.charts.ChartSerie;
import java.awt.*;

public class pieChartWithOneSeparatedSlice {

    public static void main(String[] args) throws Exception {
        //Workbookを作成する
        Workbook workbook = new Workbook();

        //最初のシートを取得し、その名前を設定する
        Worksheet sheet = workbook.getWorksheets().get(0);
        sheet.setName("円グラフ");

        //指定したセルの値を設定する
        sheet.getCellRange("A1").setValue("オペレーティングシステム");
        sheet.getCellRange("A2").setValue("Linux");
        sheet.getCellRange("A3").setValue("Mac OS");
        sheet.getCellRange("A4").setValue("Windows");
        sheet.getCellRange("A5").setValue("Unix");

        sheet.getCellRange("B1").setValue("ユーザー占有率");
        sheet.getCellRange("B2").setNumberValue(0.08);
        sheet.getCellRange("B3").setNumberValue(0.15);
        sheet.getCellRange("B4").setNumberValue(0.75);
        sheet.getCellRange("B5").setNumberValue(0.02);

        //セルのスタイルを設定する
        sheet.getCellRange("A1:B1").setRowHeight(15);
        sheet.getCellRange("A1").setColumnWidth(28);
        sheet.getCellRange("B1").setColumnWidth(20);
        sheet.getCellRange("A1:B1").getCellStyle().setColor(Color.darkGray);
        sheet.getCellRange("A1:B1").getCellStyle().getExcelFont().setColor(Color.white);
        sheet.getCellRange("A1:B1").getCellStyle().setVerticalAlignment(VerticalAlignType.Center);
        sheet.getCellRange("A1:B1").getCellStyle().setHorizontalAlignment(HorizontalAlignType.Center);

        //セルの数値フォーマットを設定する
        sheet.getCellRange("B2:C5").getCellStyle().setNumberFormat("0%");

        //円グラフを追加する
        Chart piechart = sheet.getCharts().add(ExcelChartType.Pie);

        //チャートのデータ範囲を設定する
        piechart.setDataRange(sheet.getCellRange("B2:B5"));
        piechart.setSeriesDataFromRange(false);

        //チャートの位置を設定する
        piechart.setLeftColumn(4);
        piechart.setTopRow(1);
        piechart.setRightColumn(10);
        piechart.setBottomRow(20);

        //グラフのタイトルを追加し、タイルのフォーマットを設定する
        piechart.setChartTitle("オペレーティングシステムのユーザー分布");
        piechart.getChartTitleArea().isBold(true);
        piechart.getChartTitleArea().setSize(12);

        ChartSerie cs = piechart.getSeries().get(0);
        cs.setCategoryLabels(sheet.getCellRange("A2:A5"));
        cs.setValues(sheet.getCellRange("B2:B5"));
        cs.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true);
        piechart.getPlotArea().getFill().setVisible(false);

        //円グラフから1つのスライスを切り離す
        piechart.getSeries().get(0).getDataPoints().get(1).getDataFormat().setPercent(20);

        //結果のファイルを保存する
        workbook.saveToFile("1つのスライスを分離した分離型円グラフ.xlsx", ExcelVersion.Version2016);
        workbook.dispose();
    }
}

効果のイメージ図

リンググラフを作成する

リンググラフとは、ドーナツのように中心が空洞になっているグラフのことです。リンググラフは、円グラフとは少し異なる方法でデータを表示します。

ここでは、リンググラフの詳しい作成手順をご紹介します。

Workbookのインスタンスを作成します。
Workbook.getWorksheets().get(sheetIndex) メソッドで、指定したワークシートを取得します。
ワークシートにデータを追加し、Excelのセルの値、スタイル、数値フォーマットを設定する。
Worksheet.getCharts().add(ExcelChartType.Doughnut) メソッドでワークシートにリンググラフを追加します。
Chart.setDataRange() メソッドでチャートのデータ範囲を設定します。
チャートの位置を設定し、タイトルを追加します。
Workbook.saveToFile() メソッドでファイルを保存します。

import com.spire.xls.*;
import com.spire.xls.charts.ChartSerie;
import java.awt.*;

public class ringChart {

    public static void main(String[] args) throws Exception {
        //Workbookを作成する
        Workbook workbook = new Workbook();

        //最初のシートを取得し、その名前を設定する
        Worksheet sheet = workbook.getWorksheets().get(0);
        sheet.setName("リンググラフ");

        //指定したセルの値を設定する
        sheet.getCellRange("A1").setValue("オペレーティングシステム");
        sheet.getCellRange("A2").setValue("Linux");
        sheet.getCellRange("A3").setValue("Mac OS");
        sheet.getCellRange("A4").setValue("Windows");
        sheet.getCellRange("A5").setValue("Unix");

        sheet.getCellRange("B1").setValue("ユーザー占有率");
        sheet.getCellRange("B2").setNumberValue(0.08);
        sheet.getCellRange("B3").setNumberValue(0.15);
        sheet.getCellRange("B4").setNumberValue(0.75);
        sheet.getCellRange("B5").setNumberValue(0.02);

        //セルのスタイルを設定する
        sheet.getCellRange("A1:B1").setRowHeight(15);
        sheet.getCellRange("A1").setColumnWidth(28);
        sheet.getCellRange("B1").setColumnWidth(20);
        sheet.getCellRange("A1:B1").getCellStyle().setColor(Color.darkGray);
        sheet.getCellRange("A1:B1").getCellStyle().getExcelFont().setColor(Color.white);
        sheet.getCellRange("A1:B1").getCellStyle().setVerticalAlignment(VerticalAlignType.Center);
        sheet.getCellRange("A1:B1").getCellStyle().setHorizontalAlignment(HorizontalAlignType.Center);

        //セルの数値フォーマットを設定する
        sheet.getCellRange("B2:C5").getCellStyle().setNumberFormat("0%");

        //リンググラフを追加する
        Chart piechart = sheet.getCharts().add(ExcelChartType.Doughnut);

        //チャートのデータ範囲を設定する
        piechart.setDataRange(sheet.getCellRange("B2:B5"));
        piechart.setSeriesDataFromRange(false);

        //チャートの位置を設定する
        piechart.setLeftColumn(4);
        piechart.setTopRow(1);
        piechart.setRightColumn(10);
        piechart.setBottomRow(20);

        //グラフのタイトルを追加し、タイルのフォーマットを設定する
        piechart.setChartTitle("オペレーティングシステムのユーザー分布");
        piechart.getChartTitleArea().isBold(true);
        piechart.getChartTitleArea().setSize(12);

        ChartSerie cs = piechart.getSeries().get(0);
        cs.setCategoryLabels(sheet.getCellRange("A2:A5"));
        cs.setValues(sheet.getCellRange("B2:B5"));
        cs.getDataPoints().getDefaultDataPoint().getDataLabels().hasValue(true);
        piechart.getPlotArea().getFill().setVisible(false);

        //結果のファイルを保存する
        workbook.saveToFile("リンググラフ.xlsx", ExcelVersion.Version2016);
        workbook.dispose();
    }
}

効果のイメージ図

【暖かいヒント】

Spire.XLS for Javaは、棒グラフ、散布図、折れ線グラフの作成もサポートしています。より多くの機能については、Excelフォーラムを参照してください。

You get articles that match your needs
You can efficiently read back useful information
You can use dark theme

What you can do with signing up
