docker上のVPNからしかアクセスできないサービスを作る

Posted at

docker上のネットワークに接続しないとアクセスできないサービスを作りたかったので、pritunlを使ってVPNを作りました。
ほぼpritunlの話です。

docker コンテナ

dockerで使うイメージは、VPN構築のためのPritunlと、説明のためのNginxです。Pritunlはホストマシンとの通信用に、ポートを空けておきますが、NginxはVPN接続時にのみ、アクセス出来るようにするため、portの設定はしません。

docker-compose.yml
version: '3.7'

services:
  pritunl:
    image: jippi/pritunl
    container_name: pritunl
    privileged: true
    ports:
      - "1194:1194/udp"
      - "1194:1194/tcp"
      - "80:80/tcp"
      - "443:443/tcp"
    networks:
      bridge:
        ipv4_address: 172.16.20.2

  nginx:
    image: nginx
    container_name: nginx
    networks:
      bridge:
        ipv4_address: 172.16.20.3

networks:
  bridge:
    driver: bridge
    ipam:
      driver: default
      config:
        - subnet: 172.16.20.0/24

docker-compose.ymlが用意できたら、サクッとコンテナを立ち上げます。

$ docker-compose up -d

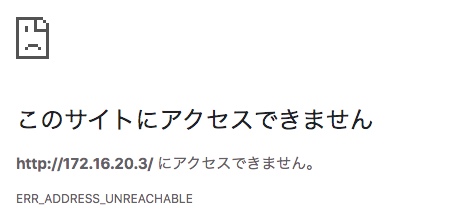

この時点では、Nginxには繋がりません。


Pritunlへのログイン

dockerが起動したら、localhost:443でpritunlに接続してログインします。

デフォルトのUsernameとPasswordは、どちらもpritunlです。


ログインしたら、Initial Setupの画面が表示されるので、とりあえずUsernameとPasswordを変更しておきましょう。Public Addressは、空欄にしておくとグローバルIPアドレスが自動入力されてしまうため、とりあえず手元で動かすためにlocalhostに変更しておきます。


Pritunlの設定変更

ここからPritunlの設定をしていきます。UsersタブからAdd Organizationをクリックし、適当な名前を入力したら、Addを押下して追加します。

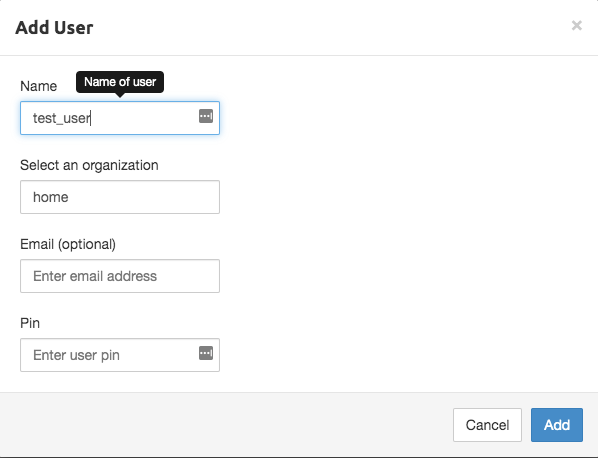

続いて、Userを追加します。Pinコードはoptionalなので、空欄でも構いません。


今度は、Serversタブに移動し、Add ServerからServerを追加します。PortとProtocolは、docker-composeで設定したudpのポートを指定します。

Virtual Networkに設定したネットワークのipが、vpnクライアントに割り当てられます。
この値を、docker上のbridgeネットワークと同一にしてしまい、Pritunlコンテナに繋げなくなったミスをしたのは、ここだけの話。
なので、dockerのネットワークのサブネットとは全く異なる値にしておいたほうが、トラブルが少ないはず。


サーバが作成できたら、Routeも追加しておきます。Add Routeをクリックし、docker composeで設定したネットワークを追加します。


サーバが作成できたら、Attach Organizationをクリックして、作成したサーバにOrganizationを紐付けます。


VPNサーバの起動

Serversから作成したサーバのStart Severをクリックすると、VPNサーバが起動します。


Pritunlクライアントの設定

Usersタブに戻り、対象のユーザープロファイルをダウンロードします。

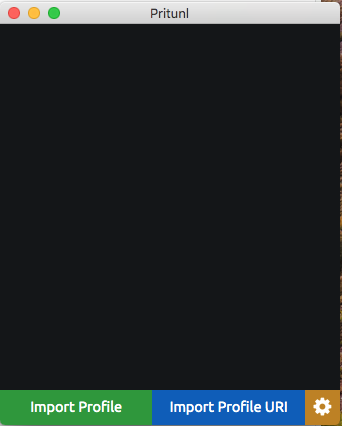

Pritunl Clientの公式サイトからクライアントをダウンロードし、起動します。
Import Profileをクリックし、先ほどダウンロードしたプロファイルを読み込みます。

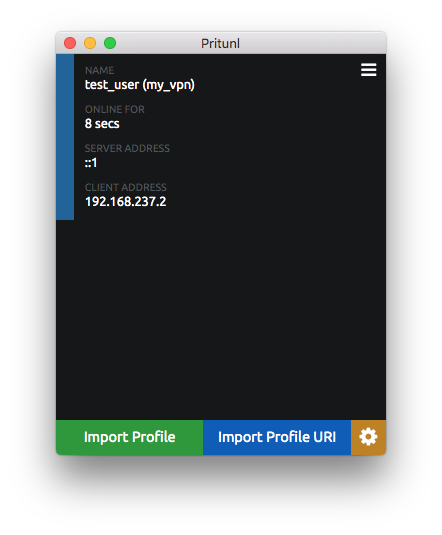

インポートできたら、メニューボタンよりConectを選択し、VPNに接続します。



VPNに接続できると、先ほど繋がらなかった172.16.20.3でNginxにアクセスできるようになります。
