opencv.js は OpenCV を JavaScript で使用できるようにしたものです。
今回はこの opencv.js で
aruco マーカーとチェッカーボードの合体であるcharucoボードを検知してみようと思います。
index.html, index.js および board3.jpg をこのページから、opencv.js を公式からダウンロードしてきて
同じ場所に配置し、index.html から実行できます。
2023年12月21日現在、4.8.0 で実行できています。
index.html
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8" />
<title>charuco</title>
<style>canvas { max-height: 95dvh; }</style>
</head>
<body>
<canvas id="result"></canvas>
<script src="index.js"></script>
<script async src="opencv.js"></script>
</body>
</html>
index.js
const act = (image) => {
const dict = cv.getPredefinedDictionary(cv.DICT_6X6_1000);
const charucoParam = new cv.aruco_CharucoParameters();
const detectParam = new cv.aruco_DetectorParameters();
const refineParam = new cv.aruco_RefineParameters(10, 3, true);
const squareNum = new cv.Size(5, 7);
const squareLength = 34.7 * 0.001;
const markerLength = squareLength * 120 / 200;
const ids = new cv.Mat();
const board = new cv.aruco_CharucoBoard(squareNum, squareLength, markerLength, dict, ids);
const multiDetector = new cv.aruco_CharucoDetector(board, charucoParam, detectParam, refineParam);
const src = cv.imread(image);
const rgb = new cv.Mat();
cv.cvtColor(src, rgb, cv.COLOR_RGBA2RGB, 0);
// ボードの検出
const charucoCorners = new cv.Mat();
const charucoCornerIds = new cv.Mat();
const markerCorners = new cv.MatVector();
const markerIds = new cv.Mat();
multiDetector.detectBoard(rgb, charucoCorners, charucoCornerIds, markerCorners, markerIds);
cv.drawDetectedMarkers(rgb, markerCorners, markerIds);
// チェックコーナーを描画する
const col = new cv.Scalar(255, 128, 0);
cv.drawDetectedCornersCharuco(rgb, charucoCorners, charucoCornerIds, col);
// カメラキャリブレーション
const obj3ds = new cv.MatVector();
const foundNum = charucoCornerIds.rows;
const corner3d = new cv.Mat(foundNum, 1, cv.CV_32FC3);
for (let i = 0; i < foundNum; ++i) {
const index = charucoCornerIds.intPtr(i, 0)[0];
let x = 1 + (index % (squareNum.width - 1));
let y = 1 + Math.floor(index / (squareNum.width - 1));
const cell = corner3d.floatPtr(i, 0);
cell[0] = x * 2 - squareNum.width;
cell[1] = y * 2 - squareNum.height;
cell[2] = 0;
}
obj3ds.push_back(corner3d); // ビュー1個だけ
const obj2ds = new cv.MatVector();
obj2ds.push_back(charucoCorners);
const size = new cv.Size(rgb.cols, rgb.rows);
const cameraMatrix = new cv.Mat();
const distCoeffs = new cv.Mat();
const rvecs = new cv.MatVector();
const tvecs = new cv.MatVector();
const intrinsics = new cv.Mat();
const extrinsics = new cv.Mat();
const errs = new cv.Mat();
cv.calibrateCameraExtended(obj3ds, obj2ds, size,
cameraMatrix, distCoeffs, rvecs, tvecs, intrinsics, extrinsics, errs);
// キャリブレーション結果で原点に軸を描画
const index = 0;
cv.drawFrameAxes(rgb, cameraMatrix, distCoeffs, rvecs.get(index), tvecs.get(index), 3);
// 可視化
cv.imshow('result', rgb);
};
var Module = {
onRuntimeInitialized: () => {
const img = new Image();
img.addEventListener('load', () => {
act(img);
});
img.src = 'board3.jpg';
}
};
| board3.jpg |
|---|
 |
| 公式ページの Image with Charuco board 画像でも構いません |

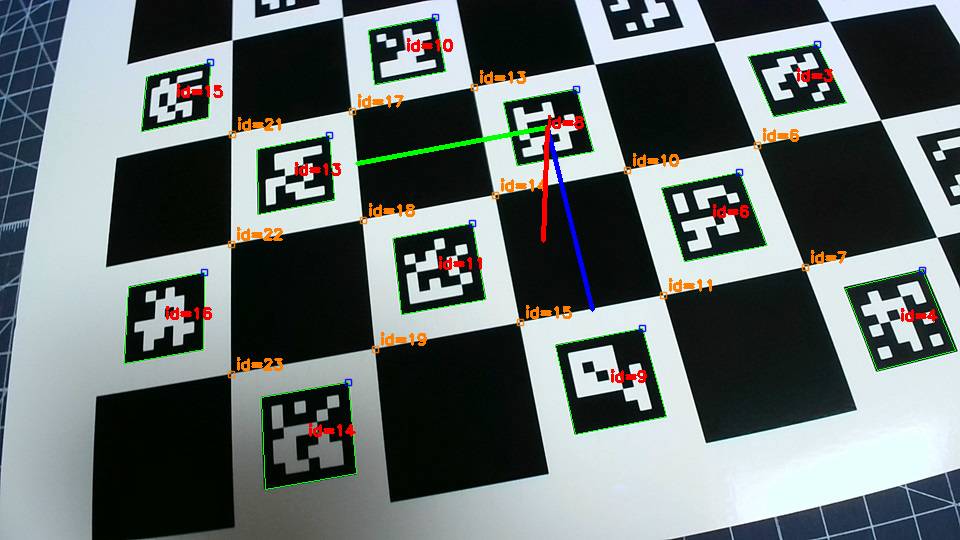

| 実行結果 |
|---|
 |
| なぜかX軸とZ軸の色が青と赤に… |
補足など
rvec から回転行列を得るには cv.Rodrigues 関数を使用するようです。
const rot = new cv.Mat(); // 変換後回転行列の受け取り先
cv.Rodrigues(rvecs.get(0), rot);
リンク
- cv.calibrateCameraExtended
https://docs.opencv.org/4.8.0/d9/d0c/group__calib3d.html#ga3207604e4b1a1758aa66acb6ed5aa65d
結果の受け取りデータの説明有り。
