@hssh2_bin(Hisashi Hibino)

VPC FlowLogsをLogstashで正規化してみた

Last updated at Posted at 2019-02-11

はじめに

AWS VPCFlowLogsの通信ログをEC2で構築したElasticStackに取り込む方法をまとめてみました。

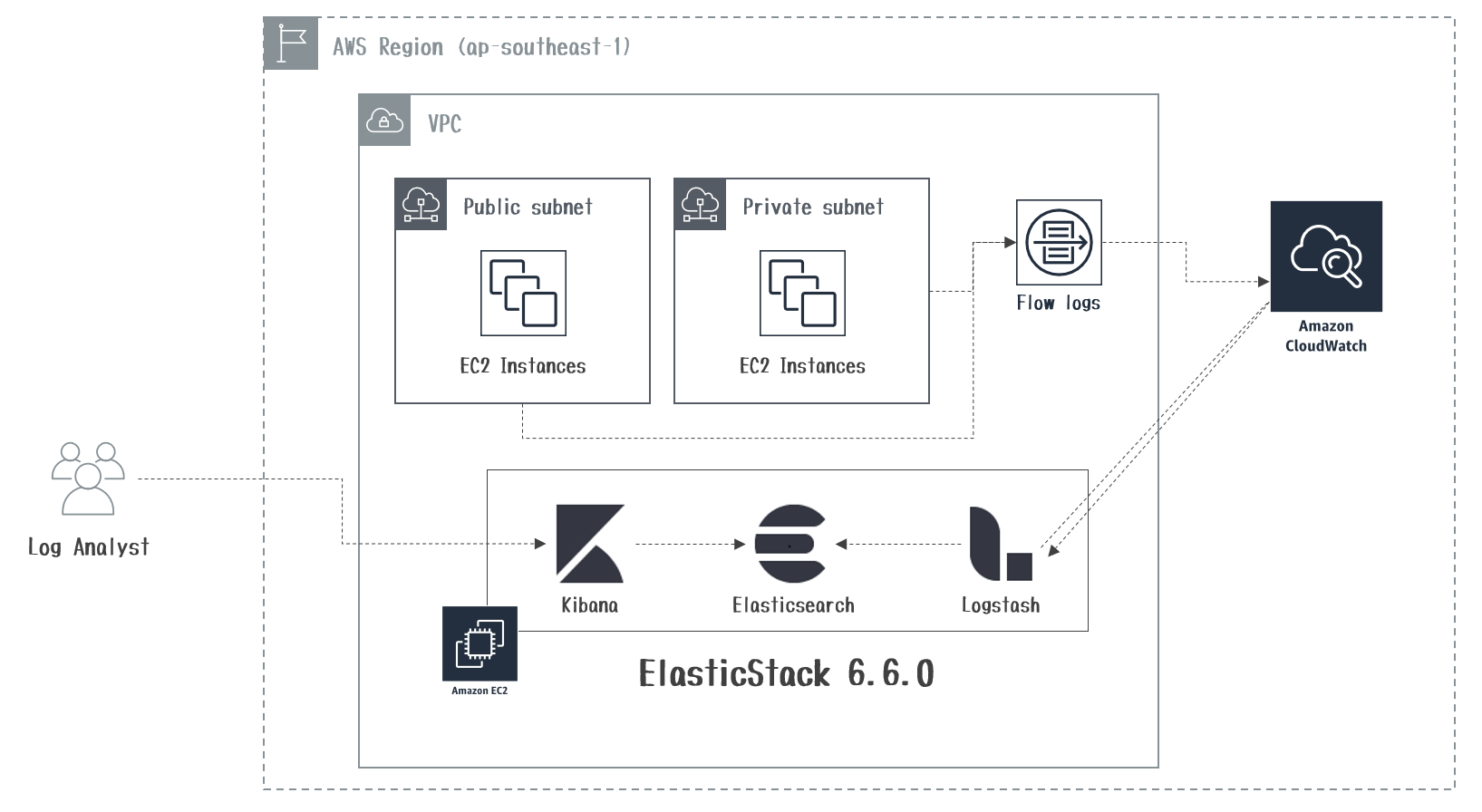

利用環境


実施内容

  1. IAM Role作成
  2. CloudWatchLogs LogGroup作成
  3. VPCFlowLogs作成
  4. ElasticStackマシン作成
  5. 正規化フィルタ作成
  6. Kibana画面

1. IAM Role作成

以下、2つのIAM Roleを事前に作成します。

  • VPCFlowLogsがCloudWatchLogsにログを出力するために必要なIAM Role
flowlogs_role
{
    "Statement": [
        {
            "Action": [
                "logs:CreateLogGroup",
                "logs:CreateLogStream",
                "logs:DescribeLogGroups",
                "logs:DescribeLogStreams",
                "logs:PutLogEvents"
            ],
            "Effect": "Allow",
            "Resource": "*"
        }
    ]
}
  • ElasticStackがCloudWatchLogsからログを取得するために必要なIAM Role
cloudwatchlogs_readonly_role
{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Action": [
                "logs:Describe*",
                "logs:Get*",
                "logs:List*",
                "logs:StartQuery",
                "logs:StopQuery",
                "logs:TestMetricFilter",
                "logs:FilterLogEvents"
            ],
            "Effect": "Allow",
            "Resource": "*"
        }
    ]
}

2. CloudWatchLogs LogGroup作成

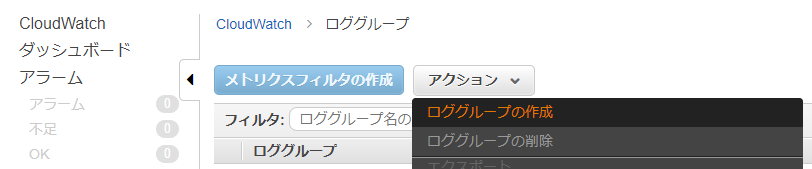

  • AWS Management Consoleから[CloudWatch] > [ログ] > [アクション]で[ロググループの作成]を選択します。

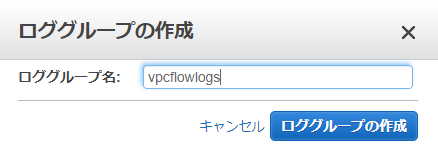

  • [ロググループ名]に任意の名前を付けて、[ロググループの作成]を選択します。(今回は、vpcflowlogs)

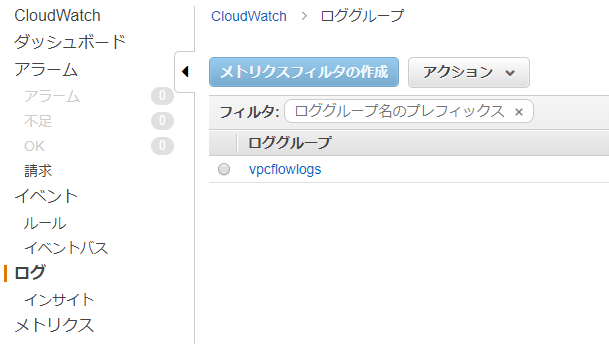

  • 以下のように作成されていればOKです。

3. VPCFlowLogs作成

  • 次に、[VPC] > [VPC] > [アクション]で[Create fow log]を選択します。

  • 全ての通信ログを対象(FilterをAll)に作成したロググループとIAM Roleを指定して、[Create]を選択します。

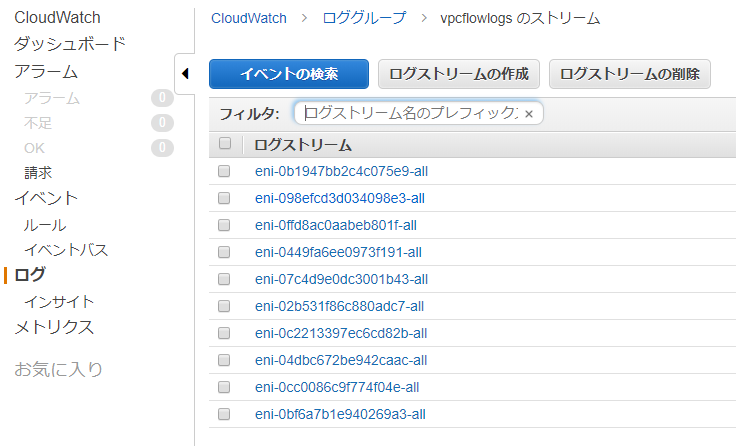

  • CloudWatchLogsの作成したvpcflowlogsのロググループにENIごとの通信ログが出力されていればOKです。

【参考】vpcflowlogsのログフォーマット
・ VPC フローログレコード

No Field名 説明 Value(Sample) Grok Pattern
1 version VPCフローログバージョン 2 NUMBER
2 account-id フローログのAWSアカウントID 123456789010 NOTSPACE
3 interface-id トラフィックが記録されるENIのID eni-abc123de NOTSPACE
4 srcaddr 送信元IPアドレス(IPv4/IPv6) 172.31.16.139 (空の場合は「-」) IP
5 dstaddr 宛先IPアドレス(IPv4/IPv6) 172.31.16.21 (空の場合は「-」) IP
6 srcport 送信元ポート番号 20641 (空の場合は「-」) NOTSPACE
7 dstport 宛先ポート番号 22 (空の場合は「-」) NOTSPACE
8 protocol トラフィックのIANAプロトコル番号 6 (空の場合は「-」) NOTSPACE
9 packets キャプチャウィンドウ中に転送されたパケット数 20 (空の場合は「-」) NUMBER
10 bytes キャプチャウィンドウ中に転送されたバイト数 4249 (空の場合は「-」) NUMBER
11 start_time キャプチャウィンドウの開始時刻(Unix時間) 1418530010 (空の場合は「-」) NOTSPACE
12 end_time キャプチャウィンドウの終了時刻(Unix時間) 1418530070 (空の場合は「-」) NOTSPACE
13 action トラフィックに関連付けられたアクション(許可/拒否) ACCEPT (空の場合は「-」) NOTSPACE
14 log-status フローログのロギングステータス(OK/NODATA/SKIPDATA) OK (空の場合は「NODATA」) NOTSPACE
※各Field間は半角スペースで区切り(TSVフォーマット)

4. ElasticStackマシン作成

  • EC2インスタンスにJava1.8.0、logstash、Kibana、Elasticsearchを導入します。
  • JVMヒープサイズの設定は省略しています。
[root@ip-172-31-34-49]# vi /etc/yum.repos.d/elastic.repo
------
[elasticsearch-6.x]
name=Elasticsearch repository for 6.x packages
baseurl=https://artifacts.elastic.co/packages/6.x/yum
gpgcheck=1
gpgkey=https://artifacts.elastic.co/GPG-KEY-elasticsearch
enabled=1
autorefresh=1
type=rpm-md
------
[root@ip-172-31-34-49]# yum install -y java-1.8.0-openjdk
[root@ip-172-31-34-49]# yum install -y logstash kibana elasticsearch
[root@ip-172-31-34-49]# systemctl start elasticsearch
  • logstash-input-cloudwatch_logspluginを導入します。
[root@ip-172-31-34-49]# /usr/share/logstash/bin/logstash-plugin install logstash-input-cloudwatch_logs
Validating logstash-input-cloudwatch_logs
Installing logstash-input-cloudwatch_logs
Installation successful

5. 正規化フィルタ作成

  • logstashのgrok filterで正規化するためのパターン(grok patterns)を作成します。
[root@ip-172-31-34-49]# cd /etc/logstash
[root@ip-172-31-34-49 logstash]# mkdir patterns
[root@ip-172-31-34-49 logstash]# cd patterns/
[root@ip-172-31-34-49 patterns]# vi vpcflowlogs_patterns
# VPC_Flow_Logs
VPCFLOWLOG %{NUMBER:version} %{NOTSPACE:account-id} %{NOTSPACE:interface-id} %{IP:srcaddr} %{IP:dstaddr} %{NOTSPACE:srcport} %{NOTSPACE:dstport} %{NOTSPACE:protocol} %{NUMBER:packets:float} %{NUMBER:bytes:float} %{NOTSPACE:start} %{NOTSPACE:end} %{NOTSPACE:action} %{NOTSPACE:log-status}

【参考】Grok Patternの標準セット

No Grok Pattern 説明 利用シーン 正規表現
1 WORD 単一の単語に一致するパターン - \b\w+\b
2 NUMBER 正または負の整数または浮動小数点数に一致するパターン 正や負、小数点を含む数値 (?:%{BASE10NUM})
3 POSINT 正の整数にマッチするパターン ポート番号等の正の整数 \b(?:[1-9][0-9]*)\b
4 IP IPv4またはIPv6のIPアドレスと一致するパターン IPアドレス (?:%{IPV6}l%{IPV4})
5 NOTSPACE スペース以外のものに一致するパターン スペースやタブ区切りのデータ \S+
6 SPACE 連続する任意の数のスペースに一致するパターン スペースの回数が読めない場合 \s*
7 DATA 限られた量のあらゆる種類のデータとパターンマッチング - .*?
8 GREEDYDATA 残りのすべてのデータに一致するパターン 何が来るか読めない全文字列 .*
※浮動小数点数…1より小さい数値を2進数で分かりやすく表現する方式
  • 次にlogstash.confを作成します。
  • cloudwatchlogsから取得した通信ログを加工し、Elasticsreachに保存します。
/etc/logstash/conf.d/logstash.conf
input {
  cloudwatch_logs {
    region => "ap-southeast-1"
    log_group => [ "vpcflowlogs" ]
    sincedb_path => "/var/lib/logstash/sincedb"
  }
}

filter {
  if "OK" in [message] {
    grok {
      patterns_dir => [ "/etc/logstash/patterns/vpcflowlogs_patterns" ]
      match => { "message" => "%{VPCFLOWLOG}"}
    }
    date {
      match => [ "start","UNIX" ]
      target => "@timestamp"
    }
    date {
      match => [ "start","UNIX" ]
      target => "start_time"
    }
    date {
      match => [ "end","UNIX" ]
      target => "end_time"
    }
    geoip {
      source => "srcaddr"
      target => "src_geoip"
      tag_on_failure => "src_geoip_lookup_failure"
    }
    geoip {
      source => "dstaddr"
      target => "dst_geoip"
      tag_on_failure => "dst_geoip_lookup_failure"
    }
    mutate {
      remove_field => [ "start", 'end' ]
    }
  }
}

output {
  elasticsearch {
    hosts => [ "localhost:9200" ]
    index => "vpcflowlogs-%{+YYYY.MM.dd}"
  }
}
  • Logstashのサービスを起動します。
[root@ip-172-31-34-49]# systemctl start logstash

6. Kibana画面

  • Kibanaにアクセスするためにkibana.ymlを修正し、サービス起動します。
[root@ip-172-31-34-49]# vi /etc/kibana/kibana.yml
server.host: "0.0.0.0"
[root@ip-172-31-34-49]# systemctl start kibana
  • EC2のグローバルIP:5601にWebアクセスします。
  • Kibanaの[Dev Tools]を選択し、PUT _template/vpcflowlogsでvpcflowlogsというIndex生成時に利用するIndex Template(Mapping定義)を作成します。
_template/vpcflowlogs

PUT _template/vpcflowlogs
{
  "index_patterns": ["vpcflowlogs-*"],
  "settings": {
    "number_of_shards": 1,     #shard数はお好みで変更してください
    "number_of_replicas" : 1
  },
  "mappings": {
    "doc" : {
      "properties": {
        "@timestamp": {
          "type": "date"
        },
        "@version" : {
          "type" : "keyword"
        },
        "account-id" : {
          "type" : "keyword"
        },
        "action" : {
          "type" : "keyword"
          },
        "bytes" : {
          "type" : "float"
        },
        "cloudwatch_logs" : {
          "properties" : {
            "event_id" : {
              "type" : "keyword"
            },
            "ingestion_time" : {
              "type" : "date"
            },
            "log_group" : {
              "type" : "keyword"
            },
            "log_stream" : {
              "type" : "keyword"
            }
          }
        },
        "dst_geoip" : {
          "properties" : {
            "city_name" : {
              "type" : "keyword"
            },
            "continent_code" : {
              "type" : "keyword"
            },
            "country_code2" : {
              "type" : "keyword"
            },
            "country_code3" : {
              "type" : "keyword"
            },
            "country_name" : {
              "type" : "keyword"
            },
            "ip" : {
              "type" : "ip"
            },
            "latitude" : {
              "type" : "float"
            },
            "location" : {
              "properties" : {
                "lat" : {
                  "type" : "geo_point"
                },
                "lon" : {
                  "type" : "geo_point"
                }
              }
            },
            "longitude" : {
              "type" : "float"
            },
            "postal_code" : {
              "type" : "keyword"
            },
            "region_code" : {
              "type" : "keyword"
            },
            "region_name" : {
              "type" : "keyword"
            },
            "timezone" : {
              "type" : "keyword"
            }
          }
        },
        "dstaddr" : {
          "type" : "ip"
        },
        "dstport" : {
          "type" : "keyword"
        },
        "end_time" : {
          "type" : "date"
        },
        "interface-id" : {
          "type" : "keyword"
        },
        "log-status" : {
          "type" : "keyword"
        },
        "message" : {
          "type" : "text"
        },
        "packets" : {
          "type" : "float"
        },
        "protocol" : {
          "type" : "keyword"
        },
        "src_geoip" : {
          "properties" : {
            "city_name" : {
              "type" : "keyword"
            },
            "continent_code" : {
              "type" : "keyword"
            },
            "country_code2" : {
              "type" : "keyword"
            },
            "country_code3" : {
              "type" : "keyword"
            },
            "country_name" : {
              "type" : "keyword"
            },
            "dma_code" : {
              "type" : "long"
            },
            "ip" : {
              "type" : "ip"
            },
            "latitude" : {
              "type" : "float"
            },
            "location" : {
              "properties" : {
                "lat" : {
                  "type" : "geo_point"
                },
                "lon" : {
                  "type" : "geo_point"
                }
              }
            },
            "longitude" : {
              "type" : "float"
            },
            "postal_code" : {
              "type" : "keyword"
            },
            "region_code" : {
              "type" : "keyword"
            },
            "region_name" : {
              "type" : "keyword"
            },
            "timezone" : {
              "type" : "keyword"
            }
          }
        },
        "srcaddr" : {
          "type" : "ip"
        },
        "srcport" : {
          "type" : "keyword"
        },
        "start_time" : {
          "type" : "date"
        },
        "tags" : {
          "type" : "keyword"
        },
        "version" : {
          "type" : "keyword"
        }
      }
    }
  }
}

※Index Settingsで定義したMapping定義でマッチしないと以下のようなエラーがlogstash-plain.logに出力されます。

[2019-02-25T01:26:41,456][WARN ][logstash.outputs.elasticsearch] Could not index event to Elasticsearch. {:status=>400, :action=>["index", {:_id=>nil, :_index=>"vpcflowlogs-2019.02.24", :_type=>"doc", :routing=>nil}, #<LogStash::Event:0x41fcd605>], :response=>{"index"=>{"_index"=>"vpcflowlogs-2019.02.24", "_type"=>"doc", "_id"=>"yuFUIGkBPPD_NEFre_Eo", "status"=>400, "error"=>{"type"=>"illegal_argument_exception", "reason"=>"Rejecting mapping update to [vpcflowlogs-2019.02.24] as the final mapping would have more than 1 type: [_doc, doc]"}}}}
  • Kibanaの[Management] > [Index Patterns]で[Create Index pattern]を選択します。
  • [Index pattern]にvpcflowlogs-*とIndex名を指定し、[Next step]を選択します。


  • [Time Filter field name]に@timestampを選択し、[Create index pattern]を選択します。


  • [Discover]画面でログが検索出来るようになっていると思います。
  • ログの中身は以下のような感じです。
JSONフォーマット
{
  "_index": "vpcflowlogs-2019.02.24",
  "_type": "doc",
  "_id": "1dnyHmkBvXrxnkIMecco",
  "_version": 1,
  "_score": null,
  "_source": {
    "version": "2",
    "protocol": "6",
    "tags": [
      "dst_geoip_lookup_failure"
    ],
    "bytes": 1098,
    "log-status": "OK",
    "dstport": "5601",
    "@timestamp": "2019-02-24T09:58:29.000Z",
    "cloudwatch_logs": {
      "log_group": "vpcflowlogs",
      "event_id": "34588507295341659901605779663883067398582880181540093985",
      "ingestion_time": "2019-02-24T09:59:34.678Z",
      "log_stream": "eni-0bf6a7b1e940269a3-all"
    },
    "account-id": "<AWSアカウント>",
    "action": "ACCEPT",
    "message": "2 <AWSアカウント> eni-0bf6a7b1e940269a3 <SrcIP> 172.31.6.143 63374 5601 6 6 1098 1551002309 1551002342 ACCEPT OK",
    "src_geoip": {
      "postal_code": "501-0115",
      "longitude": 136.7222,
      "region_name": "Gifu",
      "country_name": "Japan",
      "country_code2": "JP",
      "ip": "<SrcIP>",
      "country_code3": "JP",
      "location": {
        "lat": 35.3911,
        "lon": 136.7222
      },
      "timezone": "Asia/Tokyo",
      "region_code": "21",
      "latitude": 35.3911,
      "city_name": "Gifu City",
      "continent_code": "AS"
    },
    "dstaddr": "172.31.6.143",
    "interface-id": "eni-0bf6a7b1e940269a3",
    "start_time": "1551002309",
    "dst_geoip": {},
    "@version": "1",
    "srcport": "63374",
    "packets": 6,
    "end_time": "1551002342",
    "srcaddr": "<SrcIP>"
  },
  "fields": {
  "@timestamp": [
    "2019-02-24T09:58:29.000Z"
  ],
  "cloudwatch_logs.ingestion_time": [
    "2019-02-24T09:59:34.678Z"
  ]
  },
  "sort": [
    1551002309000
  ]
}

まとめ

logstash.confのfilter区でif "OK" in [message] とすることでlog-statusのOKのものだけをElasticsearchに入れて分析出来るようにしました。NODATAやSKIPDATAのログは多くの項目がハイフン(-)のため、データ型が合わずElasticsearchには入ってこないはずですが、念のため。。
