Tello-Pythonのサンプル「Tello_Video_With_Pose_Recognition」を動かす

はじめに

このページは,

公式SDK「Tello-Python」を試そう

の1ページです.
全体を見たい場合は上記ページへお戻りください.

概要

DJI公式のTello用Pythonサンプルプログラム「Tello-Python」のうち,

 Tello_Video_With_Pose_Recognition

を試す方法を記述します.

「Tello_Video」に対してPose_Recognitionという名前が付いている通り,GUIはほぼTello_Videoと同じです.
異なるのは,Telloのカメラに写った人物の手足のポーズを機械学習で認識します.そのポーズに応じて着陸や前後移動を行います.

DJI製品で言うところの「ジェスチャー コントロール」みたいなプログラムですね.

マシンパワーが無い非力なPCではハングアップするので気をつけてください.
Raspberry Piでは無理です...
かなりハイエンドでメモリが潤沢なPCでないと快適動作はしない様です.

前提条件

ホームフォルダにTello-Pythonがインストールされているという前提で話を進めます.

Linuxマシンであれば /home/(ユーザー名)/ に,Tello-Pythonというフォルダがあることになります.

詳しくは Tello-Pythonのダウンロード を御覧ください.

ディレクトリの移動

まずはコンソール(端末)を開き,以下のコマンドを打って,フォルダを移動します.

cd(change_directory)
$ cd Tello-Python

lsコマンドでフォルダの中にあるファイルを見てみると,

Linux:lsの結果
$ ls
LICENSE.md               Tello_Video
README.md                Tello_Video_With_Pose_Recognition
Single_Tello_Test        doc
TelloPython_FAQ(CH).txt  tello_state.py
TelloPython_FAQ.txt      tello_video_dll(ForWin64).zip

Tello_Video_With_Pose_Recognition というディレクトリがあることがわかります.
更にディレクトリ移動しましょう.

Tello_Videoへ移動
$ cd Tello_Video_With_Pose_Recognition

lsコマンドでTello_Video_With_Pose_Recognitionの中を見てみると,

Tello_Video_With_Pose_Recognitionの中身
$ ls
LICENSE.md  h264decoder  install  model     tello_control_ui.py
README.md   img          main.py  tello.py  tello_pose.py

「Tello_Video」とほぼ同じファイル構成になっていますが,2箇所異なるのはtello_pose.pyというファイル,model というディレクトリがある点です.

このpyファイルとディレクトリは,カメラ映像に写った人物のポーズを計算する機械学習に使用します.
pyファイルでOpenCVの機械学習ライブラリを使用した画像処理が書かれています.
modelディレクトリには学習済みモデルを格納します.
Tello-Pythonをダウンロードしただけでは学習済みモデルファイルはありませんので,次項でダウンロード作業を行います.

また,今回もinstallh264decoderというディレクトリがありますが,「Tello_Video」で必要な環境構築は終わっています.
したがって「Tello_Video」でビルドしたlibh264decoder.soをコピーしてくるだけで済みます.

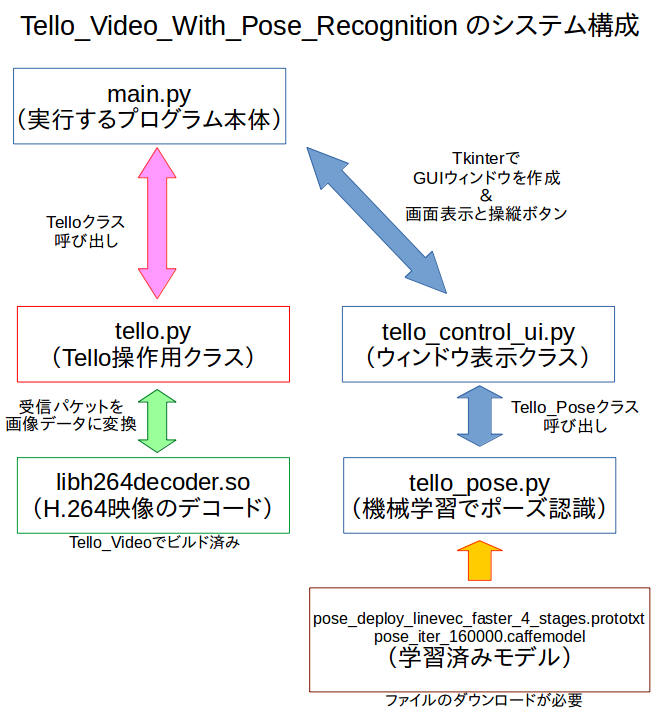

全体の構成は下図の様になっています.

Tello_Video_With_Pose_Recognitionの準備

プログラムを動かすために,以下の2つの作業が必要です.

  • Tello_Videoからlibh264decoder.soをコピー
  • ポーズ認識用の学習済みファイルのダウンロード

libh264decoder.soをコピー

Tello_Video_With_Pose_Recognitionにもinstall/Linux/linux_install.shはありますが,libh264decoder.soは既に「Tello_Video」でビルドしましたから,再度ビルドする必要はありません.コピーしてきましょう.

Tello_Videoからlibh264decoder.soをコピー
$ cp ../Tello_Video/libh264decoder.so ./

機械学習ファイルのダウンロード

modelディレクトリに入り,lsでファイルを確認すると,

modelディレクトリの中
$ cd model
$ ls
getModels.bat  getModels.sh  pose

getModels.shというファイルがあることが分かります.
これに実行権限を与えて,実行することで,必要な学習済みモデルをダウンロードするることができます.

getModels.shに実行権限を与えて,実行する
$ chmod +x getModels.sh
$ ./getModels.sh
--2019-09-25 16:01:27--  http://posefs1.perception.cs.cmu.edu/OpenPose/models/pose/mpi/pose_iter_160000.caffemodel
posefs1.perception.cs.cmu.edu (posefs1.perception.cs.cmu.edu) をDNSに問いあわせています... 128.2.176.37
posefs1.perception.cs.cmu.edu (posefs1.perception.cs.cmu.edu)|128.2.176.37|:80 に接続しています... 接続しました。
HTTP による接続要求を送信しました、応答を待っています... 200 OK
長さ: 205950363 (196M) [text/plain]
`pose/mpi/pose_iter_160000.caffemodel' に保存中

pose_iter_160000.caffemodel     8%[==>              ]  16.14M   456KB/s    残り7m 26s

学習済みモデルのファイルpose_iter_160000.caffemodelは200MBあるので時間がかかります.ゆっくり待つと良いでしょう.ダウンロード途中でPCがサスペンドしないよう気をつけましょう.

ダウンロードしているのはファイル名が示す通り,機械学習ライブラリ「Caffe」のファイルです.

main.pyの実行

それでは,Telloの電源を入れて,WiFi接続を確認したら,
main.pyを実行してみましょう.

Tello_Videoの実行
$ python main.py

実行結果

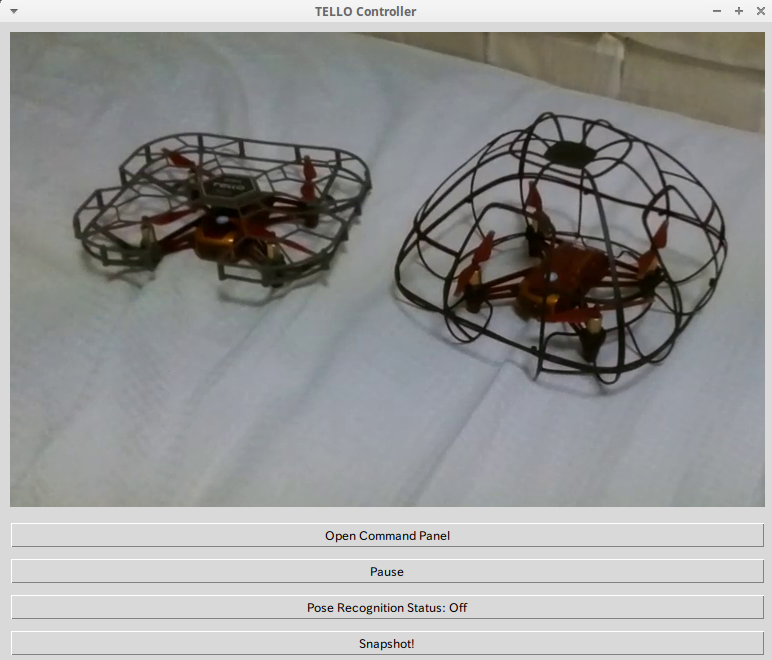

Telloとうまく接続できていれば,下の写真のような画面が表示されます.
「Tello_Video」の時のウィンドウに似ていますが,Pose Recognition Status: Offというボタンが増えているのが分かります.
このボタンが,機械学習で人物のポーズ認識をする機能のON/OFFスイッチになっています.

それ以外の使い方は「Tello_Video」と同じです.

ポーズ認識機能を使う

離陸は手動で行います.「Command Panel」をオープンして「Takeoff」ボタンを押してください.

Pose Recognition Status: Off」のボタンを押し,ボタンのテキストが
Pose Recognition Status: On」となれば,動作中です.

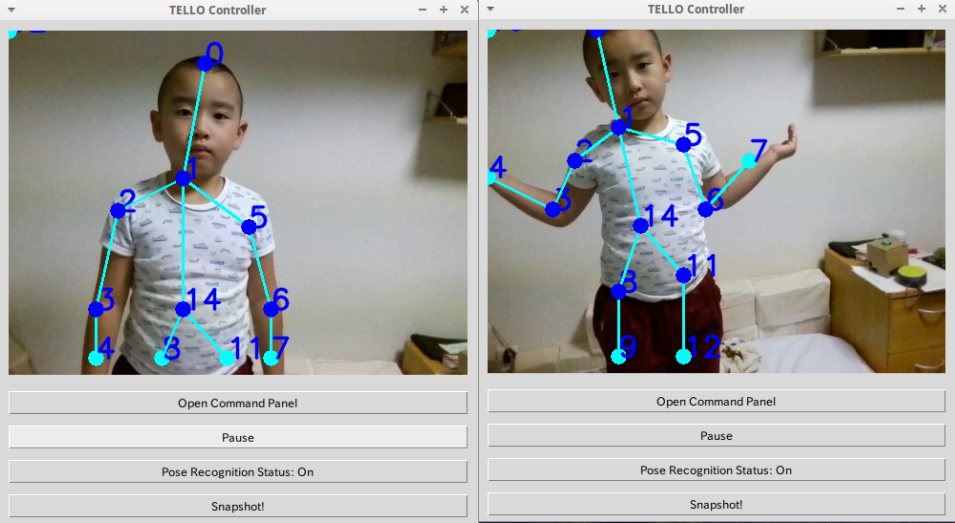

ポーズ認識が機能すると,下図の様に人物に合わせて骨格モデルが表示されます.

認識したポーズが,プログラム中の条件と一致すると,Telloが動作するようになっています.

有効なポーズは3パターンあります.

  • 腕を下ろしたポーズ「ダウン45度」 - 後進
  • 腕を水平に広げたポーズ「フラット」 - 前進
  • 肘を曲げたポーズ「V」 - 着陸

tello_pose.pyの中に記述されたものを以下に示します.

ダウン45度
腕をホールド
こんな風:
        |
      / | \
       / \
フラット
腕を水平に
こんな風:
      _ _|_ _
         |
        / \
肩と肘を正しい角度に
こんな風:
        |
      \/|\/
       / \

という事は,全身が映る距離でなければならないので,少し離れる必要がありますね.

おわりに

今回は「Tello_Video_With_Pose_Recognition」の使用法を解説しました.

機械学習の部分以外はTello_Videoと同じなので,特筆すべき事はありません.
tello_pose.pyの中身を読み解けば,他のポーズを追加することもできそうですが,
筆者のPCでは重すぎて全然試せません...
