はじめに
ここでは、 ブレッドボード について解説します。
目次へ戻るには ここ をクリック
※本ページは実験のテキストです。
ブレッドボード

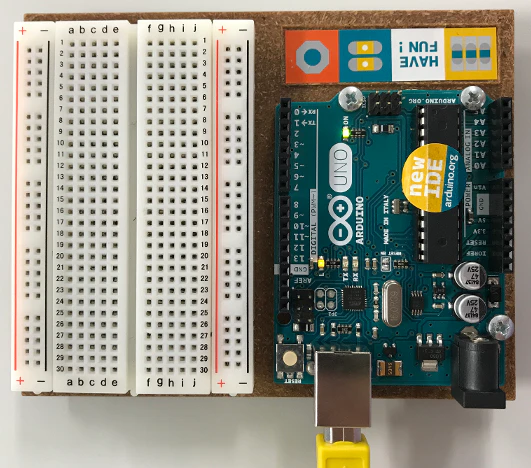

本実験で使用するArduinoスターターキットでは，Arduino本体の横に『ブレッドボード』が付いています．
参考URL：wikipedia "ブレッドボード"
ブレッド・ボード（食用のパンの板）という呼び方は最近使われているもので，
筆者の時代には「ソルダーレス・ボード(ハンダ付け不要ボード)」と読んでいました．
ジャンパー線を差し込むだけで電子回路が作れ，すぐに実験ができるので，
「ハンダ付け不要ボード」や「プロトタイピング・ボード」の方が意味としてはしっくり来るのですが，
何故か「パンのボード」で通じるのが電子工作の世界なのです．．．
ブレッドボードの構造

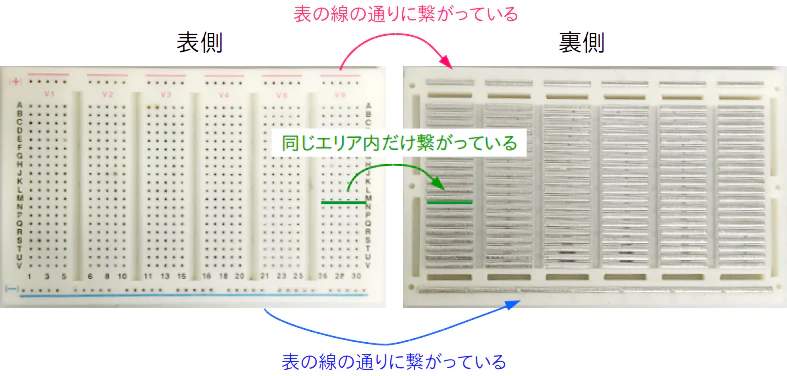

ブレッドボードの表と裏を見比べてみましょう．
裏側には金属板があり，どこが繋がっている（＝通電する）のか一目で分かりますね．
ブレッドボードは，一般的に以下の仕様になっています．
- 赤線が引かれている部分には電源のプラス端子を接続する
- 青線が引かれている部分には電源のマイナス端子を接続する
- 実際の配線を行う領域は， 溝 に対して直行する方向に繋がっている
溝の左右は繋がっていません．

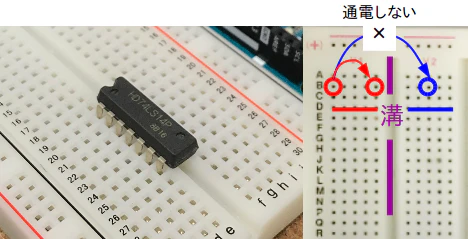

というのは，下図の様にICを置いた時に，もし溝の左右が通電する仕様になっていたらICが壊れてしまいます．
赤丸同士は通電しますが，赤丸と青丸とは絶縁していなければなりません．
配線例

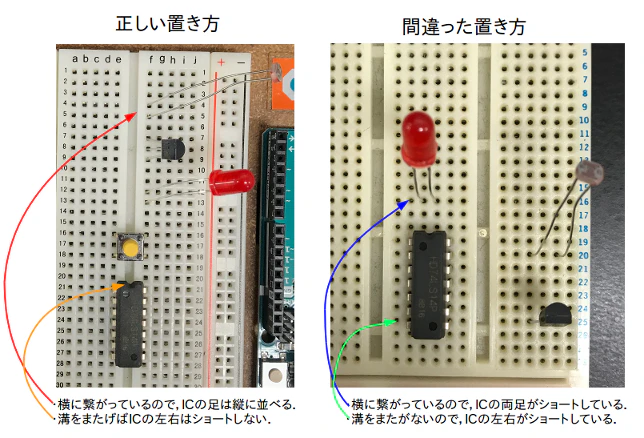

次の図を見て，なぜ間違っているか理解できますか？
LEDや抵抗の両足をショートする使い方はありません．
ICの右側と左側をショートさせて使うのならば，最初からこんな形に作る必要がありません．
様々なブレッドボード

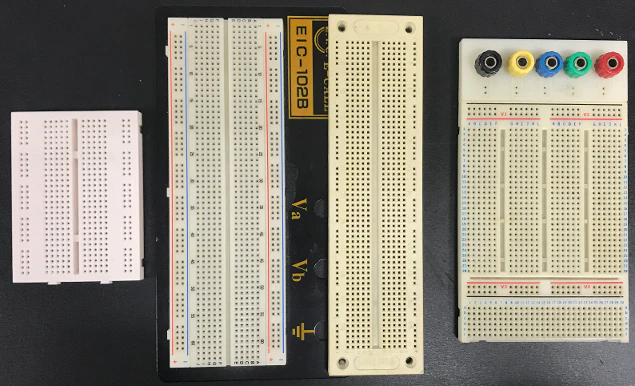

ブレッドボードには様々な種類がありますが，「＋ーの電源用のエリア」「溝のあるエリア」のルールは皆同じです．
おわりに
今回はブレッドボードの説明をしました．
ブレッドボードは両面テープが貼られて板に貼り付けられている事が多いです．
裏側を見る機会はなかなか無いのですが，見れば一目で構造を理解できますね．
「百聞は一見に如かず」です．
