Raspberry Pi 3B+ と Olimex ARM-USB-OCD-H の接続

目的

Raspberry Pi 3B+ と Olimex ARM-USB-OCD-H を接続してデバッグできるようにする

設定するもの

• ホストPC（Ubuntu 20.04.4 LTS)
• ターゲット（Raspberry Pi 3B+）
• デバッガ（ARM-USB-OCD-H）

Olimex ARM-USB-OCD-Hとは

2V未満の用途にも使いたいのでこれを選びました。価格は、税込み7700円。

ホストPC

OpenOCDのインストール

パッケージは0.10系なので、0.11系のソースコードをダウンロードしてインストールしました。

$ git clone https://git.code.sf.net/p/openocd/code openocd-code

ビルドに必要なライブラリをインストールします。

$ sudo apt-get install libusb-1.0.0-dev libftdi-dev

ビルドします。configureのオプションはちゃんと調べず適当です。

$ cd openocd-code
$ ./bootstrap
$ ./configure --prefix=/opt/openocd --enable-ftdi --enable-armjtagew --enable-bcm2835gpio
$ make -j8
$ sudo make install

/opt/openocd/bin を PATH に追加しておきます。

udevの設定

一般ユーザでデバイスにアクセスできるように以下の設定をします。

$ sudo vi /etc/udev/rules.d/99-openocd.rules

中身は以下

SUBSYSTEM=="usb", ATTR{idVendor}=="15ba", ATTR{idProduct}="002b", MODE="0666"

ターゲットの設定

あらかじめSDカードにRaspbianをインストールしています。

/boot/config.txtに以下の設定を追加します。ホストPCでSDカードをマウントして編集でもよいし、RaspberryPiを起動して編集でも良いです。私はJTAGとは別にUARTもつないでいるので以下の設定になっています。

[all]
enable_uart=1
uart_2ndstage=1
enable_jtag_gpio=1

ターゲットとデバッガの接続（私のハマりポイント）

下図は、デバッガ本体のピン配置です。今回私はリボンケーブルとターゲットを接続したので、左右を入れ替える必要がありました（ここでハマった）。

ターゲット本体のピン配置は以下を参照しました。

Host	Target (コネクタを右側にしたときの場所）
1 VREF	GPIO-17（上から9番目左）
3 TRST	GPIO-22（上から8番目左）
5 TDI	GPIO-26（下から2番目左）
7 TMS	GPIO-27（上から7番目左）
9 TCK	GPIO-25（上から11番目右）
11 RTCK	GPIO-23（上から8番目右）
13 TDO	GPIO-24（上から9番目右）
18 GND	Ground（下から1番目左など）

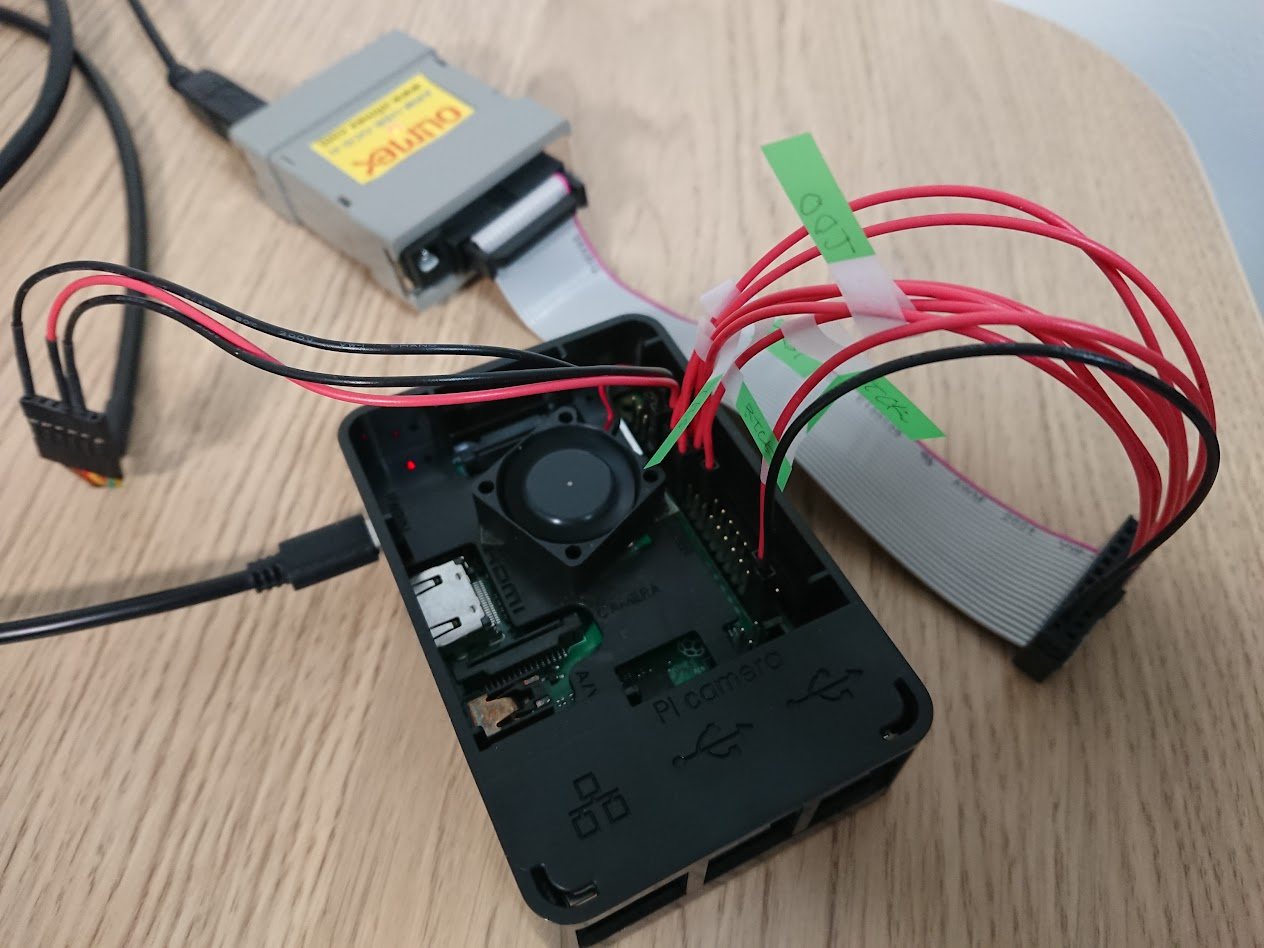

結果こんな感じです。

別角度から。

起動

ターゲットに電源を投入後、デバッガをホストにUSB接続します。

ホストで以下のコマンドを実行します。

$ openocd -f /opt/openocd/share/openocd/scripts/interface/ftdi/olimex-arm-usb-ocd-h.cfg -f /opt/openocd/share/openocd/scripts/target/bcm2837.cfg
Open On-Chip Debugger 0.11.0+dev-00626-g92c4e634d (2022-03-25-00:39)
Licensed under GNU GPL v2
For bug reports, read
	http://openocd.org/doc/doxygen/bugs.html
Info : auto-selecting first available session transport "jtag". To override use 'transport select <transport>'.
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : clock speed 4000 kHz
Info : JTAG tap: bcm2837.cpu tap/device found: 0x4ba00477 (mfg: 0x23b (ARM Ltd), part: 0xba00, ver: 0x4)
Info : bcm2837.cpu0: hardware has 6 breakpoints, 4 watchpoints
Info : bcm2837.cpu1: hardware has 6 breakpoints, 4 watchpoints
Info : bcm2837.cpu2: hardware has 6 breakpoints, 4 watchpoints
Info : bcm2837.cpu3: hardware has 6 breakpoints, 4 watchpoints
Info : gdb port disabled
Info : starting gdb server for bcm2837.cpu0 on 3333
Info : Listening on port 3333 for gdb connections
Info : starting gdb server for bcm2837.cpu1 on 3334
Info : Listening on port 3334 for gdb connections
Info : starting gdb server for bcm2837.cpu2 on 3335
Info : Listening on port 3335 for gdb connections
Info : starting gdb server for bcm2837.cpu3 on 3336
Info : Listening on port 3336 for gdb connections

新たにターミナルを立ち上げ、openocdにtelnetで接続します。

$ telnet localhost 4444
Trying 127.0.0.1...
Connected to localhost.
Escape character is '^]'.
Open On-Chip Debugger
> reg
===== Aarch64 registers
(0) x0 (/64)
(1) x1 (/64)
(2) x2 (/64)
(3) x3 (/64)
(4) x4 (/64)
(5) x5 (/64)
(6) x6 (/64)
(7) x7 (/64)
(8) x8 (/64)
~省略~

以上です。

おまけ

OpenOCD 0.10

パッケージでインストールした OpenOCD 0.10 では以下のエラーが出て解消できませんでした。（設定やJTAGの結線が悪かった可能性もある）

Warn : Haven't made progress in mpsse_flush() for 2126ms.
Warn : Haven't made progress in mpsse_flush() for 4166ms.
Warn : Haven't made progress in mpsse_flush() for 8247ms.
Warn : Haven't made progress in mpsse_flush() for 16152ms.
Warn : Haven't made progress in mpsse_flush() for 32217ms.

JTAGの結線

JTAGの結線でハマりました。接続を間違えていると以下のようなエラーが出ます。

Open On-Chip Debugger 0.11.0+dev-00626-g92c4e634d (2022-03-25-00:39)
Licensed under GNU GPL v2
For bug reports, read
	http://openocd.org/doc/doxygen/bugs.html
Info : auto-selecting first available session transport "jtag". To override use 'transport select <transport>'.
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : clock speed 4000 kHz
Error: JTAG scan chain interrogation failed: all zeroes
Error: Check JTAG interface, timings, target power, etc.
Error: Trying to use configured scan chain anyway...
Error: bcm2837.cpu: IR capture error; saw 0x00 not 0x01
Warn : Bypassing JTAG setup events due to errors
Error: Invalid ACK (0) in DAP response
