root/drivers/nvdimm を読んでみよう

この記事はLinux Advent Calendar 2019の7日目です。

ううう、レベル低くて申し訳ないですが、これが自分の実力ということで！！

はじめに

簡単な自己紹介

普段は、某家電メーカーで、色々低レベルなプログラムを書いています。
お仕事は、OSなしから、Linuxまででございますね…。

ちょっと気になったのでNVDIMMの実装について、簡単にまとめておこうと思いました。

そもそもNVDIMMとは?

Non-volatile DIMM、つまり「不揮発なDIMM」ですね。

NVDIMM」のすゝめ　が非常にわかりやすいです！

Linux Kernelでは、どんな機能を提供しているのか？

@YasunoriGoto1 さんがNVDIMMに関して非常に有責な情報をまとめております。
（書き始める前に見つけたら、この記事別のネタになっていましたね…）

不揮発メモリ(NVDIMM)とLinuxの対応動向について

このページでは何を説明するのか？

今回はこのコードあたりを「なんか楽しそう」なところだけつまみ食いして読んでいきます。
ブロックデバイスとして扱おう、の巻ですね。

今回のまとめ

linux kernelのNVDIMM実装は、root/drivers/nvdimm だけでなく、drivers/acpi/nfit とかにも散らばっているから、
「ちょっと読んだだけで、わかるかも！」という淡い期待は捨てよう。

と、いうことで、なまあたたかーい目で見ていただければ幸いでございます。

---

本編。

root/drivers/nvdimm の構成

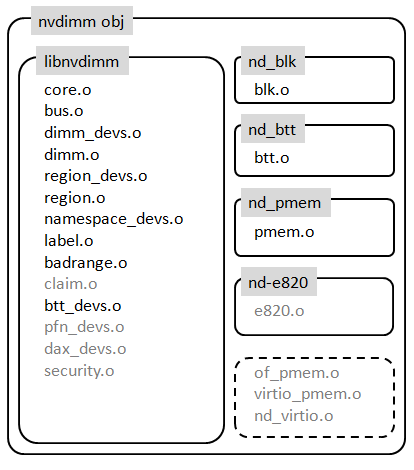

最初に、Makefileに基づいて、構造を分類するとこんな感じになります。

---

ブロックデバイスとしてアクセスしよう！

ブロックデバイスとしてLinux kernelが認識する手順は以下の通り。

blk.c

module_init(nd_blk_init)
⇒ nd_driver_register(&nd_blk_driver);
⇒ nd_blk_driver = { .probe = nd_blk_probe, ... }
⇒ nsblk_attach_disk(nsblk)

static int nsblk_attach_disk(struct nd_namespace_blk *nsblk)
  struct request_queue *q;
  q = blk_alloc_queue(GFP_KERNEL);

  if (devm_add_action_or_reset(dev, nd_blk_release_queue, q))
      return -ENOMEN;
  blk_queue_make_request(q, nd_blk_make_request); // (1)
  blk_queue_max_hw_sectors(q, UINT_MAX); // (2)
  blk_queue_logical_block_size(q, nsblk_sector_size(nsblk));
  q->queuedata = nsblk;

  set_capacity(disk, available_disk_size >> SECTOR_SHIFT);
  device_add_disk(dev, disk, NULL);

(1)nd_blk_make_request()

static blk_qc_t nd_blk_make_request(struct request_queue *q, struct bio *bio) の中身はこんな感じ

do_acct = nd_iostat_start(bio, &start);

bio_for_each_segment(bvec, bio, iter) {
  err = nsblk_do_bvec(nsblk, bip, bvec.bv_page, len,
                      bvec.bv_offset, rw, iter.bi_sector);

if (do_acct)
    nd_iostat_end(bio, start);

nd_iostat_start() と、nd_iostat_end() の中身は特に新しいことはやっていないので ( https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/tree/drivers/nvdimm/nd.h?h=linux-5.3.y ) 説明省略し…。
ポイントはどう見てもnsblk_do_bvec()ですね！

static int nsblk_do_bvec(struct nd_namespace_blk *nsblk,
        struct bio_integrity_payload *bip, struct page *page,
        unsigned int len, unsigned int off, int rw, sector_t sector)
{
    while (len) {
        unsigned int cur_len;

        iobuf = kmap_atomic(page);
        err = ndbr->do_io(ndbr, dev_offset, iobuf + off, cur_len, rw);
        kunmap_atomic(iobuf);

        if (bip) {
            err = nd_blk_rw_integrity(nsblk, bip, lba, rw);
            if (err)
                return err;
        }
        len -= cur_len;
        off += cur_len;
        sector += sector_size >> SECTOR_SHIFT;
    }

    return err;
}

この、do_io はどこから？

nd_region_create()
⇒ to_blk_region_desc(ndr_desc);
⇒ ndbr->do_io = ndbr_desc->do_io;

ndbr_desc->do_ioの実装を探すと…。

drivers/acpi/nfit/core.c の中に繋がってる…
そこを手繰ると、ここでようやく、blkに対するWrite/Readコマンドがメモリコピーに置き換わりました！
これで、ブロックデバイスとしてアクセスする道筋が通りました。

acpi_desc->blk_do_io = acpi_nfit_blk_region_do_io;

ndbr_desc->enable = acpi_nfit_blk_region_enable;
ndbr_desc->do_io = acpi_desc->blk_do_io;

static int acpi_nfit_blk_region_do_io(struct nd_blk_region *ndbr,
        resource_size_t dpa, void *iobuf, u64 len, int rw)
{
    lane = nd_region_acquire_lane(nd_region);
    while (len) {
        u64 c = min(len, mmio->size);

        rc = acpi_nfit_blk_single_io(nfit_blk, dpa + copied,
                iobuf + copied, c, rw, lane);
        if (rc)
            break;

        copied += c;
        len -= c;
    }
    nd_region_release_lane(nd_region, lane);

    return rc;
}

static int acpi_nfit_blk_single_io(struct nfit_blk *nfit_blk,
        resource_size_t dpa, void *iobuf, size_t len, int rw,
        unsigned int lane)
{
    write_blk_ctl(nfit_blk, lane, dpa, len, rw);
    while (len) {
＜略＞

        if (rw)
            memcpy_flushcache(mmio->addr.aperture + offset, iobuf + copied, c);
        else {
            if (nfit_blk->dimm_flags & NFIT_BLK_READ_FLUSH)
                arch_invalidate_pmem((void __force *)
                    mmio->addr.aperture + offset, c);

            memcpy(iobuf + copied, mmio->addr.aperture + offset, c);
        }

        copied += c;
        len -= c;
    }

    if (rw)
        nvdimm_flush(nfit_blk->nd_region, NULL);

    rc = read_blk_stat(nfit_blk, lane) ? -EIO : 0;
    return rc;
}

(2)バルクのパラメータは？

blk_queue_max_hw_sectors(q, UINT_MAX); とあるが、これはNVDIMMが特に管理単位がないから、セクタ数上限はなしよ・・・という扱いにしているのかな？と思われる。

blk_queue_logical_block_size(q, nsblk_sector_size(nsblk)); は、容量をゲットしてサイズセットしているはずだけど…

static u32 nsblk_sector_size(struct nd_namespace_blk *nsblk)
{
    return nsblk->lbasize - nsblk_meta_size(nsblk);
}

nsblk->lbasize = __le64_to_cpu(nd_label->lbasize);

nd_label->lbasize = __cpu_to_le64(nspm->lbasize);

nspm->lbasize = __le64_to_cpu(label0->lbasize);

??? よくわからなかった… パース！

ところで、NVDIMMはブロックデバイスとして扱えるの？

あれ？block_device_operationsが…

blk.c

static const struct block_device_operations nd_blk_fops = {
    .owner = THIS_MODULE,
    .revalidate_disk = nvdimm_revalidate_disk,
};

これだとアクセスできない？ということで、もうちょっと読んでみる。

どこからアクセスできそうかな？

blk.c

static int nd_blk_probe(struct device *dev)
{
    struct nd_namespace_common *ndns;
    struct nd_namespace_blk *nsblk;

    ndns = nvdimm_namespace_common_probe(dev);
    if (IS_ERR(ndns))
        return PTR_ERR(ndns);

    nsblk = to_nd_namespace_blk(&ndns->dev);
    nsblk->size = nvdimm_namespace_capacity(ndns);
    dev_set_drvdata(dev, nsblk);

    ndns->rw_bytes = nsblk_rw_bytes;
    if (is_nd_btt(dev))
        return nvdimm_namespace_attach_btt(ndns);
    else if (nd_btt_probe(dev, ndns) == 0) {
        /* we'll come back as btt-blk */
        return -ENXIO;
    } else
        return nsblk_attach_disk(nsblk);
}

fops->rw_pageが生えた！

btt.c

int nvdimm_namespace_attach_btt(struct nd_namespace_common *ndns)
{
    struct nd_btt *nd_btt = to_nd_btt(ndns->claim);
    struct nd_region *nd_region;
    struct btt_sb *btt_sb;
    struct btt *btt;
    size_t rawsize;

＜略＞
    nd_region = to_nd_region(nd_btt->dev.parent);
    btt = btt_init(nd_btt, rawsize, nd_btt->lbasize, nd_btt->uuid,
            nd_region);
    if (!btt)
        return -ENOMEM;
    nd_btt->btt = btt;

    return 0;
}

static struct btt *btt_init(struct nd_btt *nd_btt, unsigned long long rawsize,
        u32 lbasize, u8 *uuid, struct nd_region *nd_region)
{
＜略＞
    ret = btt_blk_init(btt);
    if (ret) {
        dev_err(dev, "init: error in blk_init: %d\n", ret);
        return NULL;
    }

    btt_debugfs_init(btt);

    return btt;
}

static const struct block_device_operations btt_fops = {
    .owner =        THIS_MODULE,
    .rw_page =      btt_rw_page,
    .getgeo =       btt_getgeo,
    .revalidate_disk =  nvdimm_revalidate_disk,
};

static int btt_blk_init(struct btt *btt)
{
    struct nd_btt *nd_btt = btt->nd_btt;
    struct nd_namespace_common *ndns = nd_btt->ndns;

＜略＞

    nvdimm_namespace_disk_name(ndns, btt->btt_disk->disk_name);
    btt->btt_disk->first_minor = 0;
    btt->btt_disk->fops = &btt_fops;
    btt->btt_disk->private_data = btt;
    btt->btt_disk->queue = btt->btt_queue;
    btt->btt_disk->flags = GENHD_FL_EXT_DEVT;
    btt->btt_disk->queue->backing_dev_info->capabilities |=
            BDI_CAP_SYNCHRONOUS_IO;

＜略＞
}

fops->rw_pageから、さっきのnsblk_rw_bytesに繋がった！

btt.c

static int btt_rw_page(struct block_device *bdev, sector_t sector,
        struct page *page, unsigned int op)
{
    struct btt *btt = bdev->bd_disk->private_data;
    int rc;
    unsigned int len;

    len = hpage_nr_pages(page) * PAGE_SIZE;
    rc = btt_do_bvec(btt, NULL, page, len, 0, op, sector);
    if (rc == 0)
        page_endio(page, op_is_write(op), 0);

    return rc;
}

static int btt_do_bvec(struct btt *btt, struct bio_integrity_payload *bip,
            struct page *page, unsigned int len, unsigned int off,
            unsigned int op, sector_t sector)
{
    int ret;

    if (!op_is_write(op)) {
        ret = btt_read_pg(btt, bip, page, off, sector, len);
        flush_dcache_page(page);
    } else {
        flush_dcache_page(page);
        ret = btt_write_pg(btt, bip, sector, page, off, len);
    }

    return ret;
}

static int btt_read_pg(struct btt *btt, struct bio_integrity_payload *bip,
            struct page *page, unsigned int off, sector_t sector,
            unsigned int len)
{
    int ret = 0;
    int t_flag, e_flag;
    struct arena_info *arena = NULL;
    u32 lane = 0, premap, postmap;

    while (len) {
＜略＞
        ret = btt_map_read(arena, premap, &postmap, &t_flag, &e_flag,
                NVDIMM_IO_ATOMIC);
        if (ret)
            goto out_lane;

＜略＞
}

static int btt_map_read(struct arena_info *arena, u32 lba, u32 *mapping,
            int *trim, int *error, unsigned long rwb_flags)
{
＜略＞

    ret = arena_read_bytes(arena, ns_off, &in, MAP_ENT_SIZE, rwb_flags);

＜略＞
}

static int arena_read_bytes(struct arena_info *arena, resource_size_t offset,
        void *buf, size_t n, unsigned long flags)
{
    struct nd_btt *nd_btt = arena->nd_btt;
    struct nd_namespace_common *ndns = nd_btt->ndns;

    /* arena offsets may be shifted from the base of the device */
    offset = adjust_initial_offset(nd_btt, offset);
    return nvdimm_read_bytes(ndns, offset, buf, n, flags);
}

include/nd.h

/**
 * nvdimm_read_bytes() - synchronously read bytes from an nvdimm namespace
 * @ndns: device to read
 * @offset: namespace-relative starting offset
 * @buf: buffer to fill
 * @size: transfer length
 *
 * @buf is up-to-date upon return from this routine.
 */
static inline int nvdimm_read_bytes(struct nd_namespace_common *ndns,
        resource_size_t offset, void *buf, size_t size,
        unsigned long flags)
{
    return ndns->rw_bytes(ndns, offset, buf, size, READ, flags);
}

ndns->rw_bytes = nsblk_rw_bytes; なので…

blk.c

static int nsblk_rw_bytes(struct nd_namespace_common *ndns,
        resource_size_t offset, void *iobuf, size_t n, int rw,
        unsigned long flags)
{
    struct nd_namespace_blk *nsblk = to_nd_namespace_blk(&ndns->dev);
    struct nd_blk_region *ndbr = to_ndbr(nsblk);
    resource_size_t dev_offset;

    dev_offset = to_dev_offset(nsblk, offset, n);

    if (unlikely(offset + n > nsblk->size)) {
        dev_WARN_ONCE(&ndns->dev, 1, "request out of range\n");
        return -EFAULT;
    }

    if (dev_offset == SIZE_MAX)
        return -EIO;

    return ndbr->do_io(ndbr, dev_offset, iobuf, n, rw);
}

あとはさっきの説明の、メモリアクセスまでのパスと同じ。

まとめ

linux kernelのNVDIMM実装は、root/drivers/nvdimm だけでなく、drivers/acpi/nfit とかにも散らばっているから、
「ちょっと読んだだけで、わかるかも！」という淡い期待は捨てよう、です。
