WindowsServer2012R2からFreeNAS(9.3)へiSCSIでMPIOする手順

Last updated at Posted at 2016-01-21

概要

WindowsServer2012R2(Standard)からFreeNAS(9.3)で作成したiSCSIターゲットに接続するための手順。
なお、接続はマルチパスI/O(MPIO)にて負荷分散と経路冗長を行います。

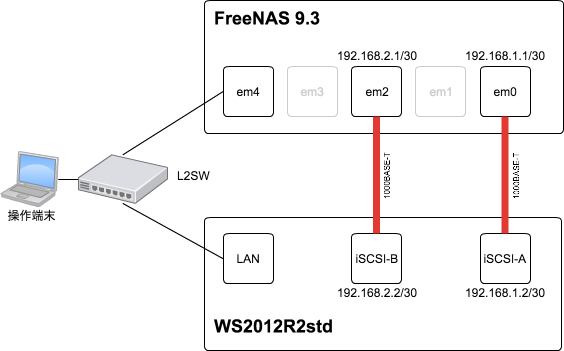

システム構成

検証環境として次の2サーバを用意しました。

FreeNAS

  • iSCSI用に2ポート、管理用に1ポート使用

WindowsServer2012R2 Standard

  • iSCSI用に2ポート、管理用に1ポート使用


FreeNAS側設定

事前準備

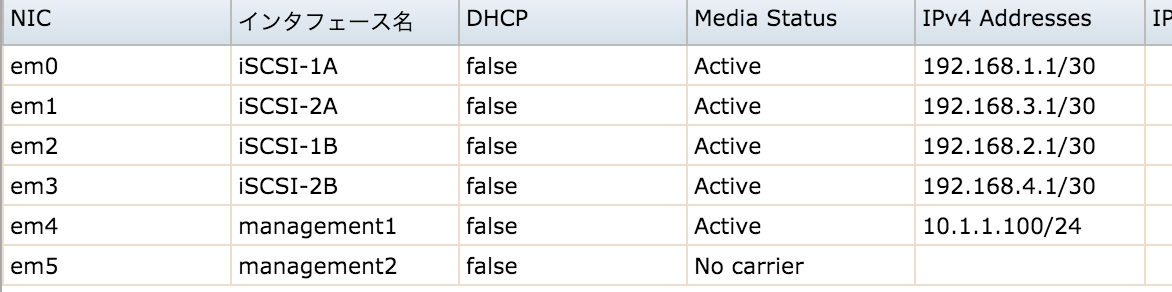

ネットワーク

iSCSI用インタフェースにはそれぞれ別セグメントを設定し、WindowsServer側と直結させる。

今回使うインタフェースは「em0(iSCSI-1A)」と「em2(iSCSI-2B)」です。
残りのインタフェースは別環境と管理に使用しています。

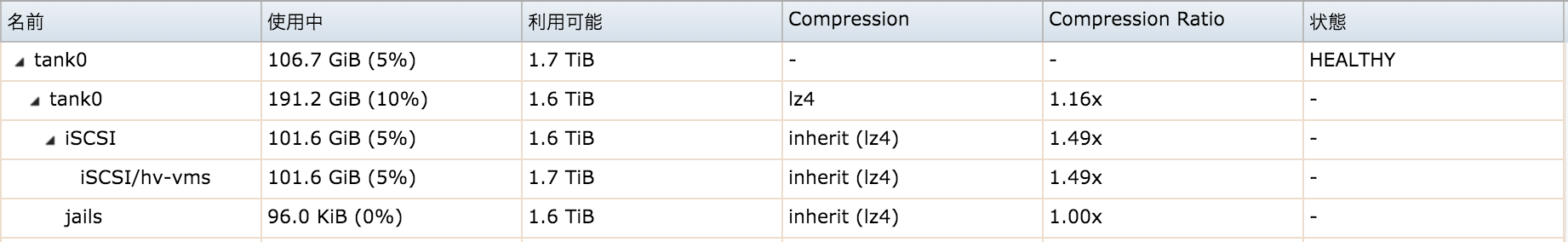

割当ボリューム

通常手順で作成します。
今回はhv-vmsの名前でzvolを作成しました。

iSCSI設定

ポータルグループ

まずはiSCSIポータルを作成します。

ポータルグループ1
- 待受ポート 「192.168.1.1:3236」
- コメント 「Portal_iSCSIA」
ポータルグループ2
- 待受ポート 「192.168.2.1:3236」
- コメント 「Portal_iSCSIB」



上図では別サーバ用の「192.168.3.1:3236」「192.168.4.1:3236」も追加しています。

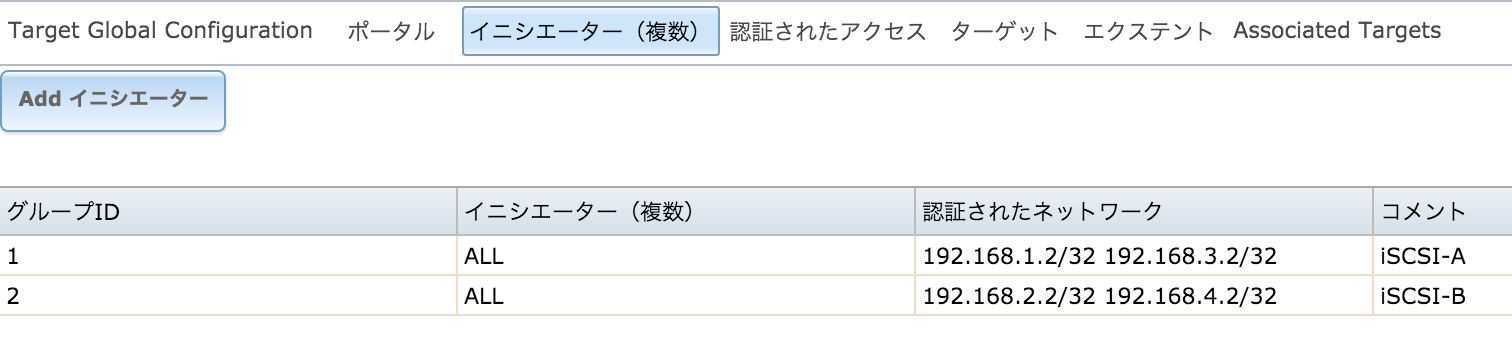

イニシエータ

次にiSCSIイニシエータを定義します。
接続元として、WS2012R2側IPアドレスを指定しておきます。

グループID1
- イニシエータ 「ALL」
- 認証されたネットワーク 「192.168.1.2/32」
- コメント 「iSCSI-A」
グループID2
- イニシエータ 「ALL」
- 認証されたネットワーク 「192.168.2.2/32」
- コメント 「iSCSI-B」



上図では別サーバ用の「192.168.3.2/32」「192.168.4.2/32」も追加しています。

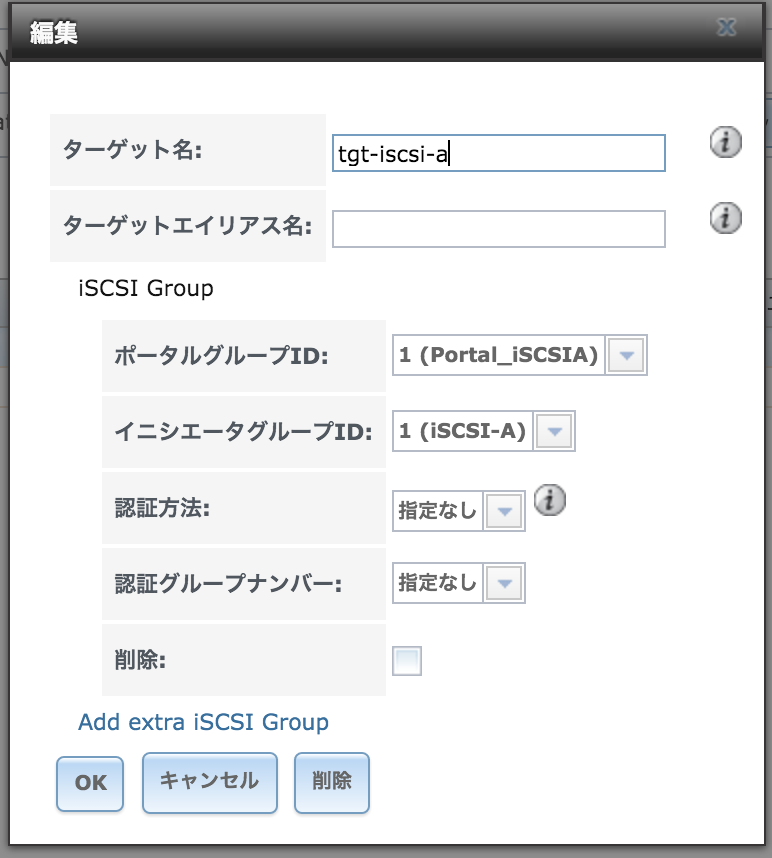

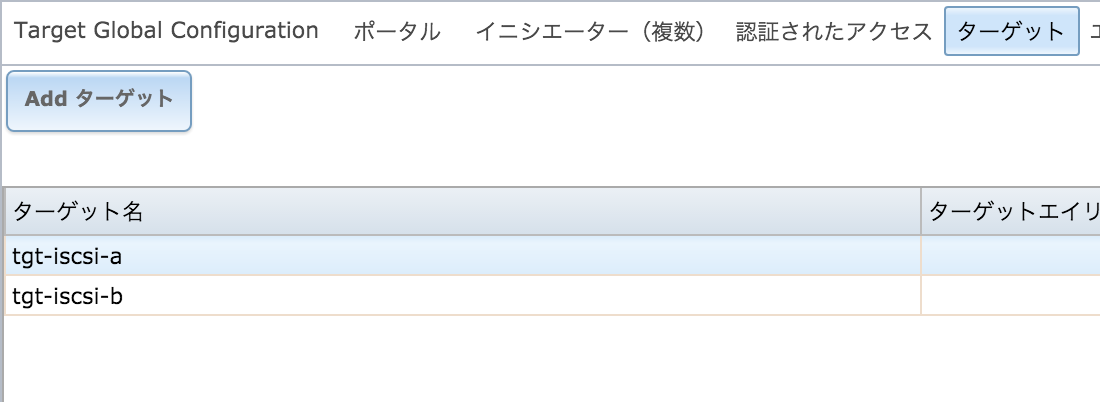

ターゲット

次にターゲットを設定します
tgt-iscsi-a
- ポータルグループID 「1(Portal_iSCSIA)」
- イニシエータグループID 「1(iSCSI-A)」
tgt-iscsi-b
- ポータルグループID 「2(Portal_iSCSIB)」
- イニシエータグループID 「2(iSCSI-B)」

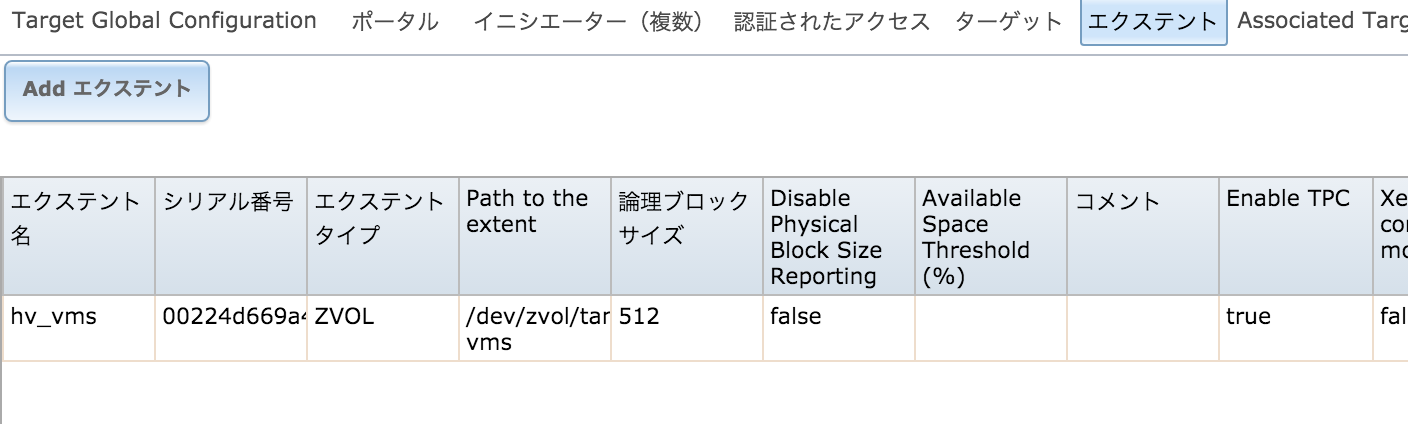

エクステント

次にエクステントを作成します
エクステント名は「hv_vms」としました。


関連付け

最後に定義したターゲットとエクステントを関連付けます
ターゲット「tgt-iscsi-a」「tgt-iscsi-b」にエクステント「hv_vms」を関連付けます


FreeNAS側設定は以上です :laughing:

Windows側設定

事前準備

まずは必要な機能の追加と設定を行います。

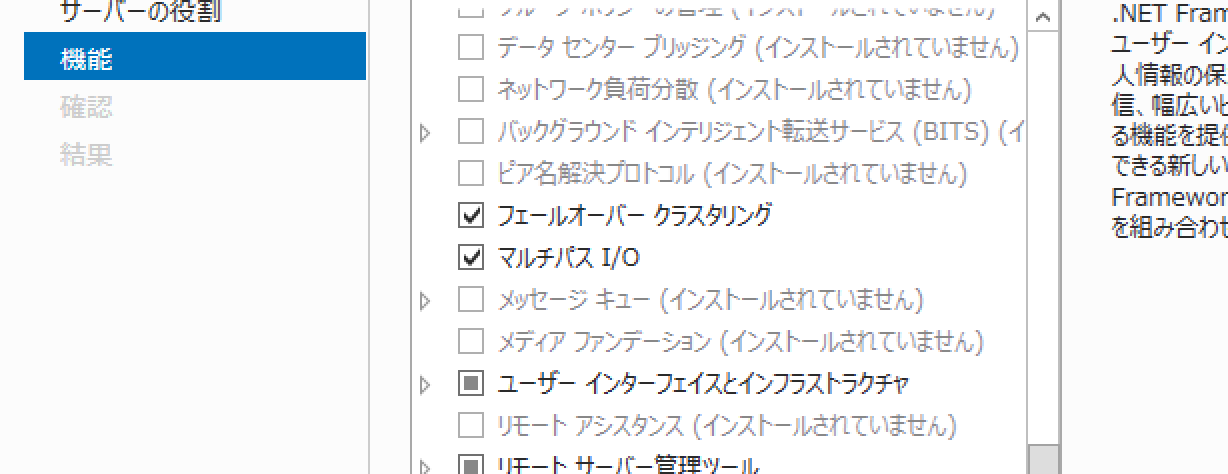

機能の追加

サーバマネージャから「マルチパスI/O」機能を追加します。

サポートデバイスの追加

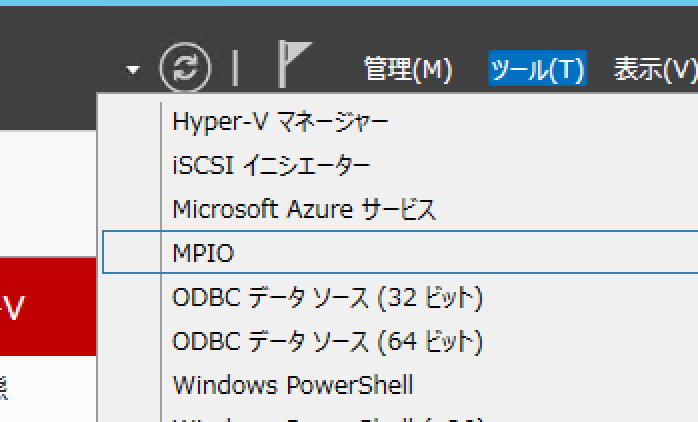

  1. サーバマネージャから「MPIO」を起動します。

  2. 「マルチパスの検出」から「iSCSIディスクのサポートを追加する」を選択し、追加をクリックします。
    (後撮りのためグレーアウトしています)

  3. 再起動を要求されるため、再起動を行う。

  4. 再起動後、デバイス欄に「MSFT2005iSCSIBusType_0x9」が入っていればOK

iSCSI設定

いよいよターゲットへの接続となります。
「iSCSIイニシエータ」を起動してください。

ターゲットの検索

  1. 「ポータルの検索」をクリックし、ポータルを追加します。

  2. 「検出されたターゲット」欄を確認します。「tgt-iscsi-a」と「tgt-iscsi-b」が表示されているはずです。

ターゲットへの接続

  1. 検出されたターゲットを選択し、「接続」をクリックします。
    「複数パスを有効にする」にチェックを付け「OK」をクリックします。

  2. 両方のターゲットにそれぞれ接続を行います。「接続完了」になればOKです。

MPIOの状況確認

この時点ですでに負荷分散/パス冗長は行われています。
設定を変更する場合は、「デバイス」ボタンから「MPIO」を選択します。
負荷分散方式や現状のパス状態を確認できますよ。


なお、「デバイス」ボタンではなく、「プロパティ」ボタンからも負荷分散の設定ができそうな画面になりますが、こちらはMCSというMPIOとは異なる方式です。
FreeNAS9.3はMCS方式はサポートしていないため、MCS方式の負荷分散はできません。
(どうも過去バージョンはサポートしていた模様)


無事にターゲットに接続出来たら後は通常手順どおり記憶域やCSVの設定をします。
参考までにCSV上の仮想マシンにて実施したベンチマークの結果を示しておきます。

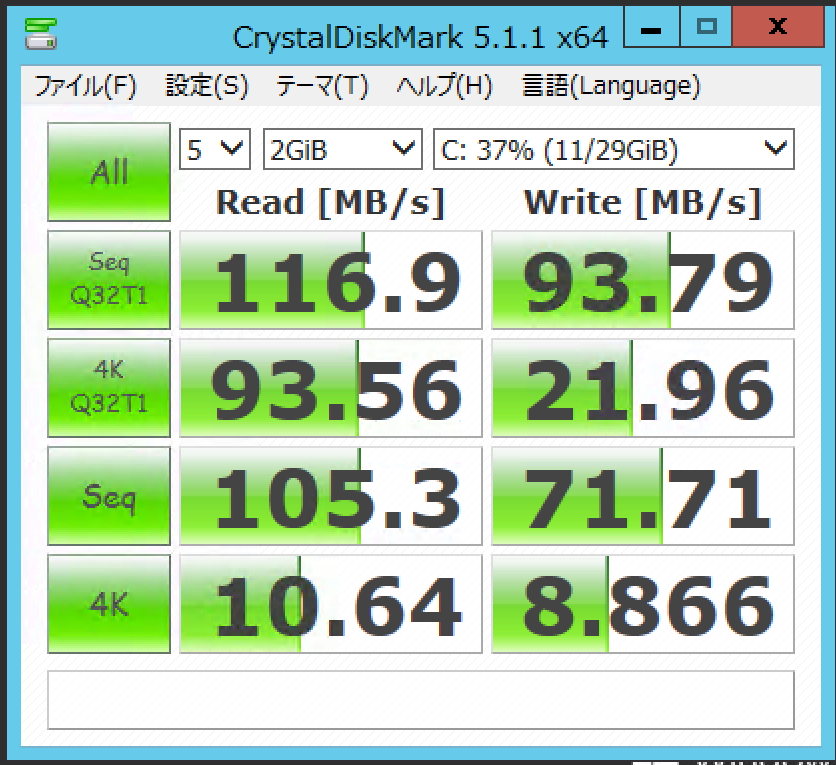

シングルパス(非MPIO)の時のベンチ結果
非MPIO環境

MPIO構成の時のベンチ結果
MPIO環境
